Ошибка P0135: причины появления и устранение неисправности цепи подогрева датчика кислорода

Кислородный датчик для начала работы требует разогрева чувствительного элемента до определенной температуры. Во время работы двигателя это обеспечивается температурой выхлопных газов, особенно на современных двигателях с катколлекторами, где верхний лямбда-зонд установлен впритык к головке блока.

В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм. Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Как только Вы включаете зажигание, ЭБУ впрыска проводит первичное тестирование себя самого и периферийных цепей, включая подогрев кислородного датчика. К моменту запуска мотора он уже успевает нагреться, окончательно выходя на рабочий режим с минимальной задержкой. Но отсюда же возникла и вероятность появления «лишней» неисправности.

Форд Фокус 2 не набирает обороты, горит ошибка P2176, P1000

• усложненный запуск двигателя, особенно в холодное время года, сырую погоду;


• изменение характера выхлопных газов (серовато-черный оттенок);


• немного увеличенный расход топлива на единицу пути.

Ошибка неисправности лямбда зонда на форд – Форд Фокус-2 » Новости Онлайн Видео 2. Контролька показывает, что предохранитель иправный, а он сгоревший.

Как обмануть катализатор? (решено) — 1 ответ

Представляет собой обманку, которая генерирует постоянное напряжение, соответствующее средним показаниям после датчика концентрации кислорода. Но такой метод борьбы заключается лишь в том, чтобы не горела лампочка Check Engine. И лишь на некоторых старых моделях авто позволяет обмануть блок управления двигателем на предмет исправности катализатора.

Микропроцессорный эмулятор катализатора. Довольно распространенный метод обмана лямбды. Но существует некая сложность при инсталляции и настройки. Но такое устройство за счет программируемой передаточной характеристики, дает возможность обеспечить правильную работу системы управления двигателем.

Неисправность цепи подогрева датчика кислорода. Как устранить ошибку P0135

Решение проблемы и устранение ошибки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если сопротивление отсутствует, либо оно значительно больше рекомендуемого, это может указывать на разрыв цепи или короткое замыкание. Возможно увеличение расхода топлива, а игнорирование проблемы приведет к повреждению компонентов выхлопной системы или двигателя. Режим ограничения скорости — неисправность двигателя (с. 16) По всем вопросам пишите мне, я обязательно объясню все нюансы!

Эмулятор исправного катализатора форд фокус 2. FORD FOCUS. КОНТРОЛЛЕР 2-ГО ЛЯМБДА ЗОНДА (ОБМАНКА)

• заводское исполнение


• 2 варианта исполнения: для внутренней и внешней установки


• полная комплектация для быстрой установки: проводка, эмулятор, защитный кожух


• бесплатная техническая поддержка напрямую от разработчика (помощь и т.д.)


• Гарантия — 1 год

Ремонт Ford Focus 2: Проверка и замена датчиков системы управления двигателем Если Вы решили вырезать катализатор на Форд Фокус 2, то ОБЯЗАТЕЛЬНО нужно поставить пламегаситель (две штуки для машины с двигателем 115 л.с.). В таком случае машина будет работать тихо и проблем в будущем уже не будет.

Нестабильная работа мотора и ее причины

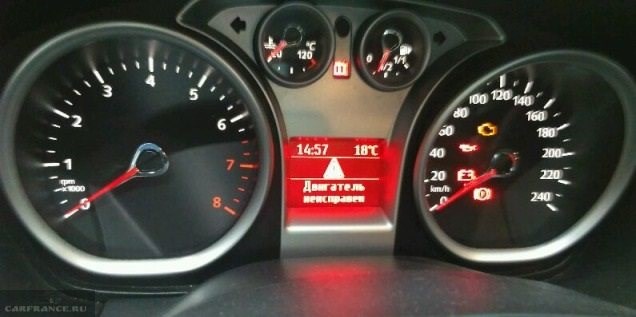

Довольно часто на Форд Фокус 2 встречается такая ситуация, что двигатель начинает троить, а на приборной панели появляется ошибка. Это неприятно и эксплуатировать в таком режиме мотор неудобно. Если двигатель неисправен, то нужно как можно скорее выявить причину и устранить. Среди основных причин нестабильной работы мотора можно выделить:

• Свечи.


• Проблемы системы зажигания.


• Высоковольтные (ВВ) провода.


• Компрессия.


• Форсунки.


• Датчик коленчатого вала.


• Топливная смесь.


• Метки ГРМ.

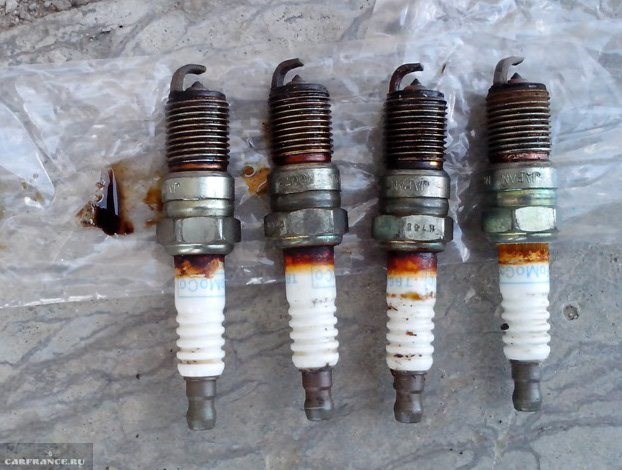

Итак, давайте по очереди. Выкручиваем свечи и смотрим на их состояние. Если на них есть нагар или тонкие светлые полоски на изоляторе, то проблема в них. В таком случае нужно настроить зазор между электродами или заменить свечи, что более предпочтительно.

ВВ провода также могут попасть под подозрение, если имеет место пробой, а это значит, что искра не попадает в мотор. Также двигатель троит тогда, когда неправильно надеть провода на свечи.

Проблемы системы зажигания стоит проверять, если предыдущие причины оказались ложными. Для этого запускаем двигатель и по очереди снимаем провода со свечей. Если звук пробития появляется не во всех цилиндрах, то неисправность в модуле зажигания. Никогда не отводите наконечник слишком далеко, иначе вы можете получить удар током, а блок системы управления сгорит.

Троит двигатель и в том случае, если создается богатая смесь, поскольку создается избыток топлива и системы начинают работать неправильно.

Отдельно следует отметить неправильно установленные метки ГРМ, ведь из-за этого будет создаваться впечатление, что мотор троит, но свечи будут работать нормально и смесь создаваться правильная.

Если расстояние между датчиком коленчатого вала и задающим диском будет не в норме, то надеется на стабильную работу не стоит. В такой ситуации будет нарушаться работа свечей и системы зажигания, а мотор будет троить после 2000 оборотов.

При наличии искры во всех цилиндрах, неисправность может крыться в форсунках. Если у вас нет специального оборудования, то диагностика возможна только путем перестановки их местами и наблюдением за работой цилиндров. И, наконец, двигатель троит тогда, когда в цилиндрах низкая компрессия. Причин этому может быть множество.

В целом если двигатель троит, то какой-то из цилиндров не работает. Выяснить причину в большинстве случаев удается лишь опытным путем, а прочитывание ошибок не дает никакого результата.

Признаки наличия ошибки Р0135

Симптомы ошибки P0135 Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине»

Как убрать ошибку лямбда-зонда, когда горит датчик. Советы мастера

Если на автомобиле предусмотрен лямбда-зонд, то это означает, что без него двигатель не сможет нормально работать. По крайней мере, с «родной» прошивкой (топливной картой), так как в алгоритме заложена корректировка работы мотора по показаниям датчика кислорода.

Горит ошибка лямбда-зонда: причины и диагностика

Если датчик кислорода пришел в негодность, появляются такие симптомы:

1. При работе двигателя на холостом ходу ощущается «троение», будто один цилиндр не функционирует. Но прежде чем грешить на лямбда-зонд, удостоверьтесь, что система зажигания работает в штатном режиме.


2. Заметное увеличение расхода бензина — до 12 л/100 км и больше.


Если при ремонте ГБЦ не использовалась паста притирочная для клапанов, то такие симптомы тоже могут выскочить. Ремонт необходимо выполнять максимально качественно.

В случае выхода из строя датчика «CHECK ENGINE» может и не высвечиваться. Все ошибки датчика кислорода представлены в таблице:

При появлении последней (Р1115) ошибки все вышеперечисленные симптомы начинают проявляться. Эта ошибка лямбда-зонда считается самой распространенной на большей части автомобилей.

Устранение неисправностей

Убрать ошибку лямбда-зонда можно при помощи диагностических сканеров после устранения причины. При необходимости можно купить новый датчик и прибор для диагностики в интернет-магазине TopDetal.ru. Выбор широкий и цены ниже, чем на рынке. Если вы заправились некачественным топливом, то придется разбавлять его нормальным и убирать ошибку после того, как в баке окажется хороший бензин.

При обрыве контактов в цепи нагревателя нужно выявить место и провести спайку. Если нужно, то зачистите контакты наждачной бумагой и WD-40. Если на корпусе лямбда-зонда появился нагар, необходимо провести чистку. Важное условие — нельзя применять наждачную бумагу. Лучше использовать жидкости, разъедающие ржавчину и не оставляющие на поверхности налет.

Диагностика проблемы

1. Некорректный сигнал или полное его отсутствие


2. Слабый сигнал


3. Задержка отклика датчика


4. Выход из строя нагревательного элемента


5. Низкий/высокий сигнал со второго датчика


6. Обрыв/замыкание цепи ДК №2


7. Сильное нагревание спирали накаливания на ДК №2


8. Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Эмулятор датчика кислорода Форд Фокус 2 Обратите внимание: Симптомы ошибки P0135 во многом определяются настройками электронного блока управления, который отвечает за работу двигателя.

Автомобиль Форд Фокус 2 внезапно перестал реагировать на педаль газа, перестал набирать обороты. На щитке приборов загорелась лампочка чек. Как решить эту неисправность?

Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое. а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.

Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.

В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.

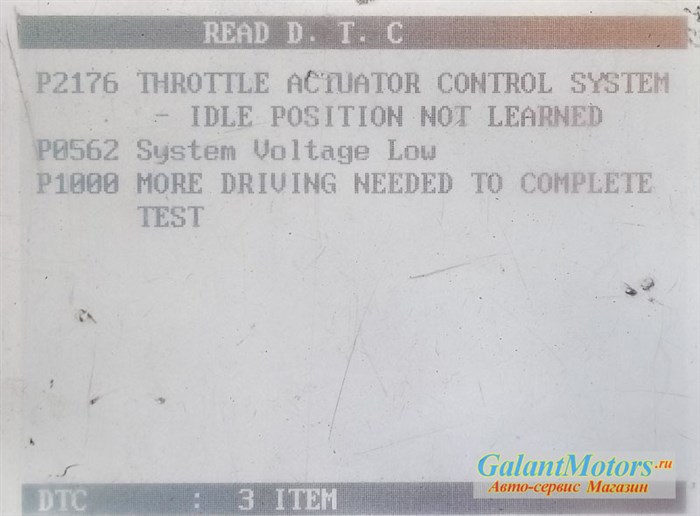

Рис.2 Коды неисправностей

Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.

Рис.3 Откручиваем дроссельную заслонку

Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине»

Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.

Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.

Рис.5 Рассмотрим детально распиновку дроссельной заслонки

1 — бело-голубой — сигнал мотора 1
2 — жёлто-голубой — сигнал мотора 2
3 — белый — сигнал датчика 2 дроссельной заслонки
4 — коричневый — масса (-)
5 — жёлтый — плюс 5 вольт датчиков
6 — бело-красный — сигнал датчика 1 дроссельной заслонки

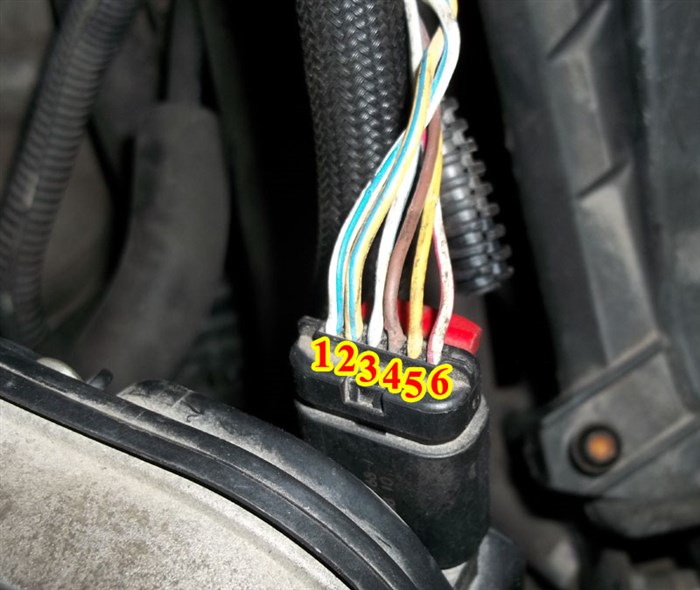

Рис.6 Распиновка дроссельной заслонки форд фокус 2

Устранение неисправностей

ПРЕИМУЩЕСТВА 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Диагностика и решение проблем

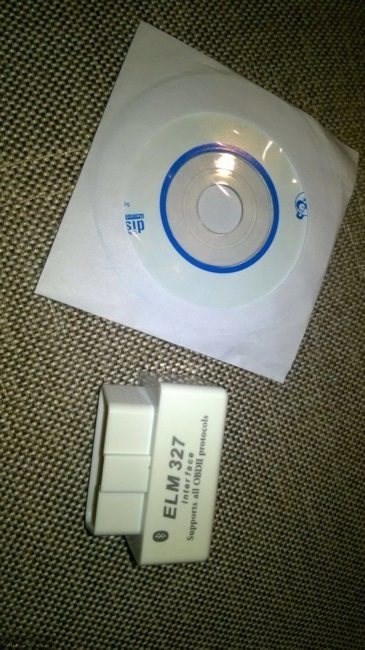

Необходимо считать все сохраненные данные и коды ошибок с помощью сканера OBD-II. Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля. Чтобы выяснить, появляется ли код P0136 снова.

Проверить напряжение датчика кислорода в режиме реального времени, используя сканер. Чтобы выяснить, работает ли датчик надлежащим образом. Осмотреть электрические провода и разъем датчика кислорода, на предмет коррозии и наличия повреждений.

Проверить датчик кислорода на предмет загрязнения жидкостью и наличия повреждений. Протестировать выхлопную систему на предмет утечки отработавших газов, при необходимости устранит все присутствующие утечки.

Контроль качества топливной смеси при помощи лямбда зонда

1. Заменить неисправный датчик.


2. Устранить короткое замыкание, обрыв или высокое сопротивление в сигнальной цепи O₂.


3. Убрать подсос воздуха.

Возможные последствия ошибки P0135 1 — жёлтый — +5 вольт
2 — белый — сигнал датчика 1
3 — коричневый — масса (-)
4 — жёлто-чёрный — масса (-)
5 — серый — сигнал датчика 2
6 — чёрный или жёлто-зелёный — +12 вольт с предохранителя F128

Проверка и замена датчиков системы управления двигателем Ford Focus 2 2005-2008

Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров двигателя напротив маховика.

При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Вам потребуются: торцовая головка «на 8», тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. …и отсоедините колодку жгута проводов датчика положения коленчатого вала.

5. …и извлеките датчик из отверстия в блоке цилиндров.

6. Измерьте тестером сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.

7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Датчики положения распределительных валов установлены сверху на головке блока цилиндров. При неисправности в цепи любого датчика контроллер заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения).

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор и отсоедините колодку жгута проводов датчика.

3. Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров.

4. Установите датчик положения распределительного вала в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в отводящем патрубке водяной рубашки двигателя под катушкой зажигания.

Проверяют сопротивление на выводах датчика при различных температурных режимах.

Вам потребуются: ключ «на 19», тестер, термометр.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Симптоматика поломок датчика лямбда

Подведение итогов Значение этого кода заключается в том, что напряжение O₂ (датчика кислорода) было низким в течении более 2 минут, либо датчик вообще не активен. Это воспринимается модулем управления двигателем (ЕСМ) как неисправность и следовательно, устанавливается код ошибки P0136 OBD2.
