Обогрев заднего стекла ваз 2110: устройство и ремонт

Для начала ознакомимся с устройством данной системы.

• Нить, что обеспечивает подогрев.


• Проводка (плюсовая и минусовая).


• Выключатель системы. Оборудуется внутри сигнальной лампой.


• Реле обогрева.


• Предохранитель.


• Кнопки управления.

Работает данная система очень просто. На заднем стекле имеется токопроводящая нить. При подаче питания она разогревается. Таким образом происходит нагрев стекла и удаление конденсата с внутренней его стороны.

Почему на автомобиле ВАЗ-2110 не работает обогрев заднего стекла? Причины могут быть банальными. Ведь в устройстве нет механических деталей. Поэтому все, что вам понадобится для диагностики, – это мультиметр и контрольная лампа. Только так можно узнать, почему не работает обогрев заднего стекла ВАЗ-2110. Фото схемы есть в нашей статье.

Не работает обогрев заднего стекла ваз 2114

1. в управлении реле;


2. проверьте состояние предохранителя в коробке;


3. осмотрите, насколько надежны штекерные разъемы с обеих сторон заднего стекла.


4. Возможно, их нужно зачистить;


5. проверьте также, нет ли обрывов подводящих электропроводов, в самом выключателе;


6. если здесь все в порядке, следует проверить токопроводящую нить. Нужно при запущенном двигателе проверить напряжение примерно посредине каждого из участков (полосок) нити. Если прибор показывает около 6 вольт, все в порядке. Если показания около десяти, или, наоборот, около нуля – значит, есть обрыв. Точно установить, где именно обрыв, поможет прием: у прибора остроконечный электрод, обмотанный широкой лентой фольги, ведут вдоль «подозрительной» токопроводящей ленты. Где наблюдается скачок напряжения – там и обрыв;


7. но часто обрыв можно буквально увидеть – нить разошлась на каком-то участке.

Делаем обогрев заднего стекла ваз 2110 Какова причина данного явления? Чаще всего такое происходит из-за короткого замыкания. В один момент напряжение бортовой сети увеличилось свыше нормы. Чтобы предотвратить оплавление контактов, система попросту отключается путем разрыва соединяющих элементов. В данном случае это питание +12 В и токопроводящие элементы на заднем стекле.

Расположение блока предохранителей

F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.

Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.

В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.

В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

Предохранитель в 25 Ампер отвечает за работу печки

Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.

На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.

Предохранитель печки ВАЗ 2110: замена, диагностика, причины перегорания

Как разделяются блоки в машине?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Где находится предохранитель на прикуриватель ВАЗ-2112 схема подключения и как заменить когда не работает. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители. Ваз 2110 монтажный блок предохранителей схема — Край Авто По всем вопросам пишите мне, я обязательно объясню все нюансы!

Предохранитель на прикуриватель ВАЗ-2112: не работает, замена, где находится, 16 клапанов, какой отвечает, схема подключения, как снять без разборки панели, европанель

1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.


2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.


3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.


4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.


5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранители и реле ВАЗ 2110 — 2112 Описание предохранителей

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет.

В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно.

Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

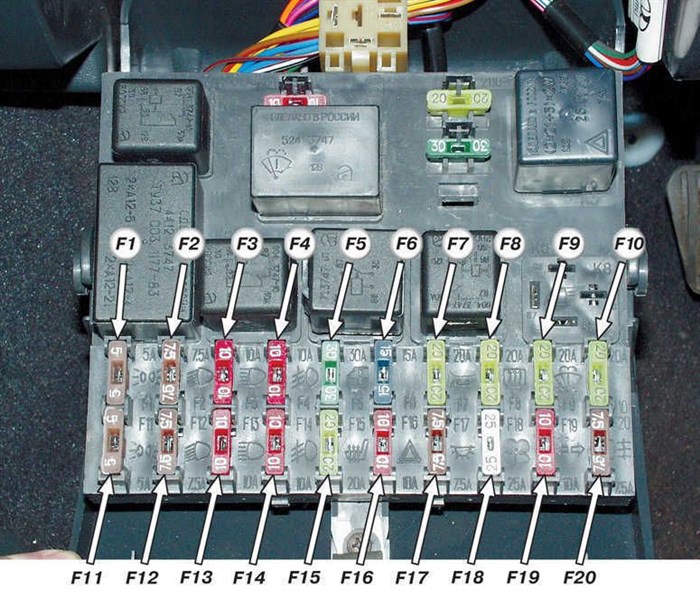

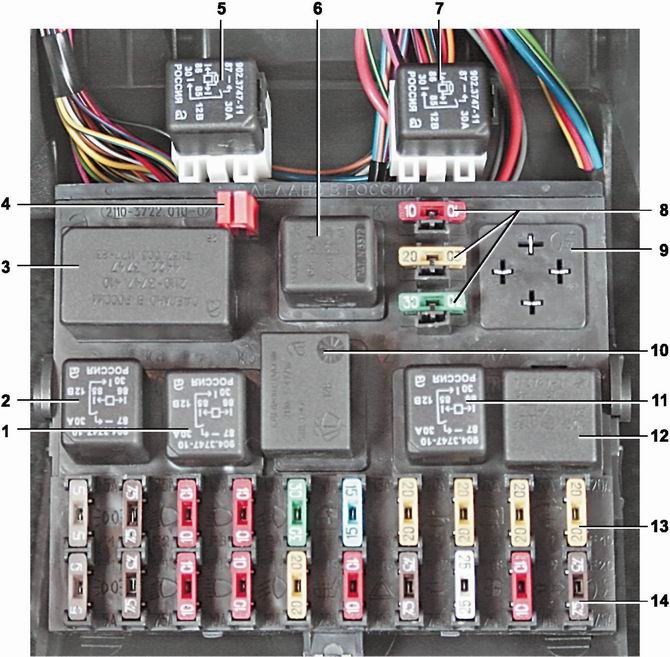

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,


2. Датчики кислорода, расхода воздуха, расчета скорости,


3. Топливный насос и реле, форсунки,


4. Вентилятор,


5. Бензонасос,


6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

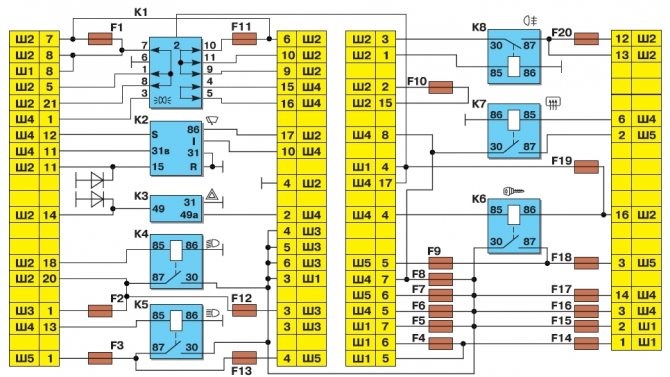

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

• К1 — исправность ламп,


• К2 — очиститель лобового стекла,


• К3 — поворотники, аварийка,


• К4 — ближний свет,


• К5 — дальний свет,


• К6 — дополнительное реле,


• К7 — обогрев заднего стекла,


• К8 — не используемое реле на моделях ВАЗ десятого семейства.

Предохранитель противотуманных фонарей

1. Обогрев работает неэффективно, появляются полосы запотелости. Дефект указывает на повреждение нитей. Чтобы выявить проблему, нужно осмотреть полосы, место повреждения легко обнаружить – оно будет запотевшим.


2. Подогрев, отпотевание происходит очень медленно, значит, плохой контакт, возможны проблемы с напряжением. Необходимо проверить показатели на входе и накопителе.


3. Если обогрев не работает совсем, но лампочка на кнопке загорается, возможно, вышел из строя предохранитель или проблема кроется в разъемах питания.


4. Если система не работает и контрольная лампочка не загорается, нужно обратить внимание на реле обогрева. Проверяется кнопка, напряжение и масса.


5. При рабочей системе оттаивание не происходит. Такое случается, когда приходит зима и температура окружающей среды сильно понижается, стекло обледеневает. Мощности нагревателя не хватает для того, чтобы наледь оттаяла. Рекомендуется очистить стекло вручную, тогда нити смогут нормально работать.

Назначение реле блока Работает данная система очень просто. На заднем стекле имеется токопроводящая нить. При подаче питания она разогревается. Таким образом происходит нагрев стекла и удаление конденсата с внутренней его стороны.

Предохранители ВАЗ 2110 — 2112

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

Назначение предохранителей блока

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.

Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.

Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны .

Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.

Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.

Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

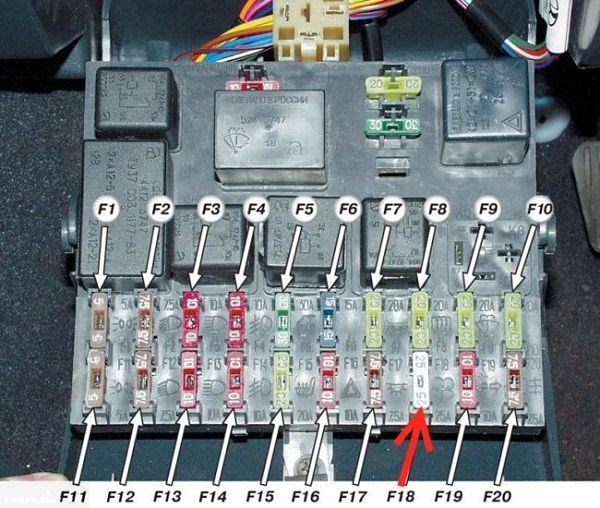

F8 (20 A) — обогрев заднего стекла (элемент).

Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.

Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

Изменения в коммутации и компоновке монтажных блоков

Схема расположения предохранителей ВАЗ 2110, 2111, 2112 Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

1. Заводим автомобиль.


2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.


3. Ждем 20 секунд.


4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

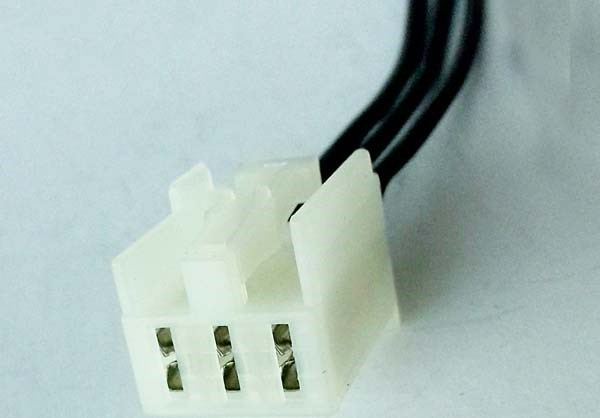

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

Конструкция системы обогрева на заднем стекле

Выявление неисправностей в системе ОЗС

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью. В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. Схема предохранителей и реле ВАЗ 2110, 2111, 2112 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

1. Предохранитель модуля зажигания и электронного блока управления двигателем.


2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.


3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.


4. Реле электродвигателя вентилятора.


5. Реле включения электродвигателя топливного насоса.


6. Реле системы зажигания.

Блок реле и предохранителей в центральной консоли Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.
