Горят Предохранители на Стеклоподъемники Ваз 2112 – Основной блок
Не работает ближний свет на ВАЗ-2112: не горит и не светит
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
Не работает ближний свет на ВАЗ-2112: не горит и не светит — автомобильный портал
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
Проводка
Предохранители на ваз 2110 какой за что отвечает
Где расположен предохранитель на стеклоподъемники. Предохранитель стеклоподъемника F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
Предохранители и реле ВАЗ 2110, 2111, 2112
Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).
Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)
Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:
Расшифровка предохранителей:
*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.
**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.
***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.
Все дополнительные предохранители 15 А
Порядок номерации и цвета проводов штекеров
Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12
(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):
Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами
Реле поворотников ваз 2110 где находится – Предохранители и реле ВАЗ 2110, 2111, 2112 — авторазбор Казань Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.
Какой предохранитель на бензонасос на ваз 2110
Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.
Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.
Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.
Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.
Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.
Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.
Как использовать схему предохранителей на ВАЗ-2110 во время ремонта машины?
Какой предохранитель отвечает за стартер на ваз 2110
Дополнительный блок
Какой предохранитель отвечает за печку ваз 2110 Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

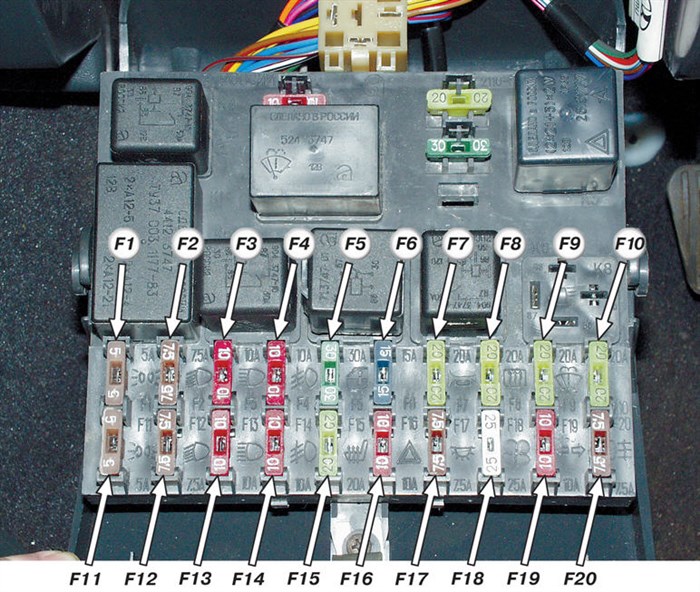

Схема расположения предохранителей ВАЗ 2110, 2111, 2112
На фото изображены предохранители ВАЗ 2110, 2111, 2112
Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.
Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F1 | 5 | Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов. |
| F2 | 7,5 | Ближний свет левой фары |
| F3 | 10 | Дальний свет левой фары |
| F4 | 10 | Передняя правая противотуманная фара |
| F5 | 30 | Электро стеклоподъемники в дверях |
| F6 | 15 | Прикуриватель/лампа переносная |
| F7 | 20 | Клаксон, вентилятор радиатора двигателя |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 20 | Омыватель и стеклоочиститель(дворники) ветрового стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Габаритный свет правого борта машины |
| F12 | 7,5 | Ближний свет правой фары |
| F13 | 10 | Дальний свет правой фары |
| F14 | 10 | Передняя левая противотуманная фара |
| F15 | 20 | Подогрев сидений |
| F16 | 10 | Левые и правые поворотники, аварийный сигнал поворотников |
| F17 | 7,5 | Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера |
| F18 | 25 | Подсветка бардачка, отопительных регулировок, прикуривателя |
| F19 | 10 | Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей |
| F20 | 7,5 | Задние противотуманные фонари |
| Предохранитель, № | Сила тока, Ампер | Значения |
| F1 | 5 | Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов. |
| F2 | 7,5 | Ближний свет левой фары |
| F3 | 10 | Дальний свет левой фары |
| F4 | 10 | Передняя правая противотуманная фара |
| F5 | 30 | Электро стеклоподъемники в дверях |
| F6 | 15 | Прикуриватель/лампа переносная |
| F7 | 20 | Клаксон, вентилятор радиатора двигателя |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 20 | Омыватель и стеклоочиститель(дворники) ветрового стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Габаритный свет правого борта машины |
| F12 | 7,5 | Ближний свет правой фары |
| F13 | 10 | Дальний свет правой фары |
| F14 | 10 | Передняя левая противотуманная фара |
| F15 | 20 | Подогрев сидений |
| F16 | 10 | Левые и правые поворотники, аварийный сигнал поворотников |
| F17 | 7,5 | Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера |
| F18 | 25 | Подсветка бардачка, отопительных регулировок, прикуривателя |
| F19 | 10 | Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей |
| F20 | 7,5 | Задние противотуманные фонари |
Какой предохранитель на прикуриватель ваз 2110
Основной блок
Тест проводки на неработающих стоп-сигналах (проверка масса)
- Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
- Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.
Можно ли ставить перемычки Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
Причины преждевременного выхода из строя предохранителей
- Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики,
- Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания,
- Механическое повреждение, авария, удар, столкновение,
- Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока,
- Короткое замыкание в цепи электрического питания,
- Воздействие лучей ультрафиолета.
Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.
В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.
Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.
В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже
Расположение дополнительных предохранителей и реле
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Какой предохранитель отвечает за прикуриватель ваз 2110 Описание предохранителей
