6. Освещение и световая сигнализация

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света – все лампы (и ближнего и дальнего света).

Снятие и разборка блок-фары, замена ламп

Схемы подключения блок-фар с однонитиевыми лампами ближнего света

Сборку и установку блок-фары проводим в обратной последовательности.

Винты регулировки пучка света в горизонтальной…

Гидрокорректор фар служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой.

Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.

Снятие главного цилиндра гидрокорректора фар

Отсоединение исполнительных механизмов гидрокорректора от фар см. в разделе Снятие и разборка блок-фары, замена ламп.

1. Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.


2. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.


3. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).


4. Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.


5. Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.


6. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).


7. Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).


8. Включите ближний свет фар.


9. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.


10. После этого откройте и отрегулируйте вторую фару, закрыв первую.

Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника

Схема включения наружного освещения

ВАЗ 2114: не горит свет в салоне – ТОП 3 причины

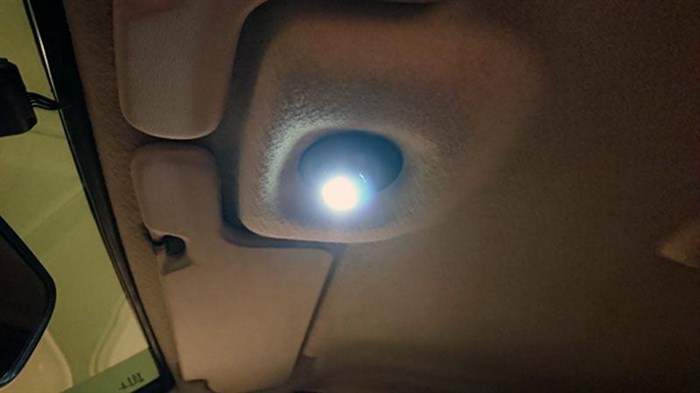

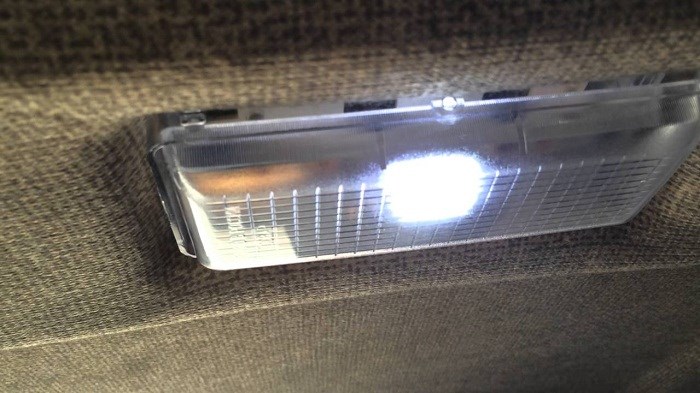

Не горит плафон освещения салона ваз 2114 | Хитрости Жизни Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок. В случае неисправности лампу нужно просто заменить на аналогичную.

Причина №3: Окислившийся контакт

Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.

Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.

«Вычислить» некий электронный блок, который мешает свету работать можно тем же тестером. Грубо говоря, если напряжение по проводу салонного освещения входит в этот блок, но не выходит, значит, внутри присутствует электрический обрыв. Диагностику сложных электронных устройств лучше доверить специалистам.

Всем салам. Лада приора 1.6 16кл 2007 год. Не горит плафон освещения салона. Менял лампочку и сам плафон — не помогло. В чем еще может быть проблема ?.Не горит свет в салоне приора.

Пропала электрика ваз 2110 — Авто Брянск

Не работает свет в салоне ВАЗ-2115 возможные причины Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

Не горит подсветка салона приора — Все о Лада Гранта

• Быстро садиться аккумулятор, ВАЗ 2110 – 9 ответов


• Как восстановить проводку ВАЗ 21103? – 5 ответов


• Перестала работать печка ВАЗ 2110 – 5 ответов


• То горят то тухнут лампочки фар на приборке 2110 – 4 ответа


• Почему перегорает шоколадка(реле регулятор) генератора? – 4 ответа

Освещение и световая сигнализация. ВАЗ 2110, 2111, 2112 (Жигули)

Если они не работают и замена предохранителя не помогает, попробуйте полностью вытащить его или снять клемму с аккумулятора на пару минут, а затем снова подключить. Таким образом, все временные ошибки должны быть сброшены, и если проблема в них, стеклоподъемники снова заработают.

Как устроено освещение салона

Все электрическое освещение салона можно условно поделить на следующие составляющие компоненты:

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);


• главный плафон освещения салона ваз 2114;


• лампы для индивидуальной подсветки;


• подсветка бардачков и прикуривателя.

Самым главным и основным источником света из всех перечисленных выше элементов является именно плафон ваз 2114. Он смонтирован на потолке салона в передней его части и включается при помощи концевых выключателей, расположенных во всех дверях автомобиля. При открытии даже одной двери лампочка моментально загорается, а при всех закрытых дверях — выключается.

Кроме этого, возможно и принудительное включение/отключение плафона при помощи специальных кнопок, расположенных на боковых стойках.

Что делать, если не горит плафон освещения салона на Лада Гранта?

• экономичность;


• наличие трех настраиваемых режимов освещения с функцией памяти;


• задержка перед выключением (на 7 секунд) с последующим плавным выключением подсветки;


• функция автоматизированного выключения освещения при незакрытой либо неплотно закрытой двери после получаса с момента включения (что очень удобно, если вы оставили дверь открытой и не выключили освещение).

11 comments on “ Не горит свет в салоне ваз 2114. Ваз 2114 2009 год не работает освещения салона ” Устанавливаем плафон в обратной последовательности.

Не работает свет в салоне

Рано или поздно большинство владельцев автомобилей сталкивается с тем, что перестает работать освещение салона. Рассмотрим причины этой неисправности и разберемся, что делать в том или ином случае.

Чтобы понимать, где искать причину поломки, нужно понимать, как вообще работает система освещения салона. Перед вами типичная упрощенная схема. В нее может быть включено еще много различных устройств, но автомобили разные и нарисовать схему под каждый конкретный экземпляр нельзя. В большинстве случаев свет в салоне подключен так:

А теперь пройдемся по причинам, которые могут вызвать отказ салонного освещения.

Причина №1: Перегоревшая лампочка

Очень просто и элементарно, однако некоторые автовладельцы начинают поиск «неисправности» в глубинах электрики. Не надо – просто проверьте лампу. Можно просто посмотреть на нить, а можно и прозвонить тестером. Последний вариант гораздо точнее поможет определить перегоревшую лампочку – иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.

Причина №2: Перегоревший предохранитель

Вторая причина, по которой может не работать свет в салоне – сгоревший предохранитель. Практически всегда салонное освещение «делит» предохранитель с другими устройствами. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика.

Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости. Если предохранитель все же сгорел, вероятно, для этого есть причина – короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит. Если это произошло – замыкание точно есть. Нужно узнать, как найти короткое замыкание в автомобиле

В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.

Причина №3: Окислившийся контакт

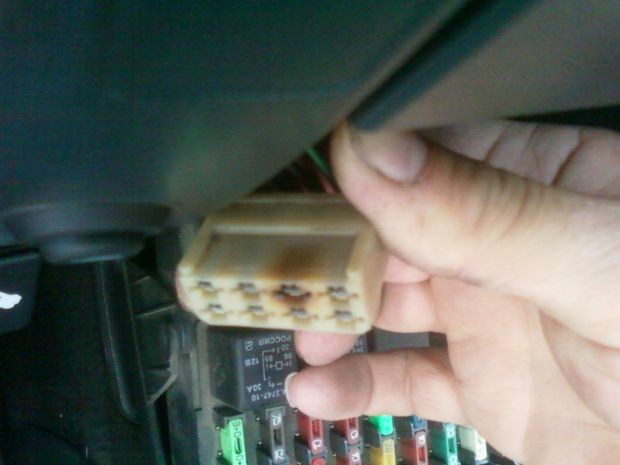

Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.

Причина №4: Перебитый провод

Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.

«Вычислить» некий электронный блок, который мешает свету работать можно тем же тестером. Грубо говоря, если напряжение по проводу салонного освещения входит в этот блок, но не выходит, значит, внутри присутствует электрический обрыв. Диагностику сложных электронных устройств лучше доверить специалистам.

Причина №4: Перебитый провод

• центральная точка на потолке или точки на боковых центральных стойках – свет распространяется по всему салону и является основным внутренним источником для пассажиров или водителя;


• область для ног – присутствует в автомобилях для переднего пассажира и водителя;


• бардачок – освещение помогает быстро обнаружить небольшие вещи или документы;


• зеркало под козырьком от солнца – актуально для макияжа или для проверки осмотра лица;


• зона дверной кучки или кнопки – подсветка помогает быстро закрыть/открыть дверь;


• багажный отсек – иллюминация здесь помогает найти нужные вещи или инструменты, которые здесь должны находиться;


• боковые дверные фонари – располагаются в дверях, загораются после открытия и горят до плотного закрытия дверей.

Починка света в ВАЗ-2115 F27 — резерв
F28 — резерв
F29 — резерв
F30 — резерв

Освещение в багажнике на примере Лада Самара

Освещение в багажнике своими руками на примере Лада Самара.

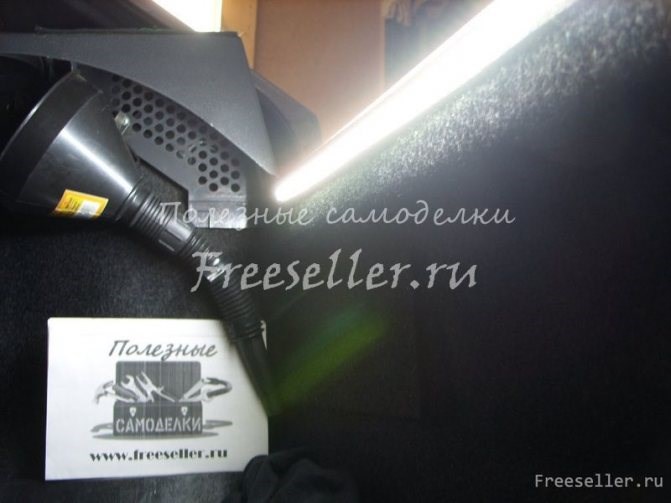

Делаем светодиодное освещение в багажнике на примере Лада Самара. (Ваз 2114).

Вопрос освещения багажника автомобиля ВАЗ 2114 решена очень слабо, согласно руководства по эксплуатации при включенном габаритном освещении и открытой двери задка, багажник освещается лампами подсветки номерного знака. Однако, направление свечения не охватывает багажное отделение желаемым образом. Поэтому я решил сделать принудительное освещение от кнопки.

• кнопка с индикацией – 1шт.;


• лента светодиодная влагозащищенная 120 св.д/м – 1м.;


• отрезки проводов;


• термоусадочная трубка;


• отрезок гофрированной трубки;


• предохранитель 5А.

Полезное видео

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);


• главный плафон освещения салона ваз 2114;


• лампы для индивидуальной подсветки;


• подсветка бардачков и прикуривателя.

Причина №2: Перегоревший предохранитель F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.
