Проверка и регулировка света фар Toyota Corolla

1. Удостоверьтесь, что рядом с фарами нет повреждений и деформации кузова.

2. Заполните топливный бак.

3. Убедитесь, что масло залито до заданного уровня.

4. Убедитесь, что охлаждающая жидкость залита до заданного уровня.

5. Накачайте шины до достижения требуемого давления.

6. Разгрузите багажное отделение и автомобиль. Убедитесь, что запасное колесо, инструменты и домкрат находятся в первоначальных положениях.

7. В сиденье водителя должно находиться лицо, имеющее средний вес (75 кг, 165 фунтов).

8. Для автомобилей с подвеской регулируемой высоты, перед началом регулировки направления света фар Toyota Corolla, следует установить минимальную высоту подвески.

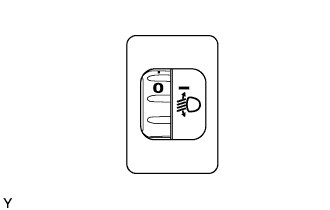

9. Для автомобилей с ручной регулировкой света фар следует установить «0».

Подготовка автомобиля к регулировке направления света фар Toyota Corolla

1. Установите автомобиль в следующее положение:

2. Расположите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию. Граничной линией является линия, ниже которой свет фар можно наблюдать, а выше – нет.

3. Расположите автомобиль под углом 90° к стене.

4. Расположите автомобиль таким образом, чтобы расстояние между ним (центром лампы фары) и стеной составляло 25 м (82 фута).

5. Удостоверьтесь, что автомобиль находится на ровной поверхности.

6. Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.

7. Приготовьте лист плотной белой бумаги (приблизительно 2 м (6,6 фута) (длина) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.

8. Проведите через центр экрана вертикальную линию.

9. Установите экран, как показано на рисунке.

Расположите экран перпендикулярно поверхности земли.

10. Совместите вертикальную линию на экране с центральной осью автомобиля.

11. Начертите на экране главные оси (горизонтальную, правую и левую вертикальную линии), как показано на рисунке.

Осевые линии для проверки ближнего света и проверки дальнего света различны.

12. Нанесите на экран центральные метки ламп фар. Если на фарах не наблюдаются центральные метки, используйте в качестве отметки центра центр лампы фары или название производителя, отмеченное на фаре.

Предохранители и реле Toyota Corolla 120 | Base-ex

Включаю Ближний Свет Загорается Лампочка Дальнего Света… Обратная ситуация | ✨Мир света При повороте рукоятки до упора вправо заслонка полностью открывается(максимальный поток воздуха). При повороте рукоятки до упора влево заслонка полностью закрывается, перекрывая поток воздуха. Устанавливая рукоятку в промежуточные положения, регулируют величину потока воздуха.

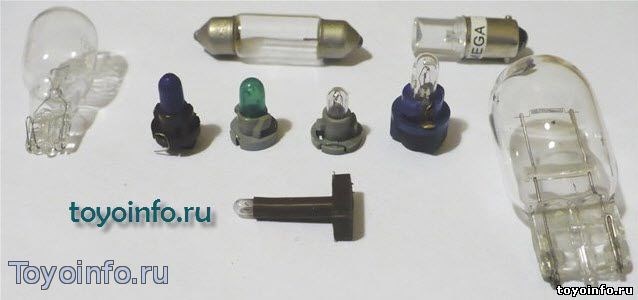

Лампочки которые ставят на Тойота

Лампа Н4 используется в большинстве стандартных фар, с одним отражателем для ближнего и дальнего света. В одной колбе 2 нити накала БЛИЖНИЙ и ДАЛЬНИЙ свет. Обычно перегорает ближний, т.к. он работает намного больше, при этом меняется лампа целиком!

Лампа Н7 используется в леворульных моделях японцев в качестве ближнего и, или дальнего света, в раздельных отражателях. Может использоваться в фарах противотуманного света.

Лампа Н3 используется в фарах противотуманного света . С успехом и небольшой доработкой заменяет японские Н3В. Обычно ставятся в фары установленные в низу бампера.

Лампа Н3с используется в фарах противотуманного света праворуких автомобилей. Если противотуманные фары стоят рядом с фарами головного света.

Лампа Н1 используется в фарах ближнего, дальнего, и противотуманного света. У японцев обычно в варианте противотуманного или дальнего света.

Лампа НВ4 или 9006 используется в ближнем свете. Нюансы такие же как описанные чуть выше.

Лампа Р21W однонитевая. Используется в старых японских автомобилях, и некоторых других более современных недорогих моделях. В СТОП сигналах (если они отдельно от габаритов) поворотах, фонарях заднего хода, задних противотуманных фонарях.

Лампа W1,2W, W2.3W. Безцокольные однонитевые лампы, мощностью 1.2 и 2.3 ватт. Используются для подсветки климат контроля( не во всех моделях японок), рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка.

Во многих автомобилях с 2005 года выпуск, щиток приборов и климат подсвечиваются светодиодами, а они рассчитаны на весь срок службы автомобиля.

Ремонт Тойота Королла: Электросхемы Toyota Corolla

Лампочки которые ставят на Тойота Подушки безопасности не срабатывают:– при выключенном зажигании;– при легких лобовых столкновениях;– при легких боковых ударах;– при наездах;– при опрокидывании.

Предохранители и реле Toyota Corolla 120

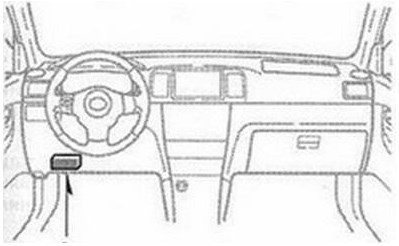

1. Открутить винт, отсоединить фиксаторы и снять вещевой ящик.

2. Затем снять черную крышку блока предохранителей

3. На крышке нанесена схема обозначения предохранителей

Расшифровка («праворукие» предохранители в салоне):

Этот же блок, более подробно

• комбинация приборов


• указатели поворота и аварийная сигнализация


• системы предупреждения о непристегнутых ремнях и забытом ключе


• центральный замок


• управление двигателем


• управление АКПП


• внутреннее освещение


• электропривод люка — ABS


• кондиционер

• габариты и освещение


• задний противотуманный фонарь


• система предупреждения о невыключенном освещении


• фары


• корректор фар

Проверка и регулировка света фар Toyota Corolla

Требования к неоригинальным лампам

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Используются для подсветки климат контроля не во всех моделях японок , рычагов управления АКПП, и индикаторных лампочек на щитке приборов, подсветки бардачка. Если ниже генератор придется проверять отдельно, чтобы точно диагностировать, что в нем вышло из строя. Лампа ближнего света на Королла 150 стоп-сигналы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Работа изнутри

Ремонт Тойота Если невозможно правильно настроить направление света фар, проверьте установку ламп, фар в сборе и отражателей фар.
