Предохранители и реле на Приоре: монтажные блоки, назначение и обозначение элементов

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;


• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Предохранители и реле Лады Приоры: кто за что отвечает

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Далее рассмотрим расположение и предназначение каждого предохранителя в комплектации норма автомобиля Приора. Во избежание проблем, стоит иметь несколько запаных деталей различного номинала, в бардачке или багажнике. Как снять бадачок на Приоре 1 и 2 — замена лампочки По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не горит свет в багажнике приора хэтчбек — АвтоТоп

1. F1 (30А) — предохранитель цепи питания правого вентилятора.


2. F2 (30А) — предохранитель цепи питания левого вентилятора.


3. F3 (40А) — предохранитель питания вентилятора печки.


4. F4 (15А) — предохранитель питания компрессора.


5. K1 — реле правого вентилятора.


6. K2 — дополнительное реле включения правого и левого вентиляторов.


7. K3 — реле левого вентилятора.


8. K4 — реле вентилятора печки.


9. K5 — реле компрессора.

Как снять бардачок на приоре Ниже представлена схема распиновки центрального блока кузовной электроники.

Предохранители и реле в Ладе Приоре, электрические схемы

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

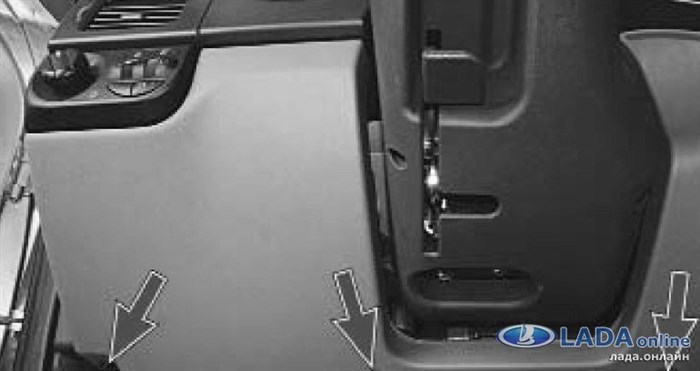

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора.
Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара.
F4 (10 А) — дальний свет, левая фара.
Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F8 (10 А) — тревожный сигнал.
Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

Потухла панель приборов приора — Все о Лада Гранта

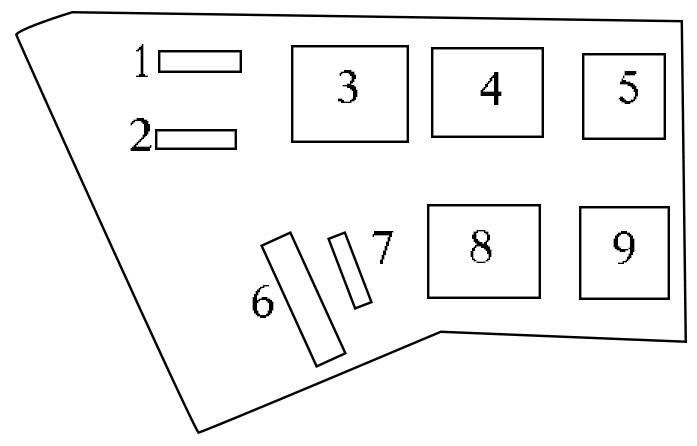

1. предохранитель цепи питания электровентилятора правого (30 А);


2. предохранитель цепи питания электровентилятора левого (30 А).


3. реле электровентилятора правого;


4. реле дополнительное (последовательного включения электровенти-
   ляторов левого и правого);


5. реле электровентилятора левого;


6. предохранитель цепи питания электровентилятора отопителя (40 А);


7. предохранитель цепи питания компрессора (15 А);


8. реле электровентилятора отопителя;


9. реле компрессора.

Тюнинг салона Приоры — Помощь автолюбителю Значит ПСВ работает.
Тогда возьмите лампочку и проверьте наличие напряжения на силовых контактах в гнезде реле ДС.
Вытащите реле и проверьте пробником.
Там 4 контакта.
На одном должен быть плюс от АКБ
Второй-на преды.
Трктий-упр.плюс с подрулевого переключателя.
Четвертый-масса

Что делать если гремит бардачок (вещевой ящик)

Для автомобиля Лада Приора с пробегом становится актуальным вопрос устранения сверчков – поскольку крепежи расшатываются, лишние звуки появляются чрезмерно часто. Вещевой ящик на Приоре, может стать одной из причин дискомфорта, потому что будет издавать «пищащие» звуки, от которых захочется избавиться.

• Металлические оси, удерживающие крышку. Они плотно прилегают к пластмассе, из-за чего издают противный звук. Устранить неприятность можно таким образом: оси можно покрыть изолентой, а пластмассовые ячейки заполнить биопластом, который смягчит проявление силы трения.


• Отдельно стоит сказать о том, что если оси издают скрипы около мест крепления, можно использовать изоленту, или решить задачу кардинально, с помощью клея.


• Верхняя часть с металлическими креплениями. Поможет оклейка материалом — антискрип – подойдет тот же маделин.


• Внутренняя часть крышки ящика тоже может скрипеть. Ее внутреннюю поверхность достаточно будет покрыть антискрипом, чтобы решить проблему.

Оклейка карпетом

Чтобы покрыть внутреннюю часть крышки карпетом, который предотвратит скрип, прежде всего, необходимо снять пластмассовую деталь по инструкции. Крепить карпет, залезая внутрь руками, будет неудобно, при этом можно пропустить важный участок или вообще наклеить его криво.

Доработка дверок

• снять крышку 1;


• вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;


• вынуть лампу из патрона;


• заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.

Замена ламп Лады-Приоры (ВАЗ-2170) Цена нового мотора около 1800 руб (если автомобиль не на гарантии). Проверьте также подрулевой переключатель, возможно он вышел из строя или окислились его контакты.

Смотрите также

Комментарии 10

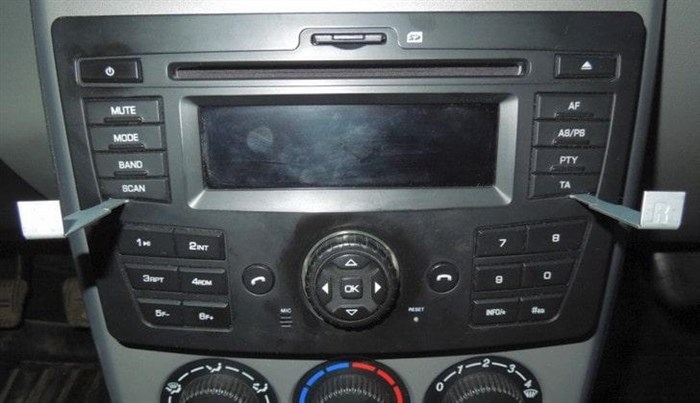

а масса куда крепиться? специально снял для этого магнитолу штатную но ничего там не нашел

Ребят извините за глупый вопрос! Но у меня с салона горит подсветка бардачка постоянно с габаритами. И я только из этой темы узнаю что есть концевик))) Где он там находится?

он за бардачком прямо! ближе к магнитоле просто прокладку какуюнить приклей на него и всё он будет отключать свет! я так себе сделал!

два варианта: легкий попробовать концевик пролить вдшкой. сложный: попробовать другую массу

Магнитола недавно не менялась случайно? Через жгут магнитолы идет масса фонарика бардачка. Несколько решал эту проблемму в этом месте.

та же проблема, магнитолу менял, свет не горит теперь

Магнитола недавно не менялась случайно? Через жгут магнитолы идет масса фонарика бардачка. Несколько решал эту проблемму в этом месте.

А что там может быть? масса может отойти? и куда её потом соединять?

Лично у меня масса была разрена прошлым хозяином, при установке музыки. Прозванивайте и ищите массу. Соеденить массу можно в любой известной точке, или напрямую к кузову (какой-нибудь шпильке).

Бардачок, вещевой, или перчаточный ящик – все эти слова обозначают одно важное место для хранения мелочей в автомобиле Лада Приора. В него кладется все: от влажных салфеток, до минимального набора инструментов и проводов для зарядки мобильных устройств. Это очень полезный отсек, встроенный на панели приборов со стороны пассажира.

Бардачок

• Металлические оси, удерживающие крышку. Они плотно прилегают к пластмассе, из-за чего издают противный звук. Устранить неприятность можно таким образом: оси можно покрыть изолентой, а пластмассовые ячейки заполнить биопластом, который смягчит проявление силы трения.


• Отдельно стоит сказать о том, что если оси издают скрипы около мест крепления, можно использовать изоленту, или решить задачу кардинально, с помощью клея.


• Верхняя часть с металлическими креплениями. Поможет оклейка материалом — антискрип – подойдет тот же маделин.


• Внутренняя часть крышки ящика тоже может скрипеть. Ее внутреннюю поверхность достаточно будет покрыть антискрипом, чтобы решить проблему.

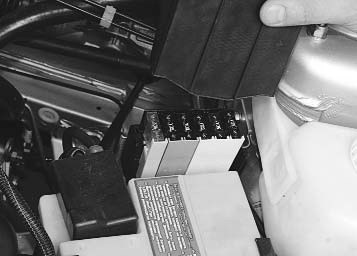

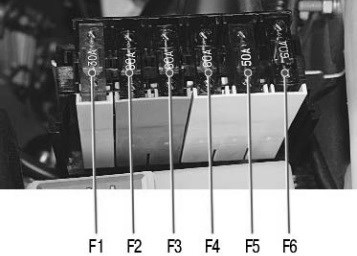

Главный блок предохранителей на Приоре под капотом: назначение элементов Как известно, детская болезнь концевиков дверей преследует все модели ВАЗа,
