Боковая НПБ: код неисправности 05/06 (MRS3) или код неисправности 08/09 (MRS2)

Рекламация: Сигнальная лампа системы НПБ активизирована.
Следующие коды неисправностей могут записываться в ЗУ неисправностей ЭБУ системы НПБ (MRS — система безопасности с несколькими НПБ):
«05 — боковая НПБ передняя левая» (MRS3)
«06 — боковая НПБ передняя правая» (MRS3)
«08 — боковая НПБ передняя левая» (MRS2)
«09 — боковая НПБ передняя правая» (MRS2)

Причина: Повышенное переходное сопротивление из-за отложений на штекерных контактах НПБ в разъеме жгута проводов двери на передней стойке.
Касается: E46
Время выпуска: с начала серийного использования по январь 2000
Действия: В случае рекламации:
1. Подключить DIS-тестер или MoDiC к автомобилю и считать информацию в ЗУ неисправностей системы НПБ.

2. При причине неисправности «Боковая НПБ, сопротивление слишком высокое» заменить штекерные контакты НПБ в соответствующем разъеме на передней стойке следующим образом:

Соблюдать правила техники безопасности при обращении с узлами системы НПБ.
Руководство по ремонту 32 34 .

4. Снять боковую обшивку в пространстве для ног на соответствующей передней стойке.

5. Отсоединить разъем жгута проводов двери с передней стойки и разъединить его.

6. Вынуть оба контакта НПБ (штыри 19 и 20) из корпуса вилки жгута проводов автомобиля.
См. «Монтаж и демонтаж контактов различных штекерных систем».

7. Оголить скрученную пару проводов НПБ в жгуте проводов автомобиля до места, подходящего для соединения стыковых соединителей. Это не должно быть на подвижном или находящемся под механической нагрузкой отрезке жгута проводов.

8. Разрезать провод НПБ в этом месте со смещением прим. на 30 мм и снять изоляцию с концов жил.

См. «Отрезание и снятие изоляции с проводов».

9. Вставить оба контакта ремонтного провода «Ремонтный провод для передней/центральной стойки/ЭБУ» в свободные гнезда в корпусе вилки. Распределение контактов ремонтного провода не важно.

10. Раскрутить пару проводов НПБ в ремонтном проводе.

11. Укоротить пару проводов НПБ в ремонтном проводе на такую же длину до жгута проводов автомобиля. Снять изоляцию с концов жил и соединить с концами жил жгута проводов автомобиля с помощью стыковых соединителей и кембрика. Оба стыковых соединителей не должны быть рядом друг с другом.

См. «Ремонт одного разъема связи на жгуте проводов с помощью стыкового соединителя».

12. Снова скрутить провода, длина нескрученного конца не должна превышать 40 мм.

13. Зафиксировать соединение (стыковой соединитель) изоляционной лентой во избежание раскручивания проводов.

15. Вынуть оба контакта НПБ (штыри 19 и 20) из корпуса вилки жгута проводов двери и отрезать контакты.

16. Подвязать провода, оставшиеся в жгуте проводов (двери), изоляционной лентой.

17. Уложить скрученный ремонтный провод «Ремонтный провод для передней/центральной стойки/ЭБУ» через резиновую втулку в полости двери. Кусок проволоки может облегчить продевание провода.

BMW 5 с 2010 года, снятие ремней безопасности инструкция онлайн

Боковая НПБ: код неисправности 05/06 (MRS3) или код неисправности 08/09 (MRS2) | Автомобильный портал AUDI/BMW 4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

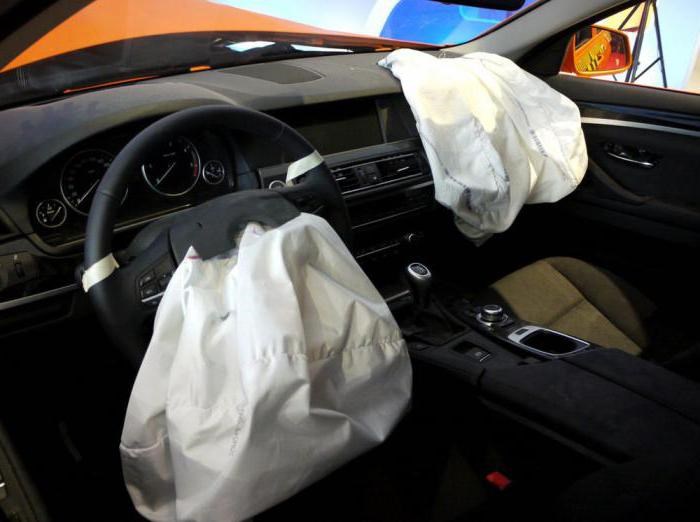

Как восстанавливают подушки безопасности после срабатывания

Сигнал датчиков об ударе задействует airbag. Раскрывающийся мешок в доли секунд наполняется воздухом и предотвращает столкновение водителя с рулем, пассажира – с торпедо.

При этом приборная панель, рулевое колесо и вся система с подушками безопасности (ПБ), пиропатронами, контроллерами, блоком управления оказываются испорченными. ПДД запрещают эксплуатировать транспортное средство в таком состоянии.

Выход очевиден: необходимо восстанавливать машину.

Что делать после срабатывания

Подушки – это одноразовые аксессуары, не подлежащие зашиванию и другим видам восстановления. Но авария, кроме разорванного торпедо, приносит целый ряд неприятностей. От удара часто выходят из строя преднатяжители ремней безопасности или трескается или вылетает лобовое стекло. А от высокой температуры расплавляеся проводка и разъемы.

Масштабы аварии бывают разными, поэтому сначала нужно оценить степень разрушения.

1. Полностью восстановить систему SRS.


2. Приобрести подушки с подержанных машин, купленных на авторазборках. Важное условие: донор не должен участвовать в авариях со срабатыванием аэрбега.


3. Купить и установить новые узлы: ПБ и пиропатрон.


4. Смонтировать муляж.

Последний вариант самый безответственный: обмануть автоинспектора бутафорским аэрбегом можно, но собственная безопасность окажется под угрозой.

Если ремень безопасности не вытягивается и не втягивается: советы экспертов

Оплата через Яндекс Кассу

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Гаражного мастера поджидают две неприятности ПБ не раскроются в нужный момент или сработают самопроизвольно на любой неровности. Регистрация 23 Декабрь 2014 Сообщения 160 Марка машины Volvo Модель Volvo XC90 I Модель V70II Регион Киевская область. Горит лампочка Airbag, причины, способы устранения неисправностей По всем вопросам пишите мне, я обязательно объясню все нюансы!

Если сработала подушка безопасности, что менять 🦈

1. Отключите аккумулятор авто.


2. Снимите бардачок.


3. Демонтируйте доску приборов.


4. Открутите крепежи каркаса торпедо.


5. Снимите панель целиком и разберите ее.

V70 II — Ошибка по натяжителям ремней безопасности — Клуб Вольво | Клуб Вольво 10. Отсоединить ленту ремня безопасности от скользящей скобы.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видео «Как ремонтировать ремни безопасности?»

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);


• Portmone (оплата с любых банковских карт, аккаунта Portmone);


• PayPal (оплата с любых банковских карт, аккаунта PayPal);


• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Пошаговая инструкция Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Причины

1. В первую очередь, ремень обычно не втягивается по причине его износа. Вернее, не конкретно износа ремня, а в принципе системы блокировки. Также это может быть связано не со всей системой, а одним из ее компонентов. Если замок непристегнутого ремешка заклинил, не втягивается и вы не можете его отключить, то, без сомнений, дело в механизме. Но если элемент был не пристегнут, это еще пол беды. Будет гораздо хуже, если он заклинит во время эксплуатации.


2. Вторая причина — поломка того или иного компонента. Как правило, она касается не непристегнутого ремешка, а именно пристегнутого. Если произошла поломка или проявился дефект в работе одного из компонентов, то обычно это связано непосредственно с пристегнутыми элементами конструкции системы. В этом случае вам поможет только ремонт и ничего больше. Ну или, разумеется, вы всегда можете заменить вышедшие из строя детали.


3. Еще одна причина — блокировка после аварии. Обычно конструкция ремешком выполнена таким образом, что в случае попадания в дорожно-транспортное происшествие срабатывают пиропатроны механизма. В этом случае замок устройства клинит и отключить его уже не получается.

В зависимости от модели автомобиля водитель может получить сигнал о том, что ремешки заклинило. Этот сигнал может быть как звуковым, так и появиться на панели приборов. Также сигнал может высветиться на экране бортового компьютера, если таковой имеется. В любом случае, если автомобиль оборудован «мозгами», водитель получит соответствующий сигнал.

Еще один момент касательно сигналов. Предупреждение водителя может выглядеть и другим образом. Сигнал может быть в виде громкого щелчка, не характерного для системы безопасности. Этот сигнал автомобилист услышит даже при езде с громкой музыкой. Как вы поняли, такой сигнал также свидетельствует о необходимости того, что ремень нужно почистить.

«Рено-Логан»

• крестообразная отвертка, желательно недлинная;


• отвертка с плоским наконечником;


• гаечный ключ на «17», удобнее будет использовать накидной;


• канцелярская прищепка;


• шприц с трубочкой;


• немного бензина (оптимально подойдет топливо для зажигалок).

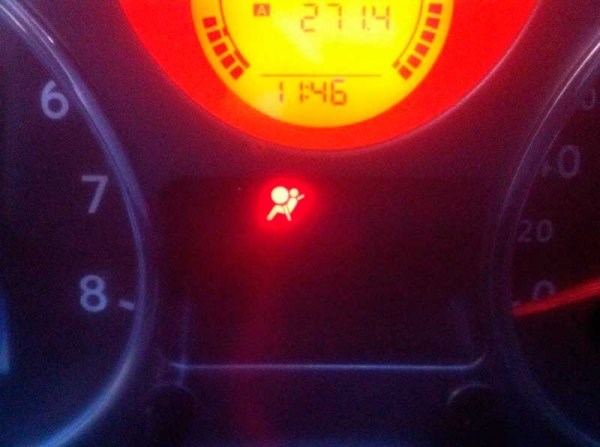

Почему загорается индикатор Airbag? Если авто эксплуатировалось более 10 лет без попадания в ДТП, при котором сработали бы подушки, то они уже считаются с истекшим сроком, что может сказаться на их работоспособности.

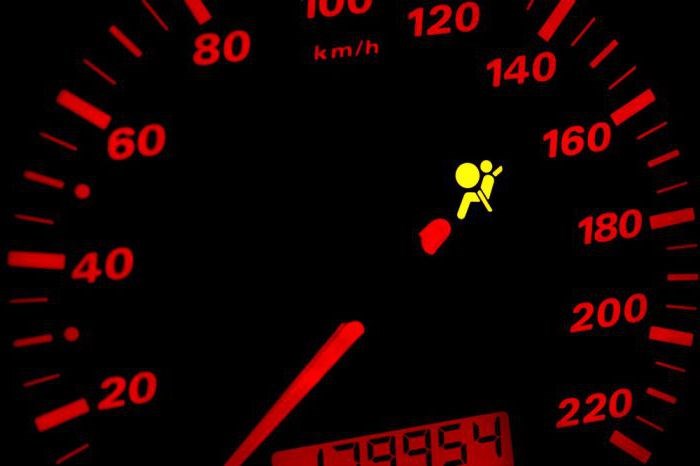

Мигает лампа AirBag, как все происходит

Конечно, AirBag – вещь нужная в авто, но сверхнадежной ее не назовешь. Со временем с данной системой могут появиться проблемы.

На работоспособность двигателя или других элементов авто возникшие проблемы никак не окажут, однако многих раздражает постоянно горящая сигнальная лампа «AirBag» или «SRS» на приборной панели.

К тому же данная лампа будет сигнализировать о том, что существует проблема, а значит, надеяться на эту систему уже нельзя.

Следует отметить, что в систему включен блок управления, который при каждом запуске мотора проверяет целостность системы.

Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.

Обычно при исправной системе лампа мигает 6 раз, и, если все в порядке, она перестает гореть.

Интересно, что при обнаружении неисправности, через определенное время система еще раз проведет диагностику, при этом до завершения повторной проверки лампа будет постоянно мигать.

1. Если повторная диагностика показала, что система исправна, код ошибки, который блок управления передал на ЭБУ при первичной проверку, удалиться и система придет в штатное положение.


2. Но если при повторной диагностике ошибка будет обнаружена, код ее запишется снова на ЭБУ, при этом лампа уже не погаснет, она будет гореть или мигать постоянно.

Возникновение неисправности не всегда указывает на сложную поломку. Иногда все проблемы кроются в мелочах.

Далее рассмотрим, что может привести к загоранию сигнальной лампы «AirBag».

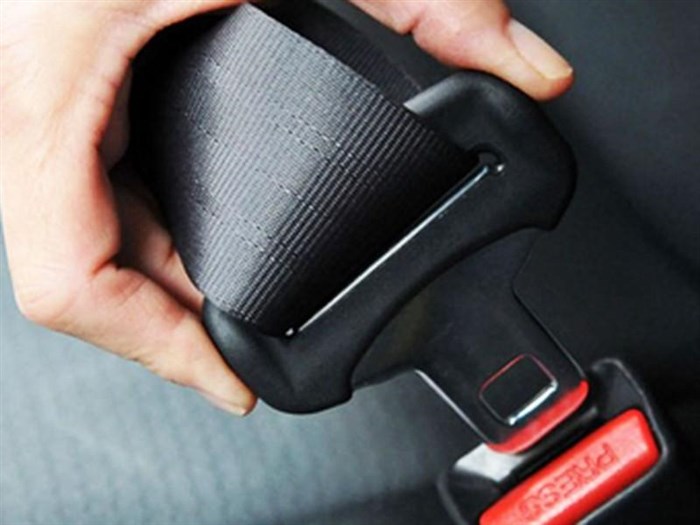

Что значит заклинивающий ремень?

Поэтапная инструкция 2. Поясной ремень имеет специальную маркировку, обеспечивающую правильность монтажа. Обратить внимание на маркировку.

Устранение проблемы

Теперь мы знаем, почему загорается лампочка подушки безопасности. Осталось лишь выяснить, как решить эту проблему. Устранение неполадок состоит из таких этапов:

1. Для начала система сама проверяет свою работоспособность во время включения зажигания. Если выявлены ошибки, она записывает их код на центральный блок управления.


2. Мастер считывает код и определяет причину проблемы.


3. Специальное диагностическое оборудование проверяет систему.


4. Мастер выполняет ремонтные операции.


5. Осталось лишь обновить память блока управления, и проблема решена.

Теперь рассмотрим несколько примеров решения данного вопроса водителями разных марок машин.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам: ремень безопасности BMW 5 , подушка безопасности BMW 5 , моменты затяжки BMW 5

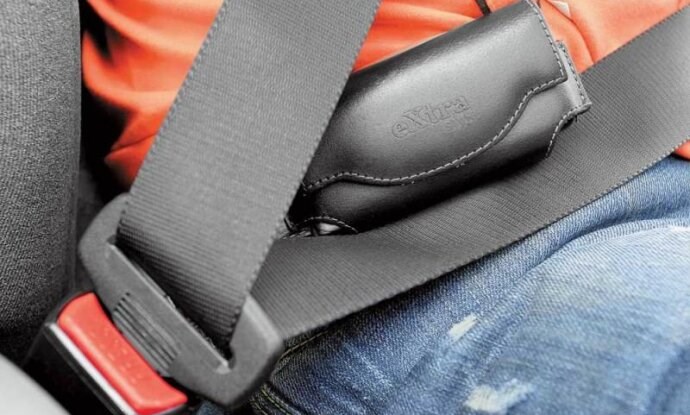

Ремни безопасности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

К самостоятельному проведению процедуры приступают, имея опыт, слесарные навыки, знание автомобильной электроники. После успешного прохождения платежа любым способом и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты. Vitalik k По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как восстанавливают подушки безопасности после срабатывания

1. Нарушение целостности одного из элементов системы. Не имеет значения, маленький он или большой, важный или не очень.


2. Нарушение сигнала между элементами системы.


3. Проблемы с контактами, расположенными в дверях. Чаще всего это происходит после ремонта или замены контактов. Если забыть подключить один из разъемов, лампочка начнет гореть.


4. Повреждение ударных датчиков.


5. Замыкание или всякого рода повреждения проводки в цепи системы. Простая проблема, о которой многие вспоминают в последнюю очередь, разобрав уже половину машины.


6. Программное или механическое повреждение блока управления системы SRS Airbag.


7. Нарушение целостности и согласованности элементов цепи, вследствие замены или ремонта сигнализации.


8. Неаккуратность при замене кресел или уборки в салоне. Под креслами лежит проводка, повредив которую можно вывести из строя всю цепь приборов.


9. Восстановление подушек после аварии, без обнуления памяти в блоке управления.


10. Завышенное сопротивление на одной из подушек.


11. Слишком низкое напряжение в электросети автомобиля. Если загорелась лампочка подушки безопасности по этой причине, при замене аккумулятора все встанет на свои места.


12. Превышение срока эксплуатации пиропатронов или самих подушек. Как правило, этот срок составляет порядка 10 лет.


13. Непрофессиональный тюнинг, который часто приводит к нарушению целостности электрической цепи или датчиков.


14. Намокание датчиков во время мойки машины.


15. Неправильная замена аккумулятора.


16. Неаккуратная замена руля.

Оплата через Portmone К новым подушкам нужны ремни безопасности и датчики. Однако после успешного монтажа всех составляющих блок управления будет выдавать ошибку Аirbag, так как в его памяти остались сведения о столкновении.
