Почему не горят задние габариты ВАЗ-2114 и что делать

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

• Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.


• Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.


• Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.


• Поломка датчика заднего хода или обрыв его проводки.


• Перегорание контактов на пленке фар.


• Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

Ваз 2114 Задние Фонари Горят Как Попало

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.


2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.


3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Не работают стопы ВАЗ 2114 (2113) Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099.

Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

Неисправен датчик света заднего хода

Перегорел предохранитель

Предохранитель №5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

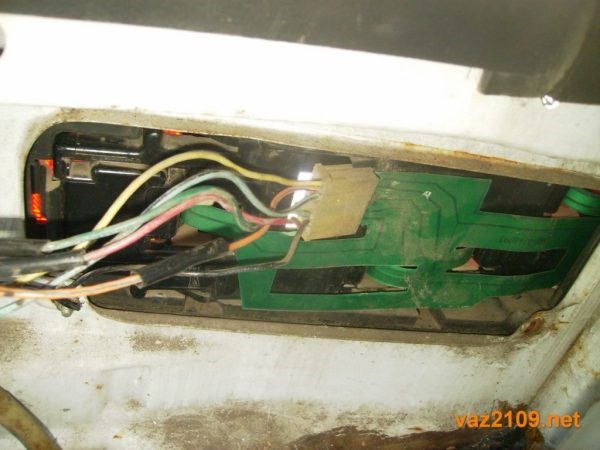

Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

Не подается электрический ток от монтажного блока до задних фонарей

Неисправен токоподающий провод от монтажного блока к датчику

Неисправна электрическая цепь подающая напряжение на предохранитель №5 (F16)

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

Не горит правая сторона габаритов ваз 2114

1. Необходимо снять защиту двигателя, при наличии.


2. Произвести отключение электрического питания и отсоединить подходящие к датчику провода.


3. Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.


4. При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.


5. Как только он откручен, подставляем емкость для масла.


6. Очень быстро вставляем новый.


7. С помощью того же ключа закручиваем его.


8. Подключаем провода и проверяем работу фонарей заднего хода.


9. Если все работает, доливаем вытекшее масло и устанавливаем защиту.

Не работают фонари заднего хода ваз 2109 Замена заднего фонаря ВАЗ 2115 может быть осуществлена компетентными и грамотными специалистами сервисного центра, или непосредственно владельцем автомобиля.

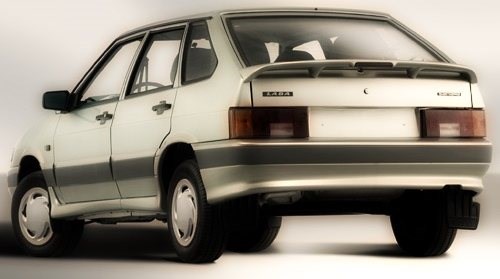

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.


2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Как поставить светодиоды в стоп-сигнал в спойлере чепырки (ВАЗ 2114)

Проверка тормозных ламп и «патронов» стоп-сигналов

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы. Схема проводки задних фонарей ваз 2114 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Демонтаж платы задних фонарей

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;


• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;


• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Замена Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Неисправность светодиодных стоп-указателей

Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.

Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Демонтаж платы задних фонарей

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях;


• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

Как самостоятельно установить и подключить противотуманки
Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

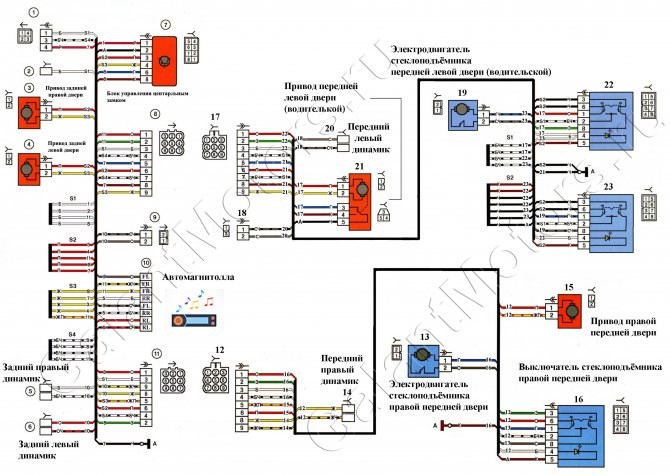

Схема боковых жгутов ВАЗ 2114 инжектор

1. — колодка жгута проводов боковых дверей к жгуту панели приборов;


2. — колодка жгута проводов боковых дверей к жгуту обогрева сидений;


3. — электроблокиратор правой задней двери;


4. — электроблокиратор левой задней двери;


5. — колодки жгута к громкоговорителю заднему правому;


6. — колодки жгута к громкоговорителю заднему левому;


7. — блок управления блокировками дверей;


8. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;


9. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;


10. — выводы жгута проводов боковых дверей к автомагнитолле;


11. — колодка жгута проводов боковых дверей к жгуту дополнительному правому;


12. — колодка жгута проводов дополнительного правого к жгуту боковых дверей;


13. — электродвигатель стеклоподъёмника;


14. — колодки жгута к громкоговорителю переднему правому;


15. — электроблокиратор правой передней двери;


16. — выключатель стеклоподъёмника;


17. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;


18. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;


19. — электродвигатель стеклоподъёмника водительской двери;


20. — колодки жгута к громкоговорителю переднему левому;


21. — электроблокиратор правой передней двери;


22. — выключатель стеклоподъёмника водительскойдвери;


23. — выключатель стеклоподъёмника (блокировка);

Неисправна колодка проводов на задний фонарь (фишка)

• Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;


• Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;


• Проверьте состояние контактов и проводки;


• Вкрутите новую лампочку, которая соответствует установленной ранее;


• При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Почему не работают ФЗХ Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

Габариты ВАЗ 2114

Характеристики габаритных огней ВАЗ-2114

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Проверить можно, вставив в патрон заведомо исправную лампочку, например со стопов из этого же фонаря. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить. Дополнительные советы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Габариты ВАЗ 2114

• плохой контакт в блоке предохранителей;


• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.


• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Переделка кнопки ближнего света Окислились контакты в патроне ламп света заднего хода
