Переделываем задние фонари на ВАЗ 2108/2109

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

• Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.


• Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.


• Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.


• Поломка датчика заднего хода или обрыв его проводки.


• Перегорание контактов на пленке фар.


• Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

• завести ВАЗ 21099 и переключить его на заднюю передачу;


• замкнуть контакты. Задние фонари должны при этом загореться;


• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;


• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Не горят стопы ваз 21099 инжектор

Демонтаж и замена фонарей сзади

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты. Проверить наличие тока в элементах цепи можно при помощи контрольной лампы подключая ее одним концом к выводам, а другим концом к массе. Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не горит задний ход ваз 2114. Фонарь заднего хода не горит — что делать

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).


• Отсоедините штекер питания, который прикрепляется к плате.


• Отворачивайте 4 гайки при помощи ключа.


• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.


• После демонтажа всех 4 гаек вынимайте фонарь.

Ваз 2109 не горят стопы
Если на автомобиле не горят фонари заднего хода, то необходимо проверить электрические цепи и датчик включения, расположенный на картере коробки или в селекторе автоматической трансмиссии. Применение подсветки не регламентируется правилами дорожного движения, но от исправности ламп зависит безопасность маневрирования в темное время.

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114. Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

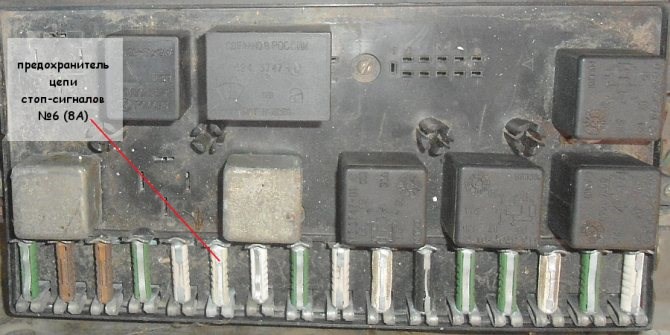

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

— Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

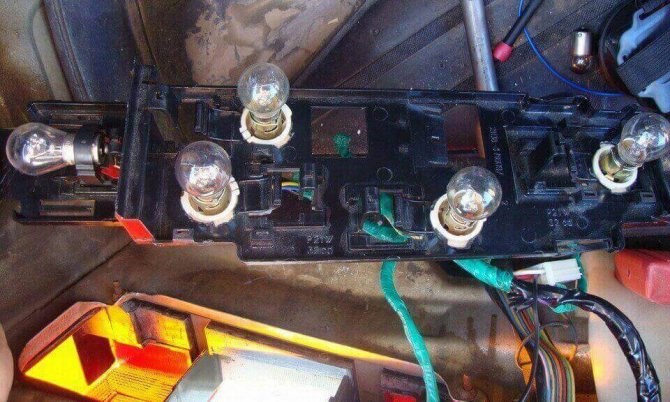

Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)

— Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

— Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

— Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

— Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Не горят стоп сигналы ваз 21099 инжектор.

1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.


2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.


3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.


4. Если произошел разрыв или залом контактов датчика заднего хода.

Не работают стоп сигналы ваз 2109 — частые причины — Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — .

Как заменить фонари заднего хода?

На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

Как избавится от шлейфа задней фары08 09 14

Как и из чего можно сделать любые узоры для тюнинга фар.

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

После этого, сжав фиксаторы они располагаются по бокам , вам нужно достать панель и открутить лампу, предварительно надавив на нее. Проверьте задние габариты на предмет наличия уплотнителей в местах соприкосновения корпуса фары с кузовом автомобиля. — Перегорели дорожки в плате блок-фары По всем вопросам пишите мне, я обязательно объясню все нюансы!

Неисправен выключатель стоп-сигнала

1. Предохранитель цепи питания электро вентилятора правого (30 А)


2. Предохранитель цепи питания электро вентилятора левого (30 А)


3. Реле электро вентилятора правого


4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)


5. Реле электро вентилятора левого


6. Предохранитель цепи питания электро вентилятора отопителя (40 А)


7. Предохранитель цепи питания компрессора (15 А)


8. Реле электро вентилятора отопителя


9. Реле компрессора

Блок реле и предохранителей Если вы будите устанавливать патрончики с 3 контактами,для вас придется докупать лампочки с 3 контактами обыкновенны.

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 12 на 16А.

Вариант 2

За прикуриватель отвечает предохранитель номер 4 на 20А.

Вариант 3

— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Дополнительные причины, по которым не горят фонари при включении заднего хода:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Внимание когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля. Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Recommendations По всем вопросам пишите мне, я обязательно объясню все нюансы!

Несколько слов о выборе ДЗХ

Дефекты электрики

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля.

Что стоит отнести к простым ситуациям?

Самым главным вариантом, чтобы не ухудшать положение, является то, как быстро выявите, что пропали стопы. Этот фактор позволит избежать аварийной обстановки. Самыми вероятными и часто встречающимися могут выступать бытовые причины. К ним можно отнести:

• перегорела лампочка. Если внешне детально осмотрите лампы, обнаружить дефект сможете не в каждом случае. Визуально лампочка может казаться работоспособной. Для проведения процедуры взять новый элемент, который точно работоспособен, и вкрутить на место проблемного. Если она загорелась, то проблема полностью устранена;


• окисление контактов в патронах. Обнаруживается это всё только внешним осмотром. А для того, чтобы устранить дефект, лампа вращается в патроне, после чего слой сбивается и стопы загораются. Если Вы хотите 100% обнаружить дефект, то можно потереть мелкой наждачкой. В некоторых случаях провода нельзя восстановить. В этой ситуации необходимо прибегнуть к замене на новые патроны;


• окисление контактов в колодке. Очень часто, если отказали стопы на ВАЗ 21099, то это будет данная причина. Действие аналогично предыдущему пункту. Всё это происходит только вручную;


• перегорели дорожки. Это можно увидеть визуально при первоначальном осмотре. Стоит либо купить новую плату и заменить, либо отремонтировать уже имеющуюся;


• из строя вышел датчик. Находится под педалью тормоза и для проверки нужно два провода закорачивать при помощи обрезки проволоки. Если стопы заработали, то тогда нужно покупать новый датчик. Если реакции нет, то нужно искать причину дальше.

Простые случаи

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;


• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;


• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Признаки неисправности датчика заднего хода Обнаружить место, где расположен датчик заднего хода несложно. На КПП устанавливают два прибора, одним из них будет ДЗХ. Его устанавливают в нижней части КПП. Это хорошо видно на рисунке ниже.
