Не Горит Левый Задний Габарит Ваз 2108. Техническое устройство
Не горит задний левый габарит ваз 2114
Если постоянно горит предохранитель, то возможны два варианта:
- плохой контакт в блоке предохранителей;
- где то коротит (замыкает).
- Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
- Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.
Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.
- Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
- Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
- Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.
Не горят габариты на ВАЗ 2114: простое решение проблемы
- Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
- Неисправность лампы (ламп) установленной в стоп-сигнале;
- Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
- Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
- Повреждение электропроводки.
Не горит габарит заднего фонаря Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.
Основные причины неисправности
Ну что же, попробуем выяснить, почему не работают задние габариты ВАЗ 2109. Набросаем список возможных неисправностей:
- Сгорела лампочка.
- Неисправен фонарь (окисление патрона или разъема, отгорание, перелом дорожек платы и пр.).
- Окислились разъемы монтажного блока.
- Неисправно реле контроля (о нем ниже).
- Неисправен выключатель габаритного света.
- Обрыв/замыкание питающих проводов.
Список приличный, но прежде чем заняться диагностикой и ремонтом, ознакомимся с электрической схемой наружного освещения автомобиля ВАЗ 2109.

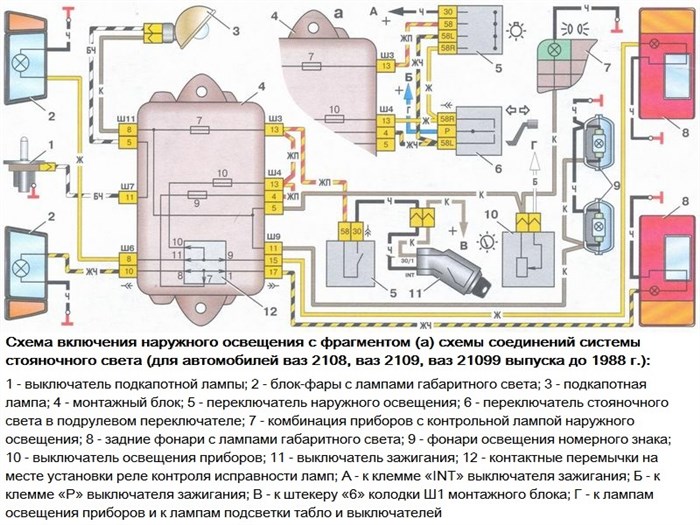

Схема подключения габаритных огней
Полная схема электропроводки автомобиля нам не нужна, поэтому, чтобы не путаться и не терять время, ограничимся лишь схемой питания наружного освещения ВАЗ 2109.
Со схемой мы знакомы – она довольно проста, пора приниматься за работу. Если не горит только задний габарит, а передний этого же борта работает, то на предохранитель можно не грешить – он в порядке. Предположим, все так и есть: не работает только задний фонарь, предохранитель цел. Что делать, если он сгорел, решим позже.
Нам понадобится прибор, способный измерять постоянное напряжение 12 В. Подойдет любой мультиметр: хоть стрелочный, хоть цифровой китайский. Устанавливаем его в режим измерения постоянного напряжения.

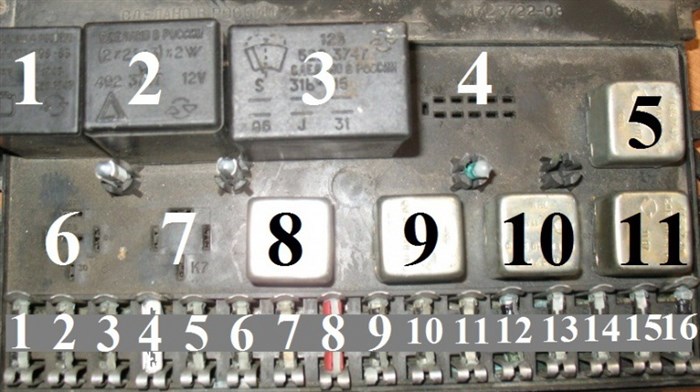

Предположим, напряжения нет. Идем дальше. Открываем моторный отсек, находим МБ (монтажный блок). Как это сделать и какой предохранитель отвечает за габаритный свет, описано в последнем разделе статьи. А пока работаем. Отворачиваем два крепежных болта, его фиксирующих.
До этого мы договорились считать, что предохранитель цел. А теперь рассмотрим вариант, когда он сгорел. Заменяем на новый того же номинала. Все в порядке? Проблема решена. Сгорел снова? Где-то короткое замыкание.
Самая распространенная причина: перетирание изоляции провода в жгуте и касание голой жилы кузова, который сам по себе представляет собой один большой минусовой провод.
Отсоединяем колодки Х6 и Х9 монтажного блока, снова меняем предохранитель. Сгорел? Проблема в жгуте, питающем подкапотную лампу. Отыскиваем замыкание, устраняем. Не сгорал? Подключаем колодку Х6. Сгорел? Проблема в жгуте, питающем передние габариты, – они находятся в блок-фарах.
Не сгорает? Почти наверняка проблема в жгуте, питающем задние фонари. Но для верности пожертвуем еще одним предохранителем. Сгорел? Придется искать замыкание в жгуте от монтажного блока до задних фонарей. Ищем, устраняем.
Важно! При всех переключениях и отсоединениях не забываем выключать габаритный свет выключателем 6 (согласно нумерации на схеме)!
А теперь займемся заменой лампочек. Дело нехитрое, но, не зная что и как, можно провозиться не один час да еще и что-нибудь сломать, порвать или свернуть.
Не горят габариты на ВАЗ 2114: простое решение проблемы
- разное обозначение деталей устройства;
- различный номинал предохранителей;
- кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.
Предохранитель задних габаритов ваз 2109 — Все о Лада Гранта
Исходя из этого, можно сказать, что следить за своим авто нужно тщательно и стараться не допускать никаких серьезных неисправностей, что-то сломалось – чините сразу, не запускайте.
Процесс замены
Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:
- Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
- Отсоедините штекер питания, который прикрепляется к плате.
- Отворачивайте 4 гайки при помощи ключа.
- При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
- После демонтажа всех 4 гаек вынимайте фонарь.
Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.
В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.
Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:
Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

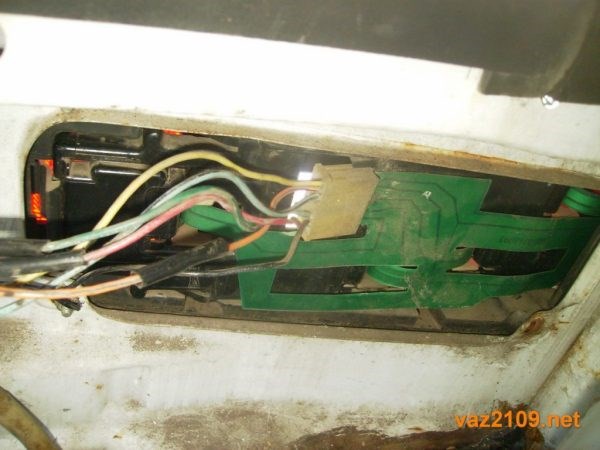

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.
Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099
Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099
Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)
Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.
Читайте также: Момент затяжки болтов шатунов ваз 2110
Не горит задний левый габарит ваз 2114
3 комментария
Маркировка 17.3722
- Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
- Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
- Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
- Поломка датчика заднего хода или обрыв его проводки.
- Перегорание контактов на пленке фар.
- Отсутствие на плате «массы».
Почему может не гореть задний габарит Список приличный, но прежде чем заняться диагностикой и ремонтом, ознакомимся с электрической схемой наружного освещения автомобиля ВАЗ 2109.
Замена неработающей лампочки
Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:
- отключить электропитание автомобиля;
- открыть багажник, демонтировать декоративную накладку;
- сжать фиксаторы, извлечь контактную панель всего фонаря;

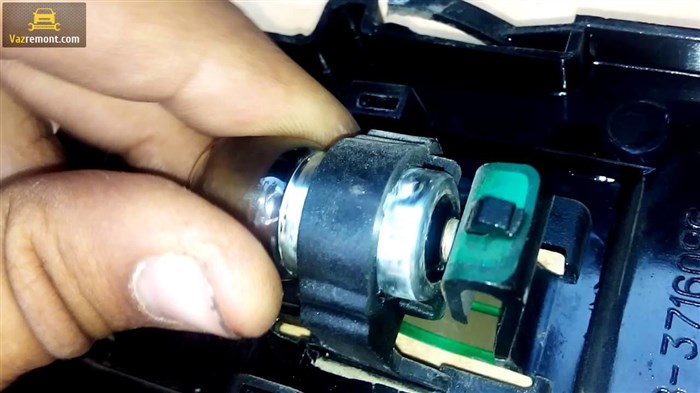

- придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.
Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.
Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.
В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.
Характеристики габаритных огней ВАЗ-2114
Причины, что делать и как устранить неисправность
Замена датчика заднего хода на “четырнадцатой”
- включение/выключение осуществляется кнопкой в модуле управления наружным светом;
- при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
- задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.
Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.
Почему не включается задний ход ваз 2115. Фонарь заднего хода не горит – что делать
biathlonmordovia.ru → Электробытовые приборы
(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.
Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.
Сразу отмечу, что неработающие фонари заднего хода – не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например – отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.
Дополнительные причины, по которым не горят фонари при включении заднего хода:
- , который связан цепью ДЗХ и фонарями;
- Нарушение посадки датчика заднего хода;
- Окислились контакты фонарей;
- Нет контакта проводки с , между блоком с предохранителями и штекером.
Где расположен датчик заднего хода?
ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это – , второй – датчик заднего хода
Признаки неисправности датчика заднего хода
Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.
Как проверить датчик заднего хода на ВАЗ 2114?
Выводы:
- Если в таком положении огни горят – датчик неисправен, поэтому его необходимо заменить.
- Если же и в таком положении огни не загорелись – причина в цепи, датчик, скорее всего, не причем.
- Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.
Замена датчика заднего хода на “четырнадцатой”
Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.
- Загоните машину на яму и поставьте ее на .
- Демонтируйте защиту картера двигателя.
- Снимите контакты с ДЗХ
. - Аккуратно очищаем рабочее место от грязи и пыли.
- Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
- Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
- Подключите провода питания к новому датчику.
- Вытрите все от остатков масла, используя ветошь.
- (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.
Особенности работы габаритов на ВАЗ 2114
- Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
- Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
- Вынимаем лампу, она здесь просто вставляется на защелке;
- Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.
Дополнительные советы Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.
