Не Горит Лампочка Иммобилайзера Лада Калина… Блок bosch м7 4
Иммобилайзер калина 1 8 клапанов для чего
Способ работы иммо АПС-4 является передачей информации о состоянии систем в блок управления транспортных средств, пока не пришел хозяин, чтобы тот был способен разблокировать их с помощью специального черного ключа.
Новый иммо АПС-6 обладает усовершенствованной конструкцией. Кроме того воплощен в реальность несколько новейших функций: диагностирование техники по K-line, с помощью стеклоподъемников, а также управление задними ПТФ.
Таким образом, вначале необходимо выключить аккумулятор и выключить защиту с приборных панелей. Иммо находится за техникой управления отопления и на внешний вид как небольшая черного цвета коробочка, размеры которой 5 на 10 сантиметров. Для доставки его, необходимо будет приложить немного сил, при откручивании болтов, которые соединяют его с панелью управления.
Лада калина иммобилайзер не видит ключ — Журнал про Авто — New Lada
- компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
- адаптер и шнур K-Line, например, VAG-COM 409.1;
- заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
- несколько проводов с различной длиной.
Иммобилайзер блокирует запуск двигателя калина Также неисправность может возникнуть в самом блоке иммобилайзера АПС 6. Чтобы в этом убедится придется установить другой блок, который гарантированно исправен.

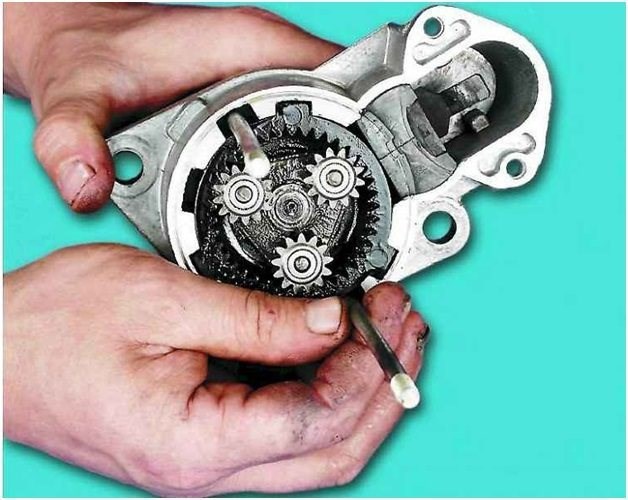

Планетарная передача
Если тяжело вращается вал стартер, то частой причиной является загустевание смазки в планетарной передаче. При этом на холодную электромотор крутит коленвал хуже, чем на горячем двигателе. Связано это с тем, что смазка меняет свою вязкость в зависимости от температуры. На горячую она разжижается и меньше препятствует вращению вала.
Для решения проблемы необходимо разобрать планетарный редуктор и вычистить все содержимое. После этого следует заложить новую смазку.
Причины, почему стартер плохо работает и слабо крутит, часто бывают связаны с состоянием шестеренок планетарного редуктора. Поэтому их важно осмотреть на следы износа и наличие поломанных зубьев.
Иммобилайзер калина 1 8 клапанов для чего
Блок Bosch 7 9 7
Как отключить иммобилайзер на Лада Калина: самостоятельно, где находится, убрать блок своими руками, неисправности, обойти, горит, цепь, активировать
- Стартер двигателя проворачивает коленчатый вал, но вспышки в цилиндрах отсутствуют. На комбинации приборов горит индикатор иммобилайзера. Симптомы указывают на рассинхронизацию работы блока управления и ключа. Для ремонта требуется провести повторное обучение ключей. Если проблема не ушла, то следует искать неисправность в электронных схемах контроллера или ключей.
- «Плавающие» сбои при работе иммобилайзера. Одной из распространенных причин является заливание жидкостью колодки разъема. Для ремонта требуется снять блок и высушить электронные схемы. Неисправный контроллер подлежит замене.
- Не работает питание блока управления из-за выхода из строя предохранителя, размещенного в монтажном блоке (в салоне). На машинах Калина-1 применяется вставка с номиналом 10 А, на более поздней Калина-2 деталь изменилась на 15 А. При повторных выходах предохранителя из строя рекомендуется провести детальный анализ электроники автомобиля.
Как отключить иммобилайзер на Калине: перепрошивка и активация Для того чтобы убрать функцию иммобилайзера из блока, следует:
Замена замка зажигания и обучение ключа! Неисправности иммобилайзера!
ИНДИКАЦИЯ И ЗВУКОВЫЕ СИГНАЛЫ ИММОБИЛАЙЗЕРА —
В исправном состоянии системы индикатор иммобилизатора не загорается и отсутствуют сигналы зуммера.
Если при включении зажигания индикатор иммобилизатора загорается постоянным светом или начинает мигать, а примерно через 10 секунд звучит зуммер иммобилизатора и такой же сигнал повторяется еще через 10 секунд это означает, что иммобилизатор или необучен или есть неисправность в системе иммобилизатора.
Количество сигналов зуммера и индикатора обозначают вид неисправности.
1. Если звучит 1 сигнал зуммера и мигает индикатор иммобилизатора – диагноз «Не читается ключ»
1.1 Неисправности транспондерной цепи – для данной группы неисправностей характерным является отсутствие «сигнала об оставленном ключе в замке зажигания» при выключенном зажигании и открытой двери водителя.
1.1.1 Неисправность в цепи катушки связи выключателя зажигания.
Измерить сопротивление катушки связи между контактами 2-х клеммовой колодки черного цвета от выключателя зажигания, которое должно быть в пределах 6 — 8 Ом.
Если сопротивление катушки в норме, проверить целостность цепи между 2-х клеммовой колодкой к катушке связи и контактами 1 и 11 блока АПС-6.
В обучающем ключе — проверить наличие транспондера и его обозначение, должно быть PCF7936AS. В случае отсутствия транспондера взять «чистый» обучающий ключ и «чистый» контроллер системы управления двигателем (КСУД) и переобучить систему иммобилизатора.
1.1.3 Неисправен транспондер в ключе, выявляется при проведении предпродажной подготовки на ПССС.
В обучающем ключе – требуется взять «чистый» обучающий ключ и переобучить систему иммобилизатора.
В рабочем ключе с пультом дистанционного управления (ПДУ) — требуется заменить ПДУ на «чистый» и переобучить систему иммобилизатора.
1.1.4 Неисправность входной транспондерной цепи блока АПС-6 — требуется заменить блок АПС-6 и переобучить систему иммобилизатора.
1.2 ПДУ «чужой» – для данной неисправности характерным является наличие «сигнала об оставленном ключе в замке зажигания» при выключенном зажигании и открытой двери водителя.
Требуется заменить ПДУ на «чистый» и переобучить систему иммобилизатора.
2. Если звучат 2 сигнала зуммера и мигает индикатор – диагноз «Нет связи с КСУД»

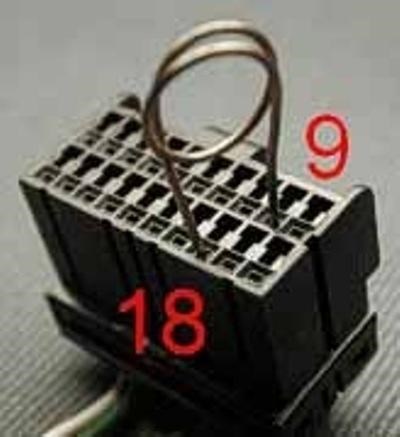

2.1 Обрыв линии связи по W линии — восстановить цепь между контактом «18» блока АПС-6 и контактом «71» КСУД М7.9.7 (Январь 7.2).
2.2 Неисправность цепей в блоке АПС-6 или КСУД по W линии — для выявления неисправного изделия необходимо произвести поочередную пробную их замену. Если после замены изделия код неисправности не повторяется, необходимо его заменить.
Как понять, что проблема в иммобилайзере?
Подведение итогов
Проверка работы реле
Несколько других причин «молчания» пускового устройства Для решения проблемы необходимо разобрать планетарный редуктор и вычистить все содержимое. После этого следует заложить новую смазку.
Причины неисправностей иммобилайзера и как это исправить
Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.
Основные признаки и причины поломок устройства
Признаки, причины и способы их устранения:
- При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.
- Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.
- Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.
Способы устранения неисправностей
Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.
Замена батарейки в пульте ключа
- Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.
- После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.
- Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.
- Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.
Замена устройства
Процедура смены управляющего модуля производится так:
- От АКБ машины отсоединяется отрицательный контакт.

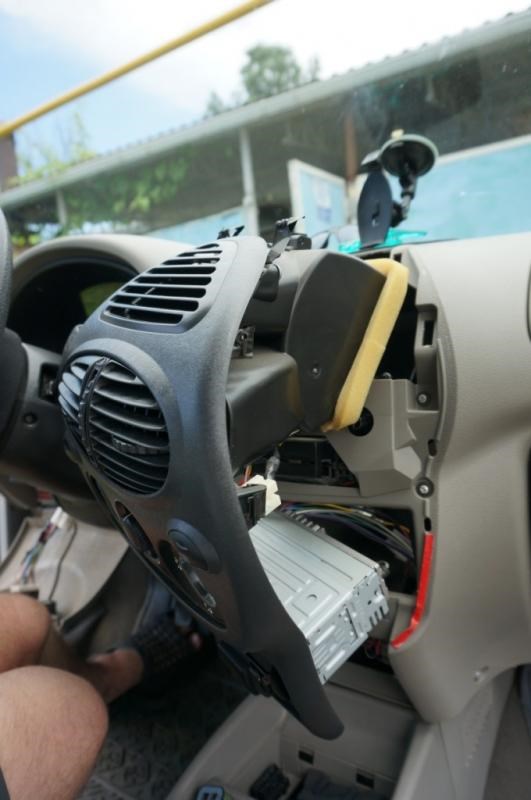

- Производится демонтаж пластиковой накладки на контрольном щитке.
- Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.
- Затем сам блок демонтируется из посадочного места.
- От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.
- Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.
Как отключить и включить иммобилайзер на Калине

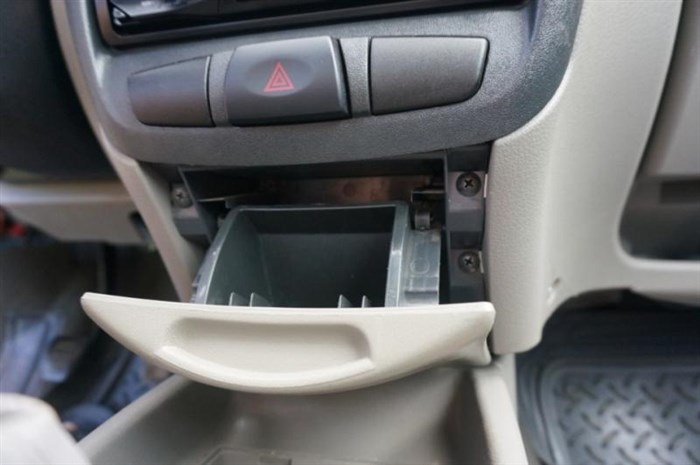

Где находится иммобилайзер на Калине?
Подведение итогов
- отвертка с крестовым наконечником;
- удлинитель, оснащенный карданным шарниром;
- головка для крестообразных болтов;
- пластмассовая отвертка для демонтажа облицовочных элементов центральной консоли.
Планетарная передача Новый иммо АПС-6 обладает усовершенствованной конструкцией. Кроме того воплощен в реальность несколько новейших функций: диагностирование техники по K-line, с помощью стеклоподъемников, а также управление задними ПТФ.
Разблокировка иммобилайзера на автомобилях лада
На автомобилях Лада Калина, Приора, Гранта, Нива Шевроле установлен штатный иммобилайзер АПС 6. Проблема блокировки запуска двигателя может возникнуть по причине его неисправности.
Если иммобилайзер неисправен, то, как уже говорилось выше, через 6 с после попытки завести двигатель на панели приборов появится на 20 с мигающий сигнализатор в виде автомобиля и будут слышны группы сигналов.
В группе сигналов может быть от одного до четырех звуков, каждый из которых указывает на определенную неисправность:
Один сигнал (дублируется через 6 секунд) — не читается код в чипе ключа по причине вышедшего из строя транспондера или катушки связи.
Чтобы проверить катушку иммобилайзера нужно замерить ее сопротивление, которое должно быть в пределах от 6 до 8 Ом. Для этого снимите декоративный кожух вокруг рулевой колони.
Там найдите колодку с белым и синим проводами и замерьте мультиметром сопротивление на них.
Если с катушкой все в порядке, то нужно прозвонить цепь дальше от замка зажигания до блока управления АПС 6. Для этого ставим заглушку между контактами белого и синего проводов.
Снимаем основную колодку с блока иммобилайзера (для этого придется разобрать переднюю панель) и прозваниваем мультиметром цепь через контакты 1 и 11.
Если возникли подозрения на чип-транспондер в ключе, то разберите его и убедитесь в наличии чипа и целостности всех элементов, включая и контактов.
Иногда, при выявленных повреждений на плате, ее пропайка помогает разблокировать иммобилайзер.

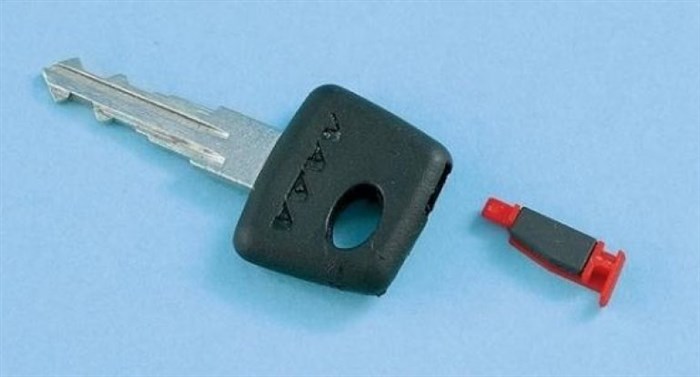

Если проблема не устранилась, то придется приобрести новый пульт ДУ и обучить его с помощью мастер-ключа (с красной меткой).
Если мастер ключом запустить двигатель также не получается, то ситуация усложнилась. Проверьте есть ли в нем чип и как он обозначается. Для выше указанных марок автомобилей он должен обозначаться PCF7936AS.
Дальше нужно проверить состояние ключа у специалиста, и он уже скажет можно ли исправить этот или нужно покупать новый.
Если был куплен новый чистый обучающий ключ, то нужно очистить память ЭБУ от программного кода, который соответствует старому ключу и заново переобучить систему. Если память очистить нет возможности, то придется приобретать новый ЭБУ, что не так дешево.
Также неисправность может возникнуть в самом блоке иммобилайзера АПС 6. Чтобы в этом убедится придется установить другой блок, который гарантированно исправен.
Но важно знать, что новый установленный блок нужно будет обучить с помощью ключа с красной меткой.
При неисправном блоке АПС его, как правило, меняют на новый, так как ремонт старого мало эффективен.
Для большей наглядности распиновка контактов блока АПС 6 показана ниже.
Два звуковых сигнала (повторяются через 6 с) — нет связи между контролером системы управления двигателем (КСУД — находится в ЭБУ) и блоком управление АПС.
Проверка работы электродвигателя
- на контакте 12 от контакта 30 замка зажигания.
- на контакте 13 от 15 контакта замка зажигания.
- на контакте 44, 63 от контакта 30 после главного реле.
Щеточный узел Рассмотрев причины, по которым не крутит стартер и автомобиль Приора не заводится, можно сделать вывод, что не всегда причиной неполадки может являться сам электростартер. Чаще всего это плохие контакты в соединениях системы или просто отвалившийся провод.
