Не Горит Лампочка Зарядки иж Планета 4. Вариант третий
Почему постоянно горит лампа зарядки аккумулятора
Снова всем привет, сегодня я решил рассказать почему не гаснет лампа зарядки аккумулятора. Есть таковая лампочка на панели, она красная и обычно мы её не замечаем, потому что она не горит просто так, завели мотор она мигнет и погаснет.
А если она не гаснет, это предвещает большие проблемы в скором времени. Возможно не подзаряжается аккумулятор и скоро «сядет». Нужно что-то предпринять, пока АКБ села не полностью.
Если мотор вашей машины заглохнет в пути, то может больше не завестись, при полностью севшей батарее, поэтому перед важной и длительной поездкой лучше устранить неисправность. Заглохнуть на пол пути будет гораздо неприятнее, согласитесь.
Не горит лампочка зарядки аккумулятора при включении зажигания. Причины и что делать
- Перегорел предохранитель.
- Сломался реле — регулятор.
- Неполадки диодного моста.
- Плохой контакт (окисление или обрыв) провода массы.
- Окислились контакты АКБ либо клемм генератора.
- Износились щетки генератора или держатели щеток.
- Не исключен обрыв обмотки возбуждения автомобильного генератора.
- Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.
- Обрыв ремня генератора.
- Люфт подшипника в генераторе.
- В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.
Что делать, если не горит лампа аккумулятора при включении зажигания Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).
Генератор
Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

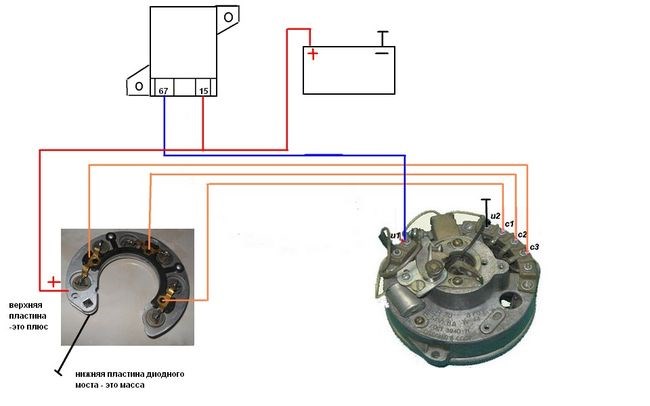

На генератор Иж Планета 5 монтируют диодной мост для выпрямления тока и регулятор напряжения собранные одним блоком (в руководствах по схемам электропроводки Иж Планета их даже не выделяют).
- Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
- — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
- Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.
Почему не горит лампочка аккумулятора при включении зажигания
- — корпуса, пластин, вытекание электролита.
- — определяется замером с помощи ареометра.
- — выявляется замером сопротивления.
- минус не на корпус (раму) мотоцикла — не будет работать вся электроника.
Не гаснет лампа зарядки аккумулятора но зарядка идет Прежде всего проверяем наличие напряжения при включенном замке зажигания на плюсовой клемме реле регулятора Там должно быть +12в.
нет зарядки на Иж Юпитер
Данная статья написана в помощь тем мотолюбителям, которые решили сами найти и устранить неисправность в системе заряда аккумулятора на мотоциклах ИЖ 12в.
Из специальных приборов понадобится самый простой тестер с функцией прозвонки (пищалка) и измерением сопротивлений. Если данного прибора у вас нет, то можно воспользоваться лампочкой с батарейкой для определения контакта или разрыва в цепи.

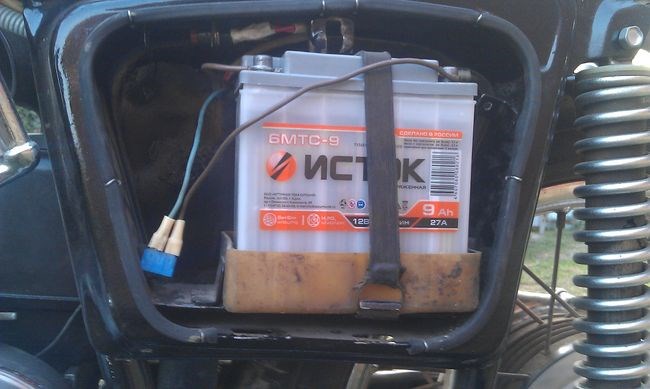

При этом на мотоцикл необходимо поставить хорошо заряженный аккумулятор, либо запитать бортовую сеть от другого внешнего источника питания постоянным напряжением 12 в.
Прежде всего проверяем наличие напряжения при включенном замке зажигания на плюсовой клемме реле регулятора Там должно быть +12в.
Если напряжения нет, то ищем обрыв от плюсовой клеммы аккумулятора через замок зажигания и до клеммы + на реле- регуляторе.
Далее, меряем напряжение на щетках. На одной из щёток должно быть +12в. Если нет, прозваниваем проводку от реле до щеток генератора.
Следующий шаг. Вытаскиваем щетки из держателя и прозваниваем каждую из них от клеммы до графита, Бывает такое, что в месте контакта провода с самим графитовым телом щетки пропадает контакт.
От статора отсоединяются три фазных провода и прозванивается обмотка (соединенная между собой по схеме звезда). То есть между собой обмотки должны звониться и иметь примерно одинаковое сопротивление. Если какая то обмотка не звонится, это означает, что есть обрыв и статор не исправен.
Далее все три фазы прозваниваются относительно корпуса (массы). Если звонится значит обмотки пробиты на корпус и такой статор не исправен.
Прозваниваем обмотку якоря ( на медных кольцах ) Если между собой кольца звонятся — хорошо, если нет — обрыв, якорь не исправен.
Следующим шагом прозванивается обмотка якоря относительно корпуса якоря.
Если не звонится — хорошо, если звонится, обмотка пробита на корпус и такой якорь не исправен!
Меняются они тоже легко, снизу откручивается гайка на 10 мм сверху отпаиваются провода.
Почему не горит лампочка зажигания на иж юпитер 5.
Схема проводки Иж планета — 5, как определить неисправность На самом деле, основных причин бывает несколько. Часто перестает работать сама лампочка АКБ, встроенная в индикатор. Не исключено, что сгорел предохранитель, проблема в реле или есть замыкание в электроцепи до генератора.
Что такое лампочка аккумулятора
Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.
Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.
Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.
Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.
Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.
Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.
Как установить диодный мост на иж планета 5
- естественное перегорание за долгое время эксплуатации;
- изначально низкое качество лампы;
- нештатная панель приборов на машине;
- сильные вибрации и тряска, которые спровоцировали поломку.
Почему индикатор не горит Специалисты выделяют несколько причин, почему на панели лампочка зарядки аккумулятора не горит, и соответствующее количество способов устранения неисправностей.
Электроцепь
В первую очередь проверяется проводка разъема, который сидит на генераторе. На многих современных авто этот кабель коричнево-белый или красный, выходит на штекер, расположенный в приборной панели.
Разъем генератора
Второй сценарий — когда провод лампы звонится. Тогда надо полностью разобрать приборку, чтобы демонтировать и проверить микросхему (на нее как раз подключается провод лампочки под ножкой 32, это минус).
На 21 ножку идет плюс от замка зажигания, и через всю консоль замыкает 32 ножку (при включении), а затем уже поступает на реле регулятор.
Блок с микросхемой
Теперь о том, как проверяется микросхема:
- регулируемый блок напряжения ставится на 12 вольт;
- выходы импровизированного блока соединяют с щупами тестера;
- щупы мультиметра прикладывают к 21 и 32 ножке одновременно;
- если на блоке загорается красный индикатор — приборка целая, в противном случае надо будет заменять сгоревшие диоды.
Включен индикатор
Итак, мы выяснили, что когда при включении зажигания не горит контрольная лампа зарядки аккумулятора, действуют 4-я основными способами. Проверяют АКБ, предохранитель (реле), саму лампочку и электроцепь. Более сложной окажется ситуация, когда причиной становится генератор — напряжение не поступает из-за неисправности узла. В этом случае придется его демонтировать и проводить ремонт.
Пропала искра на автомобиле: причины и методы диагностики Отсутствие искры на свече зажигания характеризуется несколькими признаками. В этой статье мы расскажем, как проверить искру на свече, найти и устранить неисправность.
Почему продолжает гореть лампа зарядки аккумулятора Описание причин горения лампочка зарядки аккумулятора, если зарядка есть, пути обнаружения неисправностей.
Комментариев к статье «Почему не горит лампа аккумулятора при включении зажигания и что делать» пока нет.
© MashinaPro.ru, 2022 — Материалы сайта являются интеллектуальной собственностью сайта. Копирование материала запрещено.
Hyper-Press — Создание и продвижение сайтов
Возможные причины неполадки
Вариант пятый
Сгорела лампочка индикатора
- кабель трекер или трассоискатель для нахождения провода/кабеля и прослеживания всей цепи в кабельной линии до реле — состоит из приемника и передатчика;
- мультиметр для прозвонки лампы;
Сгорела лампочка индикатора Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.
Основные причины
- Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
- Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
- Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
- Перегорел индикатор – светодиод (лампочка) вышла из строя.
- Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
- Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

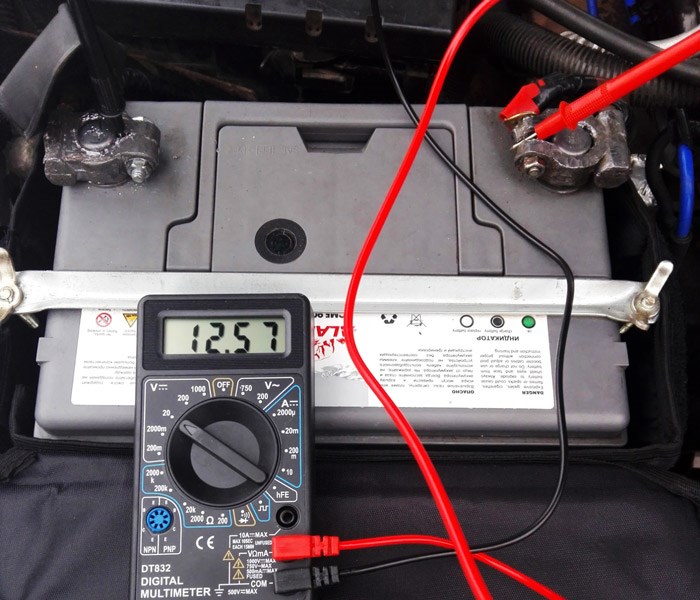

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:
- без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
- под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).
Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.
Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.
После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».
Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

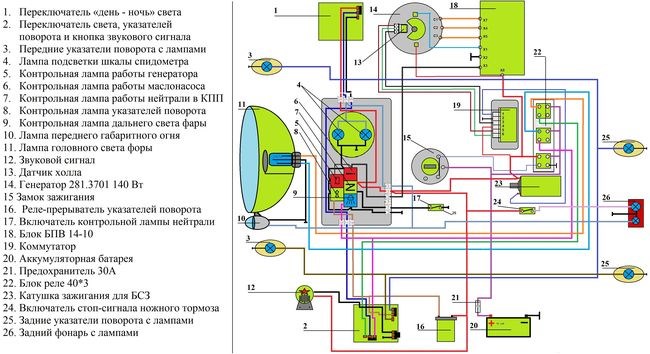

Элементы и схема проводки Иж Планета 5, как обнаружить неисправность
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Как устранить неисправность
Предохранитель : разница между БПВ 56-65-02-Г и БПВ 56-65-01 в том что у первого разьем «папа» сделан в корпусе (и нам придется его выламывать и вместо него припаивать провод), а у второго диодного моста он сделан в виде дополнительного провода.
