OpenDiag — программа для диагностики электронных блоков управления преимущественно отечественных марок автомобилей. Утилита имеет две редакции — платную и бесплатную с урезанным функционалом. Интерфейс программы выполнен на русском языке. Для работы достаточно любого компьютера под управлением Windows XP или выше.

При помощи программы OpenDiag можно считать данные с диагностических адаптеров ELM327, но не только. Также утилита поддерживает обмен данными с K-line, CAN и различными разновидностями J2534-адаптеров. Работа с CAN и J2534 возможна только из платной версии OpenDiag.

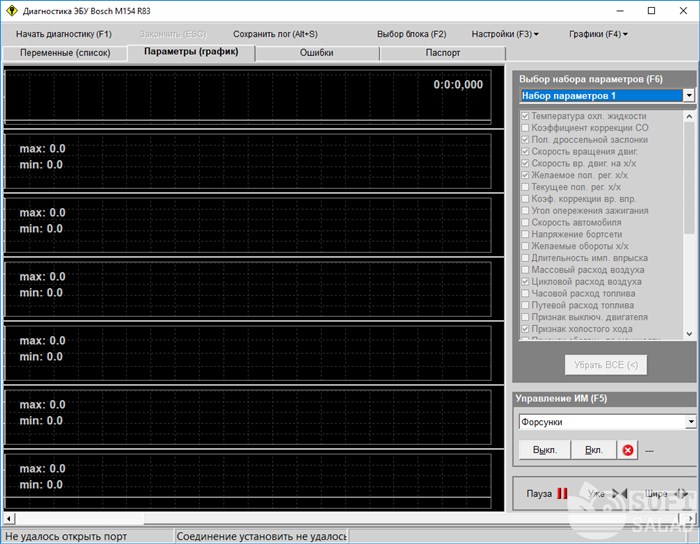

Приложение OpenDiag успешно считывает информацию с электронных блоков трех марок отечественных автомобилей:

• ВАЗ. Поддерживается порядка 19 моделей электронных блоков, используемых в автомобилях ВАЗ. В их число входят различные модели ЭБУ Итэлма, Январь, Bosch, EMS, Микас, Автэл.


• ГАЗ и УАЗ. Порядка 14 моделей электронных блоков Bosch и Микас.

Кроме того, при помощи OpenDiag также диагностируются противоугонные системы, модули электропакетов, рулевые электроусилители, подушки безопасности, антиблокировочные системы, системы климат контроля, автоматические коробки передач и другое дополнительное оборудование авто (преимущественно марок ВАЗ).

Среди программных пользовательских функций OpenDiag отметим:

• Возможность подключения дополнительных модулей для считывания и обработки данных ЭБУ иномарок (Renault и Hyundai).


• Возможность настройки и сохранения собственных наборов диагностических параметров.


• Возможность импорта, экспорта и редактирования файлов допуска параметров.


• Построение графиков, считывание ошибок и сервисных записей с выводом всего перечисленного на печать.


• Запись идентификаторов электронных блоков управления, активация регистратора, сохранение графиков в памяти с предварительной настройкой буфера обмена для их хранения и другие возможности.

Помимо Windows, программа OpenDiag также доступна для смартфонов под управлением Android. Бесплатная версия OpenDiag не поддерживает некоторые модели блоков управления и дополнительного электронного оборудования автомобилей. Также недоступны почти все пользовательские функции, кроме (и те с ограничениями) настройки и сохранения наборов параметров и сохранения графиков в памяти.

Полнофункциональная версия приложения OpenDiag на момент написания обзора имела стоимость в 4950 руб. (без учета возможной надбавки официальными дилерами).

Автосканер ELM327. Инструкция по работе с OBD2. Семейный-Автомобиль

• SSM/UFRXX (текущее/желаемое положение РХХ — регулятора холодного хода).


• TATE/ADS (параметры клапана продувки адсорбера).


• UOZ (угол опережения зажигания).


• EGR (параметры системы рециркуляции выхлопных газов).

Разъём DIAGNOSIS Toyota Так вот сегодня поговорим о таком замечательном приборе как ELM327, который поможет сэкономить Вам кучу времени, нервов и денег. Я расскажу что это за сканер, сколько он стоит, как им пользоваться, какие автомобили можно диагностировать.

Модели автомобилей Toyota выпущенные в 1988-1996 годах

В этих автомобилях начинают устанавливать многоштырьковые разъемы. Их разновидности вы можете увидеть ниже, в таблице.

В нашей статье речь пойдёт о третьем виде разъёма, пожалуй самый часто встречающийся разъём, в автомобилях Toyota, конца 90-xx — начала 2000-хх годов. Хотя ниже изложенная информация по считыванию кодов самодиагностики и их расшифровке, подойдёт и для других видов разъёмов.

2.1 Диагностический разъём Toyota 22-pin

2.2 Распиновка разъема

2.3 Считывание кодов самодиагностики двигателя «Normal Mode»

1. Замкните перемычкой выводы TE1 и E1 диагностического разъема.


2. Включите зажигание, установив замок зажигания в положение «ON» и считывайте коды неисправностей по миганию индикатора «CHECK ENGINE».

• Код неисправности состоит из двух цифр. Первая цифра определяется по первоначальной серии вспышек, затем после паузы в 1.5 секунды, следует вторая серия вспышек, которая соответствует второй цифре кода.


• Если кодов неисправностей два или более, то первым будет высвечиваться наименьший код, а затем остальные коды, в порядке возрастания. Между кодами будет пауза 2.5 секунды.


• После того как все коды будут выведены, наступит пауза в 4.5 секунды, а затем все коды повторятся снова.

информация по разъёму DIAGNOSIS Toyota

Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

«Плюс» батареи. Появляется при включении зажигания.

Вывод коммутатора — для выносного тахометра.

Вывод для чтения кодов системы EFI.

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

TOYOTA — Самодиагностика OBD-I & OBD-II — Toyota Camry, 3.0 liter, 1993 year on DRIVE2

• подсоединть два провода к выводам «TC» и «AB»


• включить зажигание и подождать не менее 6 секунд


• поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)


• после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты

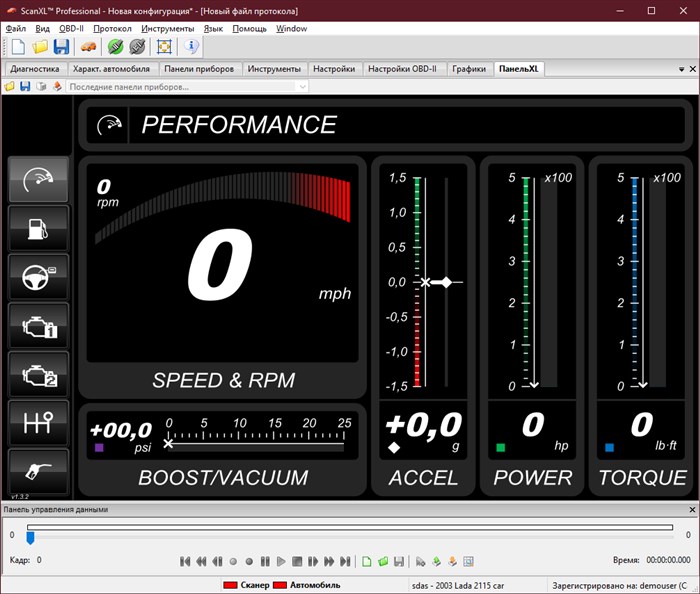

Программы для адаптеров OBD-II (ELM 327) и диагностики автомобилей на ПК Самодиагностика — OBD-II ( Разъём DLC №3 )

TOYOTA — Самодиагностика OBD-I & OBD-II

Скомпилировал для себя данные из многих источников. Буду сюда с телефона заглядывать))
Вроде бы получилось самое полное изложение. ЕЩЁ ПОДРОБНЕЕ ТУТ
Жаль DRIVE2 не поддерживает табличное представление, было бы красивее ))

Перед диагностикой проверьте:
1 Напряжение аккумулятора не ниже 11V.
2 Дроссельная заслонка находится в закрытом положении.
3 Всё вспомогательное оборудование (магнитола, климат, парктроники и др.) выключено.

Для диагностики нам понадобится перемычка, сделанная из скрепки или проволоки.
Для дублирования индикации на месте можно воспользоваться светодиодом или индикаторной лампочкой. (контакт W — Вывод лампочки «Check Engine». )

Принцип индикации:
При отсутствии неисправности индикатор мигает с частотой 0,25 секунды.
При неисправности индикатор выдаёт с начала десятки через 0,5 секунды, потом пауза 1,5 секунды и единицы с паузой 0,5 секунды.
При наличии двух и более кодов, пауза между ними 2,5 секунды.
После вывода всех кодов, наступает пауза 4,5 секунды, а затем коды повторяются.

Разъёмы:
Тип разъема №1 — 20-ти контактный прямоугольный разъем DLC №1.
Расположение: под капотом. Как правило, закрыт крышкой «DIAGNOSIS»

Примечание: На автомобилях с OBD-II для внутреннего японского рынка установлен разъем DLC №1,
но в нем отсутствуют контакты «TE1», «TE2», «W», «VF», «CCO», «OX», «IG-«

ABS — Диагностика неисправностей:
Используется для считывания кодов самодиагностики дополнительных устройств автомобиля
(Перемыкание «TС» и «E1» в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

Коды неисправностей бензиновых двигателей:

11 — Норма

12 — Датчик положения коленчатого вала (P0335) — Сигнал RPM

Не поступает сигнал NE к ECM в пределах нескольких секунд после запуска двигателя.
Не поступает сигнал G к ЕСU при частоте вращения коленчатого вала двигателя от 500 до 4000 об/мин.
Что смотреть: Электрическая цепь распределителя зажигания.
Распределитель зажигания.
Блок зажигания. Электрическая цепь блока зажигания. Электрическая цепь стартера. Блок ЕСМ.

13 — Датчик положения коленчатого вала (P0335, P1335) — Сигнал RPN

Не поступает сигнал NE к ЕСМ при частоте вращения коленчатого вала двигателя более 1500 об/мин.
Что смотреть: Электрическая цепь распределителя зажигания. Распределитель зажигания. Электрическая цепь блока зажигания. Блок зажигания. Блок ЕСМ.

14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)

Не поступает сигнал IGF подряд 8 раз к блоку ECМ.
Что смотреть:
Электрическая цепь блока зажигания. Блок зажигания. Блок ЕСМ.

Подключение компьютера для диагностики двигателя Тойота Королла (Toyota Corolla) • DRIVER S TALK

Распиновка диагностического разъема тойота 22. Распиновка контактов диагностического разъема Toyota. модели c установочной кнопкой и с разъемом DLC1 HobDrive включает в себя показатели датчиков ТС, диагностику двигателя, запись поездок, планирование маршрута и расчет расхода топлива. Полная версия HobDrive, по сравнению с демо-версией обладает несколькими преимуществами: непрерывное отслеживание ошибок, отслеживание расхода топлива за час, день или указанный период времени.

Какие автомобили можно продиагностировать ELM327

Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.

Диагностический разъем OBD-II

Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.

6 приложений для диагностики автомобиля через OBD

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;


2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.


3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

FORScan Главная Распиновка разъемов Распиновка диагностических разъемов Toyota. Марки и года (ориентировочно): часть моделей до г. Назначение выводов диагностического разъема.

Разъём DIAGNOSIS Toyota

Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

«Плюс» батареи. Появляется при включении зажигания.

Вывод коммутатора — для выносного тахометра.

Вывод для чтения кодов системы EFI.

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»

Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

• Включите зажигание.


• Перемкните выводы «ТС» и «E1» разъема DLC1.


• Снимите перемычку с выводов «WA» и «WB».


• Через 4 секунды считайте код по количеству вспышек индикатора ABS.


• Снимите перемычку с выводов «TC» и «E1».


• Установите перемычку на выводы «WA» и «WB».

• Включите зажигание.


• Перемкните выводы «ТС» и «E1»


• Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.


• Индикатор должен выводить код нормы (мигать 2 раза в секунду).


• Выключите зажигание.


• Снимите перемычку с выводов «TC» и «E1».


• Убедитесь, что индикатор ABS погас.

Коды самодиагностики SRS (Toyota) считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1». Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки.
