Программы и драйвера под различные ОС на ПК и смартфоны (планшеты)

ScanMaster ELM 2.1

Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.

OpenDiag

Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.

Работает с адаптерами: USB, Bluetooth

FORScan

Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.

ELMConfig

Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.

Работает с адаптерами: USB

ScanXL

Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.

Работает с адаптерами: USB

PROScan

Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.

Работает с адаптерами: USB

TiggoDiag 1.2.0.3

Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.

Работает с адаптерами: USB

Лучшая программа OBD2 для Андроид и Windows

Как узнать совместимость сканера с автомобилем по году выпуска

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Одно из главных достоинств протокола OBD2 унификация кодирования неисправностей, что гарантирует одинаковую их интерпретацию независимо от марки модели транспортного средства. Выполняет полное сканирование автомобиля, с диагностикой, мониторингом и ведением журнала статистики. Для каких моделей авто подходит сканер ELM327 OBD2 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Адаптер OBD2 ELM327 1.5 Bluetooth — автосканер или просто игрушка… — Skoda Roomster, 1.6 liter, 2010 year on DRIVE2

Как подключить и пользоваться автосканером OBD2 Недавно реально задумался над вопросом самостоятельной компьютерной диагностики своего авто.

Как узнать совместимость сканера с автомобилем по году выпуска

Япония – вторая страна, которая с 2000 года массово стала оснащать 16 контактными DLC свои Тойоты, Ниссаны, Мазды и другие модели авто, поставляемые в США и Европу. С 2003 года принимается японская версия стандарта JOBD и для праворульных моделей. С этого времени их также можно продиагностировать с помощью сканеров на базе ELM327.

В Западной Европе 16 Pin разъём сначала появился на машинах с бензиновыми двигателями, а затем и на дизелях. Произошло это соответственно в 2001 и в 2004 годах.

В России данный стандарт не является обязательным, что не мешает автомобилестроителям, включая АвтоВАЗ и ГАЗ, выпускать для экспорта модели с разъёмом 16 Пин. Следовательно, устройство подходит и для многих отечественных легковых машин и микроавтобусов.

Ниже приведена таблица, которая поможет ориентировочно определить, для каких авто подходят приборы ELM327 OBD2. Примите во внимание, что автомобили, произведенные в указанных странах для экспорта, могли и ранее оснащаться разъёмами 16 Pin.

Важно: если у вас авто с разъёмом другого типа, например, 12 Pin или 14 Pin, вы также сможете использовать ELM327, но через переходник. Главное, чтобы поддерживался интерфейс OBD2.

Программы и драйвера для диагностических сканеров под все ОС

ScanMaster ELM 2.1

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Знать все о техническом состоянии машины, выявлять неисправности еще до их проявления, сбрасывать ошибки Check Engine , не прибегая к услугам автосервиса можно, если купить ELM327 OBD2. Из плюсов определение скорости и местонахождения авто с помощью GPS, наличие консольного режима для опытных пользователей, ведение журналов и выгрузка информации в Интернет, установка пользовательских настроек для работы с широким спектром параметров. FORScan По всем вопросам пишите мне, я обязательно объясню все нюансы!

OBD Авто Доктор

Engine Link Работает с адаптерами: USB

Программы для Windows

Кроме мобильных приложений для телефонов на ОС «Андроид», для автодиагностики можно использовать программные приложения для ОС Windows.

• Утилита ScanMaster-ELM , работающая с любыми видами адаптеров ELM327. Возможности этого ПО достаточно широкие: удобный и понятный интерфейс, мониторинг работы мотора в реальном времени, построение графиков, просмотр, расшифровку и удаление ошибок. Минусы таких приложений: необходимость покупки лицензии для использования ряда функций и требование русификации для упрощения работы.


• Диагностическая утилита – PCMScan , которая легко определяет неисправности европейских, американских и азиатских машин, получает данные со стоп-кадра и удаляет ошибки в ЭБУ. Для расширения функционала можно добавлять сторонние плагины. Из плюсов: многофункциональность, бесплатная демо-версия. Минусы: необходимость покупки платного ПО для подключения некоторых опций и русификации.


• Мультифункциональная программа автодиагностики для ОС Windows – FORScan. Обрабатывает данные датчиков в реальном времени, считывает основные параметры и сбрасывает коды ошибок. Плюсы: Возможность получения данных практически обо всех функциональных узлах и основных системах авто. Минус: рассчитана на диагностику только 4 марок авто – Ford, Mazda, Lincoln и Mercury.

OpenDiag Mobile

ELM327 программы для Android устройств (смартфон или планшет) У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

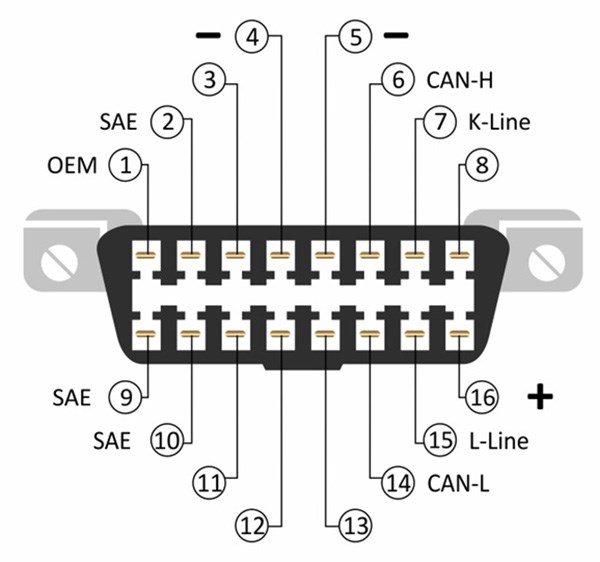

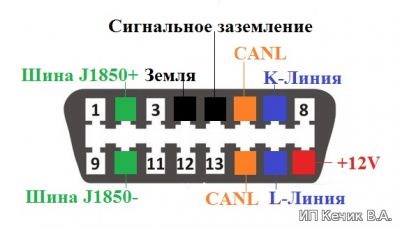

Распиновка разъёма OBD2

Как уже отмечалось, стандартом предусматривается использование разъёма трапециевидной формы с 16 пинами, почти половина из которых зарезервирована для самостоятельного использования автопроизводителями. Схема контактов (распиновка ОБД2 разъёма) представлена на следующем рисунке:

1. зарезервировано для автопроизводителей;


2. SAE-J1850/1850 (+);


3. зарезервировано для автопроизводителей;


4. заземление кузова автомобиля (масса);


5. сигнальное заземление;


6. высокоскоростная CAN-шина;


7. двунаправленная шина K-Line;


8. зарезервировано для автопроизводителей;


9. низкоскоростная CAN-шина;


10. SAE-J1850/1850 (-);


11. зарезервировано для автопроизводителей;


12. зарезервировано для автопроизводителей;


13. зарезервировано для автопроизводителей;


14. высокоскоростная CAN-шина;


15. шина стандарта L-Line;


16. плюсовой контакт питания от АКБ.

Подключение сканера к IPhone

• сначала подключаем сканер к разъёму OBD-2 на ЭБУ;


• включаем смартфон, запускаем поиск доступных соединений;


• появится список устройств со включённым Bluetooth, выбираем наш адаптер;


• вводим код (пароль) подключения, который можно узнать из документации к автосканеру.

ScanMaster ELM 2.1 Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути «Настройки адаптера OBD-Тип подключения» и выбрать пункт «Bluetooth»:

Адаптер OBD2 ELM327 1.5 Bluetooth — автосканер или просто игрушка…

Недавно реально задумался над вопросом самостоятельной компьютерной диагностики своего авто.

Почитав много форумов и различных статей я выделил для себя 2 автомобильные сканеры, которые подходят для моей «Ласточки». Они имеют достаточно широкий функционал за относительно небольшую цену, а именно:

Но выбрасывать кругленькую сумму за оригинальный авто сканер я не хотел (так же как и покупать дешевую китайскую копию), поэтому решил начать с чего-то простого, а именно с ELM327.

ELM327 — диагностический сканер для автомобилей, оснащенных диагностическим разъемом OBDII. Работает по К линии или CAN-шине.

В интернет есть много предложений где можно купить данный сканер.

Внимание! В продаже появились поддельные адаптеры версии 1.5. Внутри установлен дешевый чип, тот же что и в адаптерах с версией 2.1! Будьте осторожны, они стоят намного дешевле реальной версии 1.5!

Нужно брать только реальную версию 1.5! С чипом PIC18F25K80!

Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер — поможет ELM327 Identifier.

ELM327 Identifier — разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

ELM327 Identifier посылает почти все возможные AT команды и показывает, какие из них, официально поддерживаются Вашим ELM327 адаптером. Таким образом, Вы можете очень быстро выяснить, действительно ли заявленная версия адаптера соответствует действительности или же это подделка.

Некоторые AT команды требуют подключение к автомобилю по определенным протоколам. Поэтому, для корректных результатов эти команды не проверятся данным приложением. Общее количество AT команд — 103.

Выбрал по трем причинам:
— Реальная версия адаптера 1.5 и качественный чип
— Кнопка ON / OFF
— Услуга OLX доставка

Скажу честно после года пользования ELM327 впечатления только положительные. Как год назад подключил его к машине, так он год с нами и катается))) Когда надо включил, не надо — выключил. Компактный, хорошо прячется под крышкой предохранителей. Легко подключается к телефону. Соединение держит стабильно.

К сожалению он не имеет того функционала что профессиональные сканеры но пока что мне хватает)))

А теперь я вкратце расскажу Вам о программах, которыми я пользуюсь:

Olivia Drive | ELM327 OBD2 — приложение представляет собой бортовой компьютер для автомобилей работающих по интерфейсу OBDII с помощью стандарта SAE J1979 который умеет отображать следующие параметры:

InCarDoc

Описание стандарта OBD2 на уровне диагностического разъёма Специальных знаний или опыта работы для базовой проверки машины не требуется. Нужно знать, где находится диагностический разъем, а также иметь необходимые инструменты.

Содержание статьи:

Ну что же, друзья, переходим к сути вопроса. А начнем, пожалуй, с выбора диагностической программы, которую предварительно нужно установить на телефон с операционной системой Android. И здесь я был приятно удивлен выбором. Оказывается, он есть. 😉

Ведь до того, как вникнуть в тему мне казалось, что кроме приложения Torque Pro (OBD2) больше ничего нет. Но нет, я ошибался. В этой нише представлены разные программы, в том числе, как я понял, от русских разработчиков.

И вот тут сыграла привычка, поскольку выбор все-таки пал на то, что больше всего на слуху. Поэтому из всего ассортимента использовать будем все же именно Torque. Честно скажу, даже не разбирался в преимуществах именно этой программы, просто скачал ее и все:

К слову надо сказать, что она имеется двух видов: Lite и Pro. Последняя платная. Стоимость составляет 4 доллара с небольшим хвостом. Но выбрать пришлось именно вариант за деньги, ведь бесплатный имеет какой-то очень убогий интерфейс.

Еще одной приятной новостью будет тот факт, что на всем известном форуме 4PDA имеется большая ветка, посвященная данному приложению. Если там покопаться, то можно найти много чего интересного. Например, довольно внушительный список авто, с которыми гарантированно работает автосканер ELM327 через bluetooth.

Итак, первым делом нужно подсоединить адаптер к диагностическому разъему машины (на примере Kia Rio). На всякий случай делать эту процедуру следует на заглушенном двигателе. Как говорится, лучше перестраховаться:

Затем включаем зажигание, заводим мотор и нажимаем кнопку «ON» на самом сканере. После этого на телефоне с Android активируем bluetooth и запускаем поиск новых устройств. Обнаруживается некто «OBDII»:

Вводим ПИН-код. В нашем случае это «1234». А вообще, комбинации могут быть разные, поэтому этот момент нужно сразу уточнять у продавца, если в описании товара об этом ничего не говорится:

На следующем шаге открывается главное окно программы Torque Pro. В моем случае соединение с блоком управления машины настроилось автоматически, поскольку на главном приборе можно увидеть обороты двигателя:

Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути «Настройки адаптера OBD-Тип подключения» и выбрать пункт «Bluetooth»:

ScanMaster Lite

DashCommand

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Из плюсов интеграция с большинством адаптеров включая дешевые китайские модели , стоп-кадрами и графическими изображениями параметров, возможность получения полной паспортной информации, включая версию прошивки и VIN. В этой программе больше показателей отчетности и есть различные диаграммы, которые отсутствуют в Piston. Toad PRO По всем вопросам пишите мне, я обязательно объясню все нюансы!

ScanMaster

Подключение сканера к ПК с ОС Windows В зависимости от модели, данные о работе двигателя, ЭБУ и других систем автомобиля выводятся на экраны ноутбуков, планшетов и смартфонов.
