Все о передних, задних и противотуманных фонарях автомобиля ВАЗ 2114 и 2115

Исправные фары на ВАЗ 2114 отлично справляются с освещением дорожного полотна в любое время суток. При возникновении неисправности ухудшается сила луча, пропадает галка и появляются вредные засветки. Для безопасного вождения нужно следить за оптикой, проводить настройку и менять модули в случае повреждений.

С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.

Устройство фары ВАЗ 2114 не отличается сложностью или современными решениями. Для замены ламп оптику не требуется демонтировать, а регулировка пучка осуществляется с помощью встроенных барашков.

К минусам передней оптики относится появление трещин на стекле из-за попадания камней или резкого перепада температуры при эксплуатации.

Передние фары

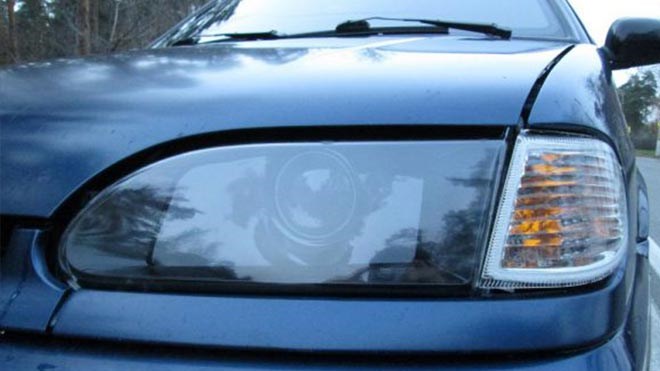

В продаже встречаются линзованные передние фары на ВАЗ 2114 под галоген и ксенон. Спортивные модификации прикрыты прозрачным стеклом с отсутствием рефлективных линий. Для формирования галки используется внутренний отражатель линзы. В такой оптике ВАЗ используется две отдельные лампы — на дальний модуль и ближний свет.

Устройство переднего фонаря, устанавливаемого заводом:

• блок с отражателем для ближнего и дальнего луча;


• отдельная лампа габаритных огней;


• указатель поворота из прозрачного оранжевого пластика.

Отличительная черта — стеклянный щиток со специальными линиями, которые направляют пучок света на дорожное полотно.

При монтаже модифицированных фонарей требуется подключение дополнительного питания, блоков розжига и настройка угла положения луча. Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль.

К плюсам установки спортивной оптики относится увеличение светового пятна, а к минусам – дополнительные манипуляции с проводкой и низкое качество предлагаемой замены.

Задняя оптика

Если штатная передняя оптика отличается надежностью и высоким качеством, то задние фонари ВАЗ 2114 часто капризничают и не работают должным образом.

ВАЗ 2115 также страдает подобным недугом и требует постоянного внимания к задним блокам.

Из-за низкого качества контактной группы пропадает указатель поворотов, сигнал заднего хода или габарит. При намокании платы оптика работает неправильно и может моргать стоп-сигналом вместо указателя поворота. Пластик низкого качества изгибается при нагреве, из-за образовавшихся зазоров фонарь запотевает, а лампы светят тусклее.

Замена задних фонарей на ВАЗ 2115 самостоятельно

1. Отключить клемму аккумулятора.


2. Открутить четыре болта и снять пластик перед радиатором.


3. Отключить фишки с оптики и поворотника.


4. Отжать удерживающую пружину уголка указателя поворотов.


5. Нажать на пластиковые крепежи и потянуть уголок по ходу автомобиля.


6. Открутить винты, удерживающие фару.


7. Повернуть тягу корректора против часовой стрелки и отсоединить его.


8. Чтобы снять реснички под оптикой, нужно ослабить винты бампера около фонаря, отогнуть уголок и открутить крепеж.

Не горят габариты ваз 2115 задние — в чем причина, как починить Современный автомобиль – это сложная система из узлов и механизмов, которые должны слаженно взаимодействовать. Система зажигания.

Модернизация задних фонарей Ваз 2115

Автосвет

Недавно сам озадачился работой задних фонарей на моей 15-ке. Они то все дружно загорались, то промаргивали. Порывшись в интернете и прочитав разные статьи по модернизации проводки задних фонарей, решил приступить к делу.
Пошёл в магазин искать необходимые детали. Но патронов от копейки в наших магазинах не оказалось. Подумав решил посмотреть чем богата местная авторазборка.

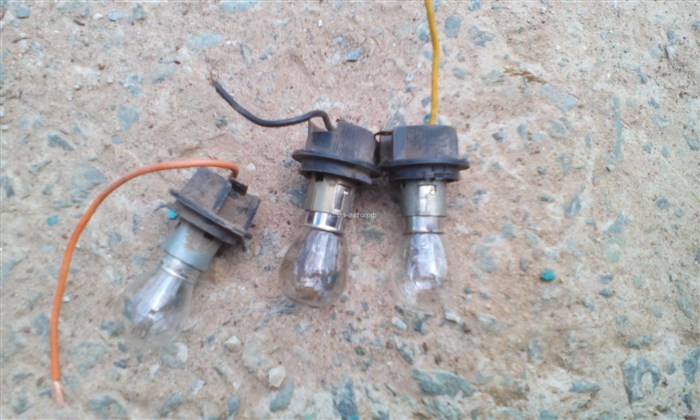

Самые легко доступные оказались задние патроны от старой «газели» (от новой патроны немного другие и у лампочек не совсем стандартные цоколи). Дальше вынимаем плату задних фонарей, отвёрткой поддеваем пластмассовые патроны. Вынув патроны, аккуратно обрезаем ленту, оставив контакты к которым будем припаивать провода.

Ленту не выкидываем.
Отмечаем и затем высверливаем отверстия под патроны в тех же местах где были установлены ранее.

«Газелевские » патроны для лучшего прилегания и уменьшения размеров лучше обработать, спилив ножовкой по металлу лишнее. Дрелью лучше сверлить отверстия до 10 мм. Дальше если есть свёрла большего диаметра, то для избегания разрывов пластика, лучше сверлить в ручную и затем доводить обычным ножом срезая всё лишнее.

Вклеиваем патроны, проверяем контакт центральной части. Если контакт вызывает сомнения, то лучше перепаять.

К минусам припаиваем провода и изолируем их. Я изолирую термоусадочной трубкой, нагревая её с разных сторон нелужёной частью жала паяльника. Сверлим отверстие для проводов и выводим всё во внутреннюю сторону.

Схема, тюнинг и доработка задних фонарей ВАЗ 2115: почему не работают и не горят стоп-сигналы

Не горит левая сторона габаритов ваз 2115. Перед обратной сборкой очищается поверхность, наносится новый клей и аккуратно прикладывается стекло.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

Замена неработающей лампочки

• всю поверхность заднего фонаря покрыть клейкой лентой, сверху стеклотканью, на которую будут устанавливаться накладки;


• покрыть стеклоткань в несколько слоев эпоксидной жидкостью, и сделать это так, чтобы сверху не было дефектов;


• дождаться высыхания жидкости, затем заготовку для накладки снять и наметить на ней контур будущего украшения;


• вырезать режущим инструментом профиль на шаблоне;


• отшлифовать мелкозернистой наждачной бумагой;


• покрыть грунтовым слоем для защиты от коррозии, затем нанести краску и покрыть специальным защитным лаком;


• вмонтировать светодиодные заготовки.

Идеи тюнинга задних фар При этом есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:
