Ваз 2112 Горит Лампа на Панели Приборов Обозначения индикации

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Лампы в приборной панели ВАЗ 2110: как заменить если сгорела

• контрольную лампочку на двенадцать Вольт,


• две отвертки (с плоским и крестообразным жалом),


• мультиметр,


• пассатижи,


• ножик,


• для зачистки контактов используйте наждачную бумагу.

Расшифровка обозначений на экране штатного бортового компьютера ваз 2110 2111 2112 Если у вас ВАЗ 2112 тюнинг доступен для панели не слишком широкий. Но можете установить дополнительную подсветку приборов, чтобы ночью в темноте видеть все показания. Это просто смотрится стильно, особенно если использовать для подсветки тюнинговый синий цвет.

Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке.

Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

Следует помнить, что в процессе эксплуатации важно периодически контролировать уровень ТЖ, использовать только рекомендуемые жидкости для долива, а также своевременно менять жидкость и прокачивать тормоза.

Идем далее. Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.


• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Описание панели приборов ваз 2112: обозначения, ремонт европанели, схема и фото

1. Неисправность датчика уровня тормозной жидкости. Для того, чтобы убедиться в его исправности, необходимо при заведенной двигателе извлечь из бачка поплавок и изменить его положение в емкости. Если индикация на панели не изменилась, значит именно это и есть причина ее возникновения.

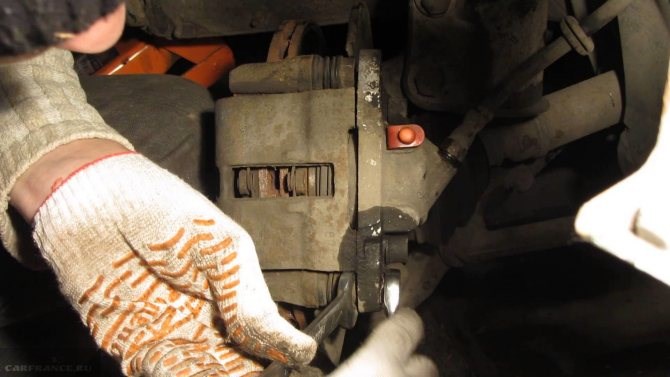

2. Утечка тормозной жидкости. Визуальный осмотр цилиндров на колесах на предмет следов жидкости. Чаще всего протечки происходят на задних барабанах.


3. Разрыв или трещины тормозного шланга. При осмотре найти такие повреждения не составит труда. Наиболее часто неисправности возникают в местах изгиба.

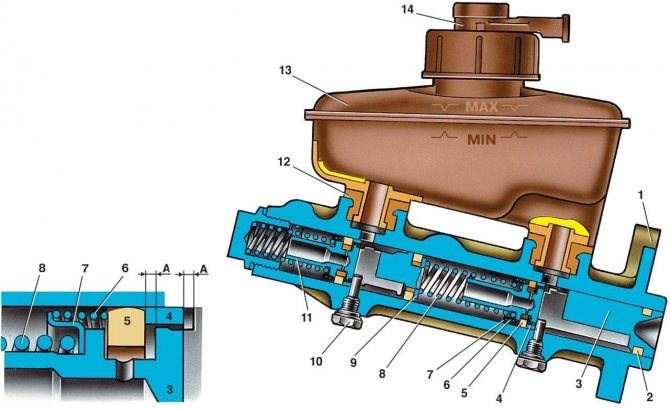

4. Повреждение главного тормозного цилиндра. Наиболее частое место, где происходит разрыв – это уплотнительная резинка около вакуумного усилителя. При визуальном осмотре видно, что жидкость протекает на корпус коробки переключения передач и на щиток, расположенные на левой стороне.

Горит лампочка аккумулятора на панели приборов ваз 2110 17 — Индикатор включения стояночного тормоза.

Как снять приборку

На ВАЗ 2110 снять приборную панель с торпедо не составляет никакого труда, а из инструментов понадобится лишь крестовая отвертка и пассатижи или гаечный ключ. С их помощью мы снимем с аккумулятора плюсовую клемму перед началом работ. Итак, опускаем руль и отворачиваем 4 винта, которыми крепится декоративная накладка.

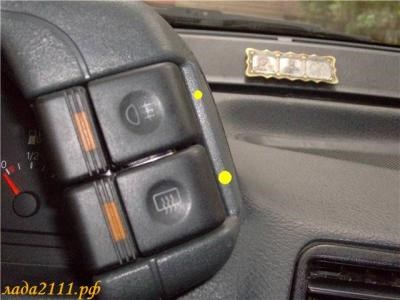

Освобождение декоративной накладки на ВАЗ 2110

После этого тянем накладку на себя, и она легко снимается, повиснув на проводах переключателей. Чтобы накладка не мешала, провода от переключателей можно отсоединить – они на разъемах.

Отсоединение проводов от переключателей и снятие кнопок, расположенных на декоративной накладке

Перед тем как отключить разъемы, не забудь их промаркировать, чтобы при сборке не перепутать!

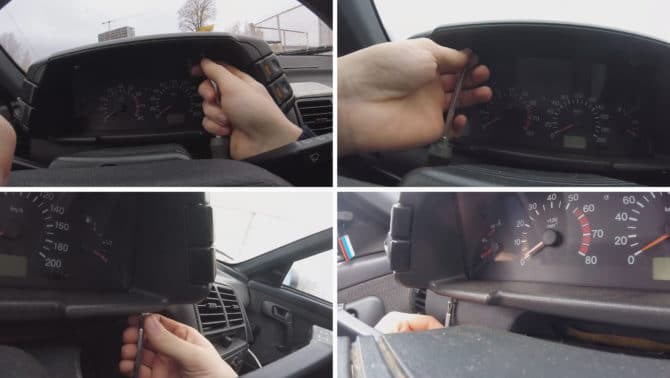

Итак, теперь перед нами приборка, которую держат два винта, расположенные по бокам.

Щиток приборов крепится при помощи двух винтов

Отворачиваем их и осторожно вынимаем панель, не забывая, что и она на проводах. В принципе, питающие консоль приборов провода в ВАЗе можно и не отключать, так как их длины достаточно для замены ламп.

На десятке достаточно длинные провода, они дают заменить лампочки без отключения разъемов к содержанию ↑

Приборная панель Ваз 2110 – описание кнопок, чтение ошибок, причины выхода из строя.

• 1, 5, 7, 8, 12, 15 и 20 – подсветка системы стрелочных приборов;


• 3 – контроль правого указателя поворота;


• 4 – контроль левого указателя поворота;


• 9 – аварийно низкое давление масла;


• 10 – стояночный тормоз;


• 11 – неисправен генератор (аккумуляторная батарея не заряжается);


• 13 – включение аварийной сигнализации;


• 14 – неисправность систем двигателя;


• 16 – контроль включения дальнего света;


• 17 – критически низкий уровень тормозной жидкости;


• 18 – контроль включения наружного освещения (габаритные огни и ближний свет);


• 19 – датчик критического уровня топлива (резерв 6-7 л).

При запуске двигателя загорается восклицательный знак ваз 2110 Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Фотогалерея

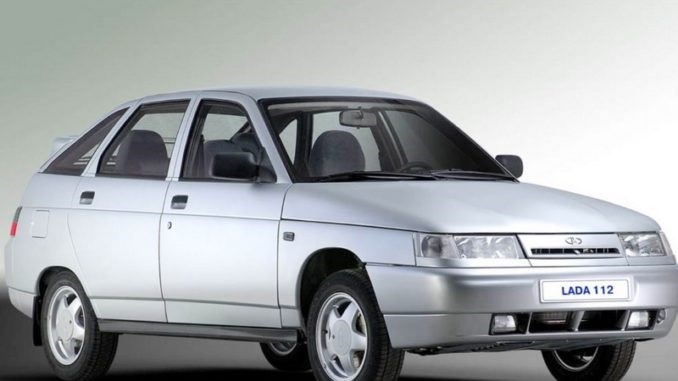

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Схема электрооборудования ВАЗ-2112

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Схема управления двигателем ВАЗ-21124

Как проверить приборную панель ваз 2110

• понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;


• воздухопровод;


• различные вставки, кнопки (5 штук) и колодки;


• новый жгут проводов, подходящий для схемы подключения;


• кронштейны для крепления приборного щитка;

Что делать если горит лампочка зарядки аккумулятора? Или вот вам еще один пример: у вас случилась утечка тормозной жидкости, а лампа не работает, и опять-таки комбинация приборов не оповестит вас о том, что «тормозуха» ушла из бачка. А когда вам необходимо будет резко затормозить, эффективности торможения может не хватить для быстрой остановки автомобиля, что приведет к еще более печальным последствиям, чем в первом примере.

Добавлю еще про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12. — Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов. — Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять. — Сигнализатор непристегнутогоPремня — это понятно из рисунка.

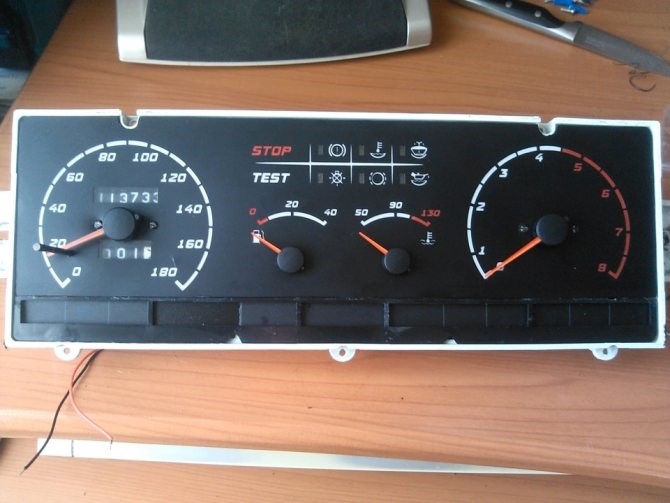

Обозначения индикации

• Образец индукционного спидометра;


• Модель тахометра;


• Указатель стрелочного типа для регулировки температуры ОЖ;


• Прибор для определения уровня топлива в баке.

Какие лампы установлены и сколько их Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

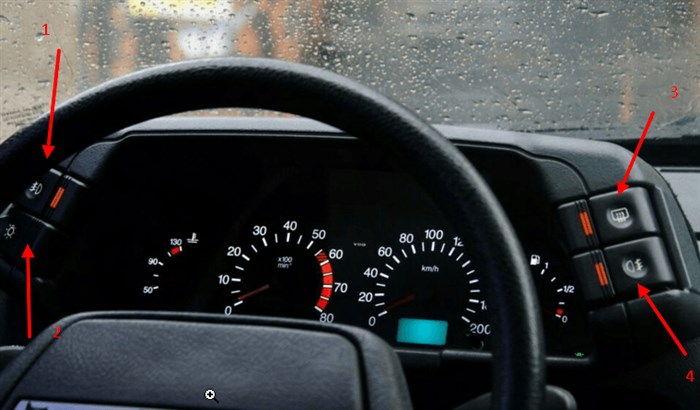

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

1. Кнопка включения/ выключения передних противотуманных фонарей.


2. Включение/выключение наружнего освещения.


3. Обогрев заднего стекла


4. Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой. Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

1. Включение/выключение рециркуляции


2. Кнопка установки дополнительного оборудования (например стеклоподъемников)


3. Включение/выключение аварийной световой сигнализации


4. Кнопка установки дополнительного оборудования (например стеклоподъемников)

Фотогалерея

1. Индикатор наличия масла в топливе


2. Индикатор включение ручного тормоза


3. Индикатор автоматической зарядки аккумуляторной батареи


4. Индикатор исправности работы двигателя


5. Дополнительный индикатор исправности работы двигателя


6. Включение левого поворота


7. Включение правого поворота


8. Индикатор дальнего света фар


9. Индикатор уровня тормозной жидкости


10. Индикатор наличия топлива


11. Индикатор контрольной лампы включения габаритов

Схема жгута панели приборов А вот дополнительных материалов нужно определенное количество:

Проверка всех приборов на панели одним нажатием!

Или вот вам еще один пример: у вас случилась утечка тормозной жидкости, а лампа не работает, и опять-таки комбинация приборов не оповестит вас о том, что «тормозуха» ушла из бачка. А когда вам необходимо будет резко затормозить, эффективности торможения может не хватить для быстрой остановки автомобиля, что приведет к еще более печальным последствиям, чем в первом примере.

Как проверить все лампы, стрелки на своей машине?

Итак, в очень многих современных автомобилях есть довольно полезная функция, которая может вам продемонстрировать работу всех ламп, указателей и стрелок на щитке приборов при помощи одного нажатия кнопки, которая располагается на самой комбинации внизу чаще всего и предназначена для сброса суточного пробега.

Итак, при выключенном зажигании необходимо нажать на кнопку сброса пробега и не отпуская её, включить зажигание:

После этого все стрелки на приборке начнут крутиться по всему рабочему диапазону, и все лампочки должны одновременно загореться. Именно в этот момент можно проверить и убедиться в работоспособности всех датчиков, ламп и указателей.

Эта инструкция действует не только для отечественных автомобилей, но и таких марок как Рено, Фолкьсваген, Шкода, но могут быть незначительные нюансы при запуске и лучше для каждого автомобиля конкретно найти такую инструкцию на профильном форуме.

Более того, помимо теста стрелок и лампочек можно посмотреть сохранённые ошибки по некоторых приборам и элементам автомобиля: тормозной системе, аккумулятору, двигателю и т.д.

Если мой обзор был полезен, не забывайте поставить лайк и подписаться на канал и распространить статью по друзьям и знакомым в социальных сетях. Спасибо зап внимание и до новых встреч на канале- удачных вам дорог!

Обозначения

• Тахометр;


• пидометр;


• Указатель уровня топлива;


• Указатель температуры охлаждающей жидкости;


• Контрольные лампы в количестве 12 штук;


• 6 лампочек подвески щитка приборов;


• Резервное гнездо, предназначенное для контрольной лампы;


• Пара колодок для подключения проводов.

Вышел из строя ДУТЖ 16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.
