Диагностика автомобиля

Процедура проверки двигателей и основных систем автомобилей Ford Focus, Transit, Mondeo и прочих моделей может быть выполнена такими методами:

Диагностика кнопкой одометра

Процесс диагностики без использования стороннего оборудования выполняется так:

1. В замок вставляется ключ и проворачивается, чтобы включить зажигание. Силовой агрегат машины не запускается.


2. На контрольном щитке надо найти клавишу сброса суточного пробега (она располагается под одометром). Кнопка зажимается и удерживается на протяжении нескольких секунд.


3. При зажатой клавише ключ в замке проворачивается во второе положение.


4. На дисплее одометра контрольного щитка после этих действий появится надпись Test, затем клавиша отпускается. Если кнопка будет удерживаться на протяжении более трех секунд в перерывах между диагностикой, то режим самопроверки автоматически отключится. Тогда ключ в замке надо будет провернуть до конца и завести двигатель. Через несколько секунд после этого контрольный щиток вернется в режим самодиагностики.


5. В результате на дисплее приборки авто появятся буквенные символы, сообщающие о неполадках. Их причины и методы устранения определяются в соответствии с расшифровкой.


6. После решения проблемы выполняется выход из режима самодиагностики в автомобилях Форд Фокус, Транзит, Мондео и других моделях. Для этого надо отключить зажигание и удержать клавишу сброса суточного пробега на три секунды и более.

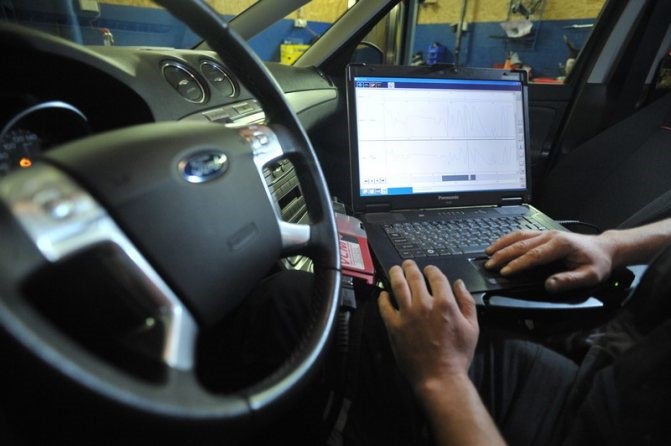

Проверка компьютером и диагностическим ПО

Для получения более точной информации о неполадках потребуется компьютер с установленным диагностическим ПО, а также адаптер с кабелем.

1. Один конец тестера соединяется с ноутбуком, а второй – с диагностическим разъемом. В автомобилях Форд Фокус этот выход располагается слева от рулевого колеса и может быть замаскирован защитной пластиковой накладкой.


2. Производится активация зажигания. В зависимости от модели, его можно не включать (этот момент надо уточнить в сервисной документации).


3. На компьютере запускается программа для проверки всех систем транспортного средства. В большинстве утилит есть возможность выбора конкретного узла, который подлежит диагностике. С помощью программного обеспечения можно узнать об основных параметрах работы автомобиля.


4. Осуществляется процесс проверки, который может занять несколько минут. По истечении диагностики на экране компьютера появятся коды ошибок, которые подлежат устранению. Предварительно их надо расшифровать, чтобы точно определить тип неисправности.

Тип вывода ошибок будет отличаться в зависимости от модели автомобиля и метода диагностики.

Пользователь Denis Zaicev подробно рассказал о выполнении компьютерного тестирования всех систем Форд с помощью специального ПО.

Диагностика перемычкой

Проверка с помощью перемычки выполняется так (для проверки кусок проволоки должен быть оснащен диодной лампочкой):

Форд фокус 2 рестайлинг коды ошибок. Основные неисправности Ford Focus II: чего ожидать владельцу?

• Форд галакси установка ремня генератора


• Отзывы о автобусе Ford transit


• Сколько ремней в Форд фиесте


• Форд Фокус3 хатчбек


• Где usb разъем на Форд Фокусе 2


• Духи от тома Форда в иль де ботэ


• Крепление глушителя Форд куга


• Ford сервис вао


• Новый Ford рейнджер


• Авто Форд все модели отзывы


• Ford gt40 из форсажа


• Система охлаждения Форд Транзит 2 0 бензин


• Масло mobil для Ford Focus 2


• Как заменить предохранитель для прикуривателя Форд Фокус 2


• Ford Scorpio на газу

Коды ошибок Форд Фокус 2 — u1900, p2008 и другие ОБМАНКА НАГРЕВАТЕЛЯ ДАТЧИКА КИСЛОРОДА | Ошибка P0036 .

Как выполнить проверку?

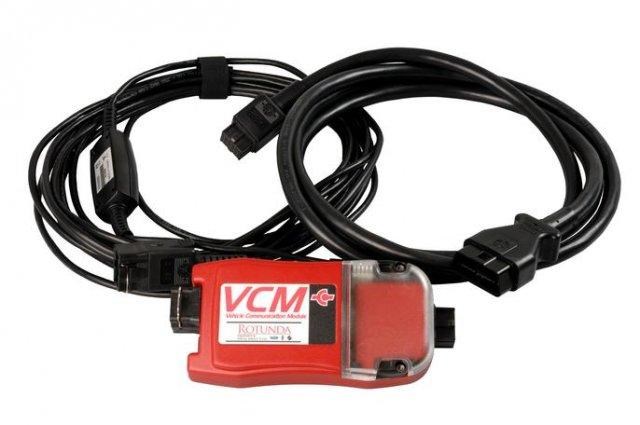

Адаптер с проводом для компьютерной проверки

Для выявления поломок в автомобилях 2000, 2005, 2006, 2007, 2008, 2013 или любого другого года выпуска сделайте следующее:

1. Сядьте на водительское место и включите зажигание, провернув ключ в замке. Запуск мотора выполнять не надо.


2. На контрольном щитке располагается кнопка одометра, предназначенная для сброса пробега. Нажмите на нее и удерживайте на протяжении нескольких секунд.


3. Удерживая клавишу, ключ в замке зажигания надо провернуть так, чтобы он попал в положение II.


4. В этот момент на дисплее контрольного щитка вы увидите надпись «Test», после этого клавишу одометра можно отпустить. При выполнении задачи учтите, что удерживая кнопку в перерывах между проверками на протяжении трех секунд и больше, процесс диагностики будет завершен. Тогда процедуру тестирования надо начинать заново.

1. Найдите разъем для проверки. Он может располагаться под рулевым колесом слева, под магнитолой, за бардачком, в багажном отсеке или в подкапотном пространстве. Обратитесь к сервисному руководству, чтобы точно определить место установки разъема.


2. Подключите к штекеру OBD2 адаптер. Через адаптер производится подключение ноутбука к USB-порту.


3. После подключения включите зажигание. Заводить двигатель не надо.


4. Запустите установленную утилиту на компьютере, с помощью которого будет выполняться проверка. В соответствии с интерфейсом программы нажмите на кнопку «Запуск проверки» либо «Старт». Начнется процедура проверки. Утилита обратится к бортовому компьютеру, который выдаст все коды неисправностей, обнаруженные управляющим устройством. Впоследствии все комбинации покажутся на дисплее ноутбука. По полученным комбинациям надо определить неполадку и исправить ее.

Неисправность системы ESP Форд Фокус 2, диагностика причин и способы их устранения

• Р1000 – работа без проверки системы EOBD. Как правило, возникает после сбрасывания памяти ввиду перепрошивки блока управления. Со временем, после автоматической калибровки системы ошибка, скорее всего, пропадет самостоятельно.


• Р2008 – впускной коллектор или электрическая цепь им управляющая проявляют перебои в работе.


• Р1131 – замыкание на лямбда-зонде.


• Р2303 – код, соответствующий неполадки в катушке зажигания FordFocus 2. Скорее всего, шифр говорит о том, что перетерт кабель питания.


• U0001 – шина для трансляции CAN данных не работает.


• U1900 – проблемы с соединением по CAN шине.


• U0401 – получение некорректных данных от ECM/PCM.

Ошибки Ford Focus 2 — Автогностика Контрольная лампа загорается в случае неисправности модуля рулевого управления с электронным управлением. Появление прерывания связи по CAN.

Как решить эту проблему?

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.

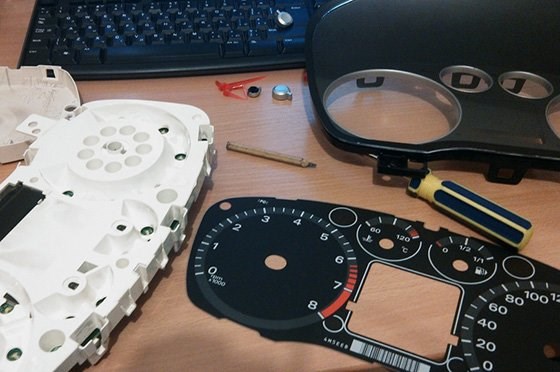

Перед тем как разобрать приборку Форд Фокус 2, хочу сразу предупредить, что все работы по разборке производятся крайне ОСТОРОЖНО и МАКСИМАЛЬНО АККУРАТНО. Если что-то не поддается, значит где-то вы упустили крепеж или винт. Работать лучше в перчатках, чтобы не оставлять следов от пальцев. Помните об этом во время работы!

1. Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.


2. Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.


3. После откручиваем еще два винта, которыми крепится сама приборка.

1. Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.


2. Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.


3. Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.

1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

1. После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте. На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.


2. Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.


3. После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.

Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить? Разборка приборной панели и пайка контактов CAN-шины |

• U1900-60 — ошибка передачи данных по причине неисправности КАН-шины;


• U2200-20 — ошибка возникает в случае неисправностей одометра;


• U2510-20 — ошибка сообщает о наличии разрыва в цепи CAN-шины.

Коды ошибок Форд Фокус 2 на русском языке Сообщение диагностического устройства в виде ошибки U1900 свидетельствует о том, что связь нарушена. О том, что может являться последствием данного нарушения, ошибка молчит. С этой точки зрения ошибка очень сложна для исправления. Где искать причину, неизвестно, ведь CAN-шина следует по практически всем системам автомобиля.

Дополнительные работы

Помимо описанных выше шагов, неисправность системы ESP на Ford Focus 2 можно устранить и другими способами:

1. Проверить работу датчиков АБС. Иногда из-за грязи или льда блок управления двигателем не может считывать данные о вращении колеса.


2. Попробуйте перезапустить двигатель. Иногда после перезапуска ошибка уходит.


3. Найдите датчик скорости рыскания под сиденьем и попробуйте его высушить. Возможно, в устройство попала влага.


4. Разберите блок предохранителей под капотом и осмотрите кабели на предмет перегибов. Часто проблема связана с плохим контактом.


5. Отсоедините плоский кабель от разъема блока ABS / ESP и проверьте качество контактов. Возможно, один из них установлен неправильно. Для поиска самого агрегата нужно вынуть аккумулятор и коробку, в которой он находится. Будет цикл с множеством потоков.


6. Проверить напряжение аккумуляторной батареи. Если он погас, постарайтесь не включать нагрев в течение некоторого времени после запуска.


7. Проверить качество груза под аккумуляторным ящиком.


8. Включите и выключите ESP с помощью кнопки, затем перезапустите.

Описанные выше действия часто позволяют устранить неисправность, не посещая СТО. Но для получения точных результатов лучше провести полную диагностику и посчитать ошибки.

Вы с чем-то не согласны или у вас есть свои идеи на эту тему? Напишите в комментариях.

Полезные статьи по автодиагностике — Школа Пахомова

1. Неисправность ESP отображается на панели управления машины.


2. Загорается лампа неисправности двигателя.


3. Приборная панель перестает работать, то есть отваливаются все стрелки и загораются индикаторы.


4. Вместо пробега отображаются прочерки.


5. Кнопка ESP не реагирует на нажатие.


6. Индикатор ESP загорается и не гаснет после включения / выключения зажигания.


7. После включения зажигания загорается красная лампочка, а стартер не включается и система сообщает о неисправности ESP.

P1131-63 Неисправности, которые могут быть связаны как с функционированием силового агрегата, так и с контроллерами представлены в таблице:

Как исправить ошибку U1900 на Форд Фокус 2

В некоторых автомобилях ошибка U1900 проявляется очень часто. Классическим примером является автомобиль Форд Фокус 2. Автолюбители и электрики давно обнаружили слабое место, которое приводит к такой ошибке. Это пропайка разъема на приборной панели.

Видео — частая ошибка U1900 Форд Фокус 2 и как её устранить:

Там образуется эффект, называемый «холодная пайка». Пайка на первый взгляд нормальная, но контакт отсутствует или периодически пропадает. Для ремонта надо разобрать панель.

Далее необходимо пропаять все контакты разъема на печатной плате.

Чтобы не паять абсолютно все контакты (при этом можно нарушить еще что-нибудь), можно по схеме найти, какие именно контакты разъема пропаивать.

Приблизительно также следует исправлять ошибку U1900 и на других автомобилях.

Как исправить ошибку U1900 на Форд Фокус 2

1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

Неполадки с электрическими цепями Как видно из схемы, два провода (голубой и серый) идут к блоку управления двигателем. Это как раз и есть провода управления генератором и контроля зарядки АКБ.

Ошибки Ford Focus 2

Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое… а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.

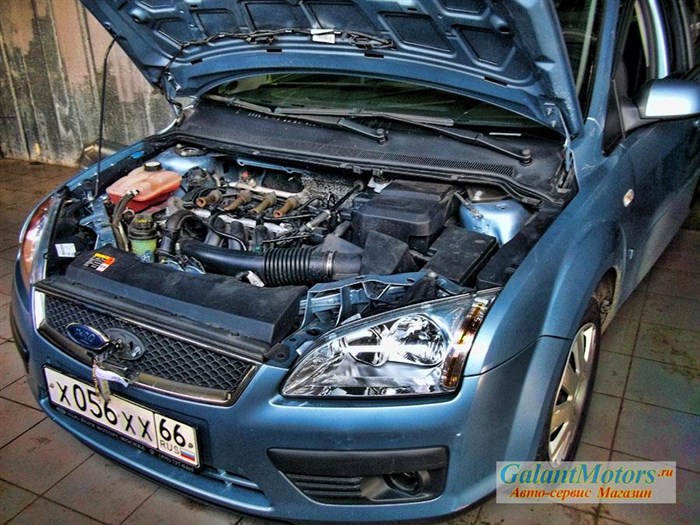

Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.

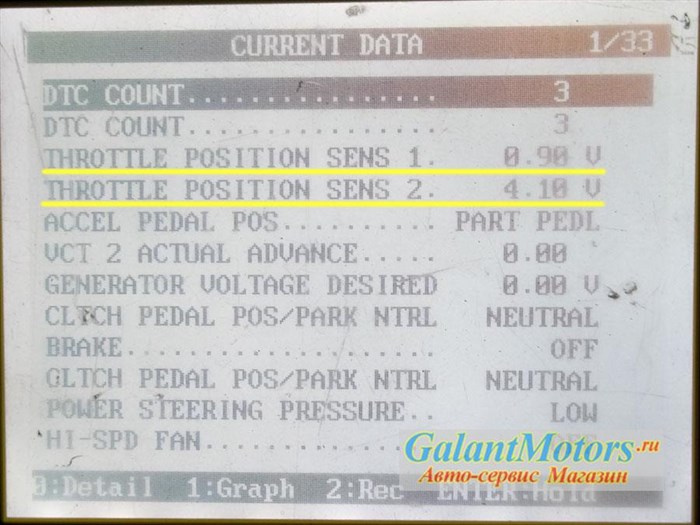

В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.

Рис.2 Коды неисправностей

Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.

Рис.3 Откручиваем дроссельную заслонку

Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине» 🙂

Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.

Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.

Рис.5 Рассмотрим детально распиновку дроссельной заслонки

1 — бело-голубой — сигнал мотора 1 2 — жёлто-голубой — сигнал мотора 2 3 — белый — сигнал датчика 2 дроссельной заслонки 4 — коричневый — масса (-) 5 — жёлтый — плюс 5 вольт датчиков 6 — бело-красный — сигнал датчика 1 дроссельной заслонки

Рис.6 Распиновка дроссельной заслонки форд фокус 2

Ошибки датчиков

Неисправности двигателя

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если вы все сделали правильно, на экране появится надпись Test , что означает старт самостоятельного тестирования. Голова, как говорится, уже кипела во всю, и после недолгих размышлений было принято решение всё же проверить целостность проводки от дроссельной заслонки до блока ЭБУ, так сказать прозвонить проводку, ну мало ли что. Коды ошибок, свидетельствующих о проблемах с двигателем По всем вопросам пишите мне, я обязательно объясню все нюансы!

Стирание кодов неисправностей
