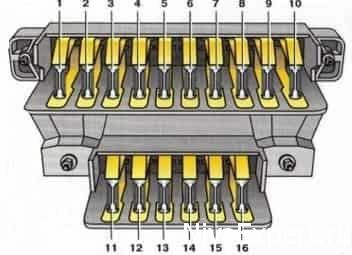

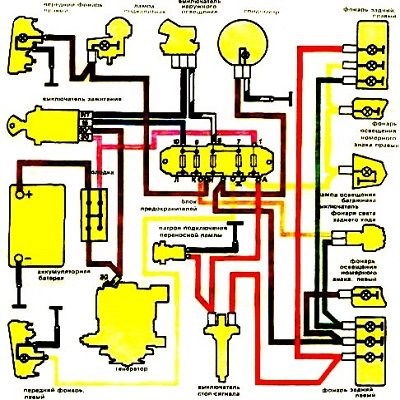

Горит Зарядка Аккумулятора на Ваз 2121. Проводка и соединения

А) Обрыв ремня.

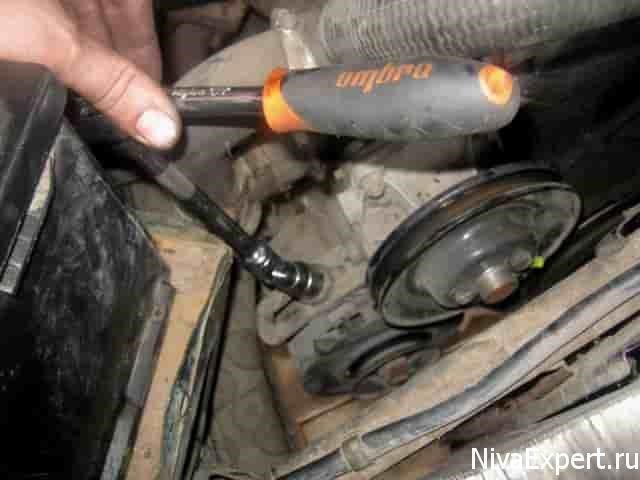

Тщательно изучите наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место назначения пригодятся ключи-головки 17 либо 13, исходя из года выпуска авто, также крепкая плоская отвертка.

Отсоедините датчик положения КВ (к примеру, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свой профессионализм место для посадки.

После завершения установки отрегулируйте натяжение, контролируя прогиб при надавливании огромным пальцем на просвет ремня меж шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования угрожает проскальзыванием ремня с его предстоящим повреждением и разрывом.

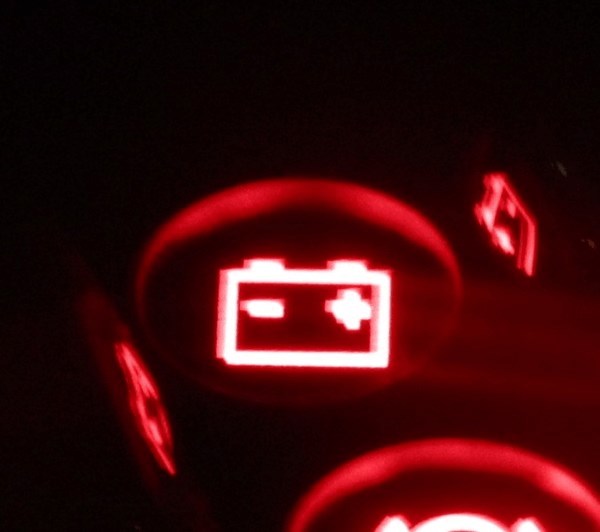

Горит лампочка аккумулятора на панели приборов

Не гаснет лампа зарядки аккумулятора но зарядка идет Днем можно применить «старый» действенный способ, не требующий каких-либо приборов и оборудования, который наверняка даст ответ, работает генератор или нет. Последовательность диагностики следующая:

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

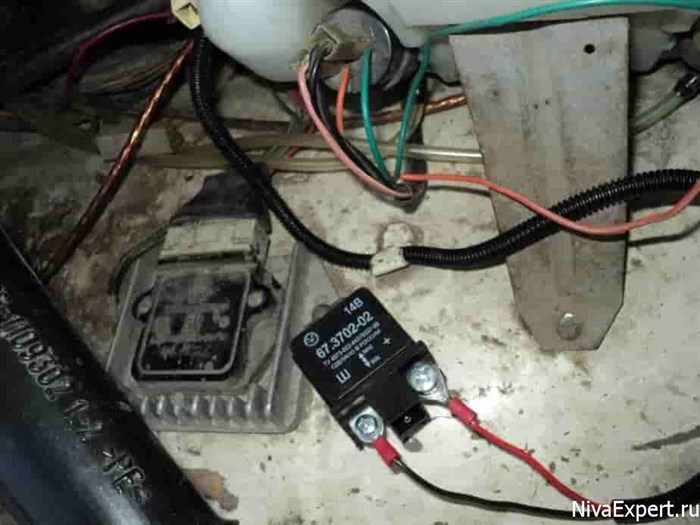

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.
