Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

Составной частью газораспределительного механизма является ремень ГРМ, который относится к расходным материалам, за состоянием которых необходимо следить и регулярно менять. Статья посвящена ремню ГРМ автомобиля ВАЗ 2109, какие функции он выполняет, почему нужно его менять и как это правильно сделать. На видео показан пример выполнения замены.

Функции ремня ГРМ

Благодаря работе газораспределительного механизма осуществляется открытие и закрытие группы клапанов. В результате этого в цилиндры поступает воздушно-топливная смесь, и удаляются отработанные газы. Ремешок ГРМ синхронизирует работу валов. Таким образом происходит синхронное движение клапанов и поршней, тем самым исключается их столкновение.

Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

Схема расположения ремня ГРМ

Ременная передача представляет собой обод из резины, на внутренней стороне которого имеются зубья, исключающие его проскальзывание на шестеренках. Производители ВАЗ 2109 установили срок эксплуатации газораспределительного ремня 50-60 тысяч километров, но реально его приходится менять через 35-45 километров пробега.

Ремень требует замены при обнаружении следующих дефектов:

  • трещины, морщины на внутренней и внешней поверхности;
  • износ, обрыв зубьев;
  • слабое натяжение, в результате чего ремешок сползает;
  • следы рабочих жидкостей на поверхности;
  • обтрепанные боковые поверхности.

Если обнаружен любой их дефектов или вышел срок эксплуатации изделие необходимо заменить.

Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

Ремешок со следами износа

Когда ремень рвется, клапана встречаются с поршнями. В результате чего они гнутся, могут испортиться поршни, поцарапаться стенки цилиндров, что приведет к дорогостоящему ремонту головки блока цилиндров. Вот почему опытные автолюбители рекомендуют делать визуальный осмотр резинового изделия через 15-20 тысяч пробега и не допускать его износа до критического состояния, когда он может порваться.

Как поменять ремень ГРМ?

Замена ремня выполняется на холодной машине. Если автомобиль не остыл, то изделие, надетое на горячие детали, может растянуться. В результате натяжение будет слабым, и ремешок сползает во время эксплуатации с шестерен или проскакивает на зубьях.

Извините, в настоящее время нет доступных опросов.

Набор инструментов

Чтобы выполнить замену на автомобиле ВАЗ 2109 как с карбюратором, так и с инжектором, необходимо подготовить следующий инструментарий:

  • набор гаечных ключей;
  • набор головок;
  • удлинитель;
  • отвертки;
  • домкрат.

Вместе с газораспределительным ремнем рекомендуется менять натяжной ролик, а также помпу, если на ее поверхности обнаружены сколы и царапины.

Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

Расходные материалы ГРМ

Этапы

Автомобиль для выполнения работ нужно ставить в удобное положение и зафиксировать так, чтобы он не покатился, подложив что-нибудь под задние колеса.

Работы по замене стоят из следующей последовательности шагов:

  1. Сначала нужно демонтировать защитную крышку ГРМ, открутив три крепежных болта.

    Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

    Демонтируем защитную крышку ГРМ

  2. Затем необходимо снять ремень генератора, чтобы он не мешал при выполнении дальнейших работ.
  3. Далее подняв с помощью домкрата авто, нужно демонтировать правое колесо и брызговик. Если установлены подкрылки, их также необходимо демонтировать.
  4. На следующем этапе необходимо выставить метки. Для этого нужно провернуть коленчатый вал за болт крепления шкива, пока метка распредвала не совпадет с меткой на крышке.

    Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

    Выставление меток на шкиве и крышке

  5. Далее нужно снять заглушку с окошка на картере сцепления. Метки на маховике и крышке картера должны совпадать.
  6. Когда метки выставлены, нужно зафиксировать коленчатый вал, чтобы он не проворачивался. Для этого нужно вставить отвертку между зубьями маховика, если на двигателе установлен инжектор. На двигателе с карбюратором коленвал фиксируется прямо на шкиве. После фиксации необходимо отвернуть крепежный болт и снять шкив генератора.
  7. Ослабив болт крепления натяжного ролика, нужно отвести его в сторону так, чтобы натяжка ремня ГРМ стала слабой. После этого он легко сползает с роликов и шкивов.

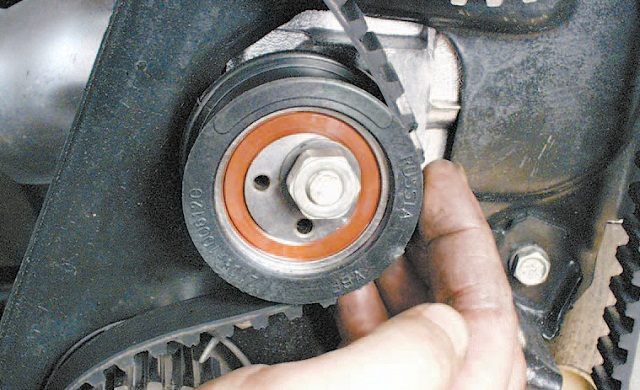

    Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

    Сдвиг натяжного ролика в сторону

  8. Затем нужно снять ремешок со всех роликов, таким образом, демонтируя его с двигателя.
  9. Далее нужно открутить болт крепления и снять натяжной ролик для замены. На этом же этапе при необходимости меняется водяной насос. После установки натяжного ролика можно натягивать ремень.
  10. Начинать ставить новое резиновое изделие нужно со шкива коленвала, затем завести его за шкив помпы, надеть на шкив распредвала и завести за натяжной ролик.

    Практические рекомендации по замене ремня ГРМ на ВАЗ 2109

    Надеваем изделие на шкив распредвала

  11. Для натяжения ремня нужно вставить два штыря в отверстия натяжного ролика и, проворачивая его против часовой стрелки, выполнить нужную натяжку. Натяжение будет выполнено правильно, если ремешок без усилий поворачивается на 90 градусов.
  12. Далее нужно установить на штатное место шкив генератора и провернуть коленвал на пару оборотов в направлении часовой стрелки. После чего снова проверяется совпадение меток. Если метки не совпадают, процедуру установки ремня следует повторить.
  13. Остальная сборка производится в обратном порядке.

После замены ремешка нужно завести двигатель и проверить его работоспособность. Важно, чтобы правильно были выставлены метки.

Заключение

Замена газораспределительного ремня на автомобиле ВАЗ 2109 – не сложная процедура и может быть выполнена даже начинающим водителем. Важно, правильно выставить метки, чтобы не сбить фазы газораспределения, и натянуть достаточно ремешок, так как от этого зависит эффективная работа двигателя.

Таким образом, благодаря самостоятельной замене, можно сэкономить время и деньги на посещении СТО. Кроме того, приобретается опыт ремонтных работ. Чтобы избежать неприятностей в пути, следует держать в багажнике запасной ремешок.

Видео «Замена ремешка газораспределительного механизма и помпы на автомобиле ВАЗ 2109»

В этом видео демонстрируется, как поменять помпу и ремень ГРМ на ВАЗ 2109.
