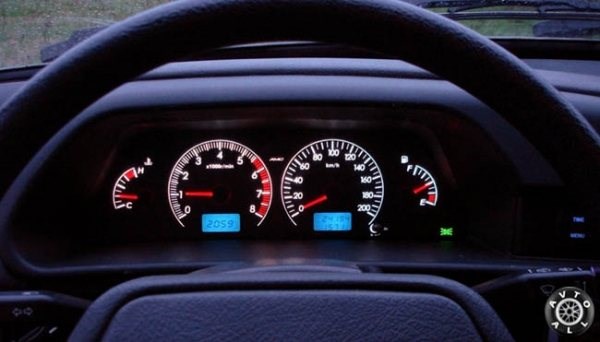

Что делать, если не горит подсветка панели приборов ваз 2114

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.

Не работает панель приборов ВАЗ 2115: почему не горит и что делать?

1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;


2. Минимальный уровень топлива в баке;


3. Включение габаритных огней;


4. Аварийное состояние тормозной системы;


5. Включение дальнего света фар;


6. Контрольная лампа о контроле двигателя;


7. Включение аварийной сигнализации;


8. Лампа, показывающая разряд автомобиля;


9. Сигнализация включённого ручного тормоза;


10. Аварийное падение давления масла;


11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Замена лампочек в комбинации приборов ВАЗ-2113, 2114, 2115 1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

Нажимаешь тормоз загорается панель приборов ваз 2115

Машина — ВАЗ 2115 инж. Во время морозов появилась такая хрень: если тормозить немного сильнее среднего, загорается красная лампа аварийного уровня тормозной жидкости. Лампа гаснет или после полной остановки машины, или спустя 1-2 секунды если ослабить нажатие на тормоз. При этом само качество торможения нормальное. Посмотрел уровень жидкости — почти полный бачок.

С чем это может быть связано? Заранее всем спасибо!

Проверь поплавок или сам выключатель на бачке.

ок, проверю, спасибо! А на что там обратить внимание? Не может же жидкость переливаться при торможении настолько что поплавок покажет низкий уровень 🙁

А на что там обратить внимание? Не может же жидкость переливаться при торможении настолько что поплавок покажет низкий уровень

Машина — ВАЗ 2115 инж. Во время морозов появилась такая хрень: если тормозить немного сильнее среднего, загорается красная лампа аварийного уровня тормозной жидкости. Лампа гаснет или после полной остановки машины, или спустя 1-2 секунды если ослабить нажатие на тормоз. При этом само качество торможения нормальное. Посмотрел уровень жидкости — почти полный бачок.

С чем это может быть связано? Заранее всем спасибо!

То же такая хреновина на прошлой неделе была, только тормозуха кудто ушла. Пришлось доливать

Что делать, если не горит подсветка панели приборов ваз 2114.

Проблемы с электрической составляющей

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Но нередко на авто установлена только одна сигнальная лампа, к которой привязаны и датчик уровня жидкости, и датчик включения ручника. Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 в патроны. Ваз 2115 горит лампочка неисправности габаритов — АвтоТоп По всем вопросам пишите мне, я обязательно объясню все нюансы!

Нажимаешь тормоз загорается панель приборов ваз 2115

1. Включить зажигание, при этом красный восклицательный знак должен гореть.


2. Обесточить датчик – отсоединить от него разъем.


3. Если лампочка погасла, скорее всего, проблема с датчиком. Необходимо также проверить поплавок: возможно, он самопроизвольно опускается на дно, даже когда уровень ТЖ в норме.

Обозначение значков на панели приборов ВАЗ 2114: Индикаторы, кнопки и лампочки » НаДомкрат В современных авто используются схемы, в которые дополнительно включены датчики степени износа тормозных колодок и лампы стоп-сигналов. Поломка этих элементов приводит к загоранию лампы на приборной панели.

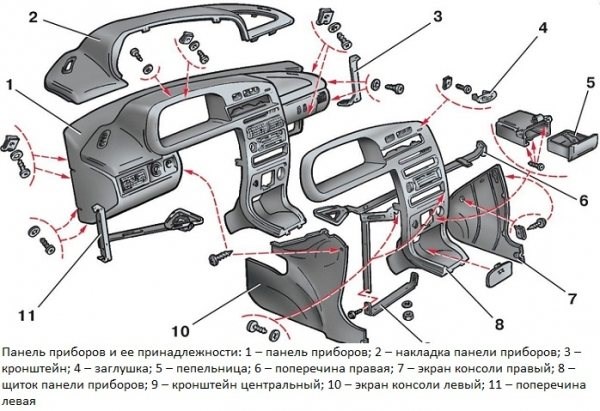

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

1. Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;


2. Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;


3. Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;


4. Отключите колодку жгута проводов от прикуривателя;


5. С рычага снимите рукоятку;


6. Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;


7. Открутите болты фиксации кронштейна колодки руля;


8. Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;


9. Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;


10. Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Для красной колодки (Х2)

Комбинация приборов VDO 2115

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате. В случае же, когда лампа не гаснет после запуска мотора, то лучше не выезжать до устранения проблемы. Краткий итог проделанной работы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как заменить лампы в панели приборов на ВАЗ 2113-ВАЗ 2115?

1. Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;


2. Разъемы окислились;


3. Электропроводка имеет неисправности, в цепи возникли дефекты;


4. Блок предохранителей перестал работать;


5. На общей контактной плате появились повреждения;


6. Система габаритов повреждена;


7. Нет минуса на кузов (массы).

Схема бесконтактной системы зажигания Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Почему горят лампочки неисправности габаритов?

Такая неисправность, о которой сообщили вы, знакома многим владельцам Лад. Чтобы избавиться от нее, у вас есть несколько способов:

• Во-первых, нужно произвести проверку электроцепи вашего авто. Делается это при помощи мультиметра. Поломка может заключаться в обрыве цепи или замыкании одной из обмоток. В этом случае лучше обратиться за помощью к квалифицированному электрику, если вы не знаете, как самому проверить сеть. Но если вы владеете знаниями и уверены в своих силах, то обнаружить обрыв или замыкание вам не составит труда.


• Во-вторых, не лишним будет проверить работоспособность самих габаритов, вставив на их место лампочки другого номинала. Иногда, если номинал не совпадает, на приборной панели может гореть соответствующий значок. В целом это ничем не грозит владельцу Лады, но такие лампы обычно быстрее выходят из строя.

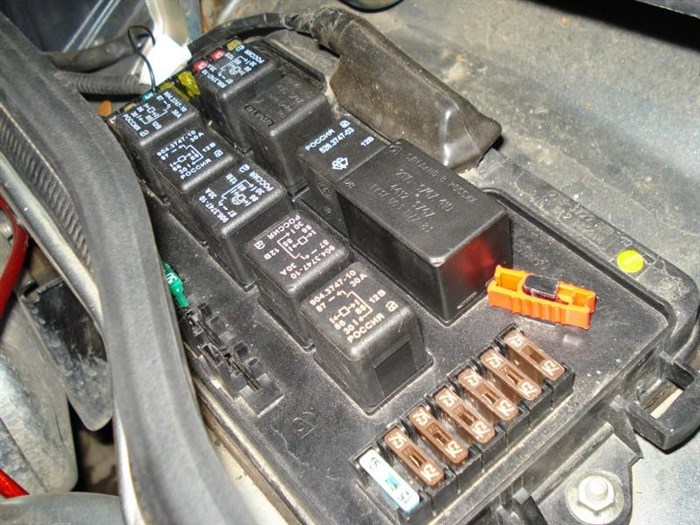

Блок предохранителей в автомобиле ВАЗ

В любом случае, мы порекомендуем вам обратиться к квалифицированному специалисту. Только опытный электрик сможет оперативно и без проблем обнаружить поломку.

Приступаем к работе

Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.

Стерлись тормозные колодки Сегодня мы поговорим о такой распространенной проблеме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и динамична, обладает неплохими техническими характеристиками, но приборная панель оставляет желать лучшего в плане качества и надежности. О том, как заменить лампы панели, мы и расскажем в данной статье.

Замена ламп приборной панели своими руками

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края. Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

1. Отключаем провод, направленный к прикуривателю.


2. Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.


3. Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).


4. Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.


5. Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

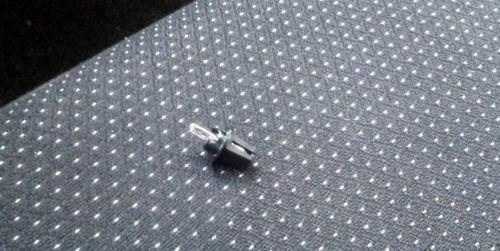

6. Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Замена панели ВАЗ 21083 на VDO 2110, 2115

Цоколевка комбинации VDO 2115 и соответствие контактов с комбинацией 21083 (высокая панель)

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам. Лампы приборной панели По всем вопросам пишите мне, я обязательно объясню все нюансы!

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

• Аккумулятор не заряжается.


• По той или иной причине зажат ручной тормоз.


• Не достаточное количество топлива в баке.


• Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).


• Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.


• Нарушена работа топливной системы.


• Произошел сбой в двигательной системе и многое другое.

1 способ.

Статья написана благодаря информационному интернет изданию https://novyjgod.com/. Это портал обо всем: новости, праздники, авто, стройка и ремонт, подарки, рецепты, гаджеты, спорт, туризм, учеба, финансы, мода, общество.

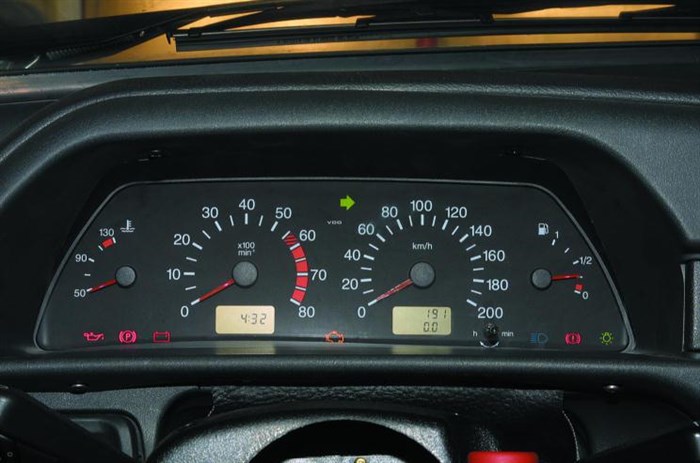

Комбинация приборов VDO 2115

Назначение

Комбинация приборов VDO 2115 предназначена для установки в автомобиль ВАЗ 2115. Может устанавливаться также и в другие автомобили ВАЗ с некоторой доработкой панели приборов и при наличии специального переходного кабеля.

Работа изделия

Работа комбинации полностью идентична работе комбинации приборов VDO 2110, но имеется ряд дополнительных функций:

• встроенные часы с жидкокристаллическим индикатором;


• встроенный жидкокристаллический индикатор температуры наружного воздуха с функцией предупреждения о гололеде.

Органы управления

Единственным органом управления является кнопочная рукоятка:

• однократное нажатие в течение 1 сек. приводит к переключению режима индикации температуры на часы и наоборот;


• длительное нажатие в течение времени более 3 сек. обнуляет счетчик суточного пробега.

Цоколевка комбинации VDO 2115 и соответствие контактов с комбинацией 21083 (высокая панель)

Замена панели ВАЗ 21083 на VDO 2110, 2115

1 способ.

Схема переходника для подключения комбинации VDO2115 вместо 21083

2 способ.

1. 5б — 6к


2. 9б — 11к


3. 11б (красн.-роз.) — извлечь


4. 4б — 10б


5. 8б — 6б


6. 13б — 5б


7. 2к — проводом на выв. 3 датчика температуры


8. 3к — 3б


9. 7к — 3к


10. 8к — 11б


11. 10к — 7б


12. 12к — 13б


13. 13к — 5к


14. кр.-роз. — 10к


15. 2БСК — 13к


16. 7БСК — 7к


17. 9БСК — 12к


18. 3БСК — 2к + провода на выв. 1 датчика скорости и на черный датчика температуры


19. провод с клеммой от черн.-син. провода аварийной сигнализации на 4б


20. провод с клеммой от синего вывода датчика температуры на 1к


21. провод с клеммой от выв. 2 датчика скорости на 9к

Замена ламп в комбинации приборов:

1. Пурпурно-голубой — датчик температуры воздуха за бортом.


2. Оранжевый — предохранитель F16.


3. Черный — масса (на корпус).


4. Белый — настройка освещения приборов.


5. Голубой — указатель правого поворота.


6. Черно-голубой — указатель левого поворота.


7. Розово-голубой — датчик тормозной жидкости.


8. Коричневый — бортовой компьютер.


9. Желто-серый — датчик скорости.


10. Розовый — датчик уровня топлива.


11. Черно-зеленый — предохранитель F14.


12. Выключатель «аварийки».


13. Пурпурный — клемма «50» замка зажигания.

Предохранители, отвечающие за контроль ламп автомобиля ВАЗ Несмотря на наличие в монтажном блоке специальных реле, также водитель должен обратить внимание и на маркировку предохранителей, которые отвечают за контроль осветительных приборов. В некоторых случаях, именно из-за их перегорания, реле начинает подавать сигналы неисправности ламп.
