Toyota Corolla Fielder. Проверка антиблокировочной системы тормозов

Антиблокировочная система тормозов (ABC) предназначена для автоматического предотвращения блокировки колес во время резкого торможения или торможения на скользкой дороге и обеспечивает стабильную управляемость автомобилем.
Включается при скорости более 10 км. / ч.

Действие системы ABC может ощущаться как легкая вибрация на педали тормоза

Электронный блок управления имеет систему защиты от сбоев, которая может определить неисправность в системе. Когда обнаружена неисправность, электронный блок управления отключает систему ABS, а на комбинации приборов загорается индикатор ABS.

В моделях 4WD используется датчик замедления, который во время торможения
посылает электрический сигнал в электронный блок управления ABS

1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению. Номинальное напряжение 10 — 14 В

а) Включите зажигание.
б) Убедитесь, что индикатор загорается на три секунды. Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов

3. Считайте код неисправности, (При помощи индикатора ABS комбинации приборов)
а) Закоротите выводы (13) «Тс» и (4) «CG» разъема DLC3.

Примечание: данная операция должна проводиться на стоящем автомобиле.

в) В случае наличия неисправности через 4 секунды индикатор начнет мигать,
считайте количество вспышек.

Примечание:

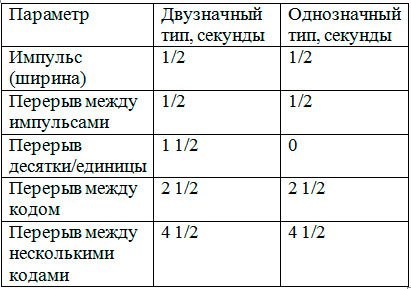

— Код неисправности состоит из двух цифр, первая цифра определяется по первоначальной серии вспышек, затем после паузы 1,5 секунды следует вторая серия вспышек, которая соответствует второй цифре кода.

— Если кодов неисправности два или более, то первым будет высвечиваться наименьший код, а затем остальные коды в порядке возрастания. Между кодами будет 2,5 сек. пауза.

г) Если неисправность отсутствует, то индикатор будет мигать с интервалом 0,5 секунды

д) Снимите перемычку с выводов (13) «Тс» и (4) «CG» разъема DLC3

е) После устранения неисправности сотрите коды, хранящиеся в памяти электронного
блока управления.

Примечание: если отсоединить аккумуляторную батарею, все коды
неисправности, хранящиеся в памяти электронного блока управления, сотрутся.

ж) Включите зажигание и убедитесь, что индикатор ABS загорается на три секунды и гаснет

а) Выключите зажигание и подсоедините тестер к разъему DLC3.
б) Включите зажигание и считайте коды неисправностей, пользуясь инструкцией
к тестеру. Определите неисправность по таблице «Коды неисправностей системы ABS».

Примечание:
— Для того чтобы коды записались в память электронного блока управления ABS, необходимо проехать на Филдере со скоростью более 6 км/ч.
— При определении неисправностей пользуйтесь соответствующими схемами электрооборудования.

Датчик уровня тормозной жидкости: принцип работы, устройство и проверка

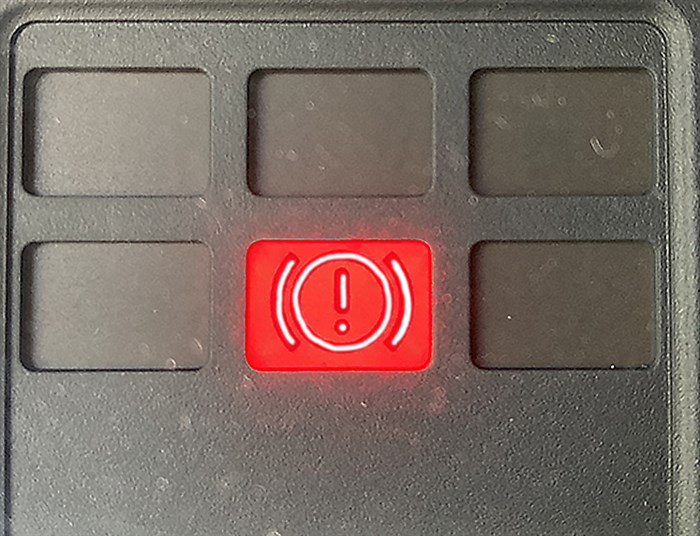

Как самостоятельно проверить неисправности загорания лампочки ABS?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Из руководства по технической эксплуатации регулировка стояночного тормоза если тянуть с усилием 196 Н от 6 до 9 щелчков. Для его выполнения нужно сначала полностью освободить перчаточный ящик более знакомый всем как бардачок. Как подтянуть ручник на Тойота Королла 120: регулировка ручного тормоза автомобиля своими руками По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как подтянуть ручник на Toyota Королла 120 — автомобильный портал

Toyota Corolla Fielder. Проверка антиблокировочной системы тормозов Перемещение поплавка вызывает попадание геркона в магнитное поле постоянного магнита, после чего цепь геркона размыкается, иногда замыкается. Сопротивление со стороны электрического разъёма меняется, что фиксируется электроникой и вызывает включение контрольной лампы.

Проблемы, с которыми можно столкнуться

Основные проблемы, связанные с ручным тормозом на Toyota Corolla 120:

1. При неаккуратной настройке есть риск повредить резьбу на стержне. В этом случае потребуется покупка нового тросика. Можно попробовать восстановить нарезку при помощи плашки.


2. Изношенные колодки плохо удерживают автомобиль. Согласно заводской документации, допустимая толщина фрикционного слоя составляет 1 мм. При проведении обслуживания следует устанавливать новые накладки с обеих сторон автомобиля. Если наблюдается выработка рабочей поверхности барабанов, то детали нужно поменять на новые (оригиналы или от альтернативных производителей).


3. Попадание грязи и воды в рубашку тросика приводит к образованию ржавчины и ограничению его подвижности. Привод может подкисать при длительной стоянке автомобиля. В этом случае колодки ручника останутся в затянутом состоянии при опущенном рычаге. Для восстановления подвижности машины потребуется отсоединить трос от привода накладок, а затем налить в рубашку масло для удаления ржавчины. Если процедура не помогла, заменить детали.


4. Неравномерный износ барабанов, не позволяющий выдержать стабильного зазора между колодками и рабочей поверхностью. При поднятии рычага блокируется только одно колесо, а второе остается подвижным. Для восстановления работоспособности придется установить новые барабаны или скорректировать положение колодок вращением регулятора. Дефект не сказывается на работе основной системы тормозов и обнаруживается только при диагностике ТС на стенде.

Как подтянуть ручник на тойота королла

1. Износ фрикционных накладок и рабочих поверхностей барабанов. Для затягивания тормоза требуется выбрать увеличившийся зазор.


2. Естественное удлинение стального тросика, который испытывает повышенные механические нагрузки.

После замены колодок загорелась абс — Авто Брянск Датчик расположен в трубчатом корпусе под пробкой бачка с жидкостью над главным тормозным цилиндром. Извлекается после отворачивания пробки по резьбе.

Самодиагностика в гараже

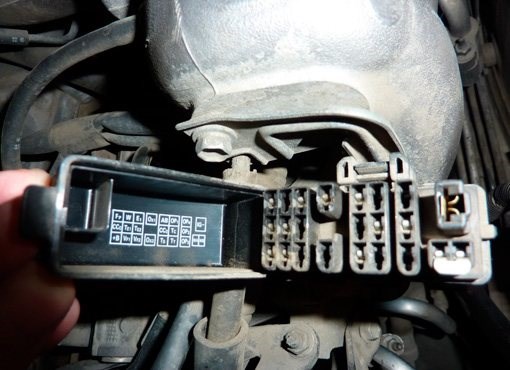

Разъем для диагностирования двигателя находится возле аккумулятора или слева, по ходу машины. Зачастую это пластиковая коробка с надписью «диагностика» на английском.

Табло диагностического прибора Тойота Королла находится в кабине водителя. Сам индикатор на табло может быть в виде двигателя, спирали или значка «check». Это зависит от года выпуска и марки двигателя, сам значок не настолько важен, значение имеют коды неисправностей.

Гнездо №2 для диагностики неисправностей двигателя находится в кабине, внизу на панели, и это способствует безпроблемному определению неисправностей во время непосредственного движения Тойоты Королла.

Первым делом

1. Под капотом в коробке «Diagnostic» перемкните две фишки «Е1» и «ТЕ1».


2. Заведите Тойота Королла, включите кондиционер, печку и наблюдайте за показателями на табло.


3. Частое моргание (пауза меньше полсекунды) более десяти раз – свидетельство об отсутствии в памяти зафиксированной неисправности такого типа. Использование двигателя будет безопасным. Разомкните контакты в приборе проверки неисправностей и можете осуществлять запланированные поездки.


4. При мигании индикатора с большими паузами (четыре с половиной секунды) особо беспокоиться не надо: Вас ожидает несерьезный ремонт по типу технического обслуживания.


5. Следующие два типа сигнала: мигание – пауза – мигание – длинная пауза – мигание (код неисправности 21) или мигание – интервал – мигание – длинный интервал – мигание (код 12) обозначают наличие в памяти компьютера данных о таком роде и, скорее всего, Вас ожидает серьезный ремонт.

Выводы — Внутренняя проводка гидравлического блока

Как подтянуть ручник на Тойота Королла 120: фото и видео

В процессе эксплуатации Toyota Corolla E120 многие автолюбители сталкиваются с тем, что ослабляется ручной тормоз. Поскольку, автомобиль не «свежий», то это может случить в любой момент, что повлияет на безопасность, поскольку плохо рабочий стояночный тормоз может привести к тому, что транспортное средство покатится и создаст массу неприятностей не только владельцу.

Видеоматериал о подтяжке механизма ручного тормоза на Тойота Королле:

Видео поведает о процессе подтяжки стояночного тормоза, а также расскажет, как правильно это сделать. Основные тонкости процесса.

Процесс подтяжки ручного тормоза на Королле в 120 кузове

Стояночный тормоз в активном положении.

Итак, после того, как владелец транспортного средства вооружился инструментарием, приступаем к выполнению поставленной задачи:

1. Снимаем автомобиль со стояночного тормоза и ставим противооткаты под колёса.


2. Открываем подлокотник, убираем коврик и находим два болта, которые необходимо открутить. Тут как раз и понадобится удлинённая головка на 10.


Внутри сзади бардачка необходимо открутить винты.

Регулировку и подтяжку проводим двумя винтами.

Проблемы тойот, с которыми можно столкнуться!

Аккуратнее, эту регулировочную гайку можно слизать

Единственная проблема, которая преследует многих владельцев Toyota Corolla E120 – это слизывание резьбы гайкой при подтяжке.

В данном случае, приходится менять весь трос, поскольку дальнейшая затяжка невозможна. Рекомендуется при выполнении операции, делать её очень аккуратно, чтобы не «слизать» резьбу.

Выводы

Выполнить подтяжку стояночного тормоза на Toyota Corolla E120 достаточно просто и легко собственными руками. Так, занимает вся операция, вместе с разборкой, все лишь 20-30 минут, если не возникнет конфузов, вроде «слизанной» резьбы троса ручника.

Кол-во блоков: 6 | Общее кол-во символов: 10627
Количество использованных доноров: 4
Информация по каждому донору:

Отсутствие связи по CAN-шине

• Далее поднимаем консоль за заднюю часть, передней частью она крепится по направляющим. Можно консоль полностью вытащить, но можно и просто приподнять, доступа к регулировочным гайкам стояночного тормоза вполне хватает.

Устройство датчика Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.

Устройство датчика

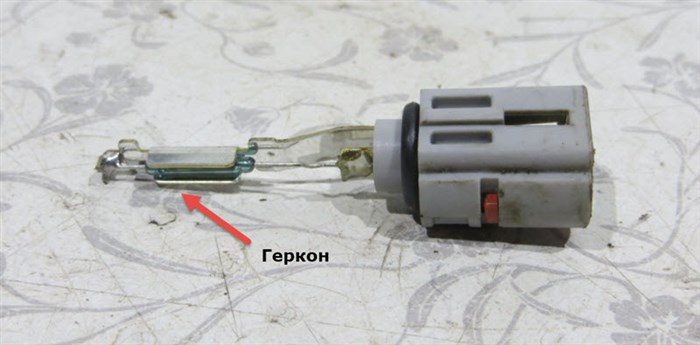

Датчик расположен в трубчатом корпусе под пробкой бачка с жидкостью над главным тормозным цилиндром. Извлекается после отворачивания пробки по резьбе.

• корпус с электрическим разъёмом;


• геркон;


• поплавок с магнитом;


• направляющая трубка поплавка, внутри которой на точно заданном расстоянии расположен геркон;


• иногда ставится дополнительный резистор, номиналом порядка 2,5 кОм.

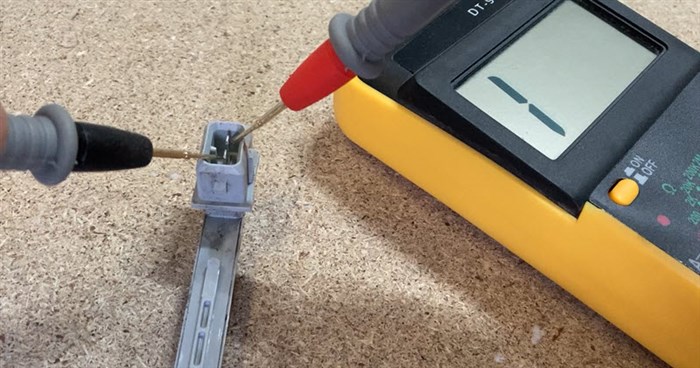

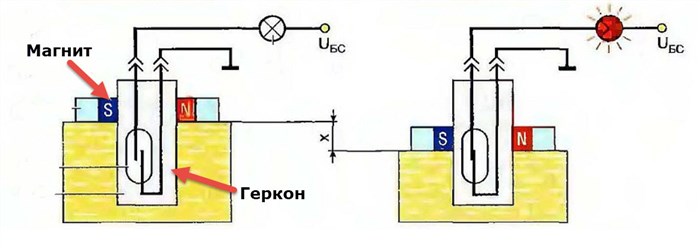

Перемещение поплавка вызывает попадание геркона в магнитное поле постоянного магнита, после чего цепь геркона размыкается, иногда замыкается. Сопротивление со стороны электрического разъёма меняется, что фиксируется электроникой и вызывает включение контрольной лампы.

Как отрегулировать ручник на Тойоте

• герметизация контактной группы, работа её в условиях вакуума, исключающих коррозию, обгорание и нештатный износ, наработка таких контактов измеряется миллионами срабатываний;


• работа контактов не на замыкание, а наоборот, на размыкание, что заставляет включаться индикатор при любом обрыве во всей цепи от бачка до контроллера;


• контроль коротких замыканий цепей на массу или плюс питания;


• исключение ложных срабатываний или их отсутствия путём включения в цепь резистора с заданным номиналом, фиксируется не просто обрыв и замыкание, а даже любой изменение сопротивления датчика от штатного значения;


• иногда используются иные способы организации датчика, магнитные, оптоэлектронные или ультразвуковые, но такие системы не получили распространения именно из-за увеличения сложности, а, следовательно, и снижения надёжности.

Код ошибки указывает на отказ (обрыв в цепи или короткое замыкание) датчика скорости определенного колеса (например, заднего правого) Стояночный тормоз в активном положении.

Выводы

Выполнить подтяжку стояночного тормоза на Toyota Corolla E120 достаточно просто и легко собственными руками. Так, занимает вся операция, вместе с разборкой, все лишь 20-30 минут, если не возникнет конфузов, вроде «слизанной» резьбы троса ручника.

Любой автомобиль, независимо от его габаритов и веса, можно сдвинуть с места во время стоянки. Особенно это касается парковочных мест, площадка которых не ровная, а находится под уклоном. И уберегает авто от самовольного передвижения стояночный тормоз.

По мере использования тормоз может терять свою функциональность и срабатывать через раз. В этом случае требуется его ремонт. Сейчас расскажем о том, как подтянуть ручник на Тойота Королла 120, не прибегая к услугам автосервисов.

Как подтянуть ручник на Тойота Королла 120: фото и видео

• Снимаем центральную консоль, для чего необходимо поднять крышку перчаточного ящика или ящика для хранения всякой мелочовки. Убираем из отсека все лишнее, убираем также и коврик ящика после чего откручиваем два болта «на 10» в задней части ящика.

Исправление загорания лампочки ABS Алгоритм настройки привода стояночного тормоза на примере седана Toyota Corolla 120 выпуска 2004 г. с механической коробкой передач:
