Схема проводки «Шестерки» для новичков: подключение, обслуживание и замена

Схема проводки «Шестерки» для новичков: подключение, обслуживание и замена

Как известно, электрическая цепь в любом транспортном средстве является одним из основных компонентов. Схема электрооборудования позволяет водителю ВАЗ 2106 правильно выявлять неисправности системы при обнаружении сбоев в работе оборудования. Эта статья посвящена проводке отечественных «шестерок».

Что входит в электросхему?

Схема проводки «Шестерки» для новичков: подключение, обслуживание и замена

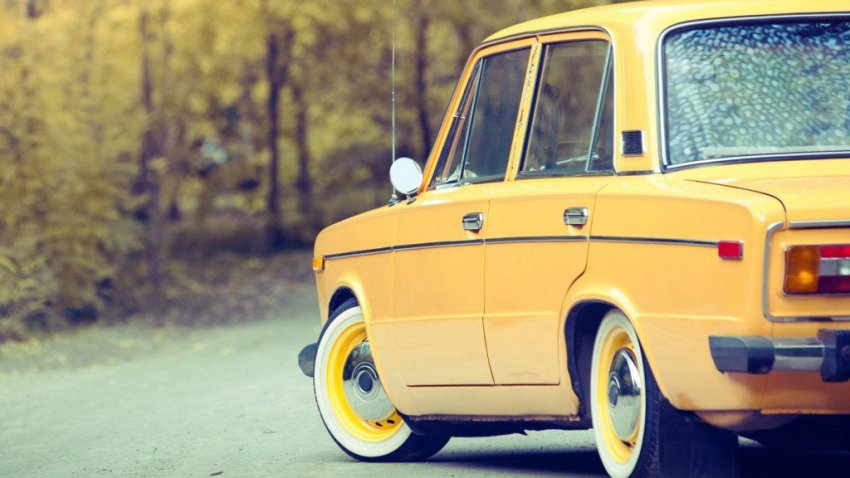

Отечественная желтая «шестерка»

Вне зависимости от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (бсз), электросхема транспортного средства включает в себя такие компоненты:

  • аккумуляторная батарея с минусовым контактом на кузов автомобиля;
  • устройство стартера с выходом «50»;
  • генератор — один из основных элементов электросхемы ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи устройств питания;
  • выключатель зажигания;
  • реле регулятора.

Необходимо отметить, что электросхема автомобиля ВАЗ 2106 с бсз или без него изначально выполнена с учетом однопроводного типа соединения компонентов электрического оборудования. По сути, это значит, что отрицательные контакты электрооборудования выводятся на массу, то есть кузов транспортного средства. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой.

Выявление неисправностей

Схема проводки «Шестерки» для новичков: подключение, обслуживание и замена

Схема проводки на «шестерке»

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

  1. Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо проверять стартер, трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин. Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.
  2. Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики. Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Специалисты рекомендуют начинать диагностику поломки с проверки выключателя зажигания, поскольку он выполняет следующие функции:

  • осуществляет управление всеми возможностями системы зажигания;
  • управляет работой охранной, а также противоугонной системами ВАЗ 21063;
  • позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из которых активируется определенное оборудование:

  1. В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 импульс начинает подаваться на другие разъемы, в результате чего работать могут габаритные огни, дворники стекла, вентилятор, а также устройство обогрева заднего стекла.
  3. В режиме 2 в работу схемы включается система зажигания, датчики на приборной панели, поворотные огни, а также стартер.
  4. В режиме 3 работают только габаритные огни, рулевой гудок, а также очистители стекол.

В постоянном режиме под током в модели 21063 в соответствии со схемой работают рулевой гудок, тормозные огни, световая сигнализация, подсветка на контрольном щитке, а также прикуриватель. Основные элементы схемы защищаются предохранителями, расположенными в основном и дополнительном блоках, установленных под панелью приборов напротив водительского сиденья (автор видео — Вячеслав Витер).

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

  1. Проверьте аккумулятор. Возможно, он просто разрядился.
  2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
  3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
  4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут.

Слабые места блока предохранителей

  1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
  2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
  3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерке» описано на ролике ниже (автор видео — AVTOCLUB_22).
