Электрическая часть ВАЗ 2105: как разобраться в переплетении проводов?

Электрическая часть ВАЗ 2105: как разобраться в переплетении проводов?

Электрическая схема автомобилей ВАЗ, в принципе, не особо сложная, однако некоторые неисправности могут просто сбить с толку автовладельца. В этой статье мы поговорим об автомобиле ВАЗ 2105 — принципиальная схема электрооборудования, а также рекомендации по ремонту системы также приведены ниже.

Что входит в электросхему?

Схема электрооборудования ВАЗ состоит из многих компонентов. Речь идет о генераторе, аккумуляторе, оптике, блоках предохранителей, контрольных лампах, а также приборной панели и прочих компонентах. Речь идет как об инжекторе, так и карбюраторных двигателях. Провода системы маркируются разными цветами, они соответствуют тем, которые отмечаются на схемах, это дает возможность автовладельцу не запутаться в ходе диагностики цепи и ремонте.

Электрическая часть ВАЗ 2105: как разобраться в переплетении проводов?

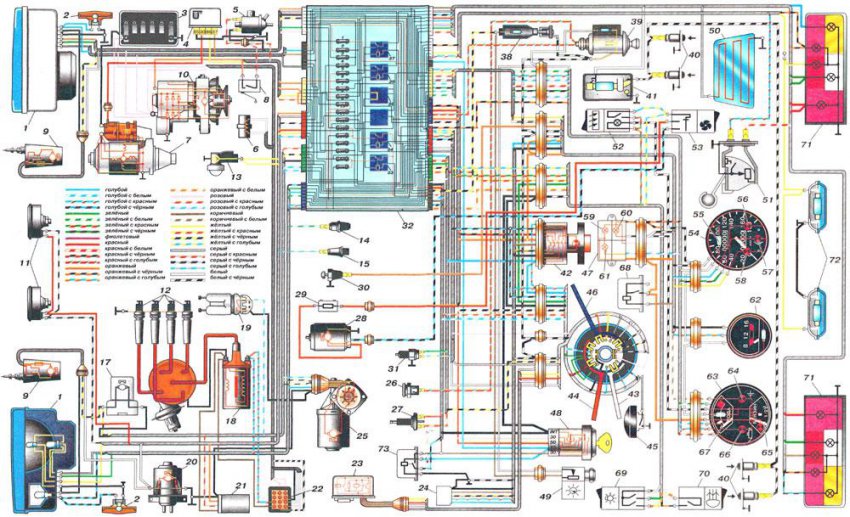

Полная электросхема для отечественной «пятерки»

Сама схема электропроводки ВАЗ 21053 карбюратор или инжектор в целом дает полную картину цепи, без какой-либо конкретики и объяснений. Соответственно, в сервисном мануале к транспортному средству должны идти дополнительные приложения, объясняющие предназначение электрических устройств. В любом случае, одним из основных компонентов цепи является система зажигания. В целом в ней нет ничего сложного, но во время проведения ремонта легко запутаться в проводке, которая идет от реле к блоку с предохранителями и от замка зажигания к блоку.

Также система проводки включает в себя электросхему приборной панели и запуска мотора. Практически все оборудование «пятерки» обозначается отдельными приложениями в сервисном мануале, что во многом облегчает процедуру ремонта и диагностики. К примеру, автовладельцы часто сталкиваются с проблемой некорректно работающий указателей поворотов, а также противотуманной оптики.

Вполне возможно такое, что устройства отказываются нормально функционировать при некорректно работающем генераторе. Разумеется, при наличии схемы обнаружить неисправность будет значительно легче. Следует отметить, что инжекторные версии, в отличие от карбюраторных, более сложные в силу наличия дополнительных датчиков и регуляторов, форсунок и прочих компонентов.

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

  1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
  2. Машина может ехать, однако электрическое оборудование функционирует некорректно.
Электрическая часть ВАЗ 2105: как разобраться в переплетении проводов?

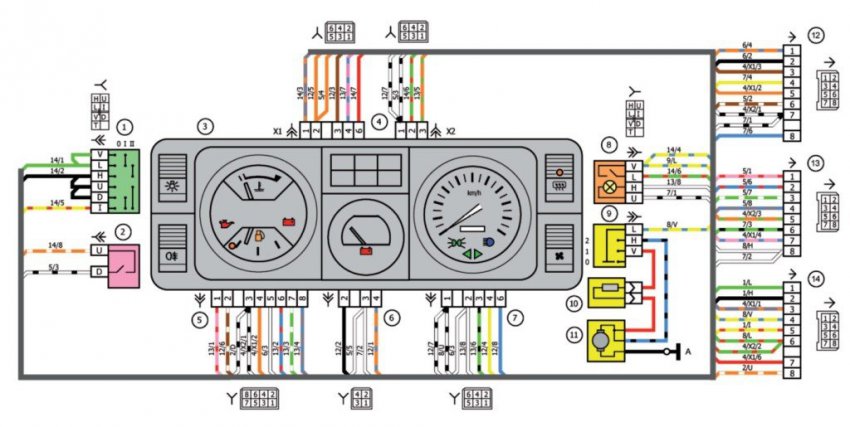

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

  1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
  2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Диагностика поломки

Как правильно проверить электроцепь авто:

  1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
  2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
  3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте здесь.
Извините, в настоящее время нет доступных опросов.

Видео «Ремонт электропроводки автомобиля ВАЗ 2105»

Тонкости ремонта электроцепи в этом автомобиле приведены на видео (автор видео — Виталий Жадан).
