Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Проблема неработоспособности проводки известная многим нашим соотечественникам, особенно, если речь идет о транспортных средствах российского автопрома. Более того, неисправности, связанные с электрикой, могут стать причиной невозможности полноценной эксплуатации авто в целом. Какие элементы включает в себя электросхема ВАЗ 2109 и что нужно знать о ее неисправностях, узнайте из этого материала.

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

  1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
  2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

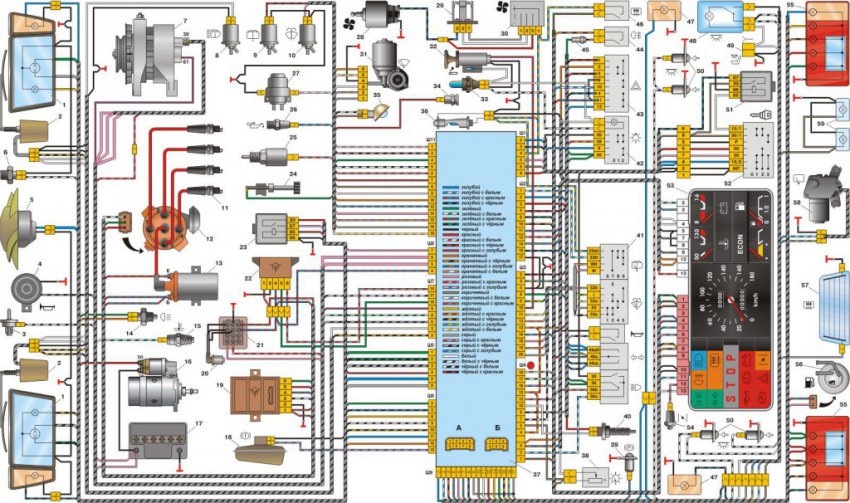

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

  1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
  2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

  1. При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.
  2. После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.
  3. Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.
  4. Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

  1. Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.
  2. После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока. При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.
  3. Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем. Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять. Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.

Фотогалерея «Проблемы в работе проводки»

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании
1. Вышедший из строя блок предохранителей
Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании
2. Подгоревшие контакты
Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании
3. Обрыв проводки

Инжекторный мотор

Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики.

Для диагностики причины неисправности нужно сделать следующее:

  • в первую очередь необходимо отсоединить провод питания от датчика, на который есть подозрения;
  • после этого, с помощью омметра, нужно измерить на контактах сопротивление;
  • значение сопротивления необходимо сверить с номинальным показателем, который должен быть указан в сервисной книжке к автомобилю.

Видео «Интерактивная схема проводки»

Из видео ниже вы можете ознакомиться с интерактивной схемой электропроводки в «девятках» (автор — канал stups87).
