Re: Форд фокус-2,не развивает обороты
Domovoy писал(а): Здравствуйте.Пришел форд фокус-2 2008г 1.8л 125л.с.Движек нормально не работает,обороты не развивает ,троит.Ошибок было много-стер.Остались-Р0607,р2110,в1318,с1956,u1900.Думаю,проблема в САN шине.Подскажите пожалуйста,где находиться блок CAN и разьемы,в которых проходит кан шина из под капота чтоб посмотреть контакты?Спасибо
двигатель там один и ситема управления тоже. дюратек и ЭБУ на вистеоне. вам нужен блок GEM. находится в салоне в районе ног пассажира вверху. ЭБУ в правом переднем крыле. посмотрите разъемы. может было ДТП и некачественно сделали.
Модератор Сообщения: 1772 Зарегистрирован: 22.06.2008, 00:02 Откуда: Самарская обл, Сергиевск Благодарил (а): 5 раз Поблагодарили: 162 раза
Коды ошибок Форд Фокус 3: расшифровка и диагностика
Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить? Разборка приборной панели и пайка контактов CAN-шины | Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.
Как расшифровывается ошибка U1900

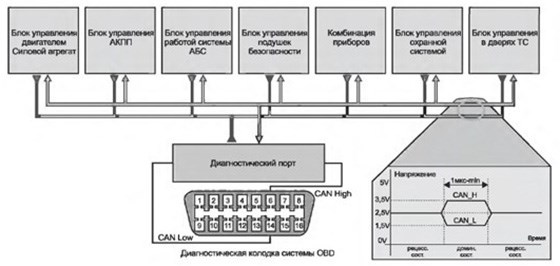

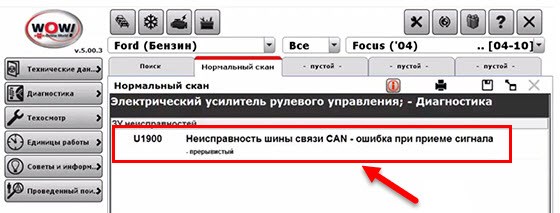

На английском языке согласно расшифровке ошибок по протоколу ОБД2 название ошибки звучит «Communication BUS FAULT» — это переводится как «Ошибка связи по CAN-шине». Чтобы понять где находится причина такой ошибки, необходимо знать что такое CAN-шина в автомобиле и для чего она предназначена.
Большинство пользователей персональных компьютеров со стажем имеют представление о локальной сети. Она предназначена для объединения компьютеров пользователей в офисе (на производстве, в доме и т.д.) с целью обмена информацией.
Принцип передачи введен еще в прошлом веке. При этом применяется симметричная «скрутка» (два провода, скрученные в единый жгут). Несмотря на простоту, такая система показала отличные результаты в плане скорости передачи данных и помехозащищенности. Схематически CAN-шину можно изобразить так.
Если в каком-то месте разорвать CAN-шину, а еще хуже, ее закоротить, то обмен информацией по шине будет нарушен. В этом случае приборная панель может не видеть сообщений о скорости автомобиля, температуре охлаждающей жидкости, частоте вращения двигателем, охранная система – данные о состоянии дверей и так далее.
Сообщение диагностического устройства в виде ошибки U1900 свидетельствует о том, что связь нарушена. О том, что может являться последствием данного нарушения, ошибка молчит. С этой точки зрения ошибка очень сложна для исправления. Где искать причину, неизвестно, ведь CAN-шина следует по практически всем системам автомобиля.
Автоэлектрики, в основном, используют свой опыт, советы коллег, перебирают все блоки, начиная от главного монтажного, затем приборную панель, блок управления двигателем, АБС и далее по схеме.
Ошибка U1900: Форд Фокус 2 рестайлинг и на других автомобилях
- Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
- Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
- Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.
Коды ошибок Форд Фокус 2 — u1900, p2008 и другие Рис.5 Рассмотрим детально распиновку дроссельной заслонки
Как исправить ошибку U1900 на Форд Фокус 2
В некоторых автомобилях ошибка U1900 проявляется очень часто. Классическим примером является автомобиль Форд Фокус 2. Автолюбители и электрики давно обнаружили слабое место, которое приводит к такой ошибке. Это пропайка разъема на приборной панели.
Видео — частая ошибка U1900 Форд Фокус 2 и как её устранить:
Там образуется эффект, называемый «холодная пайка». Пайка на первый взгляд нормальная, но контакт отсутствует или периодически пропадает. Для ремонта надо разобрать панель.
Далее необходимо пропаять все контакты разъема на печатной плате.
Чтобы не паять абсолютно все контакты (при этом можно нарушить еще что-нибудь), можно по схеме найти, какие именно контакты разъема пропаивать.
Приблизительно также следует исправлять ошибку U1900 и на других автомобилях.
Ford Focus 2 не развивает обороты — Мотор Мастер Клуб
Re: Форд фокус-2,не развивает обороты
P2617 – датчик коленвала
- неправильные показания на приборной панели;
- сбои в работе охранной системы;
- отказ работоспособности АБС;
- увеличение расхода топлива и др.
Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить Разборка приборной панели и пайка контактов CAN-шины На английском языке согласно расшифровке ошибок по протоколу ОБД2 название ошибки звучит «Communication BUS FAULT» — это переводится как «Ошибка связи по CAN-шине». Чтобы понять где находится причина такой ошибки, необходимо знать что такое CAN-шина в автомобиле и для чего она предназначена.
Как решить эту проблему?

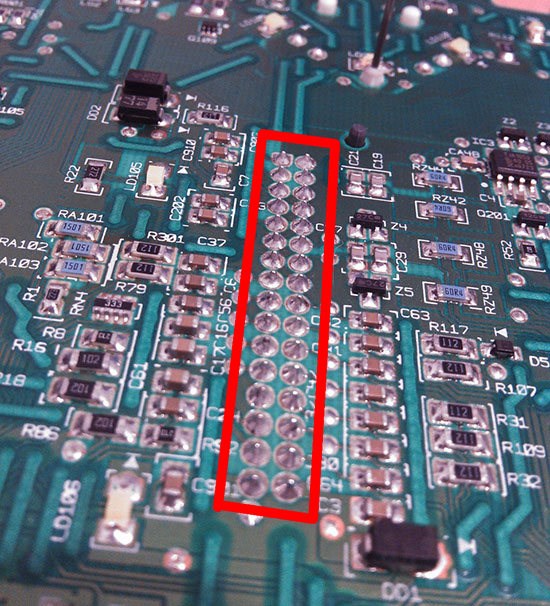

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.
Перед тем как разобрать приборку Форд Фокус 2, хочу сразу предупредить, что все работы по разборке производятся крайне ОСТОРОЖНО и МАКСИМАЛЬНО АККУРАТНО. Если что-то не поддается, значит где-то вы упустили крепеж или винт. Работать лучше в перчатках, чтобы не оставлять следов от пальцев. Помните об этом во время работы!
- Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.
- Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.
- После откручиваем еще два винта, которыми крепится сама приборка.
- Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
- Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
- Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.
- Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

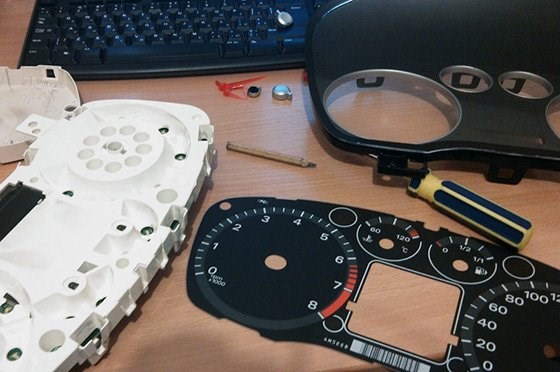

- После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте. На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.
- Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.
- После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.
Re: Форд фокус-2,не развивает обороты
- U1900-60 — ошибка передачи данных по причине неисправности КАН-шины;
- U2200-20 — ошибка возникает в случае неисправностей одометра;
- U2510-20 — ошибка сообщает о наличии разрыва в цепи CAN-шины.
P287a – заклинена муфта В Модератор Сообщения: 1236 Зарегистрирован: 23.11.2010, 17:27 Откуда: Тула Благодарил (а): 35 раз Поблагодарили: 82 раза Контактная информация:
P0016 – несоответствие сигналов датчиков
P0715 – ошибка датчика скорости
- отклоненный от нормы показатель расхода топлива;
- затрудненный запуск двигателя, как на «холодную», так и на «горячую»;
- «провалы» мотора во время нажатия на педаль газа;
- активация на панели приборов контрольной лампочки «Чек Двигатель».
P0016 – несоответствие сигналов датчиков
Рис.10 Синалы датчика 1 и датчика 2 дроссельной заслонки на экране сканера, их сумма составляет 5 вольт
Ошибки Ford Focus 2
Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое… а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.
Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.
В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.
Рис.2 Коды неисправностей
Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.
Рис.3 Откручиваем дроссельную заслонку
Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине» 🙂
Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.
Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.
Рис.5 Рассмотрим детально распиновку дроссельной заслонки
1 — бело-голубой — сигнал мотора 1 2 — жёлто-голубой — сигнал мотора 2 3 — белый — сигнал датчика 2 дроссельной заслонки 4 — коричневый — масса (-) 5 — жёлтый — плюс 5 вольт датчиков 6 — бело-красный — сигнал датчика 1 дроссельной заслонки
Рис.6 Распиновка дроссельной заслонки форд фокус 2
Re: Форд фокус-2,не развивает обороты
Как исправить ошибку U1900 на Форд Фокус 2
P0136 – выход из строя нижней лямбда-зонд
P0030 – цепь управления нагревателя первый лямбда-зонд Domovoy писал(а): Здравствуйте.Пришел форд фокус-2 2008г 1.8л 125л.с.Движек нормально не работает,обороты не развивает ,троит.Ошибок было много-стер.Остались-Р0607,р2110,в1318,с1956,u1900.Думаю,проблема в САN шине.Подскажите пожалуйста,где находиться блок CAN и разьемы,в которых проходит кан шина из под капота чтоб посмотреть контакты?Спасибо
Ошибка р2110 форд фокус 2
Довольно редкая ошибка, перешарил весь интернет и толкового ответа я не нашел, поэтому есть смысл поделится с людьми, может кто-то сейчас в такой же ситуации как Я был неделю назад.
В общем суть неисправности была такая: мог 100 км ехать нормально, а может через 10 мин свалиться в аварийный режим (принудительный режим ограничения скорости) жмешь педаль в пол а выше 2000 оборотов не поднимает. При включении зажигания — Двигатель неисправен.
Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое. а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.
Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.
Рис.1
В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.
Рис.2 Коды неисправностей
Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.
Рис.3 Откручиваем дроссельную заслонку
Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине» 🙂

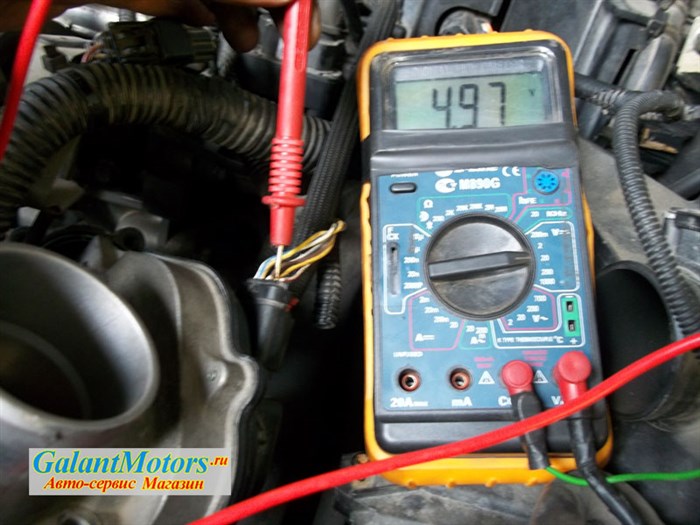

Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.
Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.
Рис.5 Рассмотрим детально распиновку дроссельной заслонки
1 — бело-голубой — сигнал мотора 1
2 — жёлто-голубой — сигнал мотора 2
3 — белый — сигнал датчика 2 дроссельной заслонки
4 — коричневый — масса (-)
5 — жёлтый — плюс 5 вольт датчиков
6 — бело-красный — сигнал датчика 1 дроссельной заслонки
Автомобиль Форд Фокус 2 внезапно перестал реагировать на педаль газа, перестал набирать обороты. На щитке приборов загорелась лампочка чек. Как решить эту неисправность?
Как расшифровывается ошибка U1900 И да, конечно, мы все предохранители проверяли и они были целые. Точно целые? А как проверить целостность предохранителя? Как правило их не вытаскивают и каждый визуально не осматривают, а просто меряется либо контролькой, либо лампочкой потенциал на 1ом выводе предохранителя, а потом на 2ом выводе. Приведём пример.
