Как заменить лампочки в приборной панели ВАЗ 2107

Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.

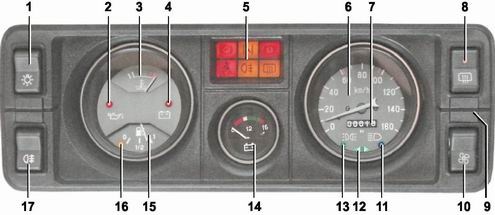

Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

1. Уровень топлива.


2. Подсветка приборов.


3. Указатели поворотов включены.


4. Неисправность контроллера управления двигателем.


5. Наружное освещение включено.


6. Аварийное давление масла.


7. Стояночный (ручной) тормоз включен.


8. Включены фары дальнего света.


9. Контрольная лампа заряда аккумуляторной батареи.

Не горит панель приборов ваз 21043 — Автомобильный портал AutoMotoGid

Не горят габариты автомобилей ВАЗ 2104, 2105, 2107 а) непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);

Почему подсветка приборной панели выключена

Я приведу пример из моей жизни. Летом я ездил на рыбалку с другом на автомобиле ВАЗ 2115. По дороге к месту прибытия освещение приборной панели выключилось. Неисправность может показаться незначительной для дня, но вечером и ночью водитель в этой ситуации не может сосредоточиться на показаниях приборов, а значит, необходимо было устранить неисправность.

Что делать в этой ситуации, где нужно искать причину неисправности? Запасные лампочки были в наличии, предохранителей нет. А может причина не в предохранителях, а в зазоре или отсутствии контакта? Сразу вообще не поймешь с чего начать. То есть мы задали себе одно мнение: как тогда определить вину в этом случае?

Не Работает Подсветка Приборов ВАЗ 2105 ~

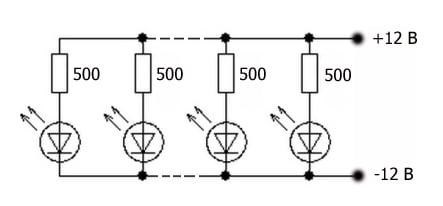

• Перегорают лампочки или выходят из строя диоды (со светодиодной подсветкой);


• Контакты и разъемы окислены;


• Перегорели предохранители;


• Повреждение самой проводки;


• Целостность общей платы нарушается;


• Потерял связь с «массой».

Как снять панель приборов ваз 2107, сделать освещение приборки, почему не работает тахометр Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.

Повторители поворотов

Корпус боковых поворотников фиксируется в крыльях автомобиля пластиковыми фиксаторами. Работают по принципу: вставил и защелкнул. Есть два варианта замены лампы в повторителях: через арку крыла или с демонтажем пластикового корпуса. В последнем случае есть шанс, что этот корпус уже не будет надежно фиксироваться в крыле по причине поломки пластмассовых фиксаторов.

Рассмотрим второй вариант

Поддеваем корпус повторителя пластиковым плоским предметом, можно отверткой, но, используя тряпку или другую подкладку, чтобы не повредить ЛКП крыла. Корпус опоясан резиновой «юбкой», поэтому можно на нее слегка надавить твердым инструментом и поддеть его, он должен выскочить из металла кузова автомобиля.

Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.

Первый вариант через арку

Делаем все то же самое, только не вытаскиваем корпус повторителя из крыла. Он остается на месте, что гарантирует целостность его фиксаторов. В этом случае есть тоже нюансы:

Чтобы подобраться к нему, нужно снимать подкрылок. В некоторых случаях, когда туда много лет никто не лазил, выкрутить винты будет проблематично.

Если нет защиты, значит там столько грязи, что добраться будет еще труднее.

Залазим под крыло, находим патрон и вытаскиваем его вместе с лампой. И делаем все, как во втором случае. Сборка производится в обратной последовательности.

Важно! Когда будите «запихивать» патрон в корпус повторителя, его нужно придерживать с наружной стороны, упереться в него пальцем, чтобы не выдавить наружу. Если это произойдет, что можно сломать пластиковые фиксаторы и придется покупать новый.

Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить

• Подсоедините электрические разъемы, шланги экономайзера, трос спидометра;


• Поместите панель в исходное положение;

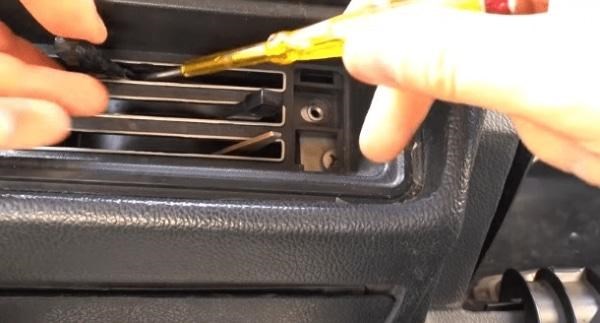

• Закрепите его с помощью отвертки и вставьте заглушку на место.

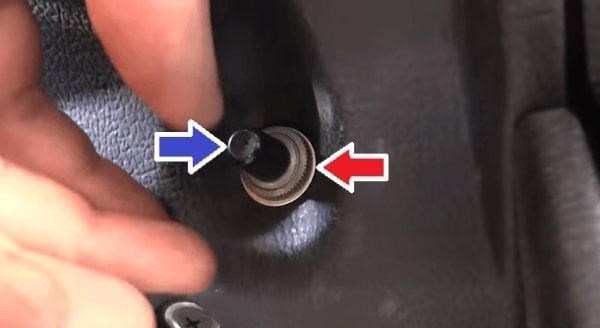

• Установите ручку на место и закрепите ручку, чтобы сбросить счетчик суточного потребления.

Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Причины неисправности «не горят габариты автомобилей ВАЗ 2104, 2105, 2107»

1. Перегорела лампочка габаритного огня.

Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

2. Окислились контакты лампочки в патроне.

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

3. Пропала «масса» к фарам или задним фонарям.

Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107 крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

4. Нарушен контакт в соединительной колодке фары или заднего фонаря.

Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.

5. Осыпалась дорожка в плате заднего фонаря.

При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.

6. Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей.

Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.

7. Перегорел предохранитель в монтажном блоке.

Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.

Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.

8. Неисправен выключатель наружного освещения на панели приборов.

Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.

9. «Обрыв» в электрической цепи подключения габаритных огней.

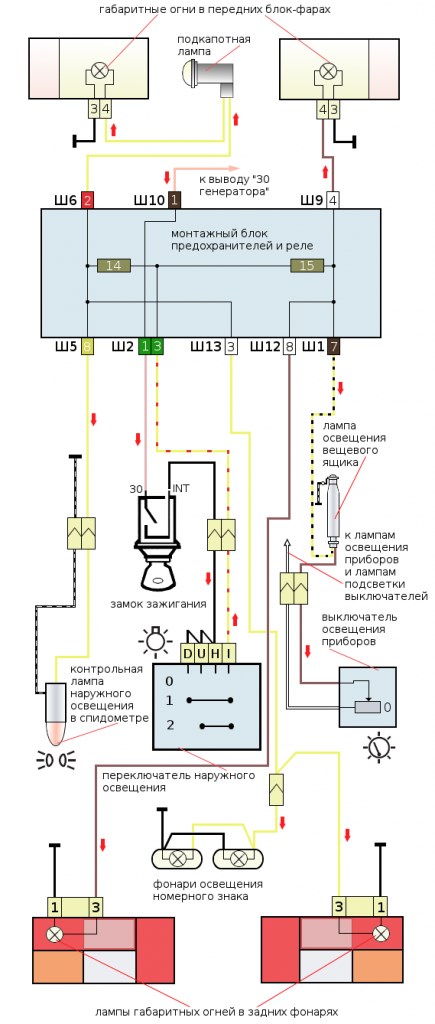

Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».

Мы соединяем цвета

Подсветка перчаточного ящика (бардачка) 6 – спидометр (указатель скорости движения автомобиля);

Похожие статьи

Лампочка с задней стороны, с верху должна быть, смотри её)

если гобариты горя все,то смотри реостат,что яркость регулирует

Штекер как раз и для освещения .вся проблема. Только как Он сам мог вылететь? Он туго выходит . У самого ваз 07 знаю не понаслышке .

Ребята, герметик сможет сдержать течь бензина? Его не будет разъедать? (со шланга подтекает, хамут затянут хорошо, всё равно сочит бенз)

Александр, лучше шланг поменять, разест герметик

Сергей, 21099 шланг от датчика уровня топлива, уже подрезал края трухлявые, всёравно течь есть небольшая, пока не знаю как менять его(куда-то в кузов он там уходит)

Админ лучший))) Ты сразу слизал там где нужно мужик

Лапочек нету, поставь и все фишки подключи, только диодные не ставь

Теперь понятно, чтобы твой вопрос выложили в группе, нужно прогнуться перед админом. У админа походу комплекс неполноценности.

Александр, шланг идет от датчика между баком и кузовом вниз, и там прикурчивается на трубки

С освЯщением к священнику езжай…. Он освятит заново))

Роман, там приборка сама освящает. Батюшка не нужен. Святая мощь в откинутом разъёме застряла…

Салонное освещение

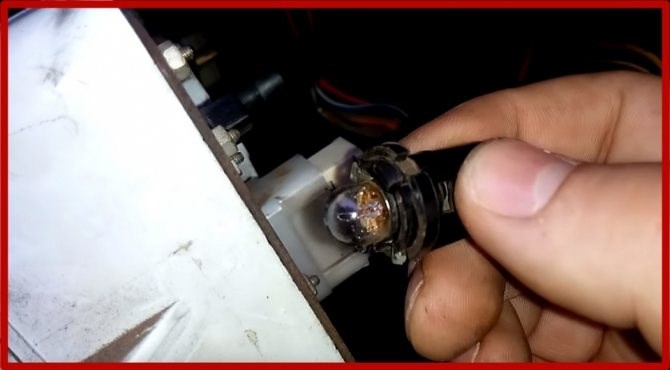

Почему подсветка приборной панели выключена На печатной плате находятся все лампы. Чтобы их заменить, нужно провернуть на четверть оборота и вытащить из патрона. Меняем перегоревшие. Собираем фонарь в обратной последовательности.

Приборка 2107 — инжектор и карбюратор: отличие

Единственная разница заключается в выводах тахометра. Также различие в лампочке «проверьте двигатель», на карбюратора вместо нее монтируется указатель критического давления масла в картере.

Если на семерке перестала активироваться приборка — проверьте узлы.

1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.


2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

ВАЗ 2107: не работает датчик температуры на щитке

Элемент выходит из строя только в двух случаях.

Нарушен контакт в соединительной колодке фары или заднего фонаря.

• Предпоследняя лампочка – указатель критического давления масла в картере двигателя. Если горит постоянно – требуется долить жидкость до необходимого уровня или проверить функционирование насоса.

Перегорел предохранитель в монтажном блоке. 4 – контрольная лампа заряда аккумуляторной батареи. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на недостаточное натяжение ремня привода генератора, неисправность генератора или цепи контрольной лампы;
