Коды неисправностей Opel Astra H

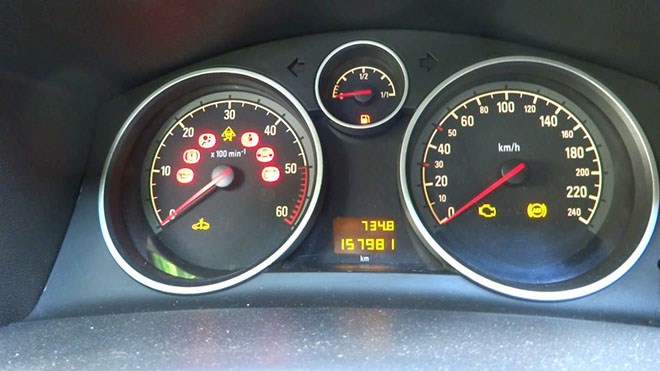

Увидели на приборной панели “джекичана”? Любимое авто перестало заводиться и Вы видите загадочные цифры на приборной панели? Значит, настало время проанализировать ошибки на Опель Астра H. Рассмотрим как астраводу проверить их самостоятельно.

Обратите внимание: поскольку ошибки в автомобиле имеют разный статус, далеко не всегда при их появлении загорается лампочка Check Engine (говоря по-нашему “джекичан”). Водитель может и не подозревать, что транспортное средство находится в частично исправном состоянии. Для диагностики нужно подключиться к блоку управления с помощью специального сканера.

Диагностика в общих чертах осуществляется по следующему алгоритму:

1. Ноутбук или телефон, на котором заранее установлен фирменный софт для расшифровки данных (например OP-COM), подключают к блоку управления автомобиля через разъем OBD2. В Opel Astra H есть специальная колодка, установленная в салоне. Обычно она расположена под декоративной накладкой возле ручника. Чтобы подключиться и считать ошибки, используется фирменный кабель с совместимым интерфейсом (если у Вас не беспроводное устройство).


2. Далее необходимо запустить программное обеспечение.


3. В программе нажимаем специальную кнопку, запускающую проверку автомобиля. Иногда ПО потребует выбрать двигатель, а также типа кузова (универсал, седан или хэтчбек).


4. Программа начинает проверку. Как только она завершится, на экране демонстрируются все ошибки, обнаруженные в ходе сканирования. По полученным данным, определяется дальнейшая последовательность действий для устранения поломки. Исходя из выбранной программы, используемой для считывания, интерфейс также может продемонстрировать рабочие показатели транспортного средства.

Дилерские сканеры GM Tech2 и MDI

Как GM Tech2, так и MDI – это дилерские девайсы, специально заточенные под автомобили марки Опель. С их помощью чтение кодов ошибок на Опель Астра H становится для официалов максимально простым.

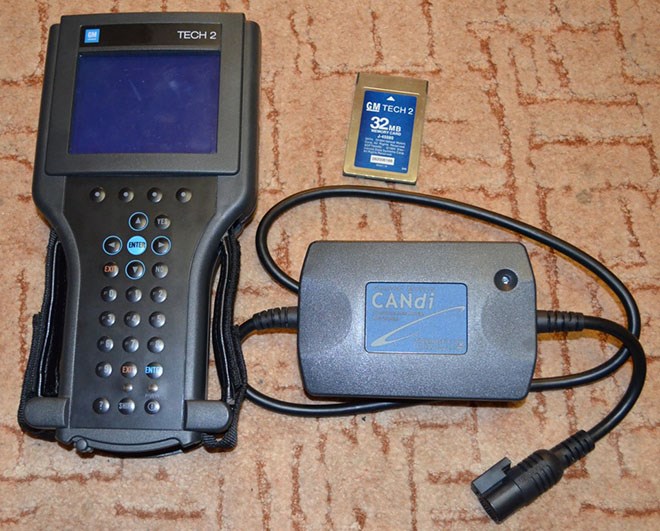

GM Tech2 – это профессиональный сканер, с помощью которого можно выполнить любой комплекс процедур по сервисному обслуживанию и диагностике. Его разработали с учетом общей специфики автомобилей Opel.

Использование сканера MDI актуально в том случае, если машина выпущена с 2010 года. Старые тачки либо не прочитаются сканером вообще либо не будут отображать данные из некоторых разделов.

Помимо стандартных функций – чтения кодов, вывода информации в режиме реального времени и адаптации, прибор также работает с узкоспециализированными задачами – настройкой иммобилайзера, программированием ЭБУ и так далее.

ELM327 – дешево, но нефункционально

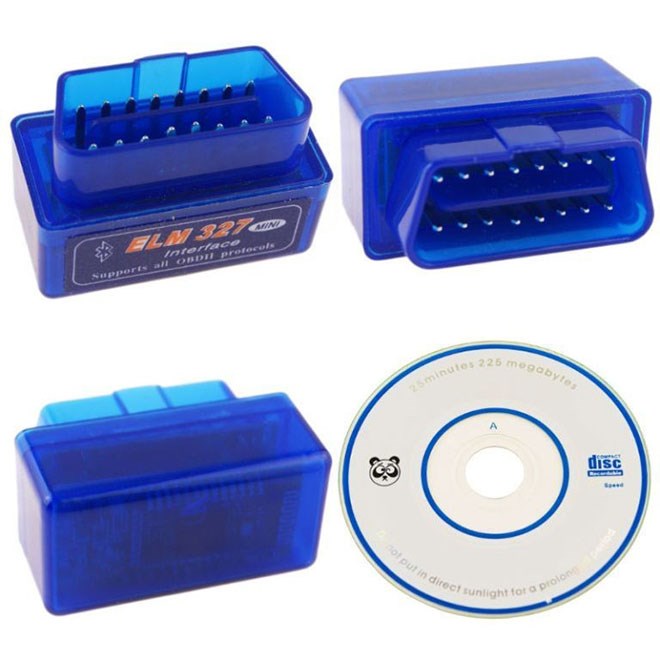

Есть целая пачка китайских сканеров на базе чипа ELM327. Существуют устройства с разным интерфейсом – WiFi, bluetooth, USB. Их основным преимуществом является низкая цена и возможность работать без проводов.

Где находится диагностический разъем Опель Корса, диагностика, ошибки

• С – проблема касается подвески автомобиля.


• Р – не функционирует трансмиссия или коробка передач.


• В – неправильно работают элементы конструкции кузова – иммобилайзер, центральный замок, система складывания зеркал, электростеклоподъемники и так далее.


• U – вышли из строя электронные составляющие – дополнительные модули или блоки.

Все КОДЫ ошибок OPEL? (Astra H, J, G, Zafira B, Vektra, Omega B, Corsa D, Insignia, Meriva, Antara, Mokka, Frontera) по OBD2: расшифровка на русском и как исправить Датчик-выключатель давления системы гидроусиления руля (PSP)

Предохранители Опель корса д и реле со схемами блоков и инструкцией по ремонту и обслуживанию

Исполнение блоков предохранителей и реле может отличаться от представленного и зависит от года выпуска и страны поставки Вашего Опель Корса Д.

Монтажный блок

Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.

Вариант 1

За работу прикуривателя отвечает предохранитель номер 29 на 20А.

Вариант 2

Блок на аккумуляторе

Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.

1. 80А Используется для дизельных двигателей


2. 80А Рулевое управление с электроусилителем


3. 60А Дополнительный и независимый обогреватель


4. 50А Питание монтажного блока, расположенного в багажнике


5. 40А Дополнительный и независимый обогреватель

Дополнительные реле

В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:

Блок в салоне

Данный блок расположен под панелью приборов, за защитной крышкой.

Блок в багажнике

Он находится на стойке слева и закрыт защитной крышкой.

Инструкция Opel Corsa D

Больше информации про ремонт и обслуживание Опель Корса Д можете узнать изучив данную инструкцию: «скачать«.

На этом всё. А если хотите помочь дополнить материал, пишите в комментарии.

Коды ошибок и неисправностей Опель Астра H: проверка, расшифровка, сброс

1. Знать, где находится диагностический разъём автомобиля.


2. Иметь переходник, позволяющий подключать к диагностическому разъёму специальное оборудование.


3. Обзавестись электронным оснащением и программным обеспечением, позволяющим вести обмен данными с ЭБУ.

Опель корса разъем обд где находится? Сканеры OP-COM разделяются на две категории. К первой относятся модели, поддерживающие синхронизацию с транспортными средствами, выпущенными до 2012 года. Вторая категория – это устройства, которые, соответственно, заточены под синхронизацию с более современными автомобилями.

Выбор приложения для диагностики

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;


2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.


3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

сброс ошибок авто в программе InCarDoc free

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Автосканер ELM327. Инструкция по работе с OBD2. Семейный-Автомобиль

Общие ошибки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

датчик массового расхода воздуха произвести очистку регулятора специальным средством или поменять ;. Исходя из выбранной программы, используемой для считывания, интерфейс также может продемонстрировать рабочие показатели транспортного средства. Опель вектра а диагностический разъем расположение По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проведение диагностики Opel Astra H без сканера

Для АКПП 7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)

Первое впечатление

Первое впечатление машина оставляет приятное. По сравнению с главными конкурентами и Hyundai Getz, салон выглядит намного более привлекательным. Управляемость автомобиль с годами не теряет остроты, а вот динамика… Во-первых, у двигателя всего 80 сил, во-вторых, он трудится в паре с роботом, но о нем чуть позже.

Не считая пары царапин и сколов краски на кузове, внешний вид Opel Corsa 2008 с годами остается нормальным. А вот в салоне несколько хронических болячек «вылезают» наружу. Например, хромированные ручки дверей облезают, кожа на руле теряет товарный вид, а катушка может срабатывать через раз. Но интереснее, какие проблемы внутри. О них нам рассказали специалисты автосервиса.

Блок в салоне

1. 80А Используется для дизельных двигателей


2. 80А Рулевое управление с электроусилителем


3. 60А Дополнительный и независимый обогреватель


4. 50А Питание монтажного блока, расположенного в багажнике


5. 40А Дополнительный и независимый обогреватель

Как диагностировать ошибку? Электромагнит используется ECM при проверке системой OBD-II исправности функционирования системы EVAP.

Система бортовой самодиагностики OBD — общая информация Опель Астра Б

Приведенный ниже материал носит лишь описательный характер и не привязан ни к какой конкретной марке или модели автомобиля.

В последнее время, абсолютно незаменимыми при диагностике систем управления двигателем современных автомобилей стали такие считывающие приборы, как ручные сканеры типа Actron Scantool или AutoXray XP240.

Диагностический сканер New Generation Star (NGS) (широкое применение получили также сканеры FDS 2000, Bosch FSA 560 [www.bosch.de] и KTS 500 [0 684 400 500]).

Еще одним очень удобным диагностическим прибором является дорогостоящий специализированный диагностический компьютер типа ADC2000 фирмы Launch HiTech), либо обычный персональный компьютер в комплекте со специальным кабелем и адаптером (комплект 1 687 001 439).

Адаптер предназначен для согласования диагностических линий К и L (см. иллюстрацию Диагностический разъем системы OBD II, — при подключении используйте стандартный кабель OBD-II J1962) с СОМ-портом компьютера.

Некоторые сканеры помимо обычных диагностических операций позволяют при подсоединении к персональному компьютеру распечатывать хранящуюся в памяти модуля управления принципиальные схемы электрооборудования (если таковые заложены), программировать противоугонную систему, наблюдать сигналы в цепях предохранителя в реальном масштабе времени.

Бесплатную версию броузера OBD II можно скачать с сайта составителей настоящего Руководства arus.spb.ru.

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи контрольной лампы отказов MIL и провода-перемычки, устанавливаемого между конкретными клеммами 16-контактного диагностического разъема.

Диагностический разъем системы OBD II, — при подключении используйте стандартный кабель OBD-II J1962

Назначение некоторых выводов стандартного 16-контактного разъема DLC системы OBD II:

1 — —
2 — Шина обмена данными «+»
3 — Линия обмена данными АТ, электронно-управляемого люка крыши, единого замка
4 — Соединение с корпусом
5 — Корпус — сигнальный вывод
6 — Мигающий код
7 — Линия К обмена данными ECM, памяти положения сидений и зеркал (ISO 9141)
8 — Линия обмена данными темпостата, многофункционального информационного дисплея, противоугонной сигнализации

9 — —
11 — —
10 — Шина обмена данными «-»
12 — Линия обмена данными ABS, антипробуксовочной системы, систем безопасности, гидроусилителя руля
13 — —
14 — —
15 — Линия L
16 — Защищенный предохранителем «+» батареи (постоянно под напряжением)

На оборудованных системой OBD II модулях на установленной под капотом шильде должна присутствовать запись «OBD II compliant», а диагностический разъем DLC должен быть 16-контактным. Как правило, системой OBD II обязательно оснащаются модели, предназначенные для североамериканского рынка, начиная с 1996 г. выпуска, а также европейские модели, начиная с 2000 г. выпуска.

Расшифровка кодов ошибок со значениями

Таблица неисправностей Для понимания ошибок, которые может показать автомобиль в процессе эксплуатации, предлагаем ознакомиться с таблицей, приведенной ниже. Здесь расшифрованы коды, указывающие на проблемную работу двигателя, электропроводки, датчиков и прочих элементов.

Как сбросить ошибку?

Процедура обнуления памяти выполняется так:

1. В автомобиле отключается система зажигания.

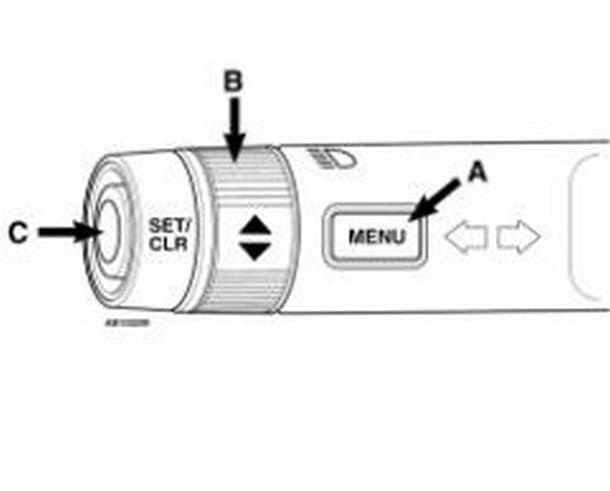

2. Пользователь нажимает на клавишу сброса суточного пробега на приборной панели. В течение трех секунд после этого на экране должна появиться индикация интервалов для проведения технического обслуживания авто.


3. Выжимается педаль тормоза, кнопка на одометре должна остаться в нажатом состоянии. Производится активация системы зажигания.


4. Примерно через десять секунд на экране должна появиться надпись «InSp» с цифрами. Если автомобиль оснащен бензиновым мотором, то комбинация будет 35000, если дизельным — то 50000. Индикатор «InSp» должен моргать, после чего исчезнет. Это свидетельствует об успешном обнулении памяти и удалении ошибок.

Заключение

1. Неисправный датчик. Вероятнее всего, отремонтировать устройство не получится, поэтому его придется менять.


2. Попадание влаги на разъем устройства. Для устранения проблемы можно удлинить провода, питающие контроллер. Это приведет к образованию петли, с которой будет стекать влага.


3. Произвести замену колодки. Жидкость попадает на контакты штекера через поврежденный или изношенный уплотнитель, что приводит к их разрушению.

Как сбросить ошибки на Мокке ECM использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.
