Светодиодная подсветка номерного знака на VAG (обход ошибки)

Возможно, многие из вас, наверняка, задумывались над заменой подсветки с лампами накаливания вашего автомобиля на аналогичные светодиодные решения, но так, чтобы обошлось без особого вмешательства в проводку и конструкцию плафончиков.

Рассмотрим 2 примера, которые я реализовал на Шкоде:

ПЕРВЫЙ СЛУЧАЙ — Подсветка ног в салоне или багажнике

Оригинальный плафончик подсветки багажника у меня разбился при перевозке груза, а новый плафон в EMEX стоил что-то около 700 руб (а это, я Вам напомню, такая маленькая прозрачная фигулька 50*20 мм и ей, на мой взгляд, красная цена — 100 руб.).

При таком раскладе будет проще сразу купить светодиодную от подсветку от Audi A8 (от Audi A8 дешевле, чем от других VAG, хотя визуально отличий не заметил).

Итак для тех, кто захочет пройти по пути джедая, расскажу по-порядку (расчёт на один плафончик):

1) Необходимо купить следующие детали:

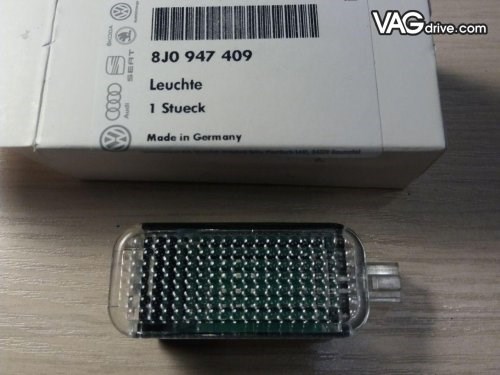

— светодиодный плафон 8J0 947 409 — цена 680 руб. (1 шт);
— пластиковый разъём 8W0 971 832 — цена 271 руб. (1 шт);
— провод с двумя пинами 000 979 009 E — цена 281 руб. (1 шт);
— пины для контактов в разъёме на косе проводки автомобиля N10 318 905 (2 шт).

2) Вставляете оба конца провода в разъём, а потом разрезаете провод посередине:

3) Затем, чтобы не портить проводку автомобиля, мы установили два пина N10 318 905, которые закрепили на концах проводов и вставили в разъём автомобиля, предварительно обмотав их изолентой:

Вот что получилось в конечном итоге для подсветки багажника (но я уверен, что все подсветки: для ног, в бардачке и прочего можно заменить на такие плафоны):
