Светодиодная подсветка номерного знака на VAG (обход ошибки)

Возможно, многие из вас, наверняка, задумывались над заменой подсветки с лампами накаливания вашего автомобиля на аналогичные светодиодные решения, но так, чтобы обошлось без особого вмешательства в проводку и конструкцию плафончиков.

Рассмотрим 2 примера, которые я реализовал на Шкоде:

ПЕРВЫЙ СЛУЧАЙ — Подсветка ног в салоне или багажнике

Оригинальный плафончик подсветки багажника у меня разбился при перевозке груза, а новый плафон в EMEX стоил что-то около 700 руб (а это, я Вам напомню, такая маленькая прозрачная фигулька 50*20 мм и ей, на мой взгляд, красная цена — 100 руб.).

При таком раскладе будет проще сразу купить светодиодную от подсветку от Audi A8 (от Audi A8 дешевле, чем от других VAG, хотя визуально отличий не заметил).

Итак для тех, кто захочет пройти по пути джедая, расскажу по-порядку (расчёт на один плафончик):

1) Необходимо купить следующие детали:

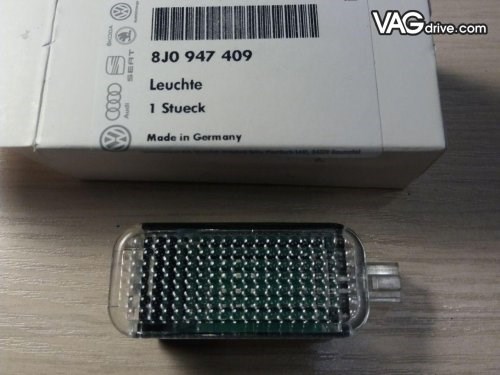

— светодиодный плафон 8J0 947 409 — цена 680 руб. (1 шт);
— пластиковый разъём 8W0 971 832 — цена 271 руб. (1 шт);
— провод с двумя пинами 000 979 009 E — цена 281 руб. (1 шт);
— пины для контактов в разъёме на косе проводки автомобиля N10 318 905 (2 шт).

2) Вставляете оба конца провода в разъём, а потом разрезаете провод посередине:

3) Затем, чтобы не портить проводку автомобиля, мы установили два пина N10 318 905, которые закрепили на концах проводов и вставили в разъём автомобиля, предварительно обмотав их изолентой:

Вот что получилось в конечном итоге для подсветки багажника (но я уверен, что все подсветки: для ног, в бардачке и прочего можно заменить на такие плафоны):

Блок предохранителей и реле Фольксваген поло седан

Приборная панель Поло Седан — как снять торпедо Polo Sedan, значение индикаторов и замена лампочек Элементы подогрева датчиков концентрации кислорода, клапан продувки адсорбера

Где находятся и электросхема

На автомобилях Volkswagen Polo Sedan применяется схема электропроводки с тремя монтажными блоками предохранителей и одним блоком реле. Эти элементы установлены в моторном отсеке и в салоне.

В моторном отсеке

Размещенный в моторном отсеке блок содержит две группы предохранителей — шесть для обычных вставок (расположены в небольшом агрегате сбоку) и семь для более мощных элементов.

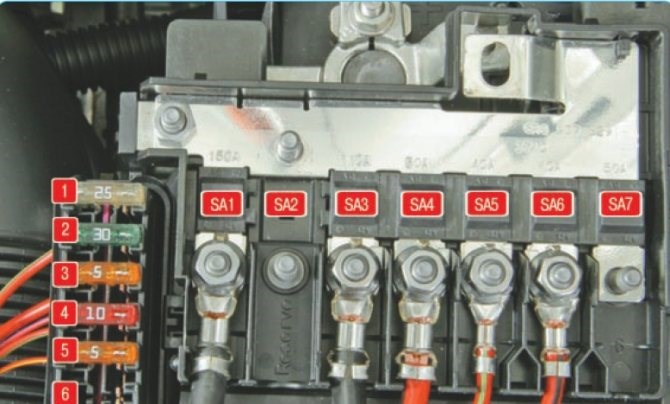

Аккумулятор Поло с установленным блоком продемонстрирован на фото ниже:

Описание назначения предохранителей в этом блоке на автомобиле Фольксваген Поло 2013 года выпуска следующее:

В салоне

Основной блок предохранителей Фольксваген Поло Седан 2011 года расположен во внутренней части панели приборов ниже и левее рулевой колонки. Снаружи блок закрыт съемной пластиковой крышкой (на которой закреплен пинцет для замены вставок).

Нумерация и назначение предохранителей в блоке может меняться в зависимости от года выпуска и комплектации автомобиля. Например, предохранитель прикуривателя может быть рассчитан на ток 15 или 20 ампер.

Основные варианты предохранителей на дорестайлинговом Поло Седан (с мая 2010 по июнь 2015 года) указаны ниже:

После рестайлинга в электросистеме произошли заметные преобразования, что повлекло за собой изменение номиналов и назначений предохранителей в блоке салона Volkswagen Polo.

На видео пользователь Александр М снимает блок предохранителей со своего Поло 2015 года выпуска. Хорошо видна общая конструкция блока и расположение предохранителей.

За боковой торцевой крышкой панели приборов размещается блок реле.

На Поло Седан 2016 года элементы установлены по такой схеме (заштрихованные позиции Р01, Р06 и с Р11 по Р15 пустуют и являются резервными):

Расположение реле в блоке Фольцваген Поло Седан указано в таблице:

Над блоком реле установлены два термических предохранителя (артикул детали — 443937105B) с номиналом по 15 ампер. Эти плавкие вставки защищают цепи электромоторов стеклоподъемников. Детали практически никогда не выходят из строя, при перегреве размыкаются и восстанавливают целостность цепи при остывании.

Светодиодная подсветка номерного знака на VAG (обход ошибки) | Сообщество водителей Audi, Volkswagen, Skoda, Seat, Porsche

1. Выключить зажигание.


2. Открыть крышку салонного блока и взять пинцет.


3. Открыть капот и снять пластиковую крышку блока предохранителей.


4. Найти вышедший из строя предохранитель и заменить его на деталь аналогичного номинала. Применение более мощных вставок или самодельных изделий категорически запрещено.


5. Если поврежден один из винтовых предохранителей, то для его замены необходимо открутить восемь гаек крепления вставок.


6. После всех манипуляций необходимо проверить работоспособность цепи. Если вставка снова перегорает, то необходимо более детально анализировать проводку, определяя причину короткого замыкания.


7. Уложить пинцет на штатное место и закрыть крышки блоков.

Как заменить лампочку габаритных огней на Фольксваген Поло седан Дисплей – отображает пройденный путь и количество топлива в баке.

Схема предохранителей Фольксваген Поло под капотом

Замена лампочки подсветки номера: как снять задний фонарь и поменять не рабочую лампу

• генератора – SA3, 150 А;


• электроусилителя руля – SA4, 50 А;


• системы антиблокировки ABS – SA5, 25 А;


• бензонасоса, стартера, переключателя, расположенного под рулём. Он же является предохранителем ближнего света в Поло седан и габаритных огней – SA3, 110 А


• блока управления вентилятором – SA6, 30 А.

В салоне Замена ламп в блок-фаре Volkswagen Polo седан
