Не горит задний левый габарит ваз 2114

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;


• где то коротит (замыкает).

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.


• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.


2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.


3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Ваз 2114 не горит подсветка панели приборов | Хитрости Жизни

1. Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;


2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;


3. Вынимаем лампу, она здесь просто вставляется на защелке;


4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не горит задний левый габарит ваз 2114 Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

• перегорела лампочка;


• перегорел предохранитель;


• неисправность проводки;


• неисправность соединительных колодок;


• неисправность фонаря;


• неисправность реле контроля в монтажном блоке;


• неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

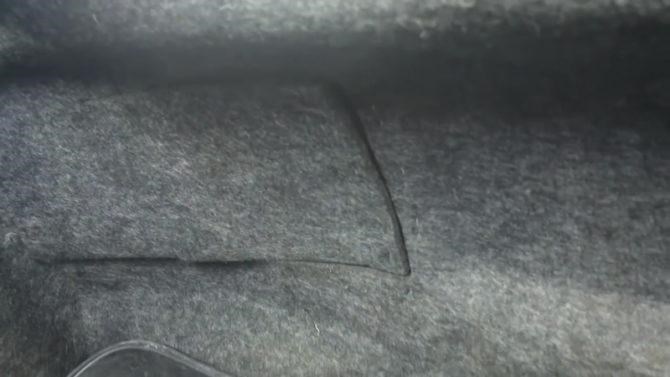

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

На фонаре находим три защелки: сверху, снизу и сбоку.

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

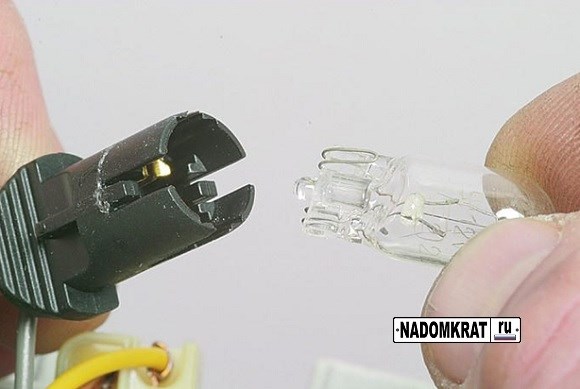

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Если картина именно такая, как описано выше, то можно лезть проверять предохранители. Если иная, к примеру, загораются передние габариты, а задние – нет, то проверять предохранители смысла нет – причина неисправности в другом.

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

Как снять подсветку номера ваз 2114

• 1 – лампы передних габаритных огней;


• 8 – лампы задних габаритных огней/сигнала торможения;


• 3 – монтажный блок;


• 6 – переключатель габаритного света.

Не работает левая сторона габаритов ваз 2114 — снять декоративную обивку и вытащить колодку с проводами из контактной группы

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).


• Отсоедините штекер питания, который прикрепляется к плате.


• Отворачивайте 4 гайки при помощи ключа.


• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.


• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

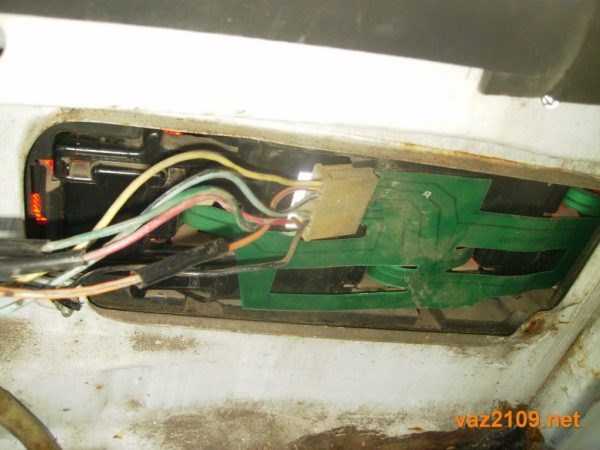

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Читайте также: Момент затяжки болтов шатунов ваз 2110

Не горят габариты на ВАЗ 2114: простое решение проблемы

• завести ВАЗ 21099 и переключить его на заднюю передачу;


• замкнуть контакты. Задние фонари должны при этом загореться;


• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;


• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Почему не горят задние габариты ваз 2114 — как поменять лампочку Для придания ленте оригинального дизайна нужно взять кусок оргстекла, на него наклеить полосу силиконовым герметиком. Далее соединяем провода ленты с контактами заводских ламп подсветки, делаем изоляцию.

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп.

Почему на ВАЗ 2114 не горит подсветка панели приборов

• отключить электропитание автомобиля;


• открыть багажник, демонтировать декоративную накладку;


• сжать фиксаторы, извлечь контактную панель всего фонаря;


• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Лада 2114 Самара, 2011 Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.


2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.


3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.


4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.


5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.


6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.


7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Особенности работы габаритов на ВАЗ 2114

• перегорание ламп накаливания или выход из строя светодиодной группы;


• окисление разъемов;


• неисправность электропроводки;


• выход из строя блока предохранителей;


• повреждение общей контактной платы;


• отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Замена неработающей лампочки

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Светодиодная подсветка номера, как установить светодиодную полоску, пошаговая инструкция

Для установки светодиодной полоски вам понадобятся три резистора и три LED полоски. Их цветовая гамма крайне разнообразна, однако лучше всего отдавать предпочтение желтым либо белым тонам. Чтобы заменить обычную подсветку на светодиодную, делаем следующее:

1. Припаиваем резистор к плюсовому концу полоски светодиодов.


2. К его концу, а также минусовой стороне крепим небольшие проволоки.


3. В результате получается конструкция, имеющая два контакта, которые подсоединяются к проводам со штатной подсветки.

Чтобы придать ленте оригинального дизайна, возьмите кусок оргстекла и наклейте на него полосу силиконовым герметиком. Затем провода ленты необходимо соединить с контактами стандартных ламп подсветки, после чего делаем изоляцию.

Далее необходимо подготовить поверхность для монтажа конструкции:

1. Демонтируем плафоны.


2. Сторону крепления обезжириваем растворителем.


3. Позволяем поверхности высохнуть и наносим герметик.


4. Клеем светодиодную полосу.


5. Герметизируем ленту по краям и оставляем до абсолютного высыхания.


6. Проверяем изделие в деле.

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

Не работает подсветка номера, возможные причины

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Обратите внимание Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые снятые с других световых устройств лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов. Что случилось? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Сгоревший предохранитель

1. Нужно отключить провод от прикуривателя;


2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;


3. Снова необходимо отсоединить все провода, идущие к панели;


4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

Подсветка госномера, зачем нужна подсветка, где находится лампочка подсветки Алексей, снимай приборку либо штекер отошел..там,либо штекер на кнопке..либо с платой что-то,у меня када на диоды менял все горело а потом половина потухла ни с того ни с сего..оказалось диод с коротышом был и дорожку спалил..в итоге от другой дорожки от патрона проводами на соседнюю лампу запитывал патрон не рабочей лапмы,все короче как-то так)
