Где находится стоп сигнал на ваз 2115

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.


• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

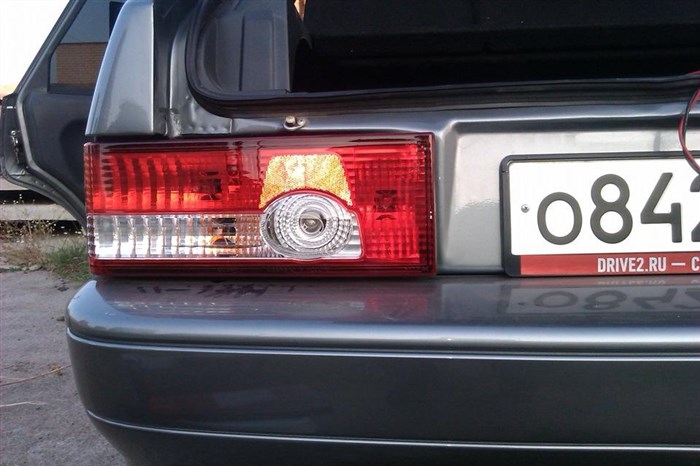

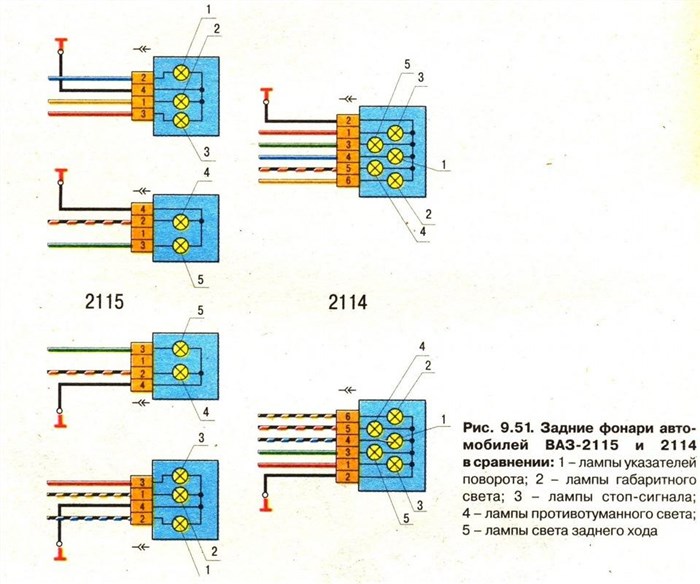

Одно из самых проблемных мест в отечественных автомобилях — это задние фонари ваз 2114. В большинстве случаев проблема заключается в некачественных, ненадежных платах задних фонарей. В результате чего, со временем пропадает или теряется контакт с лампами накаливания.

Зачастую проблема решается применением грубой силы, путем нанесения удара по корпусу или основанию фонаря. Однако такие действия не устраняют проблему полностью, происходят периодические отказы в работе указателя поворота, габаритных огней или стоп-сигналов.

Где находится стоп сигнал на ваз 2115 — Все о Лада Гранта

Предохранитель на ВАЗ 2115 прикуриватель

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе. Элемент номиналом 15 А один из самых важных у ВАЗ 2115 он отвечает за огромное число цепей, от поворотников до сигнализации. Предохранитель датчика температуры ваз 2115 инжектор По всем вопросам пишите мне, я обязательно объясню все нюансы!

Блок предохранителей и реле ВАЗ 2115: расшифровка схем, какой за что отвечает

• самое узкое место во всей конструкции — это эластичная плата;


• на втором месте, банальное перегорание или механическое повреждения лампочек;


• третьей причиной является проблема с предохранителем или реле;


• окисление контактов;


• обрыв проводки.

Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками F16 (15 А) — поворотники, аварийная сигнализация.

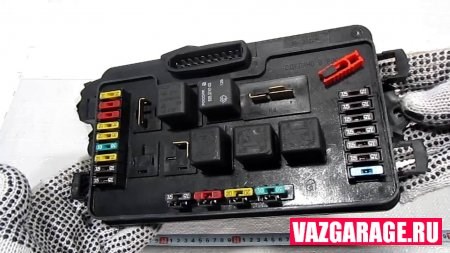

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.
2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.
3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Какой предохранитель идет на прикуриватель ваз 2115 — Все о Лада Гранта

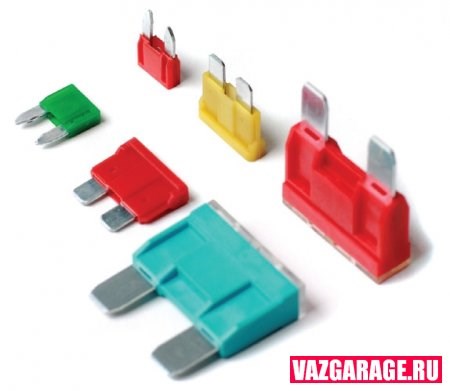

Цветовые особенности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При прохождении технического обслуживания просите автоэлектрика проверить показатели бортовой сети машины. Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков. Что представляет собой предохранитель По всем вопросам пишите мне, я обязательно объясню все нюансы!

Какой предохранитель отвечает за стеклоподъемники на ВАЗ 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1. При выявлении неисправности какого-либо электроприбора диагностику лучше всего начинать именно с предохранителя. Это самое слабое звено цепи. К тому же проверить защитный элемент проще всего.

Какие предохранители перегорают чаще всего

Что касается короткого замыкания и перегрузок, то от этого не застрахован ни один владелец отечественного автомобиля. Подобные неприятности нередко случаются вследствие обрыва проводов или неисправности электроприборов. Также это может быть связано с попаданием влаги, грязи, технологических жидкостей на контакты какого-нибудь устройства.

Другое дело – дополнительное электрическое и электронное оборудование, которое автовладельцы нередко бездумно используют для обеспечения комфорта. Это разнообразные навигаторы, регистраторы, вентиляторы, обогревательные приборы, аудио-видеосистемы, пылесосы и компрессоры.

Все эти девайсы обычно подключаются к бортовой сети машины через гнездо прикуривателя. Соответственно, его предохранитель перегорает чаще всего. Впоследствии не работает не только прикуриватель, но и омыватель ветрового стекла, так как они имеют общий элемент защиты.

Подсветка приборов

• короткое замыкание в цепи того или другого потребителя;


• перегрузки в бортовой сети;


• использование электрических приборов, потребляемый ток которых не соответствует току бортовой сети.

Габариты Добрый день. Сегодня у нас в автосервисе ВАЗ 2113, 2114, 2115. Приехал он к нам с проблемами в работе электрики в автомобиле. Не работает дальний свет, и щетки стеклоочистителя. Поэтому в данной статье мы расскажем Вам, как найти блок предохранителей и заменить их. Перед тем, как осуществлять данную процедуру, проверьте состояние предохранителей.

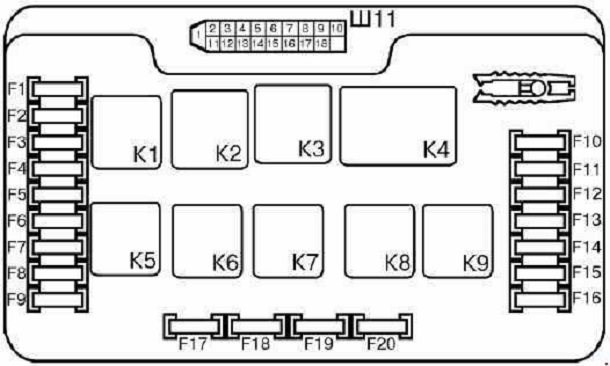

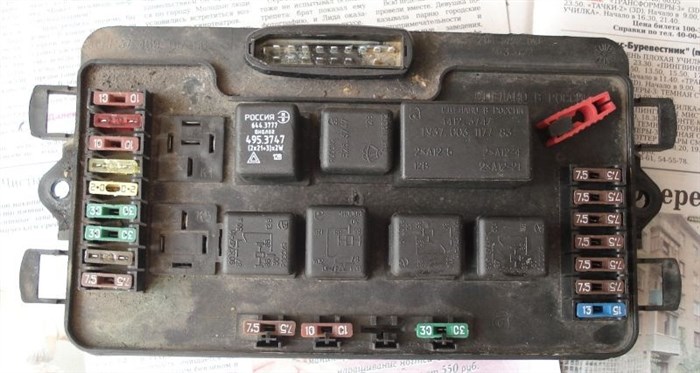

Распиновка блока предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

Звёздочкой обозначены старые комплектации.
Реле

Предохранитель и реле стартера

Втягивающее ВАЗ 2115 стоит искать на самом устройстве. Чтобы его проверить, не снимая прибор, подняв крышку капота его место между радиатором вентилятора и двигателем. На схемах часто обозначают, как включатель блокировки. Реле защиты контактов называют дополнительным. На фото показано, как оно выглядит.

Предохранитель прикуривателя

Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.

Предохранитель и реле бензонасоса

Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.

Где находится реле и предохранитель зажигания

Находится в салоне, под панелью приборов со стороны водителя.

Предохранитель печки ВАЗ 2115: где находится

F7 и рассчитан на 30 Ампер помещен в салоне.

Вентилятор

Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.

Генератор

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Реле поворотников

У Лады 2115 с 2006 года маркируется К2. Находится в подкапотном монтажном блоке.

Обогрев заднего стекла

Стеклоочистители

Стоп сигналы

Магнитола

Плавкий защитный элемент магнитофона — F5 и номинал 20 Ампер.

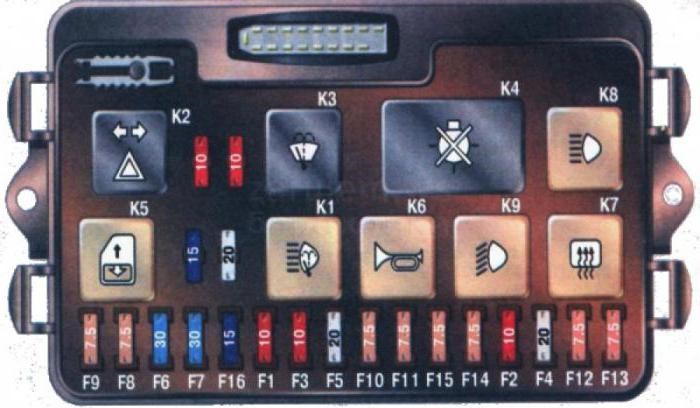

Назначение каждого из предохранителей на автомобиле
