Горит Предохранитель Бензонасоса Ваз 2114 Причины… Замена бензонасоса на ваз 21142115
Предохранители и реле ВАЗ-2115 в моторном отсеке
Монтажный блок находится под капотом, недалеко от лобового стекла.
Реле ВАЗ-2115 в подкапотном блоке
К1 – реле очистителей фар .
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.
К2 – реле-прерыватель указателей поворота и аварийной сигнализации.
Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле.
Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.
Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.
К3 – реле стеклоочистителя.
Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.
Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.
К4 – реле контроля работоспособности ламп.
К5 – реле стеклоподъемников.
Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.
Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.
К6 – реле звукового сигнала.
Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом.
Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.
К7 – реле обогрева заднего стекла.
К8 – реле дальнего света.
Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще.
 |
Не включается бензонасос ваз 2115 инжектор
Неисправность реле бензонасоса: проврека и замена Там же, где и закрепленная масса бензонасоса, под торпедой, находится его реле.

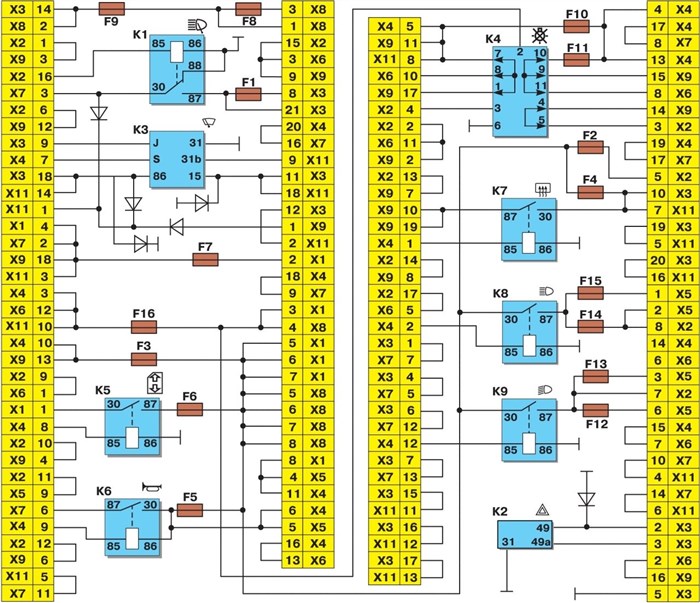

Схема расположения реле – прерывателей
| K 1 | Реле очистителей фар |
| K 2 | Поворотники, аварийная сигналка |
| K 3 | Стеклоочистители |
| K 4 | Контроль над работой ламп приборной панели |
| K 5 | Стеклоподъемники |
| K 6 | Звуковой сигнал |
| K 7 | Обогрев заднего стекла |
| K 8 | Дальнее освещение |
| K 9 | Ближнее освещение |
| F (Ф-1) / 10 | Задние противотуманки, двигатель омывателя фар, насос подачи жидкости |
| F (Ф-2) / 10 | Поворотники. аварийка |
| F (Ф-3) / 7,5 | Подсветка салона, багажника, бортовой компьютер, часы |
| F (Ф-4) / 20 | Автомобильная розетка, обогрев заднего стекла |
| F (Ф-5) / 20 | Сигнал, вентилятор системы охлаждения |
| F (Ф-6) / 30 | Стеклоподъемники |
| F (Ф-7) / 30 | Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика |
| F (Ф-8) / 7,5 | Противотуманка с левой стороны |
| F (Ф-9) / 7,5 | Противотуманка с правой стороны |
| F (Ф-10) / 7,5 | Левосторонние габариты, подсветка номерного знака, освещение моторного отсека |
| F (Ф-11) / 7,5 | Правосторонние габариты |
| F (Ф-12) / 7,5 | Ближнее освещение с правой стороны |
| F (Ф-13) / 7,5 | Ближний свет с левой стороны |
| F (Ф-14) / 7,5 | Дальний свет левосторонний |
| F (Ф-15) / 7,5 | Дальний свет с правой стороны |
| F (Ф-16) / 15 | Аварийная сигнализация, печка, стоп сигнал |
| F (Ф-17) / 7,5 | На бензонасос, на дворники, на задний ход |
| F (Ф-18) / 25 | Центральный замок |
| F (Ф-19) / 10 | Резервация |
| F (Ф-20) / 7,5 | Резервация |
Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.
Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.
| K 1 | Реле очистителей фар |
| K 2 | Поворотники, аварийная сигналка |
| K 3 | Стеклоочистители |
| K 4 | Контроль над работой ламп приборной панели |
| K 5 | Стеклоподъемники |
| K 6 | Звуковой сигнал |
| K 7 | Обогрев заднего стекла |
| K 8 | Дальнее освещение |
| K 9 | Ближнее освещение |
Бензонасос не качает при включении зажигания
Признаки и симптомы неисправности реле топливного насоса
Предохранители и реле ВАЗ-2115 — Мир Дорог
- Батарея заряжена, питание поступает, но агрегаты не работают;
- Повышенная температура модулей;
- В моторном отсеке слышен запах плавленого;
- На приборной панели индикаторы сигнализируют о неисправности в моторном отсеке.
Признаки неисправности бензонасоса на ВАЗ 2114: Замена предохранителя и цена » НаДомкрат В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.
Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)
| Маркировка / ампераж | За что отвечает |
| F (Ф-1) / 10 | Задние противотуманки, двигатель омывателя фар, насос подачи жидкости |
| F (Ф-2) / 10 | Поворотники. аварийка |
| F (Ф-3) / 7,5 | Подсветка салона, багажника, бортовой компьютер, часы |
| F (Ф-4) / 20 | Автомобильная розетка, обогрев заднего стекла |
| F (Ф-5) / 20 | Сигнал, вентилятор системы охлаждения |
| F (Ф-6) / 30 | Стеклоподъемники |
| F (Ф-7) / 30 | Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика |
| F (Ф-8) / 7,5 | Противотуманка с левой стороны |
| F (Ф-9) / 7,5 | Противотуманка с правой стороны |
| F (Ф-10) / 7,5 | Левосторонние габариты, подсветка номерного знака, освещение моторного отсека |
| F (Ф-11) / 7,5 | Правосторонние габариты |
| F (Ф-12) / 7,5 | Ближнее освещение с правой стороны |
| F (Ф-13) / 7,5 | Ближний свет с левой стороны |
| F (Ф-14) / 7,5 | Дальний свет левосторонний |
| F (Ф-15) / 7,5 | Дальний свет с правой стороны |
| F (Ф-16) / 15 | Аварийная сигнализация, печка, стоп сигнал |
| F (Ф-17) / 7,5 | На бензонасос, на дворники, на задний ход |
| F (Ф-18) / 25 | Центральный замок |
| F (Ф-19) / 10 | Резервация |
| F (Ф-20) / 7,5 | Резервация |
Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.
Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.
| № реле/ предохранителя | Расшифровка |
| К1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя ветрового окна |
| К4 | Реле контроля исправности ламп |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электрообогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
Реле бензонасоса

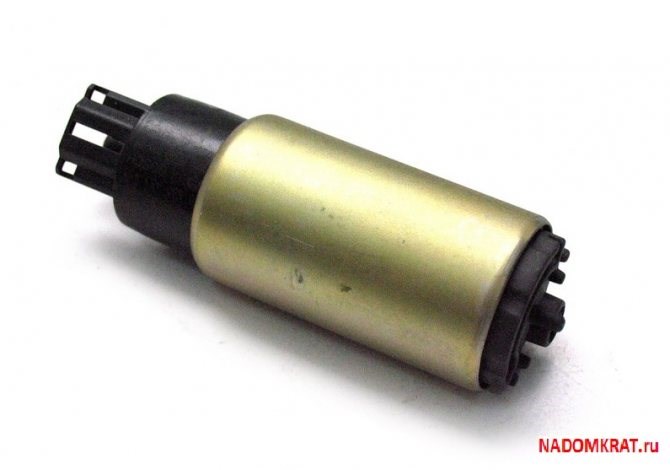

Электромоторчик бензонасоса

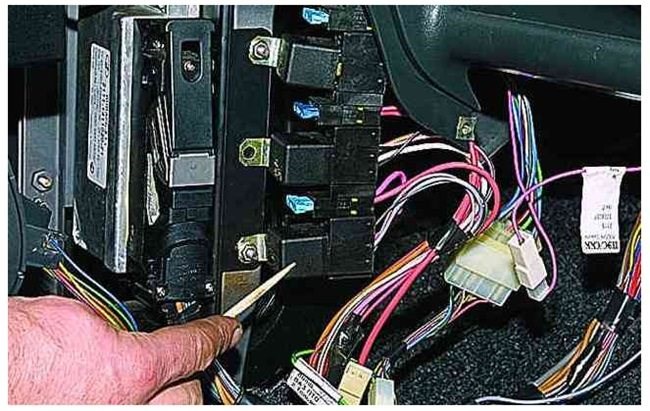

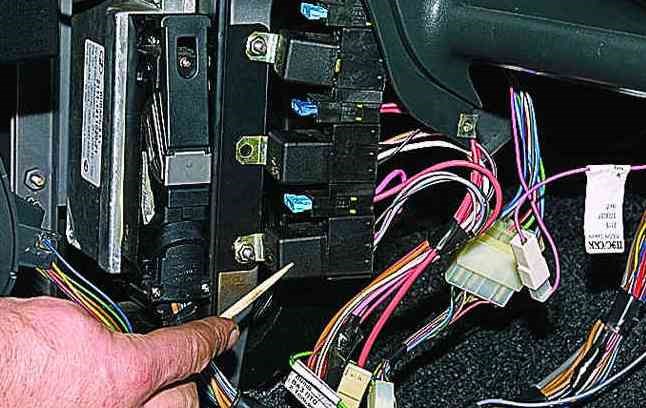

Где стоит реле бензонасоса
Подготовка инструментов Вначале необходимо отсоединить минусовую клемму провода от аккумулятора. После в салоне (под приборной панелью слева) нужно отсоединить пять колодок жгутов с проводами внизу блока. Потом снимаем крышку монтажного блока.
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.
Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.
Система давления
- неисправность регулятора давления топлива в рампе;
- поломку бензонасоса или заметное снижение его производительности по причине износа;
- сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);
Признаки неисправности Все эти запчасти могут поломаться и стопорнуть нормальную работу системы топливного модуля. По сути, бензонасос – это та часть топливной системы, которая под давлением пропускает бензин. Механизм замудренный, разбираться будем поэтапно.
Снятие, установка и замена бензонасоса
Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.
Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.
Для работы следует приготовить:
Последовательность работ
Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.
Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.
Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.
Предохранители и реле ВАЗ 2113, 2114, 2115
- Предохранитель бензонасоса ВАЗ 2114
- Реле бензонасоса ВАЗ 2114
- Плохо закрепленная масса бензонасоса ВАЗ 2114
- Моторчик бензонасоса ВАЗ 2114
- Контакты системы бензонасоса ВАЗ 2114
- Сам бензонасос
Описание предохранителей на автомобиль ВАЗ 2115: расположение Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.
Признаки и симптомы неисправности реле топливного насоса
Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:
- водитель вставляет ключ в замок и включает зажигание;
- после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
- затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
- последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
- после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.
Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.
Рекомендуем также прочитать статью о том, что делать, если стартер щелкает, но не крутит двигатель. Из этой статьи вы узнаете об основных причинах данной неисправности, а также о том, как проверить стартер своими руками.
Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)
Признаки неисправности предохранителей
Распространенные причины поломок предохранителей
- Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
- В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.
Замена предохранителей на ВАЗ 2115 Проблемы работы отопителя. Если печка работает только на 3-ей скорости, а на первых двух не включается, скорее всего сгорел добавочный резистор, через который на мотор печки подаётся напряжение, или пропал контакт на его разъёме. Резистор расположен над педалью газа и выглядит в виде пластины.
