Не Горит Стопарь на Спойлере Ваз 2114 © Основные причины

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;


• – напряжение «+12», но только после включения зажигания;


• – «+12» по нажатию на педаль;


• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не работают стопы ВАЗ 2114 (2113)

1. Отключаем от концевика разъём с двумя проводами;


2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;


3. Концевик снимается в сборе и проверяется омметром.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? — автомобильный портал Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Стоп-сигналы не горят полностью

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Не работает стоп сигнал ваз 2114 причины — Все о Лада Гранта

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях;


• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

Не работают стоп сигналы на Ваз 2112 — вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;


• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.


• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;


• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;


• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не горят стоп сигналы на ваз 2111 причины

• 3 – монтажный блок;


• 8 – лампы габаритного света и стоп-сигналов;


• 11 – концевик тормозных огней;


• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Не горят стопы ваз 2112 Даже после тщательной просушки влага все равно остается внутри обшивки салона и электронных блоков.

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;


2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;


3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Не горят стоп сигналы лада гранта — АвтоТоп

Назначение каждого из предохранителей на автомобиле

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета. Разъём подключения внутренних фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115. По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как снимается монтажный блок – все шаги на одном видео

• – потенциал «массы»;


• – напряжение «+12», но только после включения зажигания;


• – «+12» по нажатию на педаль;


• – клемма звонится, как отвод «массы».

3 комментария

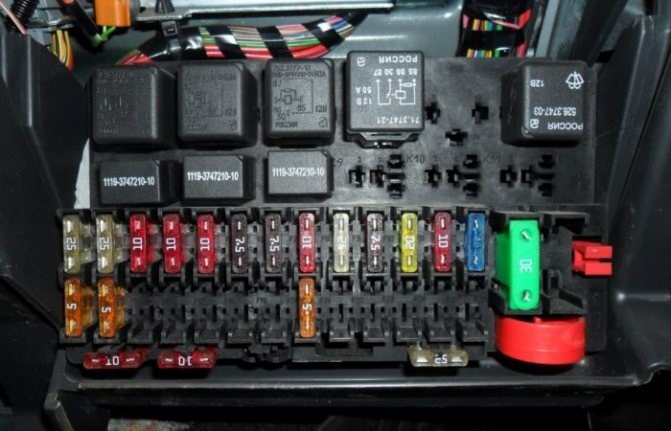

Извлечение блока с предохранителями

Схема блока предохранителей ВАЗ 2114, расположение и инструкция по замене

Блок предохранителей ваз 2114

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

1. Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;


2. Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Снятие и установка задних фонарей на ВАЗ 2110-2112

• Электрооборудование


• Двигатель


• Тормозная система


• Прочее


• Рулевое управление


• Трансмиссия


• Подвеска


• Тюнинг

• ВАЗ 2110

• Прочее


• Двигатель


• Рулевое управление


• Электрооборудование


• Трансмиссия


• Тормозная система


• Подвеска


• Тюнинг

• Видеопубликации


• Фотопоток тюнинга ВАЗ


• Руководства по эксплуатации и ремонту

Пара слов о «реле исправности» И далее с обратной стороны можно аккуратно, не прилагая чрезмерных усилий, потянуть за фонарь, чтобы он вышел наружу:

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;


• открыть багажник, демонтировать декоративную накладку;


• сжать фиксаторы, извлечь контактную панель всего фонаря;


• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Что это?

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Тест проводки на неработающих стоп-сигналах Включение задней оптики говорит о том, что машина двигается обратно, потому следует быть внимательным. Неработающие фонари легко повлекут за собой аварии и столкновения, виновником которых в итоге окажетесь именно вы.

Неисправность стоп-сигналов совместно с другими указателями

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Тема в разделе «Ремонт Ауди», создана пользователем SSA, 28 ноя 2007 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Комментарии 6

• дефектная или перегоревшая лампочка;


• обрыв в электропроводке или разъемных соединениях;


• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;


• неисправность концевого выключателя;


• неполадки в электронных системах или блоках.

ЭЛЕКТРИЧЕСКАЯ СХЕМА Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.
