Не Горит Правая Фара Ниссан Альмера. Блок с реле

Регулировка элемента

Провести данную операцию несложно на Альмера N16, она не зависит от вашего кузова: хэтчбек или другой вариант. Для ее проведения не нужен никакой специальный регулировочный аппарат.

• Топливный бак нужно полностью заправить.


• В шинах должно быть давление, которое точно подходит под требования, прописанные в инструкции.


• Место, на котором будет находиться машина, должно быть как можно более ровным по горизонтали.


• Для проверки оптики можно применить какой-то экран (ворота гаража, стену и прочее), который нужно поставить строго в вертикальное положение.


• Свой автомобиль надо поставить в 5 м от экрана.

Нужно четко следовать данным указаниям, чтобы получить хорошо отрегулированный элемент.

Осуществляется регулировка фар в Ниссан Альмера Классик таким образом:

• Начертить на экране одну пару параллелей вертикально, протяженность которых будет равняться промежутку между фарами.


• Еще раз линию начертить, но уже по горизонтали. Это нужно сделать на одинаковой высоте с центрами фар. Найти отметку, показывающую центр фар.


• Еще раз начертить прямо параллельную линию, которая будет находиться на 5 сантиметров ниже от ранее нарисованной. Это расстояние соответствует удалению машины от проверочного экрана на 5 м.


• Появились линии пересечения. Нужно провести на этих пересечениях прямую, которая будет иметь 15-градусный наклон (вправо и вверх). Экран проверки создан.

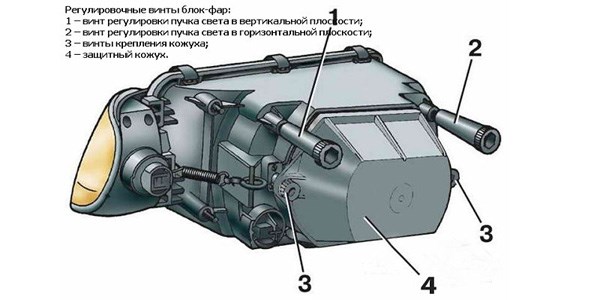

• Теперь надо зажечь фары и при помощи винтов регулировки, которые находятся на тыльной стороне фар, постараться достичь такого освещения, которое идет по горизонтальной линии снизу.


• Свет в вертикальной плоскости должен быть как можно симметричнее вертикальным линиям.


• Основания излома должны появляться точно в скрещивании вертикальной линии центров фар и 15-градусной линии наклона.


• Когда болты регулировки закручиваются или откручиваются, смещается сам корпус, в котором обязательно присутствие линз. Но корпус фары в это время надежно закреплен.


• Не стоит спешить. Нужно проводить регулировки постепенно и по очереди. Для начала надо проверить свет в горизонтальной плоскости, а после в вертикальной.

Точность регулировки оптики на Ниссан Альмера Н16, G15 зависит от качества освещения места работы, поэтому нужно отрегулировать ее при предельном контрасте света авто и природного освещения.

Фара задняя имеет примерно такой же алгоритм регулировки.

Предохранители ниссан альмера классик: где находятся, замена

• Чтобы в бортовой сети Ниссан Альмера Классик не произошло замыканий во время процесса замены, для начала следует отключить аккумулятор. Его не обязательно демонтировать, можно просто сбросить клемму «-».


• Далее, на фарах следует отсоединить четыре клипсы.


• После этого можно отключить с оптики три штекера, а также выкрутить винты фиксации бампера. В принципе, бампер можно и не снимать, но тогда есть большая вероятность повреждения новой оптики при монтаже.


• Далее, фонари демонтируются и меняются на новые. Дальнейшие действия по сборке производятся в обратной последовательности. После демонтажа бампера, если состояние противотуманок печальное, их также можно заменить. Туманки следует подбирать в соответствии с моделью авто.

Какие лампы в nissan almera classic Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля

Схема регулировки фар на Ниссан Альмера

Начинать нужно с разметки, когда она будет готова, переходят к перекрытию – 2-3 м достаточно. Расстояния, если нужно, корректируют, отметки выставляют по центральным зонам автомобиля.

Нужно будет разметить все оси, дополнительно замерить удаленность оптики от дорожной трассы до фары, которую регулируют. По центру оптоприборов размечают удаление до центральных частей самой средней автомобильной оси. Внизу предусматривают интервал.

В значительной мере корректность настроек зависит от правильности предварительно выполненной разметки

Когда работы по обслуживанию будет завершены, авто отгоняют от стеновых поверхностей. Отметки по центру соединяют, для этого достаточно провести ровную линию. Ее можно будет дополнить вертикальными полосами небольших размеров. После осуществляют остальные настройки, опять все внимательно проверяют.

Как отрегулировать свет фар на nissan almera

1. Загнать машину на ровную, тщательно подготовленную площадку.


2. Чтобы закрепить рабочие точки, выполняют перечень настроек системы, линии объединяют.


3. Авто загоняют обратно, механизм регулятора выставляют на нуле.

Снятие фары ниссан альмера классик — Энциклопедия автомобилиста — ремонт авто своими руками Чтобы отрегулировать освещение ламп ближнего света, перед регулировкой необходимо обеспечить следующие условия:

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

1. Резерв


2. Резерв


3. Резерв


4. 15А Звуковой сигнал


5. 15А Дроссельная заслонка


6. 10А Габаритные огни


7. 10А Система управления двигателем


8. Резерв


9. 15А Катушки зажигания


10. 30А Цепь замка зажигания


11. 20А Антиблокировочная система тормозов


12. 20А Антиблокировочная система тормозов


13. 20А Антиблокировочная система тормозов


14. 65А 1-й главный предохранитель


15. Резерв


16. Резерв


17. 15А Обогрев ветрового стекла


18. 5А Антиблокировочная система тормозов


19. 10А Задний противотуманный фонарь


20. 20А Комбинация приборов


21. 15А Противотуманные фары


22. 15А Дальний свет фар


23. 15А Ближний свет фар


24. 100А Генератор


25. 30А 1-й электродвигатель вентилятора радиатора


26. 30А 2-й электродвигатель вентилятора радиатора


27. 30А Стеклоподьемник


28. Резерв


29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

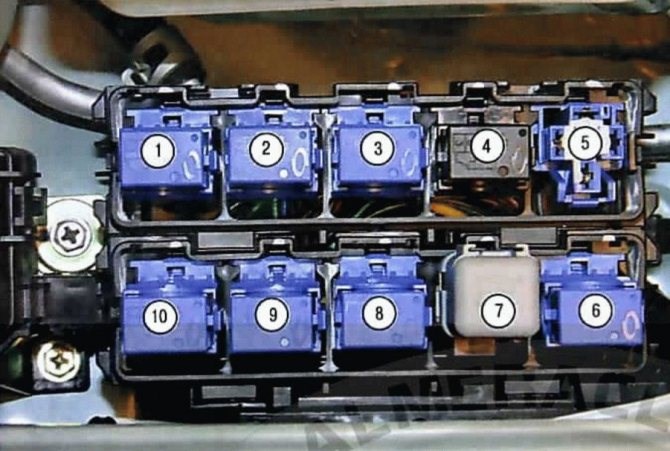

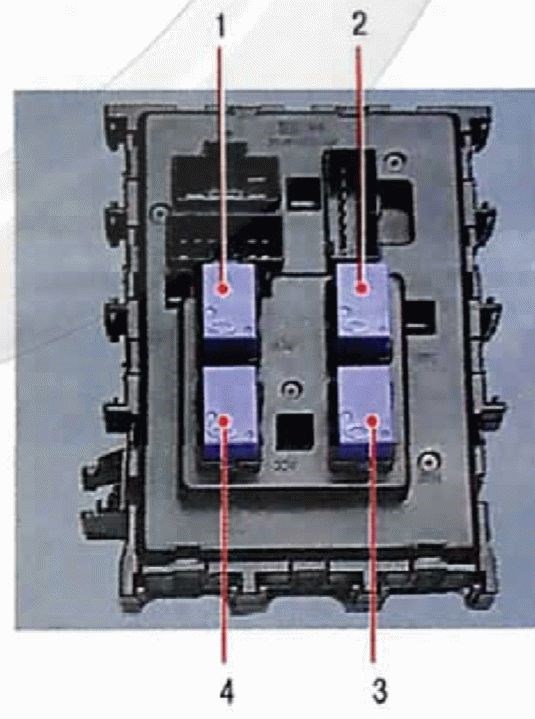

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в комментариях.

Регулировка ближнего, дальнего света и ПТФ Альмера Классик — распишем по пунктам

Содержание:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем. Использование автомобиля с недостатками в их работе создает опасность для всех кто находится на дороге. Разборка, сборка фары, замена модулей и отражателя в фарах Nissan Almera N16 | фары оптика и освещение Nissan Almera N16 По всем вопросам пишите мне, я обязательно объясню все нюансы!

БП в моторном отсеке

Как отрегулировать противотуманные фары на Ниссан Альмера Смена лампочек дальнего
Замена ламп Альмера Классик, отвечающих за дальний свет, идентична работам проводимым при смене фонарей ближнего света. Единственным отличие — комплекс дальнего освещения скрывается под другим защитным пластиковым кожухом.

Лампы используемые в Ниссан Альмера Классик

Лампы применяемые в передней блок фаре

Противотуманные фары передние — H8 12v/35w

Лампа указателя поворота — PY21W 12v/21W

Как улучшить ближний свет фар На Альмера Классик:

Лампы применяемые в задних блок фарах

Лампа стоп сигнала/габаритного огня — P21/5W 12v/21W/5W

Лампа заднего указателя поворотов PY21W 12v/21W

Лампа задней противотуманной фары — P21W 12v/21w

Другие лампы используемые в Almera Classic

Лампа боковых указателей поворота — W5W 12v/5W

Лампа освещения салона (центральная) — C10W 12v/10W

Лампа индивидуального освещения — W3.4W 12v/3.4W

Лампа подсветки багажника — W3.4W 12v/3.4W

Это все основные лампы, используемые в Nissan Almera Classic. При желании, обычные лампы накаливания — P21W, P21/5W, C10W, W5W можно заменить на светодиодные аналоги. Свет при этом будет ярче и белее. Особенно актуальна замена ламп подсветки салона на светодиодные аналоги, которые дают больше света, при меньшем потреблении тока.

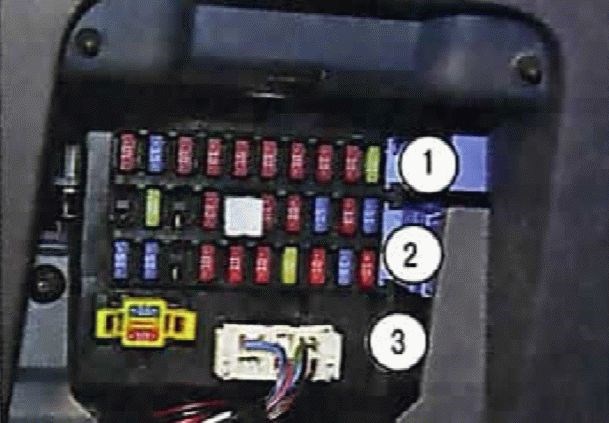

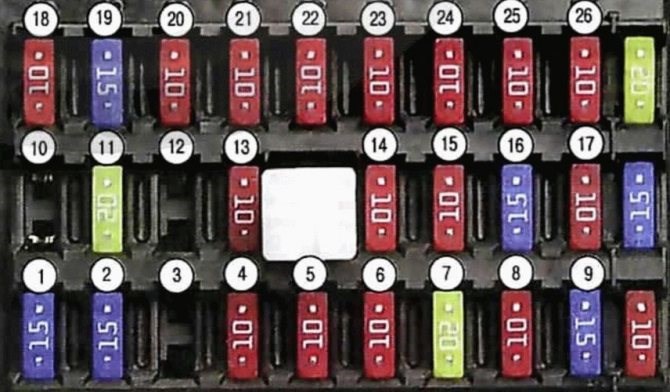

БП в салоне

• Ближний свет – H7 (55 Вт);


• Дальний – H1 (55 Вт);


• ПТФ – H8 (35 Вт);


• Передний габарит – W5W (5 Вт);


• Указатель поворота – PY21W 21 Вт;


• Повторители поворота – WY5W 5 Вт;


• Габариты – P21/5W (21/5 Вт).

Регулировка элемента Из-за внешнего сходства путают с H8. Применение типов похоже, но они не взаимозаменяемы. H11 является более мощной, так как может выдавать от 55 до 62 Вт. Чтобы их не перепутать, в конструкцию цоколя изготовителями внесены изменения, которые не позволят установить Н11 вместо Н8 и наоборот. Используют цоколи PGj19-2 и PGj19-1 соответственно.

Как снять фару на ниссан альмера классик

» Статьи » Как снять фару на ниссан альмера классик

В этой статье рассмотрим как самостоятельно снять, заменить и установить фару на ниссан альмеру N16. Если же вам после снятия требуется ремонт фары, то ознакомьтесь с инструкцией о том как разобрать фару

Откручиваем ключом на 10мм болты, как на фото, Снимаем клипсы бампера с обеих сторон с помощью отвертки (подцепляем клипсы).

Снимаем и тянем немного на себя, вверх, до щелчка

Вытягиваем влево или вправо (соответственно фаре)

Как только фара будет свободно перемещаться в пазу, будьте осторожны, НЕ тяните. Аккуратно снимаем разъемы, их будет 3: поворотник, подкорректор, центральный разъем.

Центральный разъем, внутри желтого цвета.

Обратно этот разъем удалось поставить только (!) в уже стоящей фаре, так как с застегнутым разъемом не одевалась фара. Вот тут прибегните к помощи 6 летнего ребенка или девушки с худой рукой. Не удалось? Звоните практологу!

Хитрая клипса под фарой и её ответная часть, с ней реальные проблемы, всё остальное не расчет.

Удалось! Но это не победа. Теперь правая, светит в небо, можно сбивать самолеты. За 200 метров на МКАД подсвечивает ближним все знаки, даже на мостах. Левая, светит как раз под колеса, типа, противотуманка! Качество света изменилось кардинально! Народ, просто меняйте фары и всё!

Посмотрите интересное видео по этой теме

Замена фары Ниссан Альмера Классик

Добрый день. Заехал к нам Ниссан Альмера Классик с разбитой фарой. Ремонтировать там нечего, поэтому произведем замену фары на Ниссан Альмера Классик.

Пошаговая замена фары Ниссан Альмера Классик

1. Откручиваем винт крепления декоративной пластмассы, она будет мешать демонтажу фары.

2. Выкручиваем 2 основных винта крепления фары.

Возле поворотника есть защелка, можно взять отвертку и немного подковырнуть на себя. Только обязательно оберните отвертку тряпкой чтобы не испортить краску.

4. Делаем фото как были подключены разъемы и отключаем их. После того как отключили, фару больше ничего не удерживает.

5. Установка новой фары идет в обратном порядке, думаю ничего сложного.

Замена фар ниссан альмера

В процессе эксплуатации автомобиля к самостоятельному снятию, замене и установке фар на ниссан альмера прибегает большинство хозяев машин, обладающее различной степенью мастерства в области авторемонта. Для замены фары на ниссан альмера классик самостоятельно, хозяину автомобиля понадобятся отвёртка и ключ на 10 мм.

Данная фото-инструкция составлена в максимальной степени приближённо к реальному процессу замены фар и расписана по пунктам:

10мм ключом откручиваются и с помощью отвёртки снимаются клипсы по обе стороны от фары методом их подцепления. На фото также представлен вид сверху.



Полезные советы





• Первоначально укладывается проводка. Начать следует от места установки ПТФ. Тянуть провода рекомендуется совместно с уже уложенными кабельными линиями, прикрепляя к ним провода от противотуманных фонарей с помощью пластиковых зажимов. Лучше всего укладывать провода в гофре.


• Масса от фишки фонаря прикручивается к кронштейну радиатора кондиционера. Предварительно потребуется зачистить краску в месте подключения массы.


• На следующем этапе выполняется монтаж реле, предохранителя и кнопки включения ПТФ. Реле закрепляется на тыльной стороне левого крыла в районе аккумуляторной батареи. Питание на него подается через предохранитель непосредственно от АКБ. Один провод от реле протягивается в салон (вместе с силовыми проводами) к кнопке включения ПТФ.






• Выбираем место для монтажа кнопки в салоне. Для этого можно использовать технологическое отверстие в блоке управления и регулирования внешними зеркалами и фарами. Кнопку лучше подобрать по размерам имеющегося отверстия, но его можно расширить с помощью напильника.


• К кнопке необходимо протянуть еще один плюсовой управляющий провод, который будет подавать питания после включения зажигания. Его можно взять напрямую с замка зажигания. В колодке с проводами, подключенной непосредственно к замку зажигания, он находится в самом низу и имеет черную окраску с красной продольной полосой.





Инструкция по регулировке своими силами Таблица 8.7 Цепи, защищаемые предохранителями, установленными в салоне




Особенности замены







Конструкция альмеровской оптики




Процедура замены оптики на автомобиле Ниссан Альмера G15 или на любой другой модели, будь то противотуманные фары или головное освещение — в целом задача не сложная. Для ее выполнения вам потребуется не более 30 минут.




Чтобы заменить на Альмере фары, выполните следующие действия:





1. Чтобы в бортовой сети Ниссан Альмера Классик не произошло замыканий во время процесса замены, для начала следует отключить аккумулятор. Его не обязательно демонтировать, можно просто сбросить клемму «-».


2. Далее, на фарах следует отсоединить четыре клипсы.


3. После этого можно отключить с оптики три штекера, а также выкрутить винты фиксации бампера. В принципе, бампер можно и не снимать, но тогда есть большая вероятность повреждения новой оптики при монтаже.


4. Далее, фонари демонтируются и меняются на новые. Дальнейшие действия по сборке производятся в обратной последовательности. После демонтажа бампера, если состояние противотуманок печальное, их также можно заменить. Туманки следует подбирать в соответствии с моделью авто.





Блок: 2/4 | Кол-во символов: 1053
Источник: https://avtozam.com/nissan/almera/zamena-i-regulirovka-far/




Что надо сделать перед регулировкой?



[/i] Как снять фару на ниссан альмера классик
Начинать нужно с разметки, когда она будет готова, переходят к перекрытию – 2-3 м достаточно. Расстояния, если нужно, корректируют, отметки выставляют по центральным зонам автомобиля.



Корректировка света противотуманок




Мнение эксперта
Черноволов Василий, эксперт-автомеханик 1-й категории
Если у вас есть вопросы, с удовольствием помогу!
Задать вопрос эксперту
Корректное положение головной оптики предполагает, что перед регулировкой будут созданы оптимальные для проведения работы условия. Процедура замены оптики на автомобиле Ниссан Альмера G15 или на любой другой модели, будь то противотуманные фары или головное освещение в целом задача не сложная. Nissan Almera Classic По всем вопросам пишите мне, я обязательно объясню все нюансы!



Замена фар ниссан альмера





1. бак автомобиля должен быть полностью заправлен топливом;


2. давление в шинах соответствовать требованиям, указанным в инструкции по эксплуатации технического средства;


3. место стоянки автомобиля должно быть горизонтально ровным;


4. в качестве проверочного стенда можно использовать экран – лист фанеры (гаражные ворота, стену) расположенный строго вертикально;


5. автомобиль должен быть установлен на расстоянии 5 метров до стенда.





Особенности замены В значительной мере корректность настроек зависит от правильности предварительно выполненной разметки
