Электронные системы управления КАМАЗ

Различные комплектации КАМАЗов стали оснащаться двигателями с электронными блоками управления (ЭБУ). И если теперь водителя волнует нездоровое поведение в ходе эксплуатации знаменитых грузовиков, проявились симптомы в виде плавающих оборотов, пропадания тяги, необычных шумов, повышенного расхода дизельного топлива, на помощь приходит самодиагностика.

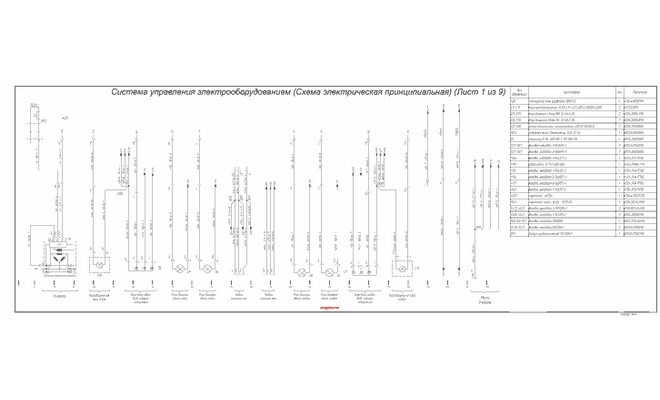

С помощью информации, выводимой из ЭБУ в виде кода ошибок, существует возможность указать точный электротехнический диагноз КАМАЗу. Процесс диагностики и дешифровки кодов зависит от типа электронной системы установленной на грузовом автомобиле. Перед началом диагностики предлагается определить тип ЭБУ по установленной модели двигателя.

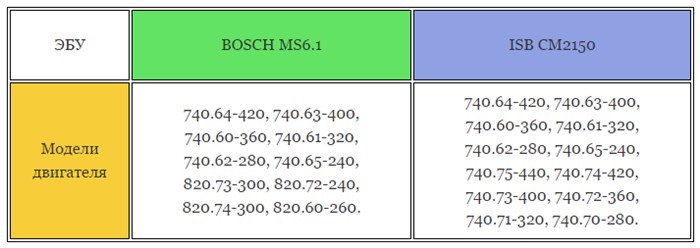

Таблица моделей двигателя

Самодиагностика Вне зависимости от того, какой компанией произведён ваш V8, Cammins Inc. (Камминз) или ООО «КАМАЗ», установлены на нём системы подачи топлива от «Common Rail» и рециркуляции выхлопных газов (EGR) либо системы нейтрализации (SCR), диагностика будет проводиться в соответствии с этими двумя типами.

Процесс самодиагностики электронных систем КАМАЗ в двигателях евро-3, -4 незначительно отличается от подобной процедуры в других автомобилях. После нажатия определённой кнопки одна из ламп приборной панели или блока сигнализаторов начнёт мигать с разными интервалами, количество вспышек лампы одного интервала определяет разряд кода.

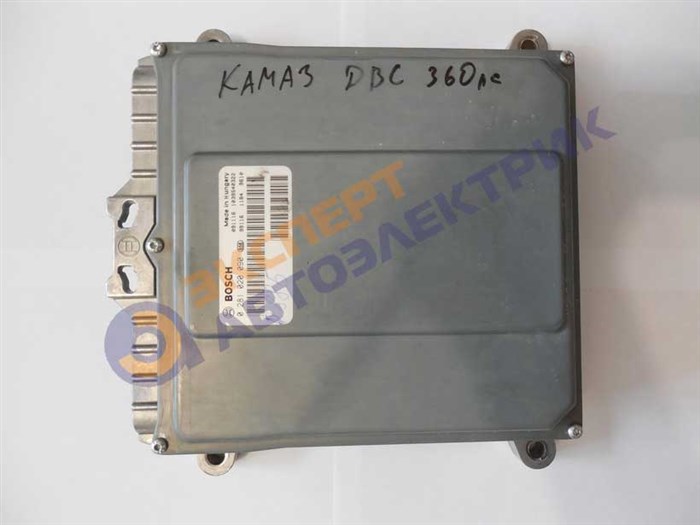

Двигатель с ЭБУ BOSCH MS 6.1

Контрольная лампа диагностики

Обратим внимание на кнопку-качельку режима диагностики (часто монтируется на панели приборов слева, под рулевым колесом) или кнопку этого режима (часто находится рядом с блоком предохранителей, под панелью напротив места пассажира). «Качелька» имеет два крайних положения для удержания и центральное фиксированное положение.

Кнопка-качелька режима диагностики

Кнопка режима диагностики

Диаграмма сигнализации блинк-кодов

В диаграмме показан пример получения кода 24. Соотносим код ошибки (иначе блинк-код, от английского blink — мигать) с таблицей, приведённой ниже.

Двигатель с ЭБУ ISB CM2150

Этот тип ЭБУ устанавливался на поздние модели КАМАЗ и диагностика в этом случае будет отличаться от вышеприведённой схемы. После включения зажигания в памяти электронного блока фиксируется активная на данный момент неисправность, кроме того, неисправность может сигнализироваться красной или жёлтой лампой контрольной диагностики.

Жёлтая и красная контрольные лампы диагностики
