Почему лампа разряда АКБ не загорается при включении зажигания?

Для точной диагностики причин этой неисправности необходимо определить сопутствующие признаки. По ним можно достаточно точно вычислить в чем именно проблема. Разобьем их на три группы по «степени сложности».

1. Простые причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

Если после поворота ключа в замке зажигания лампа разряда АКБ не загорается и не горит после пуска двигателя, но комбинация приборов работает, зарядка идет как обычно (13,6 — 14,6 В на выводах аккумулятора при работе на холостых), то скорее всего причины следующие.

— Перегорела сама лампа разряда аккумулятора в комбинации приборов

Ее можно снять и заменить новой или заведомо исправной. Для удаления окислений на контактах лампы несколько раз вставляем ее в патрон и проворачиваем туда-сюда.

— Свалился провод в с вывода «61» генератора

Провод на вывод «61» генератора может соскочить с вывода и тогда лампа разряда АКБ не загорится ни при каких обстоятельствах

Соскочивший наконечник провода несколько раз надеваем-снимаем с вывода на генераторе для удаления окисления. Дополнительно поджимаем «маму» в наконечнике, чтобы больше не соскакивала.

Помимо провода на вывод «61» может быть нарушен контакт в электрической цепи лампы на фишках в монтажном блоке. Их находим по схеме и так же несколько раз снимаем-вставляем.

2. Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

При включении зажигания все лампы (в том числе и разряда аккумуляторной батареи) комбинации не загораются, приборы не работают. Так происходит если.

— Перегорел предохранитель №5 (F16) в монтажном блоке

Предохранитель заменяем новым. Если перегорает снова, необходимо найти и устранить причину перегорания.

— Неисправен выключатель зажигания

— Обрыв в цепи от выключателя зажигания до комбинации приборов

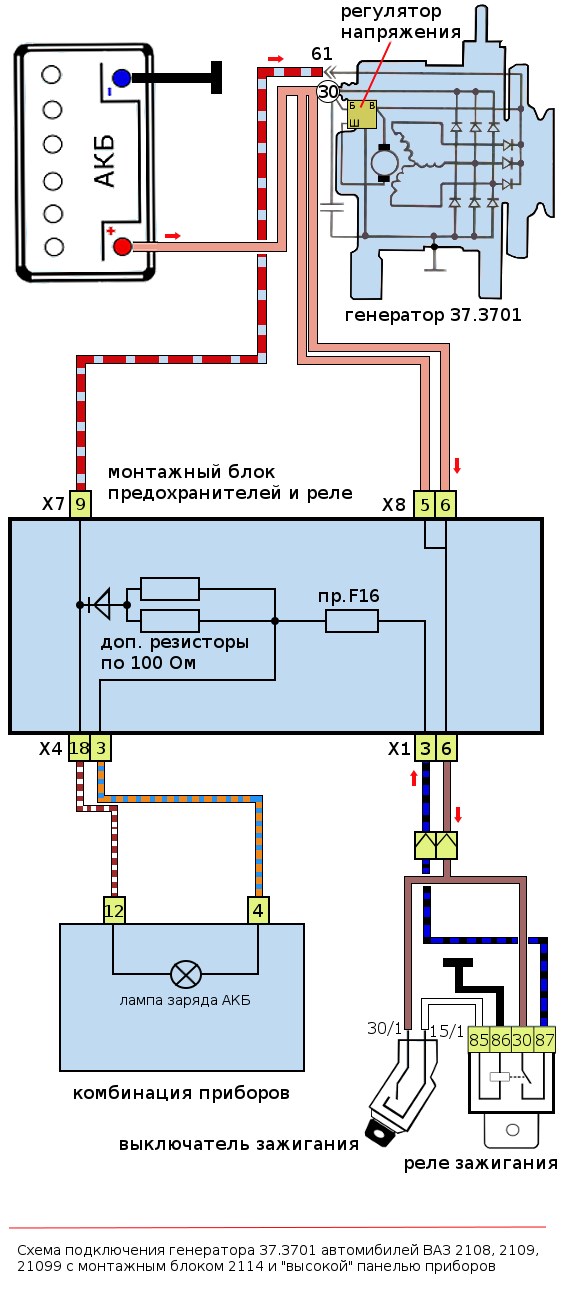

Генератор 37.3701 ВАЗ 2108, 2109, 21099 схема подключения

3. Сложные причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

При включении зажигания лампа разряда АКБ не загорается, но комбинация работает. При работе двигателя лампа так же не горит. Зарядки нет. Напряжение на выводах АКБ меньше 13,6 В.

— Неисправны щетки регулятора напряжения (стерлись или зависли)

— Неисправен регулятор напряжения

— Контактные кольца генератора изношены или сильно загрязнены

Почему горит индикатор аккумулятора ваз 2107 — Автомобильный портал AutoMotoGid

Не заряжается АКБ на ВАЗ 2107 на Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Лампа разряда АКБ не загорается при включении зажигания?

Что делать, если на ВАЗ 2107 (инжектор) не заряжается аккумулятор?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора. Моргает лампочка зарядки аккумулятора ВАЗ-2106: причины, ремонт По всем вопросам пишите мне, я обязательно объясню все нюансы!

Пропала зарядка на ВАЗ 2104 карбюратор причины

• Перегорел предохранитель.


• Сломался реле — регулятор.


• Неполадки диодного моста.


• Плохой контакт (окисление или обрыв) провода массы.


• Окислились контакты АКБ либо клемм генератора.


• Износились щетки генератора или держатели щеток.


• Не исключен обрыв обмотки возбуждения автомобильного генератора.


• Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.


• Обрыв ремня генератора.


• Люфт подшипника в генераторе.


• В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.

Ваз 2106 горит лампочка зарядки аккумулятора причины В этом варианте лампа АКБ не светиться, и не моргает, не срабатывает датчик заряда, однако на батарею не поступает зарядка. Это означает перегорании предохранителя. Обозначен предохранитель маркировкой «F10», он десятиамперный. Бывает, что после его замены результат не изменился. Тогда ищите неисправность замка зажигания, либо проблема с реле зажигания.

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;


• Затем вытаскиваем вместе со щётками:


• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.


• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».


2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.


3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.


4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Немного теории

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Как определить отсутствие заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Почему лампа разряда АКБ не загорается при включении зажигания?

Контрольная лампочка

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Чаще всего горит лампа батареи в случае, если генератор после запуска двигателя не будет передавать энергию на аккумулятор. В схеме ВАЗ 2107 помимо лампочки аккумулятора встроен еще и датчик заряда вольтметр , что более информативно и дает возможность водителю своевременно принять меры к устранению неисправностей. Лампочка загорается при включении фар По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как проверить, исправно ли реле зарядки?

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.


• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.


• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.


• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности. В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

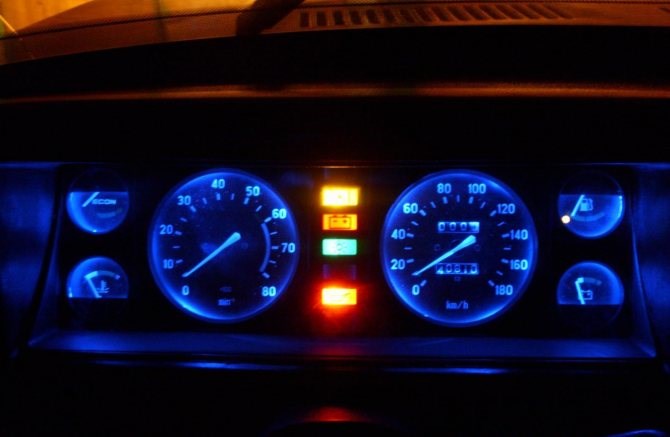

Фотография приборной панели автомобиля ВАЗ 2107. Цифрами обозначены: 1 — вольтметр; 2 — спидометр; 3 — одометр; 4 — тахометр; 5 — указатель температуры охлаждающей жидкости; 6 — эконометр; 7 — блок контрольных ламп. Лампа индикатора зарядки аккумулятора находиться в блоке контрольных ламп, третьей сверху.

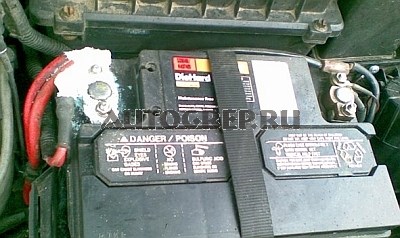

Аккумулятор

• Ослабло натяжение ремня привода генератора или же ремень имеет предельный износ или порван


• Перегорел предохранитель или он имеет плохой контакт в гнездах монтажного блока


• Изношены щетки или наблюдается их заедание или зависание в направляющих щеткодержателя


• Неисправен реле-регулятор


• Обрыв в цепи возбуждения ротора генератора


• Обрыв, межвитковое замыкание или пробой обмотки статора

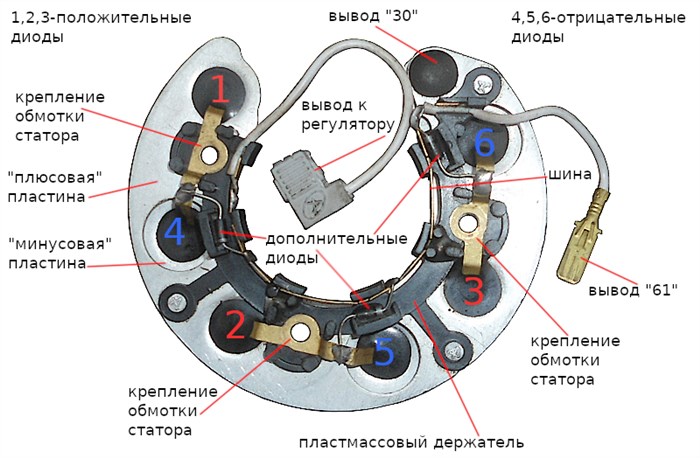

• Неисправность диодного моста (подковы)


• Неисправность дополнительных диодов


• Плохой контакт на клеммах батареи


• Плохой контакт на выводе «30» генератора


• Неисправен провод от аккумуляторной батареи до клеммы «30» генератора


• Отсутствует «масса» корпуса генератора или же плохой контакт с «массой»

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать проверь реле лампы сигнализатора заряда АКБ

Контрольная лампочка

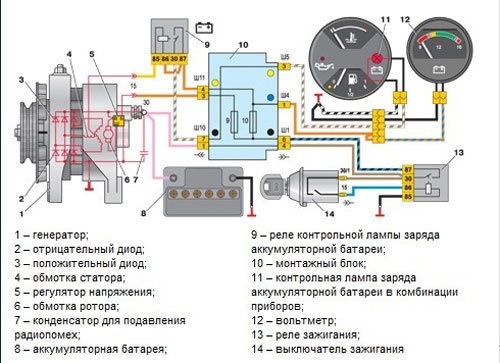

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Читайте также: Нужно ли устанавливать тахометр на ГАЗ 3307 самосвал, который мы используем для личных нужд?

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Вариант первый

Устранение неисправностей

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных проверок , и особенно подпускать к капоту посторонних для этой цели. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя. Лампочка горит при увеличении оборотов По всем вопросам пишите мне, я обязательно объясню все нюансы!

Аккумулятор не держит зарядку

• нарушение нормального контакта на выводах батареи;


• ослабление натяжения или повреждение ремня генератора;


• отсутствие контакта его «минусового» вывода с «массой»;


• обрыв в цепи возбуждения ротора или износ щеток генератора;


• неисправность диодного моста.


• неисправность соответствующего предохранителя;


• поломка реле-регулятора.

Подключение 37.3701 (Г-2108) Всего две, не считая грубых поломок корпуса генератора:
