Как работает индикация аккумулятора

Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Лампа давления масла гаснет уже после того, как мотор начал работать и разгонять смазывающую жидкость по системе. А вот лампочка аккумулятора гаснет, как только двигатель завёлся и начал работать генератор.

Но это упрощённое схематическое описание процесса, на самом деле всё намного сложнее и включает несколько промежуточных элементов. Опишем, как всё происходит.

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей – диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку.

Как только ДВС начинает работать, на контактах лампы напряжение выравнивается, в результате чего лампочка гаснет, а ток начинает течь в обратном направлении, от генератора к батарее.

Если в любом звене этой цепи случается проблема, лампочка не гаснет, а продолжает гореть. Либо загорается неожиданно и столь же внезапно гаснет.

Таким образом, можно утверждать, что работа лампы аккумулятора зависит от функционирования генератора, причем один её контакт связан с клеммой генератора напрямую, а второй присоединён к описанной выше цепи, идущей от аккумуляторной батареи.

Лампа разряда АКБ не загорается при включении зажигания?

• обрыв ремня привода или его сильно ослабление – такие случаи отслеживает датчик и сообщает об этом бортовому компьютеру;


• вследствие износа токосъёмных колец или щёток генератора. Если износ не слишком большой, лампочка будет загораться при сильном увеличении электропотребления. Диагностирование такой неисправности требует демонтажа и разборки генератора;


• лампа аккумулятора может загореться и при выходе из строя регулятора напряжения, ответственного за поддержание величины зарядки АКБ в необходимом диапазоне. Как только напряжение заряда аккумулятора становится меньше нижнего порога, начинает гореть индикатор аккумулятора. Если на батарею идёт слишком большой ток, это грозит её перезарядом, закипанием электролита и быстрым выходом из строя дорогостоящего элемента. Для проверки работоспособности реле контроля лампы АКБ потребуется любой источник питания при наличии регулятора напряжения. Можно, например, использовать лабораторный блок питания;


• обрыв в цепи обмотки возбуждения. Определяется тестером посредством «прозвонки» обмотки;


• неисправность диодного моста обычно проявляется миганием лампы чека аккумулятора. Диагностирование производится мультиметром, который необходимо перевести в режим измерения сопротивления. Если выяснится, что диоды «пробиты», потребуется замена моста.

Что делать, если горит лампочка аккумулятора на панели приборов — Короткое замыкание в положительных диодах выпрямительного блока (диодного моста) генератора

Почему лампа разряда АКБ не загорается при включении зажигания?

Для точной диагностики причин этой неисправности необходимо определить сопутствующие признаки. По ним можно достаточно точно вычислить в чем именно проблема. Разобьем их на три группы по «степени сложности».

1. Простые причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

Если после поворота ключа в замке зажигания лампа разряда АКБ не загорается и не горит после пуска двигателя, но комбинация приборов работает, зарядка идет как обычно (13,6 — 14,6 В на выводах аккумулятора при работе на холостых), то скорее всего причины следующие.

— Перегорела сама лампа разряда аккумулятора в комбинации приборов

Ее можно снять и заменить новой или заведомо исправной. Для удаления окислений на контактах лампы несколько раз вставляем ее в патрон и проворачиваем туда-сюда.

— Свалился провод в с вывода «61» генератора

Провод на вывод «61» генератора может соскочить с вывода и тогда лампа разряда АКБ не загорится ни при каких обстоятельствах

Соскочивший наконечник провода несколько раз надеваем-снимаем с вывода на генераторе для удаления окисления. Дополнительно поджимаем «маму» в наконечнике, чтобы больше не соскакивала.

Помимо провода на вывод «61» может быть нарушен контакт в электрической цепи лампы на фишках в монтажном блоке. Их находим по схеме и так же несколько раз снимаем-вставляем.

2. Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

При включении зажигания все лампы (в том числе и разряда аккумуляторной батареи) комбинации не загораются, приборы не работают. Так происходит если.

— Перегорел предохранитель №5 (F16) в монтажном блоке

Предохранитель заменяем новым. Если перегорает снова, необходимо найти и устранить причину перегорания.

— Неисправен выключатель зажигания

— Обрыв в цепи от выключателя зажигания до комбинации приборов

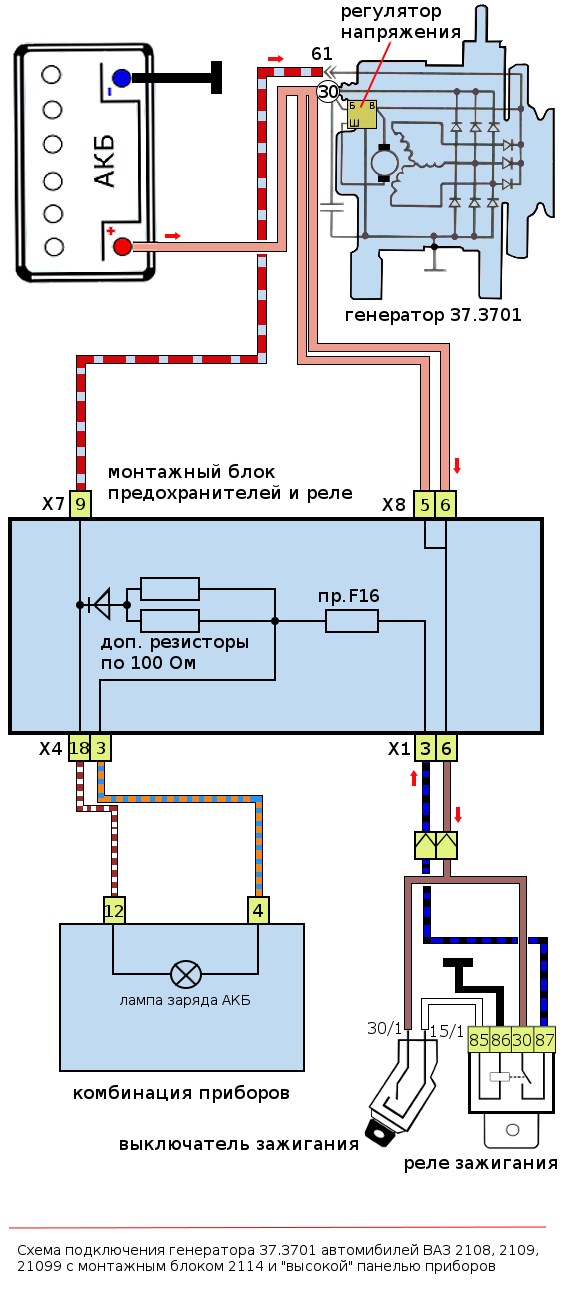

Генератор 37.3701 ВАЗ 2108, 2109, 21099 схема подключения

3. Сложные причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

При включении зажигания лампа разряда АКБ не загорается, но комбинация работает. При работе двигателя лампа так же не горит. Зарядки нет. Напряжение на выводах АКБ меньше 13,6 В.

— Неисправны щетки регулятора напряжения (стерлись или зависли)

— Неисправен регулятор напряжения

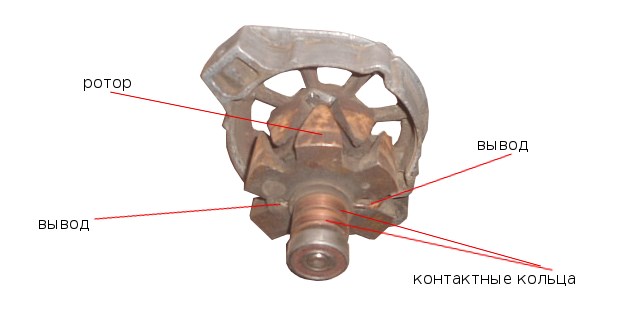

— Контактные кольца генератора изношены или сильно загрязнены
