Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Замену ламп во внешних световых приборах делают относительно часто. Но это простая операция, чтобы обращаться по подобному поводу в автосервис. Эта статья убедит вас, что заменить лампы в задних фонарях ВАЗ 2109 и даже отремонтировать их можно самостоятельно без лишних временных и денежных затрат на поездку в СТО.

Автомобиль ВАЗ 2109 выпускался на Волжском Автомобильном Заводе с 1987 по 2004 год (в Украине собирался из готовых машинокомплектов ВАЗ 21093 с 2004 до конца 2011 года на заводе «ЗАЗ»).

За время выпуска получил пять основных модификаций, касающихся электрооборудования. На самом деле разновидностей больше, но нас интересуют изменения в электрических схемах.

1. Классический хэтчбек ВАЗ 2109, выпускавшийся с 1997 г. (низкая панель). Кузов хэтчбек с монтажным блоком 17.3722.


2. Обновленный хэтчбек и седан ВАЗ 2109, 21093, 21099 (высокая панель, выпуск 1988 – 1999 гг.). Монтажный блок тот же, но с предохранителями ножевого типа – 17.3722.


3. Те же обновленные хэтчбек и седан ВАЗ 21093, 21099, но в комплектации «люкс» (выпуск 1988 – 1998 гг.). Монтажный блок – 17.3722 с предохранителями ножевого типа.


4. Хэтчбек и седан ВАЗ 21093 и 21099 выпуска с 1998 г. Появился новый монтажный блок 2114-3722010-60.


5. Седан 21099 (выпуск с того же 1998 г.) получил панель приборов 2114 и монтажный блок 2114-3722010-10 или 2114-3722010-18.

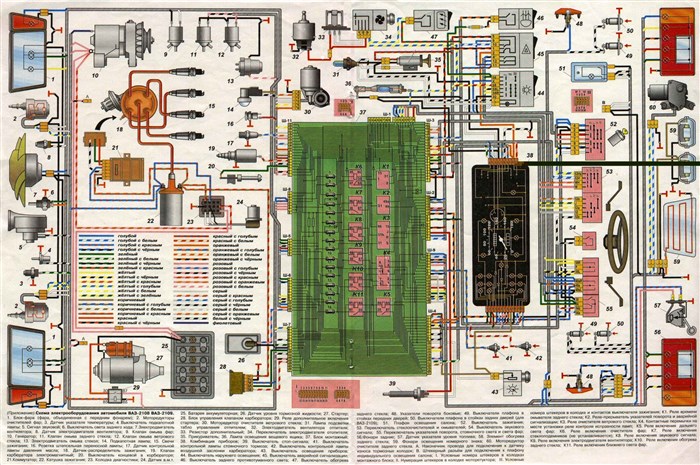

Монтажная схема электрооборудования ВАЗ 21093, 21099 с монтажным блоком 2114-3722010-60 (с 1998 г. выпуска)

Монтажная схема электрооборудования ВАЗ 21099 с монтажным блоком 2114-3722010-10 или 2114-3722010-18 (с 1998 г. выпуска)

Ну и заодно познакомимся с внешним видом монтажных блоков разных модификаций.

Распиновка разъемов и конструкция фонарей

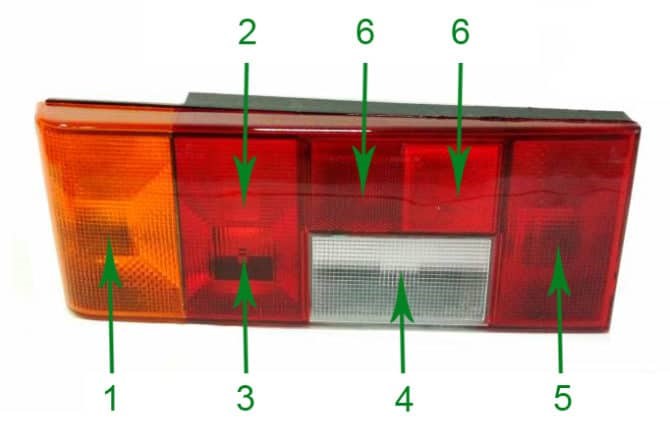

Теперь о задних фонарях. Конструктивно это единый блок, в котором есть пять лампочек. Расположение и назначение ламп в нем следующее:

Не горят стоп-сигналы: почему и как найти причину

1. Указатель поворота.


2. Габаритный огонь.


3. Противотуманный свет.


4. Указатель заднего хода.


5. Указатель торможения (стоп-сигнал).


6. Световозвращатели («катафоты»).

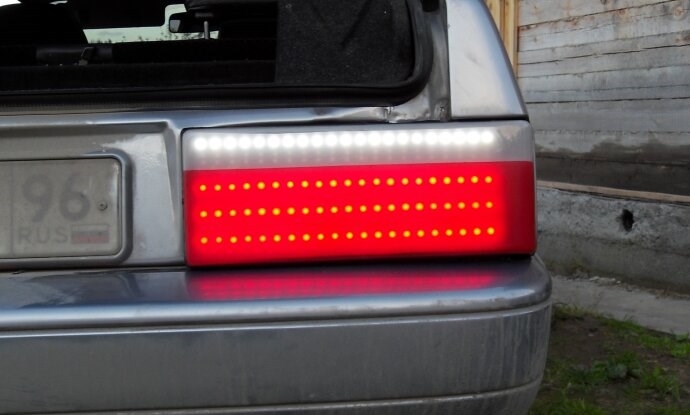

Не горят задние габариты ВАЗ 2109: причины, как поменять лампу Следующий вариант тюнинга выглядит оригинально, но на вкус и цвет…

Электрика

С ней возиться любят не все, но если простые причины уже исключены, придется заняться проводами.

• Начинаем с предохранителя. Монтажный блок с ними встроен под капотом со стороны руля. Если у вас стоит блок 17.3722, вам нужен предохранитель №6, если 2114 – F3. Перегоревший меняем, целый возвращаем назад;


• Проверка цепи. Просматриваем все провода, контакты и соединения. Начинаем с плюса. С генератора на стоп сигналы идет вывод 30, промежуточное звено – колодка Ш8. Она самая крайняя слева в двигательном отсеке, провода розового цвета. Затем идет монтажный блок. Предохранитель мы уже прозвонили, так что обращаем внимание на колодку Ш4 и белый провод, который ведет к датчику стоп-сигналов. Нет разрывов – следуем по красному проводу к колодке Ш2, сквозь монтажный блок и на колодку Ш9. Если и здесь все в порядке, проверяем красный провод, протянутый через весь салон к неработающей задней фаре. После прозвона плюса обращаемся к минусу. Они представлены черными проводами, исходящими из колодок к блок-фарам;


• Проверка ведется контрольной лампой, подсоединяемой одним выходом к текущим выводам, а вторым замыкая ее на массу. Или же можно кинуть длинный провод на плюс аккумулятора. Все перебитые проводки заменяются, контакты зачищаются и подтягиваются. Если после всех проделанных манипуляций по-прежнему не горят стоп-сигналы на ВАЗ 2109, значит, вы имеете серьезные проблемы с монтажным блоком предохранителей. Проверять его придется полностью, от и до, поскольку неизвестно, в каком месте случился пробой.

Дружите с электрикой – работайте сами, нет – езжайте на СТО, это будет все равно дешевле, чем купить замену: новый монтажный блок обойдется почти в 2,5 тыс. руб.

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Лада 2109; Старушка; › Бортжурнал › Ремонт стопов или; Не работают стоп-сигналы и плафон на 2109, что делать — Авто Журнал

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.


2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.


3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.


4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.


5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Задние фонари ВАЗ 2109: распиновка, схема подключения, тюнинг Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

— Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)

— Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

— Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

— Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

— Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Ваз 21099 горит лампочка stop

• Перегорание лампочки. Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;


• Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;

Не горят стоп сигналы ваз 21099 инжектор Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Неисправность включателя стоп-сигнала

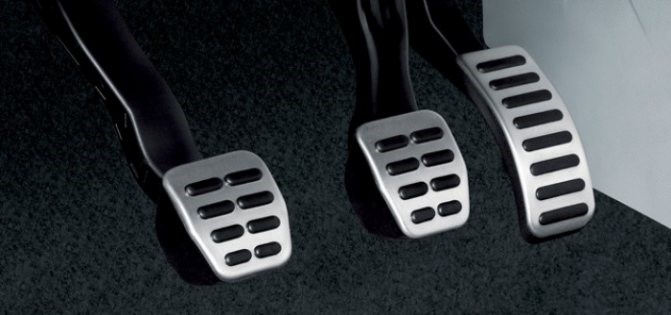

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

(447 голос., средний: 4,61 из 5)

Похожие записи

Почему ксеноновые фары горят разным цветом

Потеет фара изнутри: что делать и как определить причину неисправности

Не горит стоп сигнал ваз 21099 карбюратор.

1. Просто почистил контакты «Столкнулся с проблемой, когда перестали гореть лампочки стоп-сигналов. Интересно, что я некоторое время и не знал об этом – просто не срабатывал тормоз при включенном автозапуске или при остановке с турбо-таймером…Когда мне стали говорить, что езжу, как «урод», подумал, что дело в сигнализации, которую я как-то не так запрограммировал. Еще заметил, что при таком «глюке» не срабатывает индикатор ECO (он тухнет, и все, а через некоторое время загорается сам по себе). Иногда после того, как проезжал определенное расстояние, стоп-сигналы загорались, и индикатор ECO работал. Убрал проблему путем снятия и чистки «лягушки». Все работает как надо».


2. Подсказали на форуме
   «Пропал дополнительный стоп-сигнал. Стал искать информацию, что может быть причиной такой неисправности, и нашел на форуме. Оказалось, что провод на лампочку дополнительного стопа в моей модели идет не от основных стопарей, а отдельно. Обнаружил, что под правой подножкой (на форуме писали, что это больное место) от влаги проводка просто сгнила. Устранить проблему не составило труда».

Простые случаи
Снятая крышка заднего фонаря

Диагностика и ремонт

Со схемой мы знакомы – она довольно проста, пора приниматься за работу. Если не горит только задний габарит, а передний этого же борта работает, то на предохранитель можно не грешить – он в порядке. Предположим, все так и есть: не работает только задний фонарь, предохранитель цел. Что делать, если он сгорел, решим позже.

Нам понадобится прибор, способный измерять постоянное напряжение 12 В. Подойдет любой мультиметр: хоть стрелочный, хоть цифровой китайский. Устанавливаем его в режим измерения постоянного напряжения.

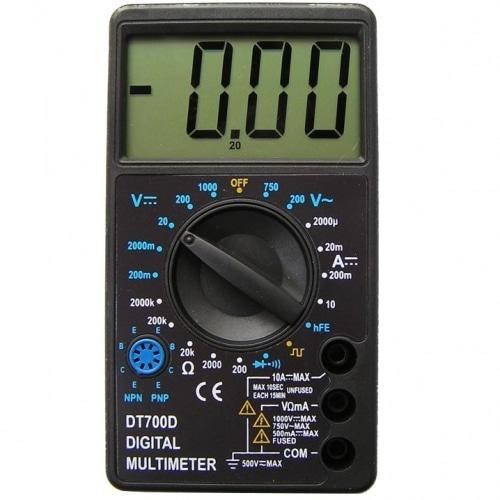

Мультиметр, установленный в режим измерения постоянного напряжения до 20 В

Один щуп прибора надежно соединяем с кузовом автомобиля. Это лучше сделать куском длинного провода, чтобы не ограничивать себе свободу передвижения. Начнем с диагностики фонаря, как с самого слабого звена. “Веселые” конструкторы ВАЗ установили в фонарь гибкую плату, которой совсем не место в приборе, работающем в экстремальных условиях дороги.

Открываем багажник и видим крышку, закрывающую тыльную часть фонаря. Она крепится при помощи двух пластмассовых гаек.

Задняя крышка фонаря

Отворачиваем гайки голыми руками, снимаем и добираемся до колодки питания.

Снятая крышка заднего фонаря

Колодка надета непосредственно на гибкую плату, осторожно(!) снимаем ее, потянув по направлению стрелки на следующем фото.

Снятие колодки питания

Включаем габариты и измеряем напряжение на колодке. Если это правый задний фонарь, то нам нужен желтый провод. Если левый – черно-желтый. Напряжение есть? Неисправны либо лампа, либо фонарь. О замене ламп в заднем фонаре поговорим позже.

Важно. Возможна еще одна причина. Из колодки отходит черный провод, который соединяется с кузовом рядом с фонарем. Это «минус» питания. Проверяем надежность его контакта с кузовом. При отсутствии контакта не будет работать весь фонарь.

Предположим, напряжения нет. Идем дальше. Открываем моторный отсек, находим МБ (монтажный блок). Как это сделать и какой предохранитель отвечает за габаритный свет, описано в последнем разделе статьи. А пока работаем. Отворачиваем два крепежных болта, его фиксирующих.

Переворачиваем его и видим колодки. Они промаркированы.

Re: Не Работают Стопы

1. Сгорела лампочка.


2. Неисправен фонарь (окисление патрона или разъема, отгорание, перелом дорожек платы и пр.).


3. Окислились разъемы монтажного блока.


4. Неисправно реле контроля (о нем ниже).


5. Неисправен выключатель габаритного света.


6. Обрыв/замыкание питающих проводов.

Немного из истории стоп-сигналов Теперь поговорим о замене задних фонарей, поскольку они часто ломаются и бьются. Снимаем защитную крышку или обивку (см. раздел «Инструкция по замене лампочек»). Отключаем колодку питания, плату можно не вынимать. Находим четыре гайки, которые крепят фонарь к кузову. На фото ниже они помечены стрелками.
