Поло Фольксваген Задний Ход Горит Одна Лампочка. Предохранители 25-60
Предохранители и реле Volkswagen Polo седан
Фольксваген Поло — это современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и комфортный салон притягивают любителей недорогих автомобилей. Но даже у надёжных моделей немцев встречаются определённые нюансы и неполадки.
Обо всём, что связано с электрикой, защитой электронных цепей и схемами Поло комфорт и хайлайн, вы можете прочитать в этой статье. Если вдруг какое-то оборудование, например предохранители и реле Volkswagen Polo выйдет из строя, в списках указаны нужные предохранители, реле и схемы, а в комментариях вы найдёте пути решения распространённых проблем.
В этой статье описаны предохранители и реле Volkswagen Polo в комплектациях ComfortLine и HighLine. В комплектации TrendLine нумерация и обозначение некоторых предохранителей могут отличаться.
При определении исправности предохранителей пользуйтесь тестером, это позволит исключить ошибки, быстро прозвонить нужные цепи или замерить напряжение в разъёмах. Всегда возите при себе резервные предохранители и реле, т.к. они могут вас выручить в момент неожиданной поломки или короткого замыкания.
Расшифровка ошибок приборной панели ФОЛЬКСВАГЕН: обозначения на приборной панели
Не горит задний габарит на поло седан После слесарных работ с передней подвеской при сборке узлов могут забыть установить провода датчиков в специальные держатели, из-за этого обычно они и перетираются. Если какой-то датчик неисправен, замените его новым. Если не работает стартер, проверьте кроме этого, предохранители 19, силовой предохранитель SA3 под капотом и реле R3.

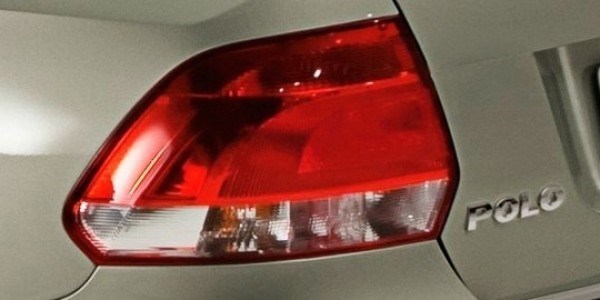

Конструкция заднего фонаря
Перед тем, как приступить к процедуре, следует внимательно изучить конструкцию заднего фонаря седана.

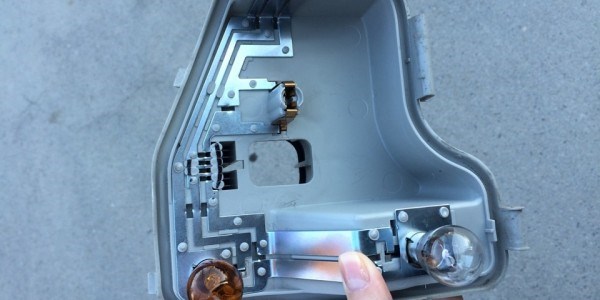

Снаружи находится сам корпус. Под ним расположены четыре лампочки:
- Лампа габаритного огня − бесцокольная на 5 Вт − она самая маленькая и находится примерно по центру корпуса.
- Лампа стоп−сигнала одноконтактная на 21 Вт − «висит» над габаритом.
- Лампа заднего указателя поворота желтого цвета со смешанным цоколем на 21 Вт − расположена под габаритом.
- Лампа фонаря заднего хода также на 21 Вт − в самом низу конструкции.
Все составляющие крепятся к специальной металлической колодке, которую удерживает винт с фиксатором, расположенный внутри багажного отделения.
Если габарит не работает, это еще не означает, что перегорела лампочка. Возможно, причина кроется в блоке предохранителей, расположенном в передней панели со стороны водителя. Поэтому не стоит сразу «набрасываться» на задний фонарь и разбирать по частям конструкцию.
Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства.
Ни в коем случае не следует производить замену голыми руками. Жировые разводы с пальцев остаются на поверхности ламп, ухудшая показатели габаритного огня.
Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на «механике» или режима «P» на АКПП.
Схема предохранителей и реле Volkswagen Polo с 2010 года
Замена заднего габарита Фольксваген Поло седан Блок предохранителей и реле Volkswagen Polo sedan раскидан в двух местах.
Блок «B» и блок реле панели приборов
Блок предохранителей большего размера B расположен в салоне автомобиля. Он расположен под рулевой колонкой. Доступ не сложный. Просто опустите крышку, и кунжут откроется. Для удобства работы с приборами в гнездо монтажного блока седана Volkswagen Polo вмонтирован небольшой пинцет.
Макет выглядит немного более запутанным, чем предыдущие конфигурации. Поэтому, если вам предстоит заниматься заменой «заглушек» в блоке, лучше иметь под рукой чертеж с подробным обозначением каждого элемента.
Сразу стоит отметить предохранители, которые «идут» в резерв: 1.5.28−31.41.60. Кроме того, слоты можно «зарезервировать»: 8 и 32. «Отто» можно использовать для защиты форсунок двигателя и разъема «32» для топливного насоса.
К осветительным приборам относится группа устройств, потребляющих большое количество энергии:
- контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
- Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
- «Туман» — 54 (15А).
- Стоп-сигналы и указатели поворота — 43 (15А).
- Габариты левой фары и левого заднего фонаря — 57 (5А).
- Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
- Задний противотуманный фонарь — гнездо 18 (5А).
- Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
- Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
- Габариты правой фары и правого заднего фонаря — 58 (5А).
Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить:
- Реле габаритных огней и основной блок звуковоспроизведения 19 (5А).
- Подогрев зеркал заднего вида — 24 (5А).
- Центральный замок и наливная горловина топливного бака — 48 (25А).
- Электродвигатель омывателя лобового стекла — 47 (20А).
- Обогрев заднего стекла — 53 (30А).
- Подогрев сидений — 37 (25А).
- АКПП и переключатель скоростей — 13 (15А).
- Звуковой сигнал — 46 (20А).
- Датчик скорости, выключатель зажигания и селектор автомат — паз 10 (5А).
- Подогрев лобового стекла — 56 (40А).
Ищем сгоревший предохранитель и правильно меняем его

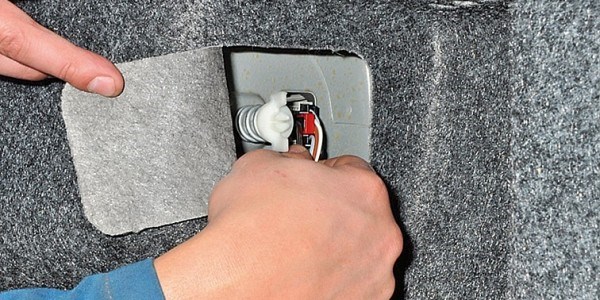

- Открыть дверь багажника.

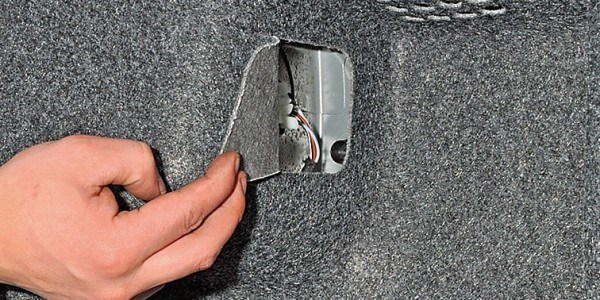

- Внутри сбоку на обивке есть специальный клапан, который нужно оттянуть на себя.
Предохранители № SA1-SA7:
2276-6-13-15-09
- R4 — реле подачи бензина на напор.
- R3 — реле блокировки стартера.
- R9 — реле кондиционера.
- R7 — реле фонарей передних габаритов. См. Предохранители 57 и 58.
- R8 — реле топливного насоса.
- R5 — силовое реле.
- R6 — запасное место.
- R10 — контакт реле «Х».
- R1 — резервное место.
- R11 — R15 зарезервированы.
- R2 — реле обогрева лобового стекла. См. Предохранитель 56.
45 (15 А) — радио, аудиосистема. SA3 (110 А) – стартер, наружное освещение, подрулевой переключатель, бензонасос, ближний свет фар, лампы передних габаритов.
Предохранители Volkswagen Polo Sedan, 2008 — 2015
Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.
Рассмотрены схемы Фольксваген Поло (Mk5) в кузове седан 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска с бензиновыми двигателями 1,6 литра.

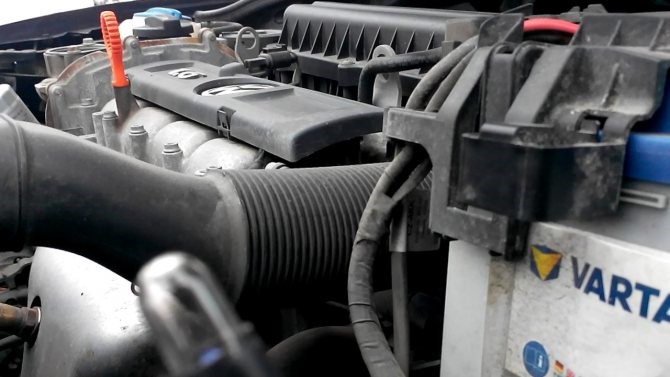

В моторном отсеке
Где: монтажный блоки А и С находятся на АКБ. №7 на фото выше.
В салоне

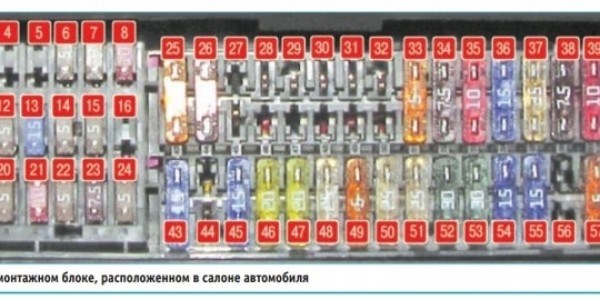

Где: основной монтажный блок находится под рулем, за пластиковой крышкой.
Блок с модулями реле расположен с водительской стороны в торце за пластиковой крышкой.
| Позиция | Предназначение |
| Р02 | Опциональный элемент, для включения обогрева лобового стекла |
| Р03 | Блокиратор стартера при работающем двигателе |
| Р04 | Подача топлива непосредственно на двигателе |
| Р05 | Общее электропитание |
| Р07 | Отвечает за габаритный свет |
| Р08 | Подача топлива из бака |
| Р09 | Система микроклимата |
| Р10 | Разгрузка (так называемое реле для контакта «х») |
Предписывающие индикаторные лампы
Предупреждающие индикаторные лампы
2276-6-13-15-05
- Выключить зажигание.
- Открыть крышку салонного блока и взять пинцет.
- Открыть капот и снять пластиковую крышку блока предохранителей.
- Найти вышедший из строя предохранитель и заменить его на деталь аналогичного номинала. Применение более мощных вставок или самодельных изделий категорически запрещено.
- Если поврежден один из винтовых предохранителей, то для его замены необходимо открутить восемь гаек крепления вставок.
- После всех манипуляций необходимо проверить работоспособность цепи. Если вставка снова перегорает, то необходимо более детально анализировать проводку, определяя причину короткого замыкания.
- Уложить пинцет на штатное место и закрыть крышки блоков.
2276-6-13-15-08 Проверьте все лампочки и убедитесь, что они работают. Если они сломаны или неисправны, замените их как можно скорее.
Предупреждающие индикаторные лампы
Если этот индикатор постоянно горит, выключите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигать, обратитесь к специалисту по ремонту или, если автомобиль вибрирует или вялый, обратитесь за помощью на дорогу.
Обычно эта лампа загорается на несколько секунд при включенном зажигании, но если лампа загорается при работающем двигателе, безопасно отправляйтесь в автосервис для проверки двигателя и устранения проблемы.
Если этот индикатор горит ровно, долейте моторное масло. Руководство пользователя содержит дополнительную информацию о том, как это сделать. Если этот индикатор мигает, значит, датчик неисправен. Поездка в автосервис.
Произошла неисправность антиблокировочной тормозной системы. Автомобиль по-прежнему будет нормально тормозить, но ABS и ESP могут не включиться при необходимости. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.
Если этот индикатор мигает во время вождения, это нормальная функция. Свет сообщает, что система контроля тяги или ESP вмешивается. Если он постоянно горит, возможно, вы нажали кнопку «ESP off». Это может быть возобновлено путем включения и выключения автомобиля. Если индикатор продолжает гореть, обратитесь к специалисту по ремонту для диагностики и устранения проблемы.
Если автомобиль был недавно запущен, или аккумулятор был отсоединен или разряжен, поверните рулевое колесо полностью вправо, затем полностью налево и кратковременно двигайтесь со скоростью 15-20 км / ч. Если индикатор не гаснет, отправляйтесь в безопасное место в автосервис.
В моторном отсеке
- Красная подсветка указывает на проблему, требующую немедленного решения.
- Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
- Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.
Блок предохранителей в салоне B -SB- (1)
Схема блока реле
Конструкция заднего фонаря
Перед тем, как приступить к процедуре, следует внимательно изучить конструкцию заднего фонаря седана. Снаружи находится сам корпус. Под ним расположены четыре лампочки:
Все составляющие крепятся к специальной металлической колодке, которую удерживает винт с фиксатором, расположенный внутри багажного отделения.
Если габарит не работает, это еще не означает, что перегорела лампочка. Возможно, причина кроется в блоке предохранителей, расположенном в передней панели со стороны водителя. Поэтому не стоит сразу «набрасываться» на задний фонарь и разбирать по частям конструкцию.
Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства.
Ни в коем случае не следует производить замену голыми руками. Жировые разводы с пальцев остаются на поверхности ламп, ухудшая показатели габаритного огня.
Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на «механике» или режима «P» на АКПП.
2276-6-13-15-01
- отключается старый элемент посредством стягивания колодки с кабелями, которые поступают в него;
- убирается резиновая прокладка;
- опускается пружинный фиксатор;
- производится замена источника света;
- собирается в обратном порядке.
Схемы блока предохранителей Остальные элементы светового оборудования (сигнализации, подсветки приборов и блоков управления) подсвечиваются светодиодами, которые имеют большой ресурс работы и могут заменяться в составе узла.
