Диагностика системы управления двигателем ЗМЗ-406

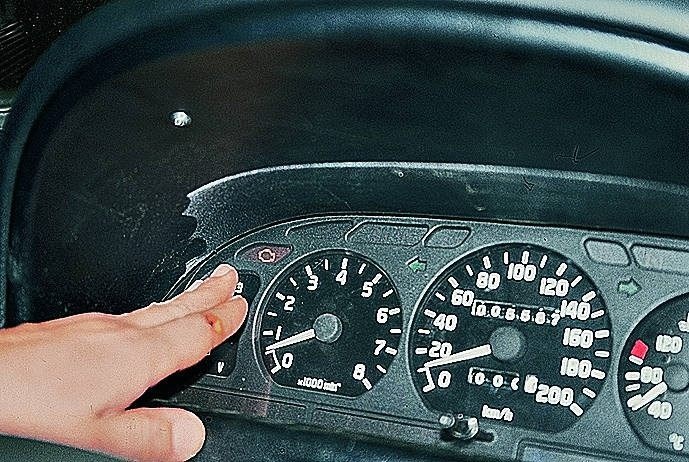

При включении зажигания лампа сигнализатора загорается (на 0,5 с) и гаснет, если система самодиагностики не обнаружила неисправность.

Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом и во втором случае необходимо провести техническое обслуживание системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку диагностического разъема, расположенного под капотом.

Перемычкой из медной проволоки соединяем выводы «10» и «12» разъема.

Сначала система диагностики выдаст три раза подряд код (12) свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды

После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код (12).

Код обнаруженной неисправности хранится в памяти блока примерно два часа.

По количеству включений сигнализатора определяем коды неисправностей.

При отсоединении батареи будут потеряны другие данные настроек, выработанные электронным блоком для адаптации системы управления двигателя к условиям эксплуатации.

Ошибка 232 змз 406

• А9 — Модуль погружного насоса (ЗМЗ- 40621)


• 81 — Датчик указателя давления масла


• 82 — Датчик сигнализатора аварийного падения давления масла


• 87 — Датчик указателя температуры охлаждающей жидкости


• 88 — Датчик сигнализатора перегрева охлаждающей жидкости


• В12 — Датчик указателя уровня топлива


• В20 — Датчик включения электровентилятора


• В46 — Датчик спидометра


• В64 — Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)


• 867 — Датчик аварийного падения уровня тормозной жидкости


• 868 — Датчик-распределитель зажигания (ЗМЗ-402)


• В70 — Датчик температуры охлаждающей жидкости системы управления двигателем

Дтож 405 евро 2 66 • Неисправность при чтении кода идентификации БУ

Дорожные испытания МИКАС 7.1

Непостоянное горение ДИАГНОСТИЧЕСКОЙ ЛАМПЫ и отсутствие диагностических кодов могут быть вызваны:

• электрической помехой, вызванной дефектным реле, электромагнитным клапаном или электронным ключом; они могут вызвать большое перенапряжение;

• неправильным монтажом электрооборудования, такого как фонари, радиоприемники, сигнализация и т.д;

• неправильной трассой проводов системы управления относительно высоковольтных проводов и узлов системы зажигания и генератора;

• замкнутой на «массу» вторичной обмоткой катушки зажигания;

• непостоянным замыканием на «массу» цепи ЛАМПЫ ДИАГНОСТИКИ или цепи диагностического контакта колодки диагностики;

• загрязнением, ненадежностью или неправильным присоединением контактов проводов заземления блока управления; данные провода присоединяются к впускному трубопроводу, в зоне 4-го цилиндра;

• ненадежным соединением корпуса двигателя с минусовой клеммой аккумулятора;

• неисправным генератором или реле-регулятором

405 двигатель как скинуть ошибку — Автомобильному мастеру

Диагностика системы управления двигателем ЗМЗ-406 Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Коды неисправностей системы управления двигателем ЗМЗ-4062

Режим начала диагностики (работоспособность самодиагностики)

Низкий уровень сигнала с датчика массового расхода воздуха

Высокий уровень сигнала с датчика массового расхода воздуха

Низкий уровень сигнала с датчика температуры воздуха (короткое замыкание)

Высокий уровень сигнала с датчика температуры воздуха (обрыв в цепи)

Низкий уровень сигнала с датчика охлаждающей жидкости (короткое замыкание в цепи)

Высокий уровень сигнала с датчика охлаждающей жидкости (обрыв, плохой контакт в цепи)

Низкий уровень сигнала с датчика положения дроссельной заслонки (короткое замыкание в цепи)

Высокий уровень сигнала с датчика положения дроссельной заслонки (обрыв, плохой контакт в цепи)

Низкое напряжение бортовой сети автомобиля (менее 10 В)

Высокое напряжение бортовой сети автомобиля (более 18 В)

Низкий уровень сигнала с корректора (потенциометра) СО

Высокий уровень сигнала с корректора (потенциометра) СО

Неисправность в цепи датчика детонации

Неисправность датчика положения коленчатого вала (синхронизации)

Неисправность датчика положения распределительного вала

Неисправность оперативной памяти (ОЗУ, RAM) блока управления

Неисправность постоянной памяти (ПЗУ, ROM) блока управления

Неисправность при чтении энергонезависимой памяти блока

Неисправность при записи в энергонезависимую память

Низкая частота вращения коленчатого вала на холостом ходу

Высокая частота вращения коленчатого вала на холостом ходу

Максимальное смещение УОЗ* при регулировании по детонации в 1-м цилиндре

Максимальное смещение УОЗ* при регулировании по детонации во 2-м цилиндре

Максимальное смещение УОЗ* при регулировании по детонации в 3-м цилиндре

Максимальное смещение УОЗ* при регулировании по детонации в 4-м цилиндре

Неисправность в цепи зажигания 1-го цилиндра

Неисправность в цепи зажигания 2-го цилиндра

Неисправность в цепи зажигания 3-го цилиндра

Неисправность в цепи зажигания 4-го цилиндра

Неисправность форсунки 1-го цилиндра (короткое замыкание в цепи)

Неисправность форсунки 1-го цилиндра (обрыв в цепи)

Неисправность форсунки 1-го цилиндра (короткое замыкание на корпус)

Неисправность форсунки 2-го цилиндра (короткое замыкание в цепи)

Неисправность форсунки 2-го цилиндра (обрыв в цепи)

Неисправность форсунки 2-го цилиндра (короткое замыкание на корпус)

Неисправность форсунки 3-го цилиндра (короткое замыкание в цепи)

Неисправность форсунки 3-го цилиндра (обрыв в цепи)

Неисправность форсунки 3-го цилиндра (короткое замыкание на корпус)

Неисправность форсунки 4-го цилиндра (короткое замыкание в цепи)

Неисправность форсунки 4-го цилиндра (обрыв в цепи)

Неисправность форсунки 4-го цилиндра (короткое замыкание на корпус)

РУКОВОДСТВО по техническому обслуживанию и ремонту системы управления двигателем ЗМЗ с распределенным впрыском МИКАС 7.1 | LifeGaz

Существует еще одна беда

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах. Проверка дмрв мультиметром 406 — Авто Брянск По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проверка датчика аварийного давления масла

• включить зажигание


• снять крышку колодки диагностического разъема, расположенного под капотом справа


• пермычкой из медной проволоки соединить выводы “10” и “12” колодки


• по количеству включений лампочки сигнализатора определить код неисправности (каждой цифре кода соответствует короткая (по 0,5с) серия вспышек, между сериями идет пауза на 1,5с, после того как все 2 или 3 цифры переданы следует длинная пауза на 4 с).


• сначала система диагностики выдаст три раза подряд код”12″, свидетельствующий о исправности системы


• следующими будут отображаться коды обнаруженных ошибок, код каждой неисправности повторяется трижды


• после показа всех кодов неисправностей цикл повторится


• ели кодов неисправностей нет то будет показан только код “12”

Замена датчика температуры охлаждающей жидкости двигателя. Коды неисправностей можно считывать из памяти в режиме отображения кодов неисправностей. Этот режим активизируется, если при включенном зажигании и остановленном двигателе замкнуть контакты 10 и 12 разъема диагностики, находящегося под капотом автомобиля

Ремонт автомобиля Газель

Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом и во втором случае необходимо провести техническое обслуживание системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку диагностического разъема, расположенного под капотом.

Перемычкой из медной проволоки соединяем выводы «10» и «12» разъема.

Сначала система диагностики выдаст три раза подряд код (12) свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды

После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код (12).

Код обнаруженной неисправности хранится в памяти блока примерно два часа.

По количеству включений сигнализатора определяем коды неисправностей.

При отсоединении батареи будут потеряны другие данные настроек, выработанные электронным блоком для адаптации системы управления двигателя к условиям эксплуатации.

После подключения «массы» запустите двигатель и дайте ему поработать на холостом ходу (не касаясь педали «газа») не менее 1 мин с целью адаптации системы зажигания к двигателю.

Чтобы адаптировать всю систему управления, нужно прогреть двигатель до рабочей температуры и проехать на автомобиле около 1 км с частичным открытием дроссельной заслонки и без резких ускорений.

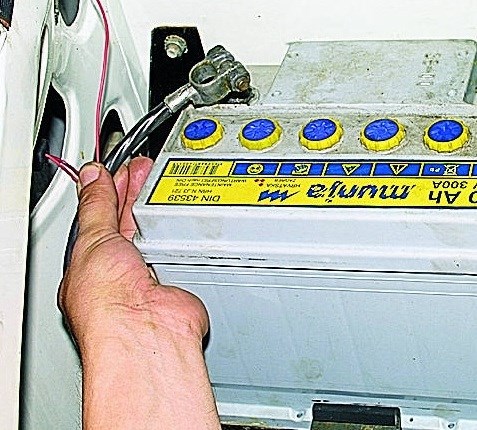

Для очистки памяти выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи на 15 сек.

Подключать клемму «массы» к аккумуляторной батарее во избежание повреждения электронного блока можно только при выключенном зажигании.

Режим начала диагностики (работоспособность самодиагностики) 12

Низкий уровень сигнала с датчика массового расхода воздуха 13

Способ №3. Проверка мультиметром

Если ничего не помогло – купить новый датчик расхода воздуха

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Прибор является полупроводниковым стабилитроном, запитывающимся постоянным напряжением 5 вольт от ЭБУ. Проверка работы выходных цепей МИКАС 7.1 По всем вопросам пишите мне, я обязательно объясню все нюансы!

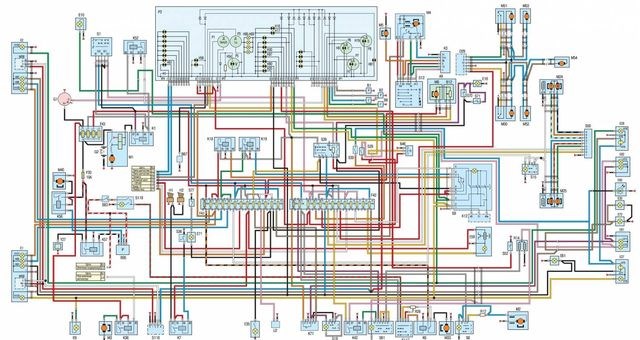

Схема электрооборудования

Случайвторой Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Регулятор холостого хода на Газель (РХХ Газель)

Регулятор холостого хода Газель (РХХ Газель) Производство г. Калуга

Данный раздел содержит полные сведения о ДТОЖ силовых агрегатов 405, 406, 409, 4213, 4216, размещенных на автомобилях УАЗ и Газель.

Датчики температуры охлаждающей жидкости двигателя имеют одну или несколько выводных клемм:

• Устройство ДТОЖ с одной клеммой:


• Прибор с двумя клеммами:


• Датчик температуры с тремя выводами:


• Датчик температуры охлаждающей жидкости двигателя с 4 клеммами:

Электрическая схема подсоединения датчика температуры охлаждающей жидкости.

РазЪем ДТОЖ

Подключение датчика к электрической цепи осуществляется с помощью двух контактного разъема, который страхуется рамочной пружиной, препятствующей его разъединения от тряски и вибрации.

1. На заглушенном силовом агрегате нужно установить перемычку между выводами № 10 и №12:


2. После этого включить зажигание.


3. ЭБУ включает режим само диагностики и выводит код “12”. Сначала лампочка “Чек” мигнет один раз. Это означает цифра “1”. Дальше маленькая пауза и сигнальная лампа мигнет два раза подряд. Это значит цифра “2”. Код “12” повториться три раза с небольшими промежутками.


4. Затем после небольшой паузы ЭБУ начнет выводить имеющиеся в его памяти коды неисправности. Они будут идти один за другим с небольшой паузай. Коды неисправности повторяться трижды. Их обозначение будет выдавать сигнальная лампа в следующей последовательности: одно мигание цифра “1”; два мигания цифра “2”; три мигания цифра “3” и так далее. Каждая цифра выводится с небольшой паузой. Между кодами происходит более длительная пауза.


5. Если компьютер зафиксирует неисправности датчика температуры охлаждающей жидкости, то он выведет следующие коды:























   Ошибки датчика температуры охлаждающей жидкости движителя 40900А:
   Шифр ошибки	Имя поломки
   0116	Выход импульса измерителя за дозволенный спектр
   0117	Низкий уровень сигнала ДТОЖ
   0118	Высокий уровень сигнала линии прибора





6. Если обнаружена неисправность ДТОЖ то его необходимо заменить на исправный.

Блоги

Прямой эфир

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Начнем рассматривать проблемы ЕВРО 3 с холодного старта автомобиля Газель , оснащенного двигателем ЗМЗ 40524 с электронной педалью газа. сначала система диагностики выдаст три раза подряд код 12 , свидетельствующий о исправности системы. Как проверить датчик температуры охлаждающей жидкости двигателя автомобиля ? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Неисправности датчика температуры охлаждающей жидкости двигателя

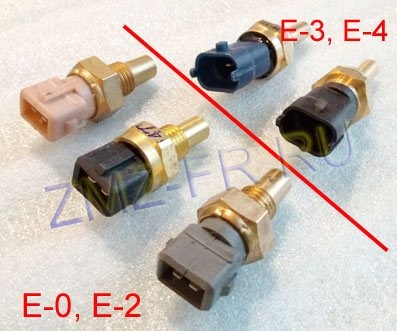

• ЕВРО-0, ЭБУ МИКАС7.1 — ДТОЖ 19.3828, 42.3828 или 40.5226. Принцип работы – термодиод. Корпус датчика – черный.


• ЕВРО-2, ЭБУ МИКАС-11VS8, СОАТЭ — ДТОЖ 40.5215. Терморезистор. Корпус датчика – серый.


• ЕВРО-3, ЕВРО-4. Каталожный номер 40904.3828000. ДТОЖ 234.3828. Овальный разъем.

Функции электронного блока управления МИКАС 7.1 По назначению существует несколько типов датчиков температуры охлаждающей жидкости двигателя:
