Почему горит чек на Гранте: загорелся значок двигателя. Как сбросить ошибку.

Любая ошибка диагностики современной машины приводит к индикации Check Engine (Проверить двигатель). Горит чек на Гранте? Значит, на вашем ВАЗ 2190 проблемы в проводке, датчиках, топливно-воздушной смеси или уровне масла. Рассмотрим причины «Джеки Чана» ближе.

Итак, вы в пути, и на приборной панели загорелась пиктограмма двигателя. На всех машинах этот знак выглядит одинаково – не перепутать ни с чем. Как понять в чем причина?

Гранта с завода не имеет бортового компьютера с отображением кода ошибки. Загорелся “Check Engine”? Нужна диагностика.

Есть мнение: можно узнать код ошибки, если ввести панель приборов в сервисный режим. Это когда стрелки приборов скачут во все стороны, на дисплее отображается информация о версии ПО автомобиля.

Это не так – узнать ПО можно. Код ошибки – не всегда. Нужен OBDII адаптер типа ELM327 с дисплеем или Bluetooth подключением к телефону с программой типа Torque (бесплатная).

ОБД2 диагностический адаптер можно купить за копейки на Алиэкспресс. Увидит ли он вашу машину – лотерея, так как это оборудование непрофессиональное.

Системная ошибка

Программный сбой в электронном блоке управления (ЭБУ) может привести к отражению любой ошибки, даже если в двигателе ее нет. Коды ошибок, за которые отвечает ЭБУ, идут от Р0030 до Р2501.

Ошибки, связанные с АКПП: Р0720 – Р1701.

Проблемы с передачей данных: U0001 – U0305.

Неисправность в электронном блоке управления также проявится на панели приборов.
Фото: Drive2 блог KurskCarTuning

Кислородный датчик

Гранта разделяет ошибки на два датчика кислорода: до и после нейтрализатора. Проблемы с ними от прогорания.

Симптомы неисправностей датчика кислорода – горит «чек», у машины повышенный расход топлива, явный спад мощности.

Коды для датчика до нейтрализатора: Р0030 – Р0032 / Р0130 – Р0135.

После нейтрализатора: Р0036 – Р0038 / Р0136 – Р0141 / Р2270 – Р2271.

Проблемы с нагревом датчика: Р1102, Р1115, Р1135, Р1141.

Датчик кислорода, он же лямбда зонд, нередко убирают при перепрошивке авто и замене выпуска на 4-2-1. Если датчик стоит на машине и выходит из строя, замена обойдется в круглую сумму.

Иммобилайзер не видит ключ: что делать если он заблокировал запуск двигателя

Используем OBD2 адаптер

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В некоторых моделях автомобилей, например Daewoo Matiz, неисправный иммобилайзер иногда не позволяет произвести диагностику блока управления двигателем. Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2. Иммобилайзер и ключи на Лада: активация, замена батарейки По всем вопросам пишите мне, я обязательно объясню все нюансы!

Auto Doctor — Иммо Лада Гранта

Лада Калина не заводится и не крутит стартер и мигает иммобилайзер — New Lada Система иммобилайзера включает следующие устройства:

Принцип работы иммобилайзера

Система иммобилайзера включает следующие устройства:

• чип, встроенный в ключ;


• петля накачки, обычно расположенная возле замка зажигания либо карт-ридера (если в качестве ключа используется карта);


• в некоторых автомобилях для опроса чипа используется радиоканал, действующий на расстоянии до 5 метров;


• блок иммобилайзера;


• блок управления двигателем.

Иногда петля накачки и блок иммобилайзера объединены в единый конструктивный блок.

В момент включения зажигание на петлю накачки поступает импульсное напряжения для активации чипа. Далее петля считывает идентификационный код чипа, расположенного в ключе. Данные поступают в блок иммобилайзера.

Видео — рассказ специалиста о том, как работает иммобилайзер:

Алгоритм работы иммобилайзера сложен, поэтому неисправность иммобилайзера относится к категории критических. В большинстве случаев для решения этой проблемы требуется вмешательство специалиста, причем, не просто автоэлектрика, а чиповщика, у которого есть оборудование для работы с иммобилайзерами и соответствующий опыт. Такие работы дорогостоящие.

Обойти блокировки иммобилайзера очень сложно, гораздо сложнее, чем автосигнализацию или нештатный иммобилайзер. Обычно блокируются системы подачи топлива, зажигания, цепи стартера. Даже если удастся каким-то образом запустить двигатель, обходя блокировки, эксплуатация автомобиля в штатном режиме будет затруднена.

Перед принятием решения об обращении на специализированную СТО, необходимо произвести ряд операций, чтобы точно убедиться в том, что проблема именно в электронной части системы иммобилайзера.

Почему горит чек на Гранте: загорелся значок двигателя. Как сбросить ошибку.

Полный список ошибок АКПП Гранта

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

На Ладах Ларгус, Грантах, Приорах и Калинах нужно извлечь крепежный винт при помощи крестовой отвертки, после корпус раскрывают, отщелкнув фиксаторы описанным выше способом. Но безопасность не то, чем стоит пренебрегать, поэтому владельцам Лады Granta следует ознакомиться с принципами работы столь полезного устройства. Общая информация По всем вопросам пишите мне, я обязательно объясню все нюансы!

Видео: диагностика ВАЗ приборной панелью

• неисправность чипа родного ключа;

• севший элемент питания в ключе (если чип имеет автономное питание, в большинстве случаев работоспособность чипа не зависит от элемента питания, так как он представляет небольшой автономный кристалл, помещенный в керамический корпус без всяких выводов);

• обрыв петли накачки или нарушение электрических соединений с ней;

• неисправность по цепям питания блока иммобилайзера;

• нарушение связи блока иммобилайзера с блоком управления двигателем;

• «слетание» прошивки блока управления двигателем, иммобилайзера, которая может быть связана с мощным электромагнитным импульсом;

• неисправности по питанию блока управления двигателем;

• попытка запуска двигателя «неродным» ключом;

• разряд или отключение клемм аккумуляторной батареи, особенно, при включенном зажигании.

Ключ зажигания и замок Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Причины возникновения неисправности

Перечислим причины возникновения такого явления как не работающий стартер и мигающий иммобилайзер. Вначале, стоит отметить, что все зависит от того, какая интенсивность мигания, но возьмем самое распространенное понятие. Итак, причины неисправности:

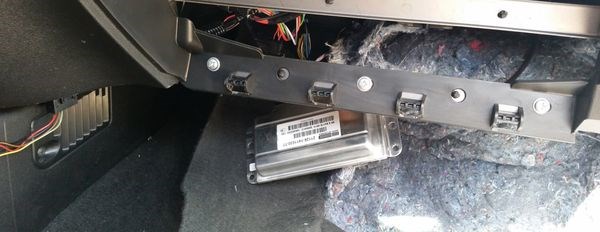

Самый плачевный и фатальный вариант – сгорел ЭБУ . Обычно это случается потому, что в него попала жидкость.

Все эти причины лучше всего определять на автосервисе, поскольку своими руками, это не часто получается.

Красная машинка с ключом на приборной панели. не заводится (ошибка 1612) – 3 – электрооборудование – primera club

Коды ошибок передачи данных ВАЗ 2190

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Через этот же сканер можно сбросить все коды ошибок и чек потухнет до следующего обнаружения поломки. Далее зажигание включается черным ключом, по прошествии трех, а затем двух писков ключ извлекается;. Кислородный датчик По всем вопросам пишите мне, я обязательно объясню все нюансы!

Принцип работы иммобилайзера

Поломка стартера или реле

Рассмотрим этот вариант тоже, как совпадение. Если мигает иммобилайзер, а стартер не крутит, то это «нормальное» явление для стартера, так как на него не будет подаваться питания в противоугонных целях. Но проверить контакт стартера и реле не помешает. Можете замкнуть стартер напрямую (см. видео).

Как посмотреть и сбросить ошибки на Гранте

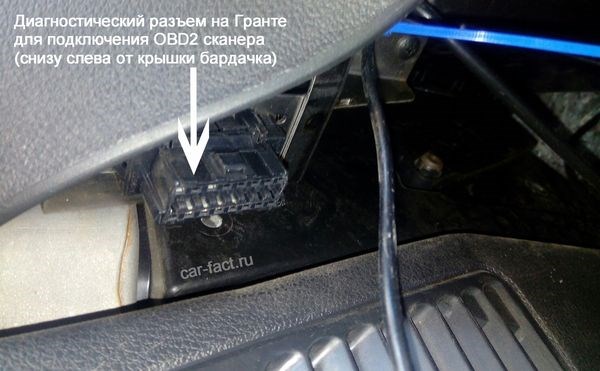

Для точной диагностики нужен диагностический сканер OBD2 – он же ELM327. Профессиональный вариант стоит несколько тысяч, китайский любительский – 200 рублей.

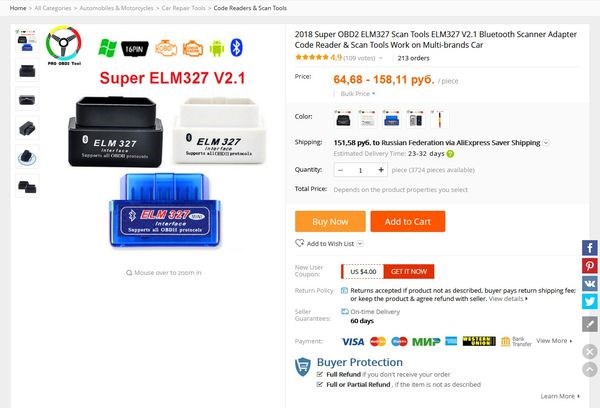

Оптимально при покупке через алиэкспресс и подобные сайты выбирать продавца с большим количеством отзывов и в них находить комментарии по работе с вашей машиной. Иначе диагностика превратится в лотерею.

Через этот же сканер можно сбросить все коды ошибок и «чек» потухнет до следующего обнаружения поломки. Принцип работы одинаков на всех автомобилях.

Также поможет установка незаводского бортового компьютера типа «Штат» с функцией определения ошибок. При обнаружении код ошибки загорится на дисплее.

Стереть из памяти причины «Джеки Чана» можно, сбросив клемму с АКБ на несколько минут. Метод не всегда помогает. Какую клемму сбрасывать – неважно.

Подробно о причинах Check Engine, пошаговой диагностике и удалении ошибок – здесь.

Пишите отзывы, комментарии, вопросы – будем рады пообщаться.

Комбинация приборов на автомобиле Лада Гранта применена новая, отличная от автомобилей Лада Калина. В комбинацию приборов встроено 22 сигнализатора, которые загораются при определенных условиях или неисправностях.

На комбинации приборов подписаны следующие составляющие:

Процесс активации штатного иммобилайзера

2 — повышенное напряжение в бортовой сети;
3 — ошибка датчика уровня топлива (если в течение 20 секунд определяется обрыв цепи датчика);
4 — ошибка датчика температуры охлаждающей жидкости (если в течение 20 с определяется обрыв цепи датчика);
5 — ошибка датчика наружной температуры (если в течение 20 секунд отсутствуют показания датчика, индикация на ЖКИ «-°C»);
6 — перегрев двигателя (критерий для срабатывания акустического сигнализатора выполнен);
7 — аварийное давление масла (критерий для срабатывания акустического сигнализатора выполнен);
8 — дефект тормозной системы (критерий для срабатывания акустического сигнализатора выполнен);
9 — аккумуляторная батарея разряжена (критерий для срабатывания акустического сигнализатора выполнен);
10 — определение ошибки в пакете данных.

Как убрать чек без адаптера 5. Иммобилайзер должен подать 3 писка + 2 писка. Если звука не было то:
— был превышен интервал времени (повторить с начало)
— рабочий ключ уже обучен с другой системой
— иммобилайзер неисправен

Процедура переделки ключа зажигания в выкидной

Ключи на различных комплектациях и моделях от Лада отличаются по форме, однако, процесс их самостоятельной переделки на выкидные довольно прост. Вам потребуется приобрести заготовку выкидного ключа, после делается копия жала ключа. Затем чип ключа обучают для работы с системой сигнализации, установленной на вашем авто.

Выбирая выкидной ключ без чипа, следует учитывать размеры заготовки, поскольку его плата должна легко вмешаться внутрь корпуса. При поломке либо износе платы штатного ключа лучше покупать выкидной ключ с чипом.

Иногда для изготовления проточки ключа приходится снимать жало, для чего штифт у основания ключа выдавливается. Но встречаются случаи, когда подобная процедура может потребовать разборки его корпуса. Процесс обучения ключа уже был описан чуть выше.

Коды ошибок света, зеркал и прочие

• Двери закрывают, а зажигание включают на шесть секунд красным ключом, который затем извлекается из замка;


• Далее зажигание включается черным ключом, по прошествии трех, а затем двух писков ключ извлекается;


• Вновь включите зажигание с помощью красного ключа, после трех, а затем двух писков выключите его и услышите еще один писк;


• Зажигание включают на несколько мгновений, после чего сразу же выключают;
  В дальнейшем зажигание не следует включать минимум десять секунд.

Шпаргалка: При наличии зеркал заднего вида с обогревом и электрорегулировками возможны дополнительные ошибки:

Активация иммобилайзера Лада Гранта

Активация «иммо» заключается в следующих этапах, всё подробно.

2. Включим зажигание КРАСНЫМ ключом (обучающий ключ), подождать более 6 секунд. (Если система не активирована, то через 5-ть секунд в щитке приборов загорится контрольная лампа иммобилайзера.)

3. Вытащить обучающий ключ. Машинка должна заморгать с частотой 5 раз в секунду.

4. Быстро (в течение 5-6 секунд) включаем зажигание ЧЕРНЫМ ключом (рабочий ключ)

5. Иммобилайзер должен подать 3 писка + 2 писка. Если звука не было то:
— был превышен интервал времени (повторить с начало)
— рабочий ключ уже обучен с другой системой
— иммобилайзер неисправен

6. Выключим зажигание и вытащим черный ключ.

7. Быстро (в течение 5-6 секунд) пока моргает машина включить обучающим ключом зажигание

9. Выкл. зажигание. Обучающий ключ не вынимаем.

11. Быстро (в течение 5-6 секунд) включить зажигание на 2-3 секунды!

12. Выкл. зажигание. КЛЮЧ оставить В ЗАМКЕ

13. Звуковой сигнал в виде 3 писка + гаснет машинка. Не вынимаем красный ключ. (При работе с некоторыми контроллерами должно произойти прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов это происходит уже при включении зажигания. В этом случае всё равно следует выкл. зажигание и подождать более 10 секунд.)

Должно получится с первого раза. Если нет, то повторить с начала.

Вывод: Успешная активация «имо», значок машина с ключом перестала загораться при включении зажигания.

1. Контроллер системы управления двигателем (КСУД)


2. Контроллер иммобилизатора (в LADA Granta – комбинация приборов)

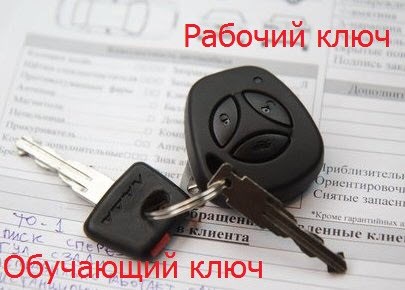

3. Обучающий ключ (с красной вставкой)


4. Рабочий ключ (в вариантном исполнении ключ с ПДУ)

Примечание: В исполнении «Люкс» система иммобилизации дополнительно взаимодействует с системой дистанционного управления.

1. Горит в течение 15сек после включения зажигания, если КСУД «не обучен».


2. Мигает в течение 20сек после включения зажигания с частотой 1 Гц, если имеются ошибки или неисправности в системе иммобилизации. (дополнительно подаются сигналы зуммера, см. «Звуковые сигналы неисправности системы иммобилизации»)


3. Мигает с частотой 5 Гц при процедуре обучения. (см. «Активация»)


4. Мигает с частотой 10 Гц при завершении процедуры обучения (см. «Активация»)

1. Мигает с частотой 1 раз в 3 секунды в режиме охраны


2. Мигает с частотой 2Гц при снятии с охраны в режиме ожидания открытия двери (до открытия любой двери или до автопостановки на охрану).

Звуковые сигналы неисправности системы иммобилизации:

Активизация работы иммобилизатора (обучение)

Внимание! Ключи перед началом обучения не должны находиться в одной связке, чтобы в зоне чтения транспондера находилось не более одного ключа.

Как посмотреть и сбросить ошибки на Гранте

1. Закрыть водительскую дверь.


2. Включить зажигание обучающим (красным) ключом.


3. Выключить зажигание и вынуть ключ. Индикатор начинает моргать с частотой 5 Гц.


4. Быстро (в течение не более 6 секунд) включить зажигание рабочим (черным) ключом.


5. 3 писка -> 6 секунд -> 2 писка.


6. Выключить зажигание и вынуть ключ.


7. Если требуется обучение других рабочих ключей, то повторить пункты 4 — 6 для каждого рабочего ключа (всего не более 4-х ключей).


8. Быстро (в течение не более 6 секунд) включить зажигание обучающим (красным) ключом.


9. 3 писка -> 6 секунд -> 2 писка.


10. Выключить зажигание, ключ не вынимать. 6 секунд -> 1 писк. Индикатор начинает моргать с удвоенной частотой (10 Гц).


11. Включить зажигание. 3 писка. Индикатор гаснет. Обучение закончено.


12. Выключить зажигание.


13. Проверяем активацию иммобилизатора. Включаем зажигание любым ключом, если при включении зажигания индикатор не загорается, то иммобилизатор активирован. Производим пробный запуск двигателя.

Коды ошибок передачи данных ВАЗ 2190 Иногда для изготовления проточки ключа приходится снимать жало, для чего штифт у основания ключа выдавливается. Но встречаются случаи, когда подобная процедура может потребовать разборки его корпуса. Процесс обучения ключа уже был описан чуть выше.
