Решение установить качественные противотуманные фары для вашего ВАЗ 2110 является стратегически важным, поскольку оно дает сразу несколько преимуществ. Во-первых, преображает внешний вид транспортного средства в сторону улучшения. А во-вторых, улучшает видимость, безопасность и дает уверенность при вождении в темное время суток.
Само название фар – «противотуманные» – лаконично раскрывает их истинное предназначение. Их свет способен проникать через густой слой тумана и дождя, что значительно улучшает видимость во время передвижения.
Можно выделить три ключевых особенности, которыми обладают исключительно ПТФ:
- Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
- Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
- При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.
Не горят передние габариты лада калина.
Подключение птф к проводке автомобиля
Схема подключения противотуманных фар на Калину своими руками • Сам автоэлектрик — New Lada
Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.
Не горят противотуманки на ВАЗ 2114: ищем причины К4 — добавить реле обогрева заднего стекла, выключатель обогревателя, выключатель стеклоочистителя и омывателя.
Предохранители и реле в Ладе Калина, электрические схемы
Если в Калине перестало работать то или иное электрическое устройство: фары, ближний или дальний свет, прикуриватель, печка, поворотники и другие приборы, необходимо сначала найти причину неработоспособности, в частности, проверить предохранители и реле в Ладе. Калина.
Первым шагом в электрических цепях является проверка предохранителей, поскольку они являются самым слабым местом в цепи и обычно выходят из строя первыми. О том, какие предохранители за что отвечают в Лада Калина, а также где находятся реле и как найти подходящий, читайте далее.
Если вы не хотите попасть в неприятную ситуацию, когда из-за перегоревшего предохранителя то или иное устройство отказывается работать и под рукой нет всего, полезно позаботиться о том, чтобы вы всегда носили с собой набор разных сливаемых с тобой.
Для Lada Kalina вы можете купить аналогичный комплект в любом автомагазине, где продаются запчасти для отечественных автомобилей. Он занимает очень мало места, но его использование в случае выхода из строя значительно сократит время на поиск и устранение неисправностей.
Птф на калину 1 какие лучше
Схема подключения ПТФ
Галогеновые
Как самому отремонтировать задние фары ВАЗ 2106 Совершая покупку, главное – не перепутать лампу H7 с галогенной лампой похожего типоразмера (H4). А ещё, некоторые фирмы выпускают 24-вольтовые осветительные приборы.
Как установить комплект противотуманок своими руками схема
Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.
- При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
- Снимаем передний грязезащитный щиток.
Поворачиваем руль вправо и снимаем щиток
Прикрепляем фару на 3 самореза изнутри
На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.
Расположение реле
- В тоннель между сиденьями ( как снять тоннель Калины ). Тут используется кнопка ПТФ от ВАЗ 2115.
- На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.
- В блок управления наружным освещением или по-другому модуль управления светом (МУС).
Предохранитель 0 0 Рейтинг ответа: 0
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
Перегорели Лампы в ПТФ
Кнопка включения ПТФ
Галогеновые
- Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
- Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
- При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.

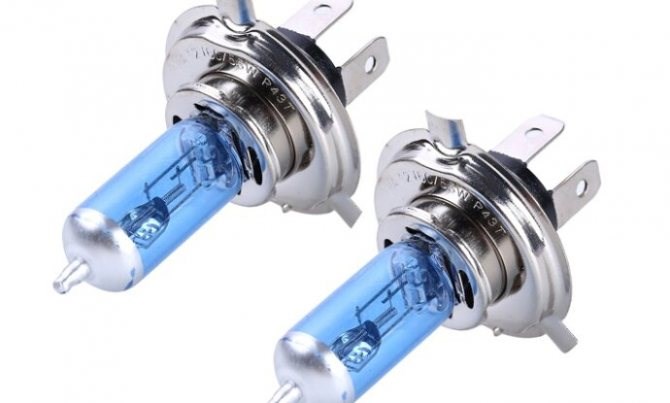

Виды ламп для ПТФ Да, оно чуть больше чем стоит там. Просто ножки удлинили (откромсал с резисторов) и завернул на бок))) Так что бы влезло и не мешалось. Заколхозил немного, но внутрянку не видно, а работает уже довольно долго и без перебоев.
Руководство по замене лампы
Менять лампочки в ПТФ удобнее на подъемнике или смотровой яме. Для этого нужно приобрести либо такую же лампочку, как стояла, либо подходящую по параметрам. Поменять лампочку несложно.
Для этого следует выполнить последовательность действий:

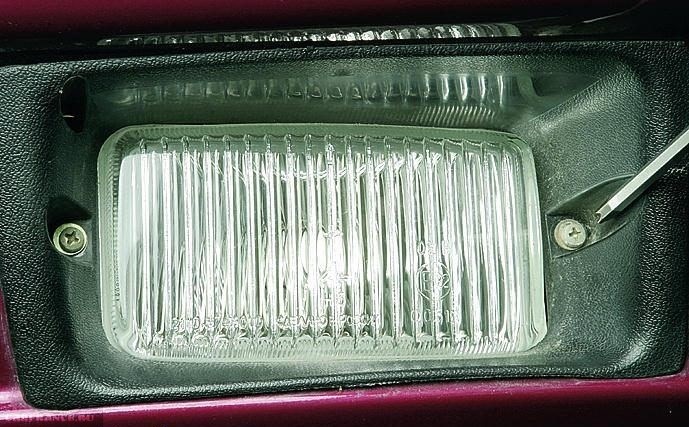

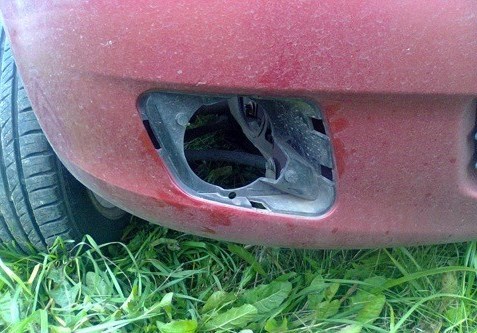

- Для снятия оптики необходимо открутить крепежные болты.
- Сначала нужно сдвинуть резиновую защиту, чтобы добраться до колодки питания ПТФ.

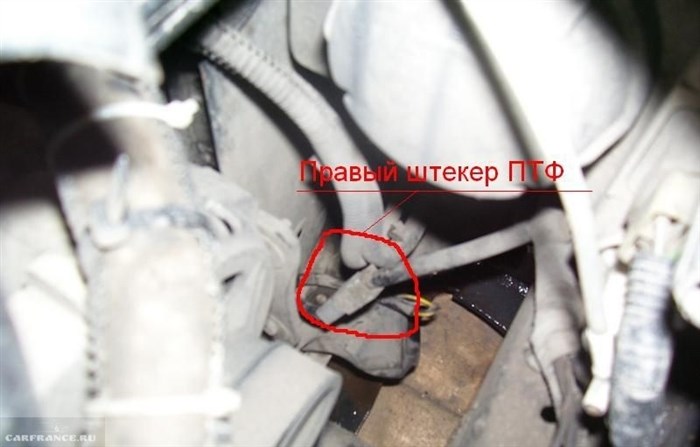

- Затем следует отсоединить колодку от оптики.
- Чтобы снять лампочку, нужно аккуратно нажать на один конец защелки и сдвинуть вниз.
- Лампочку вынимают вместе с цоколем. Галогенка имеет несколько контактов, которые следует запомнить, чтобы правильно установить новую.
- Далее необходимо установить новое изделие так, чтобы совпали все контакты. Если ошибиться лампа противотуманной фары светить не будет.
- Сборка производится в обратном порядке.
- После сборки нужно проверить работу оптики.
Замена противотуманок на других марках автомобилей зависит от особенностей их конструкции. Есть машины, на которых противотуманки находятся вместе с головным светом, в этом случае понадобится небольшая разборка оптики. Примером может быть Лада Калина.
Инструменты и материалы
- Приобрести новые фары, допускающие использование светодиодных ламп, которые не будут ослеплять встречных водителей.
- Официально оформить эту процедуру в лаборатории и ГИБДД.
- Внестиизменения в документы на машину.
- Получить свидетельство.
Неожиданные причины нерабочих ПТФ на ВАЗ-2110 На фото – фирменный комплект электронных компонентов, не требующий переделок. Его легко подключить к штатной системе электропроводки
Замена — дело несложное
Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.
Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).
Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).
Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:
- поврежденный предохранитель;
- отсутствие 1, 2, 6 контактов (напряжения на них);
- замыкание переключателя (кнопка без фиксации);
- проблема с электропроводкой (обрыв).
Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.
Отсутствует питание на фишке ПТФ
- жёлтого цвета (указатель поворота);
- красного цвета (габариты);
- белого цвета (фонарь заднего хода);
- красного цвета (сигнализатор торможения);
- красного цвета (светоотражатель). 1 — указатель поворота; 2 — габарит; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номера

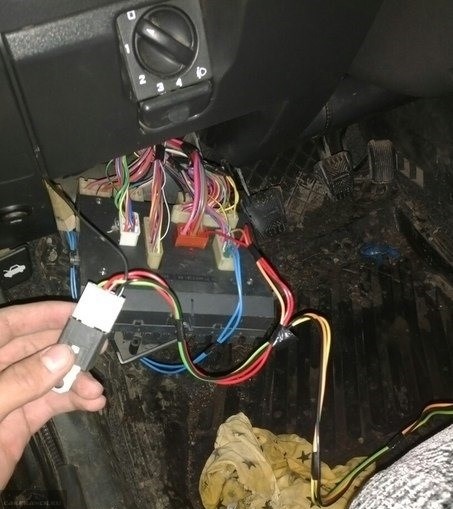

Подключение противотуманных фар на калину
Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.
