Замена ламп автомобиля, типы ламп

Обязательно используйте противо-ультрафиолетовые лампы, чтобы предотвратить повреждение пластмассовых рассеивателей фар.

Не прикасайтесь к колбе лампы. Держите ее за цоколь.

При установки правильно устанавливайте выступы.

Ввиду необходимости снимать приборы (аккумуляторная батарея, ее держатель), мы рекомендуем Вам производить замену ламп на сервисной станции компании-производителя.

В соответствии с местным законодательством и из предосторожности приобретите на сервисной станции компаниипроизводителя запасной набор с комплектом ламп и предохранителей.

Перед снятием отметьте положение проводов, чтобы проложить их по прежней трассе.

— разъедините разъем лампы 2 и освободите пружины

Установка производится в порядке, обратном снятию.

Регулировать фары рекомендуется после выполнения работ

Внутри лампы находятся под давлением и могут взорваться при замене.

При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент

Для очистки фар, оснащенных стеклом из поликарбоната, пользуйтесь мягкой тканью или ватой.

Если сухая чистка не дает результатов, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные участки, а затем протрите их еще раз мягкой влажной тканью или ватой.

В завершение осторожно протрите сухой мягкой тканью.

Использование моющих средств, содержащих спирт, запрещено.

Передний габаритный огонь

Извлеките патрон 4, чтобы достать лампу.

Поверните патрон лампы 3 на четверть оборота. Заменив лампу, проследите за правильной установкой крышки В.

При работах в непосредственной близости от двигателя, обратите внимание на то, что он может оказаться горячим. А также помните, что вентилятор системы охлаждения может включиться в любой момент

Если Вы хотите установить на Ваш автомобиль дополнительные противотуманные фары или прожекторные фары, обратитесь на сервисную станцию компании-производителя.

— Для получения доступа к патрону лампы поверните на четверть оборота держатель люка, находящегося снизу автомобиля;

— Поверните лампу на четверть оборота и извлеките ее;

Установка производится в порядке, обратном снятию.

Перед тем как проводить осмотр подкапотного пространства, убедитесь, что переключатель стеклоочистителя находится в положении «выключено».

Лампы находятся под давлением и могут взорваться при замене.

Все работы по техобслуживанию или модификации электрооборудования Вашего

автомобиля должны выполняться специалистами сервисной станции компании-производителя, поскольку неправильное подсоединение электрооборудования может привести к выходу его из строя (жгутов проводов, приборов, в частности, генератора), кроме того, на сервисной станции имеются все необходимые устройства для установки этого оборудования на Ваш автомобиль.

Болезни иммобилайзеров Рено

Замена ламп автомобиля, типы ламп | Renault | Руководство Renault Повернув патрон 2 на четверть оборота, извлеките лампу

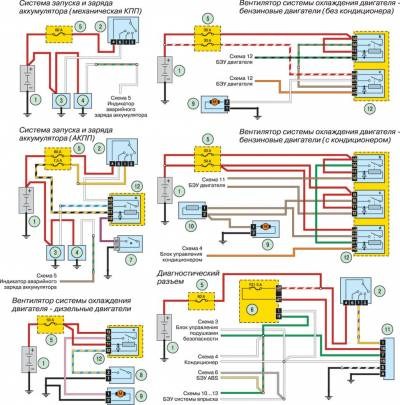

Условные обозначения на схемах

1…Аккумуляторная батарея
2…Выключатель зажигания
3…Стартер Рено Симбол
4…Генератор
5…Коробка предохранителей под капотом
6…Блок предохранителей/реле/мультитаймера передней панели
7…Кнопка звукового сигнала/переключатель фар

8…Выключатель вентилятора системы охлаждения
9…Мотор вентилятора системы охлаждения
10…Резистор вентилятора системы охлаждения
11…Диагностический разъем
12…Блок реле под капотом

• а – реле стартера


• b – реле системы впрыска


• c – реле вентилятора системы охлаждения


• d – реле малой скорости вентилятора системы охлаждения


• е – реле гидроусилителя рулевого управления


• f – реле обогрева топливного фильтра


• g – реле атмосферного давления

15…Электрический насос усилителя рулевого управления
16…Блок управления системой безопасности
17…Преднатяжитель пассажирского ремня безопасности
19…Подушка безопасности водителя
20…Подушка безопасности пассажира
21…Кнопка звукового сигнала/переключатель фар

22…Звуковой сигнал
23…Прикуриватель Рено Символ
25…Узел вентилятора отопителя
26…Переключатель вентилятора отопителя

• а – переключатель


• b – переключатель кондиционера


• с – переключатель циркуляции


• d – выключатель обогрева заднего стекла


• е – индикатор обогрева заднего стекла


• f – индикатор рециркуляции


• g – индикатор кондиционера

27…Реостат освещения салона
30…Блок управления кондиционером
31…Трехфункциональный переключатель кондиционера
32…Муфта кондиционера
35…Панель приборов

• a – указатель уровня топлива


• b – индикатор иммобилайзера


• c – индикатор системы впрыска


• d – индикатор аварийной зарядки аккумулятора


• e – индикатор резерва топлива


• f – индикатор аварийной температуры


• g – индикатор аварийного падения давления масла


• h – индикатор задних противотуманных фонарей


• i – индикатор противотуманных фар


• j – индикатор правого поворота


• k – индикатор левого поворота


• l – индикатор ближнего света


• m – индикатор дальнего света


• n – индикатор ремней безопасности


• r – индикатор открытой двери


• s – освещение приборов


• t – указатель температуры


• u – индикатор износа тормозных колодок


• v – индикатор ABS


• w – индикатор неисправности тормозной системы


• x – тахометр


• y – спидометр Рено


• z – указатель уровня масла


• a1 – бортовой компьютер

• а – кнопка сброса показаний бортового компьютера


• b – очиститель ветрового стекла


• c – очиститель/омыватель заднего стекла


• d – омыватель ветрового стекла

Схема автомобиля — Рено Симбол

• а – задний габаритный огонь


• b – лампы заднего хода


• c – стоп-сигналы


• d – указатели поворота


• e – противотуманные фонари
