Информационные значки на панели приборов

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Значки на панели приборов автомобиля

Когда на панели появляется восклицательный знак
Система автоматического переключения между ближним и дальним освещением включена

Как работают значки на панели приборов

Чтобы понимать, что происходит с автомобилем, для начала автовладельцу необходимо понимать, как работают значки на панели приборов (пиктограммы) и как они сигнализируют о неисправностях.

При каждом запуске двигателя, все значки на панели приборов должны загореться и через секунду-две погаснуть — тем самым показав, что лампочки в значках не перегорели, сами значки работоспособны, а системы, которые ни отслеживают – исправны. Если при запуске двигателя все значки погасли, а какой-то один или два остались гореть – значит, система, которую они отслеживают, требует проверки.

Иногда возможно появление значков на панели приборов прямо во время движения автомобиля. Чаще всего это означает, что автомобиль требует срочного вмешательства сервисменов и водителю необходимо срочно остановиться и заглушить двигатель.

Так же на некоторых моделях автомобилей значок «восклицательный знак» может не гореть постоянно, а периодически загораться и гаснуть – «моргать».

Восклицательный знак на панели приборов Хендай Крета

• Какое Масло Заливать В Гур Уаз Патриот
  Джип УАЗ Патриот. это автомобиль, который не боится грязи, бездорожья, пересеченной местности и водоемов. Однако для удобства в конструкции предусмотрен руль с собственным механизм…


• Ниссан Кашкай Какой Бензин Лить

Оранжевый восклицательный знак на панели приборов Давление в шинах. Колеса менял? И незамерзайку долей)))

Как отремонтировать проводку

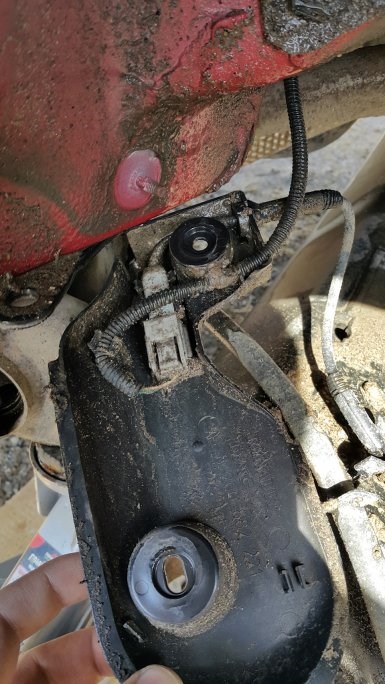

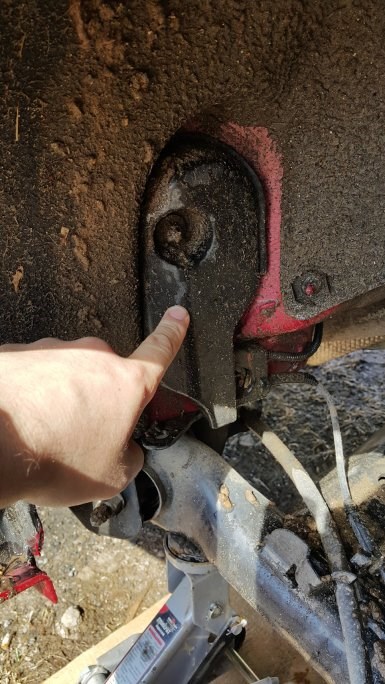

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

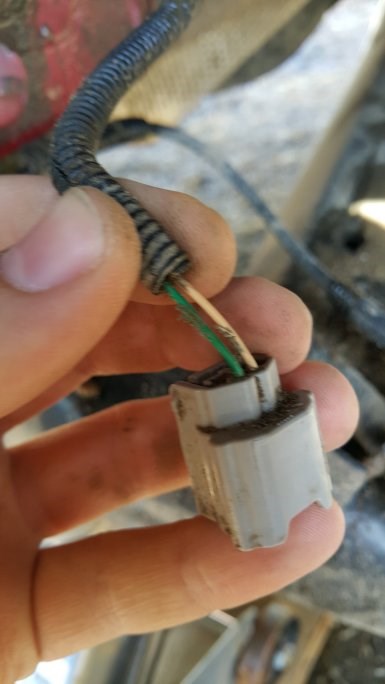

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Загорается абс и восклицательный знак — Автомобильный портал AutoMotoGid

• пропал контакт в разъеме подключения;


• потеря связи с одним из датчиков (возможно обрыв провода);


• датчик ABS вышел из строя (требуется проверка датчика с последующей заменой);


• испорчен венец на ступице;


• вышел из строя блоков управления АБС.

Поиск неисправностей в системе VSA — Руководство по обслуживанию и ремонту Honda CR-V Наклейка существует с 2009 года и показывает, что машиной управляет малоопытный водитель (типа: будьте бдительны!). Кстати, недостатком опыта считается стаж меньше 2-х лет. Официально признанное оформление – черный знак препинания в желтом квадрате, хотя доводилось видеть и треугольные наклейки.

Что делать, если загорелся восклицательный знак на панели приборов Хендай Крета?

Во-первых, не стоит паниковать, если Вы заметили на приборной панели своей Хендай Крета восклицательный знак.

Во-вторых, следует осмотреть приборную панель и понять, какой именно из восклицательных знаков загорелся. Дело в том, что на приборке Хендай Крета имеется три восклицательных знака, которые имеют разное предназначение. Давайте посмотрим, как они выглядят:

1. Красный сигнализатор в кружке между двух скобок. Обозначает, что включен стояночный тормоз (ручник). Убедитесь, что стояночный тормоз отключен. Если он действительно выключен, а предупреждающий знак продолжает гореть, то возможно имеет место быть проблема с тормозной системой авто. Также возможно, что в автомобиле недостаточный уровень тормозной жидкости. Это свидетельствует о том, что где-то есть утечка ТЖ, либо тормозные колодки износились до предела. Использовать автомобиль в этом случае не рекомендуется до выявления неисправности.


2. Желтый восклицательный знак в треугольнике. Появление этой пиктограммы на приборной панели означает, что у машины есть проблемы с системой стабилизации.Автомобиль нужно продиагностировать на специальном оборудовании. И только после этого продолжить эксплуатацию.

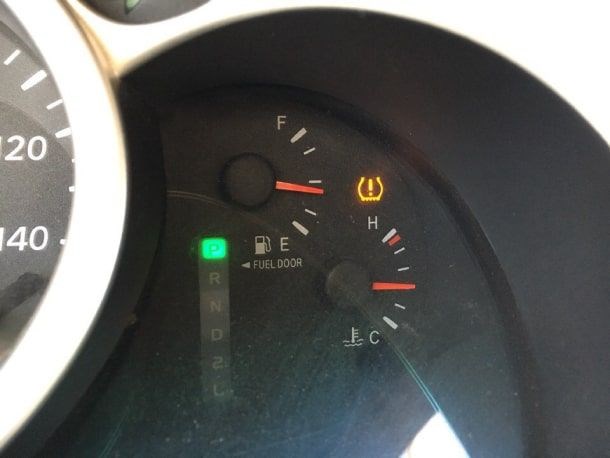

3. Желтый восклицательный знак в перевернутой подкове. На самом деле это не подкова, как думают многие из владельцев Креты. Это разрез шины, а сама пиктограмма обозначает, что сработал датчик давления в шинах.

Также лампа будет гореть, если Вы поставили шины без датчиков давления. Чтобы избавиться от этого, можно воспользоваться нашим коротким видео. В нем показано, как погасить индикатор контроля давления шин TPMS на приборной панели в автомобиле Hyundai Creta.

1. Любой ODB2 адаптер для чтения с CAN шины, например ELM327, лучше берите v.1.5, а не v.2.1. — цена примерно 300-400 руб.


2. Программа для смартфона — HobDrive. Купить можно на ПлейМаркете, но лучше с официального сайта, так как последняя версия раньше появляется на официальном сайте. Так же лицензия будет вам выслана и не будет проверяться ПлейМаркетом.


3. Инструкция и подробный алгоритм работы.

На этом все. Надеюсь данная статья была Вам полезна и мы ответили на все ваши вопросы. А если же мы не полностью раскрыли тему, то пишите свои вопросы в комментариях к этой статье.

Подскажите пожалуйста. снимал панель приборов отсоединял штекер когда поставил обратно перестал показывать компьютер на панеле . может надо что то еще перевключить?

Разбирайте панель снова и смотрите контакт. была аналогичная проблема — не до конца вставил фишку. Пересобрал и все заработало. такой трабл бывает на крете, увы.

На что обратить внимание при выдачи нового авто с салона крета 1.6 2вд мкпп ? и еще не гаснет лампочка на панели при закрытом багажнике

Хоть авто и новое, но я бы проверил ЛКП автомобиля толщиномером. Так вы сможете обезопасить себя от покупки подкрашенного авто. Также осмотрите внимательно все ЛКП авто на наличие соринок или пылинок на нем. Особенно крышку багажника. Лучше сразу увидеть и указать на это. чем потом бодаться с дилером.

Хонда аккорд 7 горит восклицательный знак

Победа за мной у него 1 Во время работы блока управленя модулятора VSA гидронасос создает в системе дополнительное повышение давления. Это ощущается при отдаче на педали тормоза.

Поиск неисправностей в системе VSA

Когда система определяет неисправность, включаются соответствующие индикаторы. В зависимости от неисправности блок управления VSA определяет включенные индикаторы.

Если система работает правильно, каждый индикатор загорается на 2 секунды после поворота ключа зажигания в режим ON (II), затем гаснет.

Индикатор ABS загорается, если обнаруживается неисправность функционирования системы ABS. Тормоза продолжают работать в обычном режиме.

Индикатор тормозной системы загорается, если обнаруживается неисправность функции EBD, активизирован стояночный тормоз и/или уровень тормозной жидкости низок.

Индикатор активизации VSA мигает, если функция VSA активизирована. Индикатор активизации VSA загорается, если функция VSA выключена с помощью выключателя или обнаруживается неисправность системы VSA.

Каждый индикатор погаснет после устранения неисправности, но индикаторы блока управления VSA погаснут своевременно взависимости от DTC.

DTC 11, 13, 15, 17, 25, 26, 27 * , 31, 32, 33, 34, 35, 36, 37, 38, 54, 59, 64, 66, 68, 69, 81, 83, 86, 87, 88, 91 ** , 113, 114, 121, 122, 123, 124, 131 * , 132, 133, 134, 137 или 138:

Индикатор неисправности погаснет лишь после выключения зажигания независимо от того, была неисправность временной или нет.

*: В некоторых случаях индикаторы продолжают гореть до тех пор, пока автомобиль не будет находиться в движении после возвращения системы в нормальное состояние.

**: В некоторых случаях индикаторы выключаются автоматически, после возвращения системы в нормальное состояние.

Индикаторы продолжают гореть, пока автомобиль не будет находится в движении после возвращения системы в работоспособное состояние.

В памяти могут хранится 10 кодов неисправностей. Если в память заносится код неисправности, который уже был ранее записан в память, то он записывается на место старого кода. Таким образом, если одна и та же неисправность возникала неоднократно, то в памяти будет записан лишь один код неисправности DTC.

Коды неисправностей DTC сохраняются в EEPROM. Таким образом, коды неисправностей не могут быть стерты из памяти при отключении аккумулятора. Для стирания кодов неисправностей, занесенных в память, следует произвести соответствующую процедуру.

Первоначальная диагностика: Проводится сразу после поворота ключа замка зажигания в положение ON (II), пока не погаснут индикаторы ABS, VSA и TSA (с системой TSA).

Постоянная диагностика: Эта диагностика постоянно проводится в течение всего периода времени после завершения начальной диагностики и до момента выключения зажигания.

Во время работы блока управленя модулятора VSA гидронасос создает в системе дополнительное повышение давления. Это ощущается при отдаче на педали тормоза.

Блок управления модулятора VSA проверяет электродвигатель гидронасоса во время обычной диагностики при скорости автомобиля свыше 15 км/ч после включения зажигания. В этот момент можно услышать шум от включения электродвигателя, что не является признаком какой-либо неисправности.

Специальные и дополнительные значки символы на приборной панели автомобилей

You may also like

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть значок генератора. Лампочка указывает на разнообразные неисправности, обычно она сопровождается дополнительными оповещениями на щитке. Почему загорается индикация По всем вопросам пишите мне, я обязательно объясню все нюансы!

Что означает значок «восклицательный знак»

Включение режима Honda SCS Рекомендуемое моторное масло для Nissan QashqaiЗачастую владельцы автомобилей игнорируют информацию, содержащуюся в руководстве по эксплуатации автомобиля, нарушают условия замены …

Тойота

В авто японского бренда система визуальных оповещений водителя проработана с расчетом аналогичности европейским аналогам. Здесь также применена система обозначений, указателей и символов.

Можно встретить восклицательный знак, вписанный в окружность, треугольник. Первая разновидность указывает на неисправности, вызванные перебоями в работе ABS, устройства электронного распределения усилия и приводах или магистралях тормозов.

Вторая разновидность загорается одновременно с другими указателями. Треугольный символ привлекает внимание пользователя к приборной доске, где присутствует индикатор ошибки стороннего прибора.

Третья разновидность в обязательном порядке устанавливается на моделях авто с 2022 года. Эмблема в виде поперечного среза покрышки является индикатором блока TPMS. Загорается лампочка при проколе колеса или системном сбое.

Почему горит лампа ABS и ESC

1. Автомобильные датчики с помощью сенсоров фиксируют рабочее состояние.


2. При отклонениях параметров от стандартных импульс отправляется на бортовой компьютер.


3. ЭБУ получает сигнал и распознает тип неисправности.


4. Головной блок направляет импульс на панель приборов, где возникает световая индикация.

Причины появления ошибки АБС Во-первых, не стоит паниковать, если Вы заметили на приборной панели своей Хендай Крета восклицательный знак.

Включение режима Honda SCS

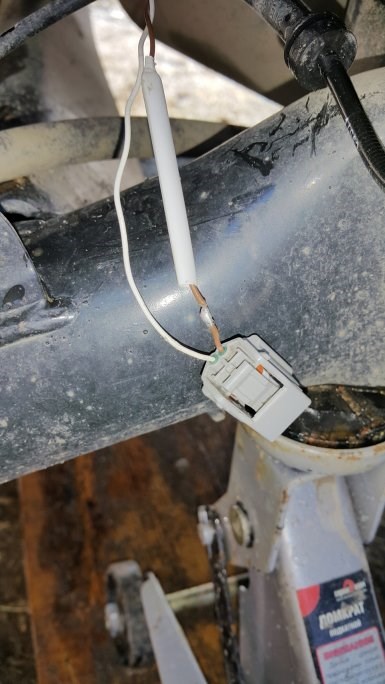

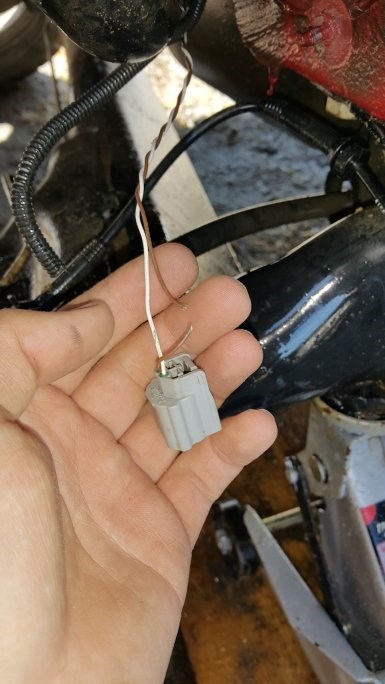

Замкнуть данные контакты можно куском провода или скрепкой

DTC B1168 PA50 Модуль управления приборами не соединен с ECM

Для сброса ошибок ECU двигателя (PGM-FI) без диагностического сканера вынимаем предохранитель RADIO/Back UP (7,5A) на 30 сек. Либо просто скидываем клемму АКБ.

Далее по номеру ошибки можно найти в интернете причину неиправности. Если ошибок в блоке управления двигателем PGM-FI нет, то на приборной панели при включенном зажигании с перемычкой SCS в разъеме будет следущая картина.

Если мигает ABS, горит VSA и восклицательный знак в треугольнике, то надо сначала стереть ошибки ABS, затем ошибки VSA и в конце «обучить VSA нормальному давлению в системе». Если ошибок ABS нет, то можно сразу обучать VSA.

Уступи новичку!

1. Устанавливаем перемычку в разъем


2. Нажимаем педаль тормоза и включаем зажигание


3. Как только лампочка ABS погасла, отпускаем педаль тормоза


4. Лампа ABS загорается, снова жмём тормоз


5. Лампа ABS гаснет — отпускаем тормоз, ждём 2 вспышки лампы ABS. Всё! Ошибки стёрты.


6. Выключаем зажигание.

Снег прилипает на тарелку спутниковую и сигнал пропадает ЭБУ умеет блокировать функциональность системы и глушить двигатель, если обнаруживаются критические поломки. В такой ситуации водитель не сможет запустить силовой агрегат, пока проблема не будет устранена.
