Антиблокировочная система тормозов (ABS) и система стабилизации (VSA) Honda Accord / Spirior / Acura TSX 2008 года

Антиблокировочная система тормозов (ABS)

Замена датчика частоты вращения колеса

1. Повернуть ключ зажигания в положение «LOCK» (0).

2. Отжать крепления зажимов (А), затем отсоединить разъем датчика вращения колеса (В).

3. Отвернуть болты и снять датчик частоты вращения колеса (C).

4. Произвести установку датчика частоты вращения колеса в обратном порядке, соблюдая следующее:

• Аккуратно установить датчик. При этом не перекрутить электрические провода.


• Если датчик частоты вращения колеса соприкасается с со ступицей, он неисправен.

5. Запустить двигатель и убедиться, что индикаторы «ABS» и «VSA» гаснут.

6. Проверить автомобиль во время движения. Сигнализатор неисправности «ABS» и «VSA» не должен загораться во время движения.

Проверка датчика положения педали тормоза

1. Отсоединить разъем (А) от датчика (В) положения педали тормоза.

2. Проверить непрерывность между выводами № 1 и № 2.

3. Проверить непрерывность между выводами № 3 и № 4.

4. При необходимости отрегулировать или заменить датчик или отрегулировать высоту педали.

*Блок управления – модулятор системы стабилизации (VSA) Датчик частоты вращения правого заднего колеса Задняя правая ступица в сборе Задняя левая ступица в сборе Датчик частоты вращения левого заднего колеса Подшипник левого переднего колеса Датчик частоты вращения левого переднего колеса Подшипник правого переднего колеса Датчик частоты вращения правого переднего колеса*

*Датчик угла поворота рулевого колеса Датчик угловой скорости и поперечного ускорения автомобиля Диагностический разъем (DLC) Датчик выключения системы стабилизации (VSA) На рисунке изображена модель с левым расположением рулевой колонки, модель с правым расположением рулевой колонки — симметрична*

Снятие и установка блока управления — модулятора системы стабилизации (VSA)

Не проливать тормозную жидкость на кузов автомобиля — это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смыть ее водой.

При снятии и установке блока управления — модулятора соблюдать осторожность, чтобы не повредить трубопроводы тормозной системы.

Чтобы устранить подтекание тормозной жидкости, закрыть концы отсоединенных трубопроводов и места их подсоединения.

1. Повернуть ключ зажигания в положение «LOCK» (0).

2. Отвернуть крепежные болты всасывающей трубки (А) из кронштейна.

3. Отсоединить трубку ресивера (В) от зажима (С).

4. Отсоединить разъем (А) блока управления — модулятора системы стабилизации (VSA), нажав на замок (В) и потянув рычаг (С) вниз, тогда разъем отсоединится сам.

*K D Е F 15 Н·м D 22 Н·м G 15 Н·м H I 6×1.0 мм 9,8 Н·м 6×1.0 мм 9,8 Н·м L J 6×1.0 мм 9,8 Н·м М N N А В С*

Хонда аккорд горит восклицательный знак в треугольнике

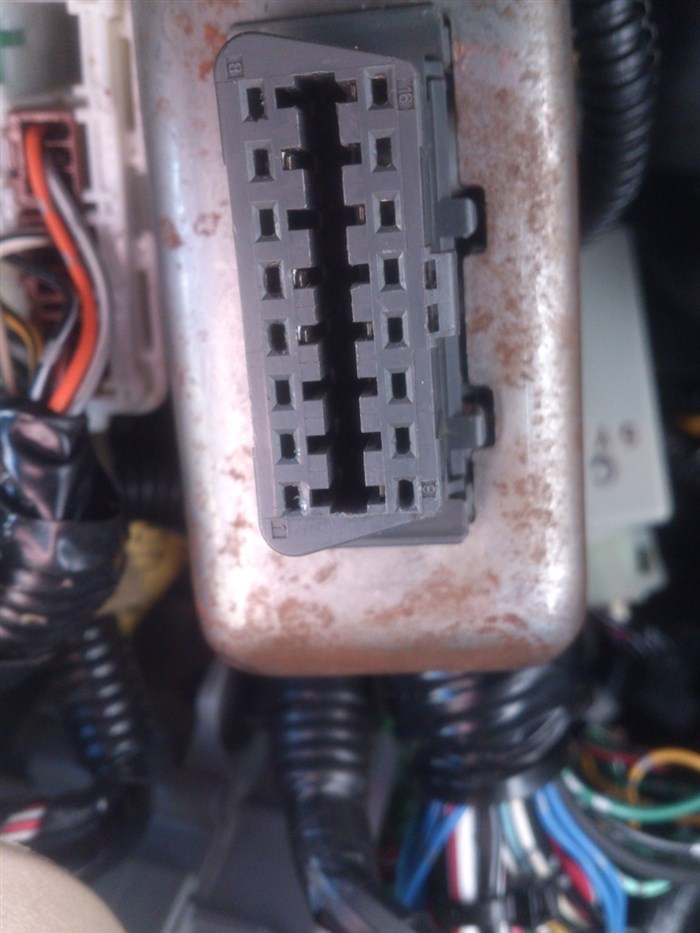

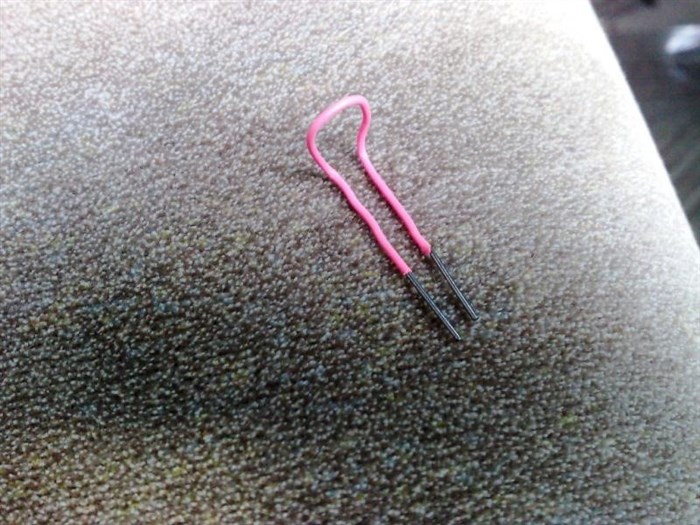

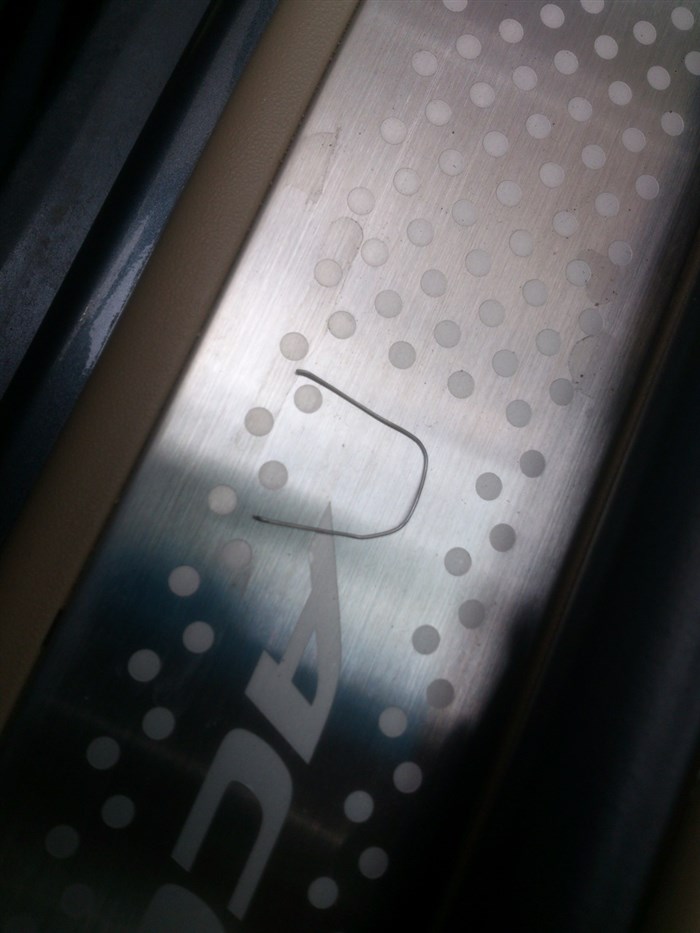

Ошибка Хонда — расшифровки для Цивик, СРВ и других 2. Заготавливаем скрепку учитывая что нам понадобится быстро размыкать и замыкать мамочкин разъём.

Диагностические приборы и стоимость их

Приборов для диагностики Хонда на рынке очень много, поэтому представляем самые популярные модели:

Honda HIM. Это хороший прибор, требующий подключения через переходник. К устройству прилагается диагностическая матрица Honda HDS. Стоимость с полным набором комплектующих под этот прибор (сам аппарат, переходник, носитель и шлейфы) получается в пределах 6 тысяч рублей, если брать через Интернет на AliExpress, не учитывая доставку.

ELM327. Прибор ограничен в возможностях, поскольку плохо совместим с ПО Honda. Цена всего около 700 рублей на AliExpress.

Honda XHorse/J2534 (тоже имеет ограничения по возможностям). Чуть дороже ELM327 — стоимость на AliExpress примерно, тысячу рублей.

Honda Accord 7 загорелся чек — что делать? — автомобильный портал

• Включаете зажигание, не заводя мотор;


• Следить за миганием лампочек всех систем Honda (ABS, SRS, EPS, VSA и CHECK), и по ним вычислить код ошибки;


• Длинное мигание лампочки означает десятки, короткое – единицы;


• То есть, ошибка с кодом 14 будет передана длинной вспышкой и затем четырьмя короткими, лампочкой ABS;


• При такой диагностике, если ошибка не одна, будет новое мигание с интервалом перерыва в 2 секунды;


• Ошибки будут мигать бесконечно и по кругу;


• Нельзя трогать педаль тормоза, иначе вы не получите ошибки ABS;

Ошибка Vsa Honda Accord 7 ~

Разные типы неполадок на хонда срв и прочих моделях сбрасываются разными способами.

OBD II коды ошибок Аккорд 7

Коды ошибок Accord 7 расшифровываются с помощью специальных таблиц. Коды ошибок можно найти в справочниках или в Интернете.

После определения характера ошибки необходимо определить точную причину ошибки. Например, если датчик неисправен, неправильно покупать и сразу устанавливать новый датчик, это может не помочь, это приведет только к ненужным отходам. Возможные причины неисправности:

• загрязнение рабочей поверхности датчика (можно попробовать помыть);


• неисправность датчика.


• плохой контакт в разъеме датчика (контакты необходимо почистить, обработать силиконовым спреем);


• некорректный сигнал от блока управления;


• неисправность проводки к датчику (обрыв, короткое замыкание);

Для проверки параметров датчиков и исполнительных механизмов необходимо использовать измерительную технику (миллиметр и др.) И справочники. После очистки ошибки накопленные ошибки необходимо сбросить (очистить.

FakeHeader

1. В мастерской с помощью дилерского диагностического прибора (например, Honda PGM Tester) или мультисканера. Это лучший вариант, так как в этом случае будет выведена полная распечатка неисправностей, на которую вы можете ссылаться при устранении неисправностей.


2. Сделай сам с помощью простых сканеров. Самый простой вариант сканера — ELM 327 Bluetooth (на китайских сайтах стоит от 200 рублей). ELM 327 — обнаруживает моторные ошибки (и только!). В качестве устройства для загрузки программы используется любой Android-смартфон с Bluetooth. Для самодиагностики всех систем автомобиля можно использовать мультисканер AUTOCOM (Delphi), который на сайтах стоит от 3000 рублей, подключается к ноутбуку. Этот диагностический прибор моментально расшифровывает ошибки на русском языке.


3. Самодиагностика. В Accord 7 такая возможность есть. Первый вариант входа в режим самодиагностики:

• включить ближний свет фар;


• выключить — включить — выключить ближний свет фар;


• поверните ключ зажигания в положение 1;


• поверните ключ зажигания во второе положение;


• нажмите кнопку «сбросить суточный пробег»;


• 3 раза нажать кнопку «сбросить суточный пробег.

OBD II коды ошибок Диагностика прибором нормальным.
(Запуск узла, через комп)
