Разъем Для Сканирования Ошибок Авто Ваз Как подключить на windows
Зачем нужна диагностика
Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.
Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:
- Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
- Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.
Стоит ли обращаться на СТО?
Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.
Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.
Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.
Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.
Программы и драйвера для диагностических сканеров под все ОС

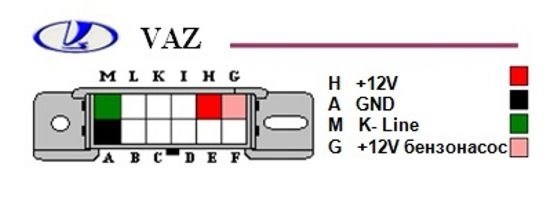

- Контакт А — несет ответственность за подключение массы;
- Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
- Контакт М — служит для подключения K-Line;
- Контакт Н — питание +12В;
- Контакт G — контролирует работу бензонасоса.
Диагностика ВАЗ 2110 своими руками, что для это нужно (подробная инструкция) | LuxVAZ Давайте, расскажу как ставил выключатель. У меня нашелся небольшой, от блока питания компьютера, но лучше будет, если Вы себе найдете менее «толстый», чтобы хорошо закрылся корпус. Можно поискать круглый маленький переключатель от китайской настольной лампы.
Общие вопросы по ОБД2 на Гранте
Разберем вопросы по OBD2 на Гранте – схема, для чего он нужен.
Как можно использовать разъем
Основные варианты применения ОБД2 в Гранте:
- Подключение сканера для проверки автомобиля и работы с ошибками;
- Установка и подключение бортового компьютера типа Штат или Мультитроникс.
Подключить бортовой компьютер будет полезно – так можно:
- контролировать температуру двигателя;
- получать коды ошибок сразу при их возникновении;
- принудительно включать вентилятор охлаждения.

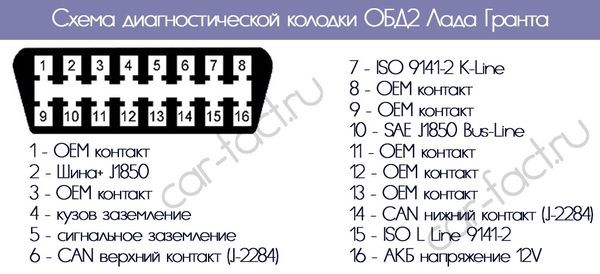

Схема диагностической колодки
Схема контактов колодки представлена на картинке:
Распиновка колодки может пригодиться при изготовлении переходников на ОБД2.
Сканер для диагностики автомобиля ELM327 OBD2 wi-fi версия 1.5, какой лучше купить для ВАЗ, нива шевроле.

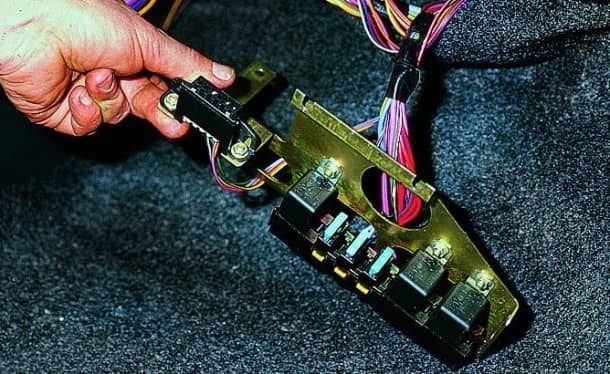

- Сидя на переднем правом сиденье находим крышку бардачка;
- Кладем руку на нижнюю грань крышки и ведем влево до центральной консоли;
- Рука упрется в диагностический разъем.
Описание распиновки OBD 2 диагностического разъема: схема подключения и расположение ОБД 2 в автомобиле с фото и видео
Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.
Версии и преимущество пользования сканером
На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.
Более новые версии были предоставлены программистами из Китая.
Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.
- интуитивно понятен и прост в применении. Для подключения и работы с ним не нужны специальные навыки. Нужно изучить инструкцию, а также понимать, как устроена электронная система ТС. А приложения для «умных» телефонов делают этот аппарат отличным помощником в пути;
- компактность – благодаря этому его можно возить в ТС и подключать к электронному блоку управления, как только это понадобиться;
- точные результаты;
- экономность – применение адаптера исключает необходимость часто посещать СТО.

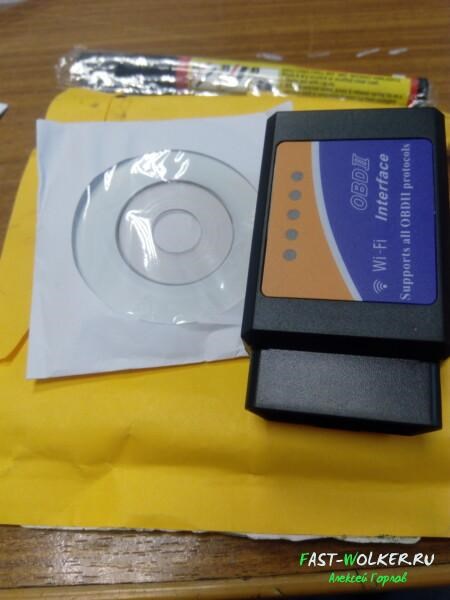

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.
Внимание! Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети.

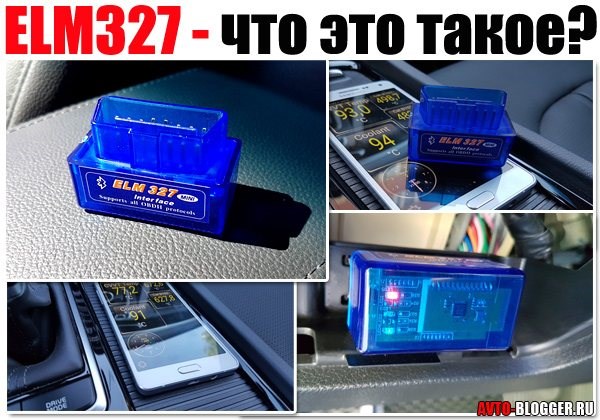

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.
Как быстро найти диагностический разъем Гранта и сделать переходник на ОБД2 для десятки
ELM327 программы для Windows Phone
OBD Car Doctor
- Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.
Распиновка типового диагностического разъема (Протокол OBD 2) Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.
Замена gm12 на obd2 ваз
Не подключается K–Line адаптер (VAG COM)
При изготовлении K-Line адаптера самостоятельно или приобретении его в магазине, пользователи в отдельных случаях сталкиваются с проблемой в подключении адаптера.
Данная проблема имеет два подвида:
– Проблема при подключении адаптера к ПК (с нашим адаптером K-Line 409, в комплекте идет видео инструкция по работе с прибором, рекомендуем ознакомится с ней если у Вас возникают вопросы)
– Проблема подключения адаптера K Line 409 (VAG COM) к автомобилю
В случае если Ваш адаптер обозначается со знаком вопроса или находится в разделе другие устройства, видимо Вы не установили драйвер и Вам необходимо его переустановить.
Выбираем наше устройство, выбираем, обновить драйвер и указываем папку с драйверами, после чего жмем далее и видим процесс установки, в противном случае выбираем другую папку и повторяем операцию пока не достигнем успеха.
В случае если драйвер Вы установили корректно, но при подключении к автомобилю соединение с ним не происходит, для начала проверьте кабель на работоспособность, для этого установите программу васядиагност, после чего в разделе настройки выберете номер порта на котором расположен Ваш адаптер и нажмите кнопку тест (двигатель автомобиля должен быть заведен или включено зажигание).
Если Вы получили сообщение об успешном обнаружении адаптера, следующим шагом будет подборка программы для Вашего автомобиля с диска идущего с адаптером и его диагностика.
Если Вы получили сообщение о том, что адаптер не найден или порт закрыт, то еще раз проверьте номер порта в диспетчере устройств и корректность установки драйвера устройства. Если все сделано верно, проверьте работоспособность кабеля на другом автомобиле и другом ПК.
Основные возможности
Комплектация
Диагностика 2110
- при выключенном зажигании соедините перемычкой выводы А и В;
- включите зажигание, не запуская двигатель;
- лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
- завершение операции заканчивается также кодом «12».
ScanMaster ELM 2.1 На панели приборов загорелся «чек» и нужно узнать код ошибки? Машина странно себя ведет или нужно подключить бортовой компьютер? Для этих манипуляций создали OBDII порт. Узнаем, где найти диагностический разъем Гранта и чем отличается этот порт от ВАЗ 2110.
ELM327 программы для iPhone и iPad (iOS)
DashCommand
Достаточно хорошая, со всеми необходимыми возможностями, elm327 программа для iPhone и iPad. Она универсальна и подходит для диагностики огромного количества авто. Проста в освоении и интуитивно понятна несмотря на отсутствие русского языка.
Работает с адаптерами: Wi-Fi
OBD Car Doctor
Простая и удобная программа на русском языке. Позволяет считывать параметры работы двигателя, а так же есть возможность считывать и стирать ошибки engine check.
Работает с адаптерами: Wi-Fi
Engine Link
Один из лидеров по популярности среди программ для iPhone и iPad. Есть всё, что нужно для полноценной диагностики, а так же есть возможность анализа работы коробки передач и подушек безопасности, но эта функция возможна не на всех моделях.
Работает с адаптерами: Wi-Fi
В чем преимущества?
Как подключить на Windows Эти правила сохранят работоспособность Вашего ЭБУ и K Line адаптера.
Где можно купить недорого сканер для автодиагностики ELM — 327?
Оригинальный ODB стоит вполне дорого. Но у нас есть Ali Express, где стоимость этого сканера от 300 до 500 рублей вместе с доставкой. Цена диагностики в сервисном центре в районе 500- 700 рублей. А диагностика это еще не ремонт… Обращать внимание при выборе автосканера на Али экспресс нужно на:
- версию поддерживаемого протокола (1,5 или 2,1) Сканер хорошо работает с автомобилями, год выпуска которых с 2004 года, есть автомобили и старше, которые им можно тоже диагностировать. По факту версия 1,5 пока более универсальна, в поздних версиях убрано по моему 4 протокола;
- Наличие в приборе оригинального контроллера PIC 25k80. Эта платформа, на которой работают оригинальные ODB диагносты. Их хорошо «видит» ЭБУ автомобиля и не каждый сканер на Али экспресс содержит оригинальный чип. Эта характеристика товара указывается;
- На тип подключения к вашему смартфону (планшету). Есть две разновидности одного и того же сканера — одни работает по блютуз каналу, другая разновидность по Wi-Fi .
- Прилагаемое программное обеспечение. Можно подобрать под программы для Андроида, Windows или Apple, смартфон или ноутбук. Ищите сканер, который поддерживает нужную вам платформу. Этот параметр тоже указывается.
Мой заказ дошел за две недели, стоимость прибора около 500 рублей.
Почему на десятку не подходит ОБД2
Обобщение
ELM327 программы для iPhone и iPad (iOS)
Комплектация Схема подключения контактных элементов к диагностической колодке:
Windows 8.1, Windows 10, Windows Phone 8.1, Windows Mobile 10
Car Scanner для Windows поддерживает адаптеры с классическим Bluetooth и Wi-Fi. Возможные плюсы и минусы аналогичны тем, что уже описаны для в разделе про Android.
Для начала немного горькой правды. Все дешевые адаптеры (меньше $50) – это не настоящие адаптеры с чипом ELM327, а их китайские клоны, подделки, которые лишь притворяются оригинальными ELM327 и работают “как ELM327”.
А что не так с дешевыми китайскими клонами?
Запомните : покупка дешевого китайского клона (подделки), равноценна игре против казино. Казино всегда выигрывает.
В большинстве китайских клонов есть множество различных глюков.
Существует несколько вариантов китайских клонов:
Некоторые советуют искать определенную версию адаптера (1.4, 1.5) и не покупать адаптеры версии 2.1. Эти советы уже утратили свою актуальность и ориентироваться на номер версии адаптера совершенно бесполезно!
А вот список известных проблем с “некачественными” китайскими клонами:
Думаете увидеть тут ссылки на магазины или предложение купить адаптер у меня? А вот и нет 🙂 Я не занимаюсь продажей адаптеров, а все мои советы основаны на моем личном опыте и отзывах пользователей Car Scanner.
Для любых операционных систем и любых устройств я рекомендую адаптер Viecar Bluetooth 4 . Выглядит он так: белый, ровный (не Т-образный) корпус, идет в фирменной пластиковой коробке, стоит примерно 15-25 долларов США (на момент написания этой статьи — 800-2000 рублей), в зависимости от жадности продавца.
Очень важно: у этого производителя есть разные модели адаптеров, и я рекомендую конкретную модель, а не любой адаптер Viecar!
Эта модель имеет двойной чип Bluetooth и поддерживает работу через Bluetooth 2.0 (для Android и Windows), так и через Bluetooth 4.0 (iPhone/iPad).
Где купить? Как обычно — у китайцев на Aliexpress.com, ebay.com. Чуть дороже можно купить на Avito или в каких-нибудь российских интернет-магазинах, которые уже купили этот адаптер в Китае и теперь перепродают Вам по двойной цене.
Альтернативный вариант, подходящий только для iOS (iPhone/iPad) : KONNWEI KW903 Bluetooth. Цена около 1000 рублей.
Из плюсов: его можно найти в наличии в Днс или Технопоинт и вам не придется ждать месяц доставки из Китая.
Внимание: адаптеры KONNWEI KW903 Wi-Fi я категорически не рекомендую! Это полное г..но.
Если вы хотите купить какую-либо другую модель, то я могу дать вам совет: старайтесь купить «брендовый» адаптер в нестандартном корпусе.
Где можно купить недорого сканер для автодиагностики ELM — 327?
- включается Bluetooth;
- в настройках для сопряжения вводится пароль «1234»;
- находится и включается ранее установленная программа диагностики.
Что необходимо для работы Эти устройства поддерживают работу не только с отечественными авто, но и с машинами импортного производства (после 1996г.).
