Описание панели приборов шкода фабия

Стандартная приборка Skoda Fabia — современный модуль, обеспечивающий быструю передачу информации водителю о состоянии бортовых систем авто. Во время модернизации и рестайлингов панель видоизменялась и становилась более понятна рядовому пользователю. Датчики и индикаторы сохранили внешний вид, что является обязательным фактором для современной машины.

Синий значок температуры на приборке Фабии

Если индикатор загорается таким цветом – это указывает на то, что двигатель находится в режиме прогрева. В этом случае делать ничего не нужно, после выхода ДВС на рабочую температуру, символ погаснет самостоятельно.

Как сбросить ошибки на шкода фабия 2

1. Если в авто предусмотрена регулировка высоты рулевого колеса, его потребуется полностью опустить.


2. Обесточить машину.


3. Выкрутить в нижней части кожуха приборки два винта и снять ее.


4. Далее потребуется поддеть все видимые заглушки на облицовке панели и выкрутить крепежные винты.


5. После этого, необходимо потянуть на себя облицовку и снять ее.


6. Теперь открывается доступ к креплениям самого щитка – их нужно выкрутить.


7. Далее, следует поднять приборку и отключить контактные группы на ее задней стороне.

Как сбросить сервисный интервал на Шкоде: Октавия, Рапид, Фабия, Суперб, Йети | Для использования необходима клавиша, показанная на рисунке:

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

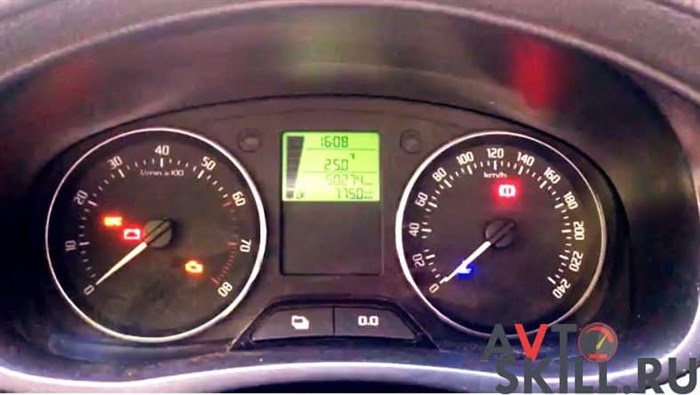

Описание панели приборов шкода фабия

Приборка Fabia 2: обозначения

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Специализация Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Шкода фабия ошибки на приборной панели По всем вопросам пишите мне, я обязательно объясню все нюансы!

Загорелась лампочка аккумулятора: причины, диагностика и ремонт

Не заводится Шкода Фабия: причины, как исправить Панель Фабии — понятный модуль, обеспечивающий своевременную передачу информации водителю о состоянии автомобиля.

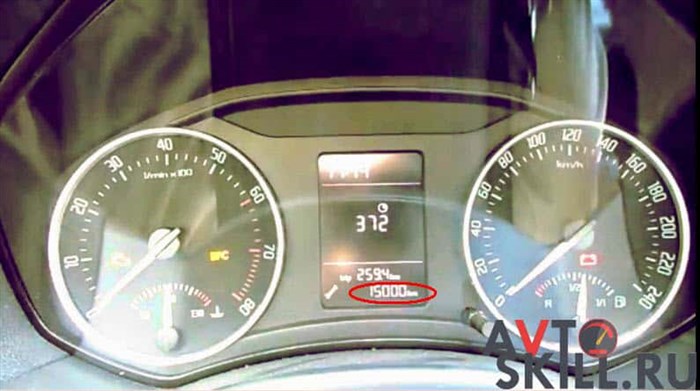

Как сбросить сервисный интервал на Шкода Фабия

Если машина выпущена не позднее 2010 года, достаточно следовать следующей схеме:

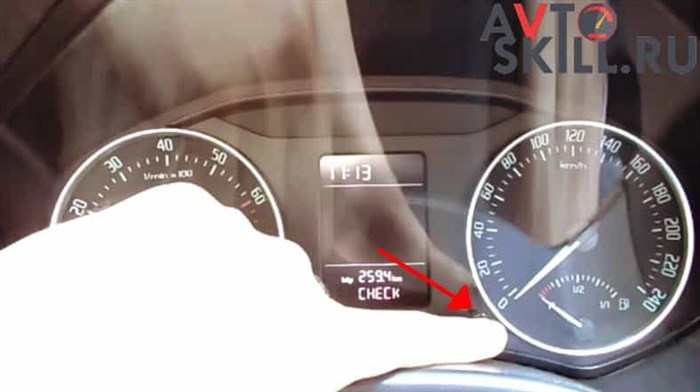

1. С заглушенным мотором нажать на клавишу возле спидометра.


2. Удерживая кнопку включить зажигание.


3. Клавишу необходимо провернуть в правую сторону.


4. Когда данные сбросятся, выключить зажигание.

Видео для автомобилей до 2013 года выпуска:

Для моделей Fabia 3 New, начиная от 2014 года выпуска, сброс делается таким же способом, как описано выше. В машинах Skoda Фабия, начиная с 2011 года, при необходимости замены масла на дисплее появляется значок с ключом. Выполнение операции по сбросу сервисного интервала еще проще:

1. Зажать клавишу суточного пробега, расположенную справа.


2. Не отпуская клавиши повернуть ключ зажигания.


3. Отпустить кнопку суточного пробега.


4. Теперь нажать на левую клавишу, после этого ключ на экране должен исчезнуть.


5. Зажигание нужно выключить.

Чтобы проверить, помогли ли принятые меры, необходимо пождать несколько минут. Затем снова поворачивают ключ зажигания и смотрят на дисплей. Если все получилось, значка на экране не будет.

Второй способ для авто с многофункциональным дисплеем, произведенных начиная от 2011 года:

1. С включенным зажиганием нажать на расположенную справа кнопку и не отпускать ее, пока не откроется основное меню.


2. Снова зажать ту же клавишу. Когда отобразится надпись «Setup», кнопку нужно отпустить и нажать на среднюю клавишу.


3. Теперь необходимо снова зажать первую кнопку на несколько секунд. Когда выделится строка «Сервисный интервал», отпустить.


4. Быстро нажать на вторую клавишу, после чего зажать первую.


5. Отпустить кнопку можно после того, как выделится надпись «Reset».


6. Для сброса нужно подтвердить действие нажатием на левую кнопку.


7. Зажигание выключить.

В случае обнуления напоминаний на Шкоде Фабия 2, выпускавшейся с 2007 по 2014 годы, представленные выше методы, не подойдут. Порядок действий следующий:

1. Нужно зажать клавишу, используемую для стирания пробега.


2. Не отпуская кнопочку поставить ключ в зажигание.


3. Далее нужно отпустить стирание пробега и кликнуть на кнопку с изображением папки.


4. С экрана должен исчезнуть значок с ключом. Сразу после этого отключить зажигание и подождать, пока перестанет светиться дисплей.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

1. Включить зажигание.

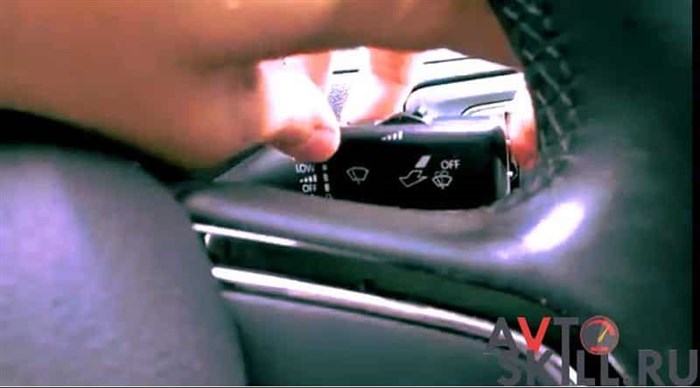

2. Зажать расположенный под рулем переключатель вниз и подождать, пока откроется главное меню.


3. Переключатели на руле будут использоваться, как стрелочки при навигации по меню.


4. Необходимо выбрать пункт «Настройки», затем перейти в раздел «ТО».


5. Далее нужно нажать на надпись «Обнуление», при появлении запроса на экране ответить «Да».

Предупреждение о необходимости в сервисном обслуживании Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Корректировка срока техобслуживания

Вам может потребоваться сброс сервисного интервала Skoda Fabia, если вы обслуживаете свой автомобиль самостоятельно, или иногда инженер забывает это сделать. Дальше описана процедура сброса напоминания то Skoda Fabia для Fabia Mk1 (1999-2007 годы выпуска), Mk2 (2007-2014) и текущего поколения, Mk3 (2015-настоящее время).

Корректировка срока техобслуживания Skoda Fabia Mk1

Символ гаечного ключа отображается на информационной панели, указывая на необходимость межсервисного обслуживания. Индикатор километража или указатель дней уменьшается с шагом 100 км или дней до тех пор, пока не будет достигнут срок обслуживания.

Чтобы сбросить напоминание об интервале обслуживания:

• Закройте все двери автомобиля и убедитесь, что зажигание выключено.


• Нажмите и удерживайте Кнопку сброса сервиса Skoda Fabia Mk1, расположенную рядом со спидометром.


• Включите зажигание, но не заводите автомобиль.


• Отпустите кнопку сброса и нажмите её ещё раз, пока на дисплее не отобразится сервисный индикатор «InSP».


• Поворачивайте кнопку сброса вправо до тех пор, пока не увидите индикатор «service _ _ _».


• Наконец, нажмите кнопку сброса ещё раз, и сервисное напоминание теперь будет сброшено.

Корректировка срока техобслуживания Skoda Fabia Mk2

Если требуется замена масла, на приборной панели в течение примерно 10 секунд отображается значок гаечного ключа и цифра 1. Значок времени, оставшегося до обслуживания, отображается вместе с оставшимися днями и километрами до следующего обслуживания. Цифра 2 отображается, когда требуется проверка.

Как только истекает срок обслуживания, мигающий значок гаечного ключа вместе с сообщением OIL CHNG появляется на дисплее в течение примерно 20 секунд после включения зажигания.

Чтобы обнулить напоминание о прохождении ТО на Skoda Fabia Mk2:

• Закройте все двери автомобиля и убедитесь, что зажигание выключено.


• Нажмите и удерживайте кнопку «0.0».


• Включите зажигание.


• Отпустите кнопку «0.0».


• Теперь нажмите «Кнопку режима отображения».

Вот и всё. Напоминание о прохождении ТО будет скинуто.

Корректировка срока техобслуживания Skoda Fabia Mk3

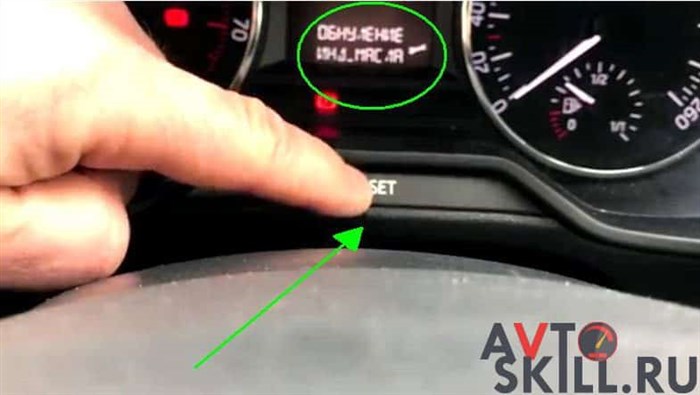

Чтобы посмотреть, когда должен быть следующий сервис, нажмите кнопку 0.0/SET на приборной панели. На дисплее панели приборов вашего Skoda Fabia Mk3 будет отображаться значок гаечного ключа с сообщением о пробеге или днях до следующего обслуживания.

Чтобы обнулить напоминание об интервале обслуживания:

Вот и всё. Напоминание о прохождении сервиса теперь сброшено.

Важно, чтобы индикаторы неисправности, особенно красные, не игнорировались, так как это может привести к повреждению автомобиля и риску для водителя и пассажира. Предупредительные световые сигналы могут сопровождаться сообщением на дисплее MAXI DOT. Если вы являетесь владельцем Skoda Fabia, расскажите о сбросе сервисного интервала в комментариях под этой статьёй.

Если горят два значка, «восклицательный знак» и ABS

1. Выключите зажигание.


2. Нажмите и удерживайте кнопку C при включенном зажигании.


3. Отпустите кнопку С.


4. Нажмите и удерживайте кнопку A примерно 20 секунд.


5. Подождите, пока на дисплее не отобразится главное меню B.


6. Индикатор сервисного обслуживания сброшен.


7. Выключите зажигание.

Индикатор неисправности коробки передач (красный) Часто бывает такая ситуация, когда на панели приборов загорается сразу два значка, к примеру «восклицательный знак» и значок ABS (или значок системы стабилизации в виде «машинки на кривой дорожке»).

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Рекомендуем также прочитать статью о том, почему загорается лампочка давления масла при нагревании двигателя. Из этой статьи вы узнаете, по каким причинам горит лампочка масла на панели приборов, на какие неисправности указывает данный индикатор, а также как выполняется диагностика и проверка.

Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

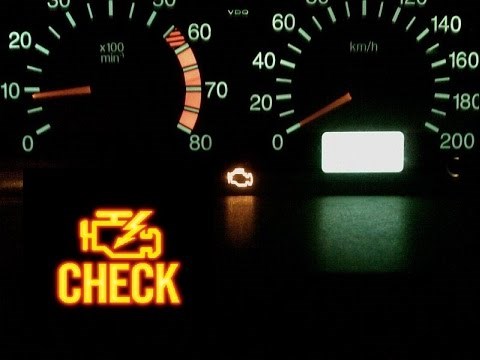

Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Корректировка срока техобслуживания Skoda Fabia Mk2

• Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Ошибки на приборке Фабии Чтобы сбросить ошибку на бортовом компьютере Skoda Octavia, необходимо нажать и удерживать кнопку сброса суточного пробега, одновременно с этим включить зажигание. После появления на дисплее компьютера ошибки, которую надо сбросить, отпускаем кнопку сброса.

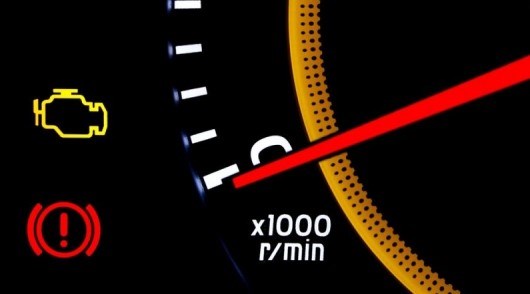

Что означает значок «восклицательный знак»

Неисправность в тормозной системе автомобиля входит в перечень неисправностей, с которыми эксплуатация автомобиля запрещена «Правилами дорожного движения». Кроме того, самому водителю должно быть понятно, что езда с возможно неисправными тормозами может привести к самым печальным последствиям.

Если значок загорелся сразу после запуска двигателя – водителю лучше отложить поездку и заняться проверкой тормозной системы автомобиля. Если же значок загорелся прямо во время движения – водителю необходимо срочно остановиться и проверить тормозную систему.

Примечание: значок «восклицательный знак», расположенный «внутри покрышки» означает низкое давление в шинах автомобиля. Если он появился на приборной панели нужно проверить давление в покрышках в ближайшем шиномонтаже.

Обнуление инспекционного ТО:

• Зайти в раздел «информация о состоянии машины» бортового компьютера (если он есть) и найти там причину появления значка;


• Проверить уровень тормозной жидкости в бачке под капотом, при необходимости долить жидкость;


• Проверить разъём датчика уровня тормозной жидкости (снять и почистить), случается, что под кожух разъёма попадает грязь или его заливает тормозная жидкость;


• Проверить положение ручного тормоза и его концевик, несколько раз затянуть и отпустить ручной тормоз;


• Проверить состояние тормозных колодок (если это позволяют колёсные диски), большой износ колодок может быть причиной низкого уровня тормозной жидкости;


• Проверить работу тормозов нажатием на педаль (если очень мягкая или очень тугая – на машине лучше больше не ездить до устранения неисправности);


• Если самостоятельно определить причину появления значка «восклицательный знак» не получается – лучше вызывать эвакуатор и везти автомобиль в автосервис, либо постараться найти хорошего мастера-диагноста по вызову;


• Если ближайший автосервис далеко и мастеров по диагностике нет – можно попробовать самостоятельно прочитать ошибки через диагностический разъём автомобиля, через специальный Bluetooth или Wi-fi адаптер. К примеру, очень удобным и популярным является адаптер ELM-327, который можно заказать с доставкой на дом;

Охранная система и ее влияние на пуск авто Если установлен информационный ЖК-дисплей, необходимо заходить в меню, чтобы получить информацию о том, сколько километров осталось до ТО. Для этого необходимо зайти в раздел «Настройки». Операция выполняется по той же схеме, что и на модели Фабия с ЖК-экраном.
