Предохранители на Лада Калина
Модификация и расположение предохранителей, реле схожее с Лада Ларгус, Приора, ВАЗ 2112. Главный блок предохранителей (далее — БП) установлен слева от рулевой колонки, в салоне. Количество модулей сокращено, в сравнении с Лада Ларгус, всего 32 шт., а реле – выпрямителей 17 штук.
Где находится дополнительный блок: установлен под капотом, в моторном отсеке, ближе к аккумуляторной батарее. В ходе систематической эксплуатации технического средства БП периодически выходят из строя, перегорают плавильные элементы. Установка новых процесс не сложный, задача посильная для большинства автолюбителей, но требует внимательности со стороны мастера.
Некорректная установка повлечет нестабильную работу агрегатов, цепей электрического питания.
| K 1 | Электрический вентилятор системы охлаждения |
| K 2 | Центральный замок |
| K 3 | Стартер (дополнительно) |
| K 4 | Контакты сердцевины замка зажигания |
| K 5 | Зарезервировано |
| K 6 | Очиститель лобового стекла (дворники) |
| K 7 | На фары, дальний свет оптики |
| K 8 | Звуковое оповещение |
| K 9 | Ближний свет оптики |
| K 10 | Обогрев заднего стекла |
| K 11 | Реле модуля управления силовым агрегатом |
| K 12 | Реле топливной помпы |
| K 13 | Зарезервировано |
| K 14 | Дополнительное реле вентилятора системы охлаждения |
| K 15 | Обогрев лобового стекла (основное) |
| K 16 | —/— (дополнительное) |
| K 17 | Система кондиционирования |
Предохранители и реле Лада Калина 1: Распиновка и номинал
- Ладу Калина устанавливаем на платформу, блокируем задний ряд противооткатными башмаками, открываем водительскую дверь;
- В левой части торпеды, ближе к рулевому колесу, лопаткой отщелкиваем пластиковую крышку. Под ней расположен монтажный блок с предохранителями;
- Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.
Блок реле и предохранителей Лада Калина Таблица, в которой расписаны назначения реле и предохранителей, имеется в «Руководстве по эксплуатации семейства Калина 1 поколения». Следует отметить, что в конструкцию машины в разные годы вносились изменения и при замене реле следует пользоваться технической документацией вашего автомобиля.
Блок реле и предохранителей
Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).
F2 (30 А) — электрические стеклоподъёмники.
Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.
Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.
F3 (10 А) — аварийная сигнализация.
Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5.
Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.
F4 (20 А) — стеклоочиститель, обогрев заднего стекла.
Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
F6 (20 А) — звуковой сигнал.
F8 (20 А) — элемент обогрева заднего стекла.
Если заднее стекло не отпотевает при включённом обогреве, проверьте этот предохранитель, реле К4 и К10, а также предохранитель F4.
F9 (5 А) — правые лампы габаритов, лампа в перчаточном ящике.
Если не работает правая сторона — не горят правый передний и правый задний габариты, проверьте этот предохранитель, а также сами лампы.
F10 (5 А) — левые лампы габаритов, контрольная лампа включения освещения на приборной панели, лампы освещения госномера.
Аналогично предыдущему.
F11 (7,5 А) — лампы задних противотуманных фонарей.
F14 (10 А) — правая лампа дальнего света, контрольная лампа включения дальнего света на приборной панели.
F15 (10 А) — левая лампа дальнего света.
Если не работает дальний свет, проверьте также реле К7. Если оно вышло из строя, замените его. Также дело может быть в самих лампах, проводке, ручке включения дальнего света и её разъёме.
F16, 17 (10 А) — лампы передних противотуманных фар.
F18 (15 А) — подогрев сидений.
Предохранители на Лада Калина: где находятся, замена
F28 (7,5 А) — запасной
F29 (10 А) — запасной
F30 (20 А) — запасной
Предохранители и реле в Ладе Калина, электрические схемы
Устройство блока предохранителей Лада Калина 2 поколения
- Первое на что необходимо обратить внимание – это предохранитель . В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
- Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода . Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.
Виноват моторчик или механика? F26 (25 А) — ABS.
Аналогично F19.
Расшифровка предохранителей на «Калине 1»

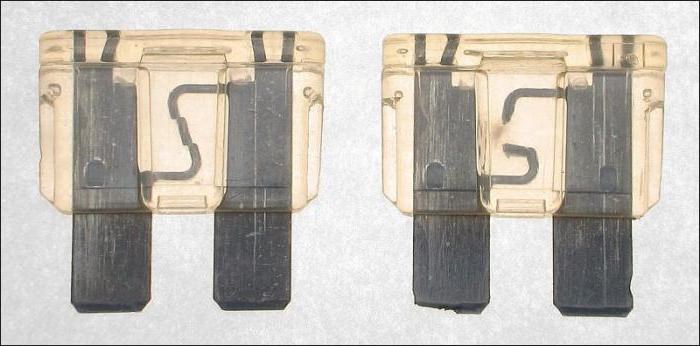

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.
Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора.
Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.
- Монтажный блок реле и предохранителей
- F1-F31 — предохранители
- К1-К6 — реле большого размера
- К7-К12 — реле малого размера
- 1 — маленький пинцет для извлечения предохранителей и реле малого размера
- 2 — большой пинцет для извлечения реле большого размера
Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле. Большая часть реле и предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне . Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.
Обозначение предохранителя (номинальный ток. А)
Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона
Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака
Цепи ламп противотуманного света в задних фонарях
Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
Цепь блокировки заднего хода коробки передач
Блок управления охранной сигнализацией
Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5 Реле-прерыватель указателей поворота и аварийной сигнализации
Расположение реле

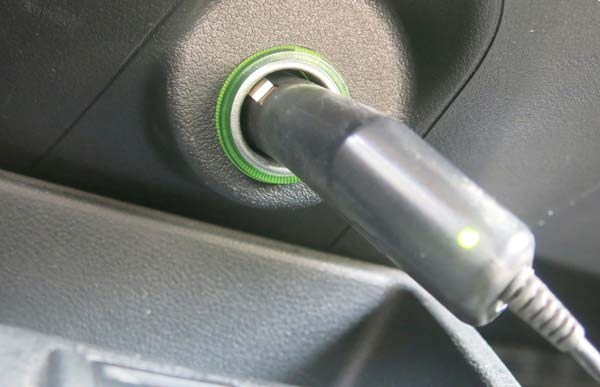

Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1 F20 (15 А) — прикуриватель. Частые проблемы с прикуривателем Калины могут быть вызваны нестандартной его конфигурацией. При подключении различных разъёмов не происходит должной фиксации, поэтому могут быть замыкания, из-за чего данный предохранитель выходит из строя. Как вариант, можно установить дополнительный разъём или использовать разветвитель с розетками 12 В.
Что делать, если замена предохранителя не помогла
Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.
- Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
- С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.
Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.
Схема расположения реле – прерывателей
Средний ресурс эксплуатации предохранителей отечественного производства 45 – 50 тыс. км. Зарубежные аналоги служат дольше на 5 – 10 тыс. км.
Схема установки предохранителей Лада Калина
Замена предохранителей
- Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
- Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
- Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.
Схема предохранителей Лада Калина 2 Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.
Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1
Ремонт электрооборудования проводится в случае выхода последнего из строя. Для выполнения работ по замене основного модуля предохранителей на Лада Калина 1 потребуются следующие инструмент: отвертка крестовая PH2, пинцет большой и малый. Порядок демонтажа следующий:
- Открыть капот и отключить аккумулятор во избежание коротких замыканий.
- Фиксатор рулевой колонки опустить вниз, после чего выкрутить винты крепления ее кожуха. Деталь снять и убрать в сторону.
- Крышку снять с корпуса, для чего необходимо отжать шесть пластиковых накладок.
- Вывернуть правый и левый винты крепления корпуса, и вынуть его из гнезда.
- Отсоединить электрические разъемы, расположенные на внутренней поверхности корпуса.
После освобождения дефектного монтажного блока предохранителей Лада Калина 1-х годов выпуска на его можно заменить на новый или заведомо исправный. Процесс установки выполняется в обратном порядке.
Блок реле и предохранителей
Причины выхода из строя
Типы предохранителей
- Основной. Под панелью приборов левее рулевой колонки;
- Дополнительный. На центральной консоли ниже панели, на которой установлен прикуриватель;
- Второй дополнительный. Во внутреннем пространстве передней панели на уровне центрального тоннеля;
Предохранители и реле в Ладе Калина, электрические схемы К10 — обогрев заднего стекла.
Проверьте также реле К4 и предохранители F4 и F8.
