Индикатор батареи на приборной панели не гаснет

Когда водитель вставляет ключ в замок зажигания, на панели горит красная лампочка аккумулятора. Затем запускается мотор, и значок гаснет. Так должно быть в норме, индикатор АКБ горит до момента, когда начинает работать ДВС.

По-другому устройство сигнальной лампочки можно описать следующим образом: включается зажигание, затем напряжение подается через предохранитель на АКБ на приборной панели.

Затем ток проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска ДВС напряжение выравнивается на выводах лампы, и значок гаснет. При этом происходит зарядка АКБ. Если в системе автомобиля есть какая-либо неисправность, лампочка аккумулятора не гаснет после проверки либо ее значок периодически появляется на приборной панели.

Работа контрольной лампы завязана на генератор, хотя он и является отдельным элементом. Систему устроена довольно просто. К лампочке аккумулятора подключаются две электрические цепи.

1. Лампа – блок предохранителей – зажигание – генератор – аккумулятор.


2. Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

Работа АКБ зависит от напряжения на обоих входах. Если ток поступает одинаково, лампочка аккумулятора гаснет, а если по-разному, загорается. Это объясняет, почему должны быть присоединены две цепи.

Когда горит лампочка аккумулятора, в системе автомобиля происходит проверка: все ли в порядке с зарядкой, есть ли напряжение. Некоторые считают, что в этот момент происходит полная диагностика машины перед запуском двигателя, но это не так.

Рекомендуем

«Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть» Подробнее
При поломке генератора во время движения напряжение перестает поступать во вторую цепь. Зарядка идет только от аккумулятора в первую цепь. На панели снова появляется красный значок сигнальной лампы.

Индикатор заряда автомобильного аккумулятора

• неисправность реле-регулятора;


• выход из строя диодного моста;


• ремень генератора оборван, плохо натянут или проскальзывает;


• сильные люфты подшипников генератора и подклинивание;


• перегорание предохранителей;


• плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;


• обрыв цепи генератора;


• износ щеток генератора или щеткодержателей;


• проблемы с выключателем зажигания.

Зеленая лампочка на аккумуляторе (встроенный индикатор). Что означает, и почему может не гореть Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Что нужно знать про индикатор заряженности?

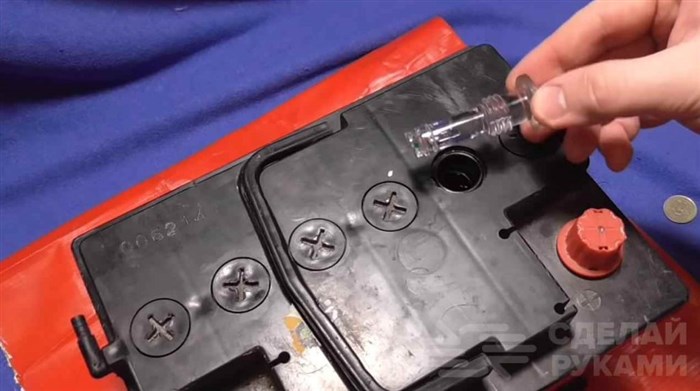

В пластиковом корпусе «глазка» находятся несколько шариков с разным удельным весом и цветом, и в зависимости от плотности, всплывает нужный шарик. Сразу нужно отметить, что там нет никаких лампочек или хитрых микросхем.

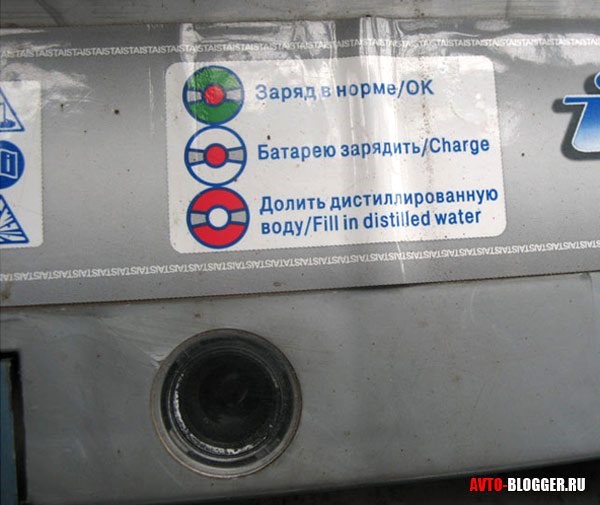

Индикатор заряженности может показывать три основных состояния — это «аккумулятор заряжен», «аккумулятор разряжен» и «низкий уровень электролита».

Заряженность аккумулятора индикатор показывает в том случае, если плотность выше 1,24 г/см 3 , однако при этом у разных производителей эти значения могут отличаться. Например, в некоторых аккумуляторах бывает так, что и при 1,20 г/см 3 «глазок» показывает состояние «заряженный».

«Аккумулятор разряжен» встроенный индикатор показывает обычно в том случае, когда плотность ниже порогового значения.

А вот низкий уровень электролита «глазок» показывает тогда, когда уровень электролита находится ниже кончика самого индикатора.

Обратите внимание, что при определенных условиях встроенный индикатор заряженности может давать ложные показания, и вводить автовладельцев в заблуждение. Рассмотрим более подробно каждую ситуацию.

Глазок-индикатор заряда аккумулятора: что это такое, технические характеристики, свойства, особенности

Индикатор аккумулятора: почему горит красный и зеленый А теперь разберемся, какие есть обозначения цвета индикатора на аккумуляторе. Как мы выяснили, цветов в зависимости от конструкции ареометра может быть несколько.

Бывают ли погрешности в работе глазка-индикатора заряда аккумулятора

Не всегда надо полагаться на индикатор заряда и верить ему безоговорочно, потому как ему тоже свойственно ошибаться и допускать погрешности в своей работе.

1. При морозе электролит кристаллизуется, и, соответственно, плотность его будет повышенной, а глазок укажет на достаток заряда аккумулятора при полной противоположности данной ситуации.


2. покрытие аэрометра — либо из стекла, либо из пластика. Данные материалы не очень надежны и могут со временем повредиться. Все это тоже может повлиять на погрешность в работе прибора.


3. Как известно, аккумуляторная батарея вмещает в себя шесть банок. Глазок-индикатор устанавливается в одну из них и именно по ней определяет состояние АКБ в целом. Каково состояние других пяти банок, остается загадкой. Это тоже несет допустимую погрешность работы аэрометра.


4. Чтобы убедиться в правильности работы индикатора, необходимо залезть под капот (что тоже не всегда удобно автовладельцу). Было б намного проще, если такой прибор располагался внутри салона авто.

Стоит ли доверять зелёному глазку на аккумуляторе?

• зеленый (оповещает, что все в порядке);


• черный (необходима зарядка);


• красный (то же,что и черный цвет, сигналит нам о необходимости в зарядке аккумулятора);


• белый (вещает о недостатке жидкости в АКБ).

Горит лампочка аккумулятора: причины и последствия
Данный глазок-индикатор необходим аккумулятору, что знать точный уровень его заряда. В настоящее время многие АКБ имеют такое встроенное устройство. Он располагается вверху аккумуляторной батареи с внешней стороны.

Индикатор заряда аккумуляторной батареи своими руками

В завершение рассмотрим, как сделать индикатор заряда аккумулятора своими руками. В сети есть огромное количество всевозможных схем для создания подобных индикаторов. Была выбрана одна, наиболее распространённая схема, по сборке которой было достаточно много положительных отзывов.

Устройство предназначено для контроля работы автомобильной АКБ с напряжением в бортовой сети от 6 до 14 вольт. В принципе, оно похожа на вышеупомянутый набор DC-12 В, который продаётся в магазинах. Это и не удивительно, поскольку принцип действия тот же.

• Транзисторы: по одному ВС547 и ВС557;


• Резисторы: два 1 кОм, три 220 Ом и один 2,2 кОм;


• Стабилитроны: по одному 9,1 и 10 вольт;


• Печатная плата;


• Набор светодиодов (красный, синий, зелёный).

Схема для сборки индикатора своими руками

Старайтесь скомпоновать комплектующие на печатной плате так, чтобы они занимали как можно меньше места. Перед пайкой светодиодов проверьте их тестером на соответствие цвета и контактов. Лучше паяйте светодиоды не напрямую к плате, а выносите их на проводах, чтобы потом было удобнее устанавливать индикатор на автомобильной панели приборов.

Этот самодельный индикатор демонстрирует определённый уровень зарядки АКБ, не выводя конкретного значения напряжения. Корректная работа:

• Красный светодиод загорается при напряжении 6─11 вольт (это критический разряд);


• Синий горит при 11─13 вольт (в штатном режиме работы);


• Зелёный включается при напряжении больше 13 вольт (полностью заряженная АКБ).

Собранная плата устанавливается где-нибудь на обратной стороне приборной панели, подключается в бортовую сеть, а светодиоды на проводах выводятся на лицевую сторону. Если все сделать аккуратно, то внешний вид не пострадает и появится возможность контролировать заряд аккумулятора автомобиля. Советуем также прочитать о том, что такое ампер-час.
Вернуться к содержанию

Индикатор заряда аккумулятора: что это и для чего он нужен, обозначения цветов

Почему может не гореть лампочка аккумулятора при включении зажигания

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Второй вариант аккумулятор разряжен, уровень тока на АКБ составляет 14V, но под нагрузкой просаживается. К примеру, в этом элементе уровень электролита может быть нормальный, а в некоторых других уже недостаточный. Какие бывают индикаторы заряда автомобильного аккумулятора? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Принцип работы

• По мере зарядки аккумулятора увеличивается плотность электролита. При этом поплавок в форме шарика зелёного цвета поднимается по трубке вверх и становится виден через световод в глазок индикатора. Обычно зелёный шарик всплывает при степени заряженности батареи от 65 процентов и выше;


• Если шарик тонет в электролите, то значит плотность ниже нормы и заряд батареи недостаточен. В этот момент в «глазок» индикатора будет видна трубка индикатора чёрного цвета. Это будет говорить о необходимости зарядки. В некоторых моделях добавляют шарик красного цвета, который поднимается по трубке при пониженной плотности. Тогда в «глазке» индикатора будет красный цвет;


• И ещё один вариант – это понижение уровня электролита. Тогда через «глазок» индикатора будет видно поверхность электролита. Это будет говорить о необходимости доливки дистиллированной воды. Правда, в случае необслуживаемого аккумулятора сделать это будет проблематично.

Если виновник – предохранитель Бывают случаи, что лампочка аккумулятора горит после поворота ключа в замке зажигания, но после этого не гаснет или мигает после запуска мотора. Значок показывает, что зарядка идет с перебоями или отсутствует. Самая частая причина – плохой контакт провода с разъемом на приборной панели.

Почему не горит, даже после полной зарядки?

Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

• Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.


• Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию.


• Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.

Какие существуют индикаторы

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;


• То же самое нельзя сказать, если ток имеется только на входе;


• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Бывают ли погрешности в работе глазка-индикатора заряда аккумулятора Подготовленные заранее элементы собираются по любой из схем, которые можно легко отыскать в справочниках или в сети.

Причины, почему горит лампочка аккумулятора

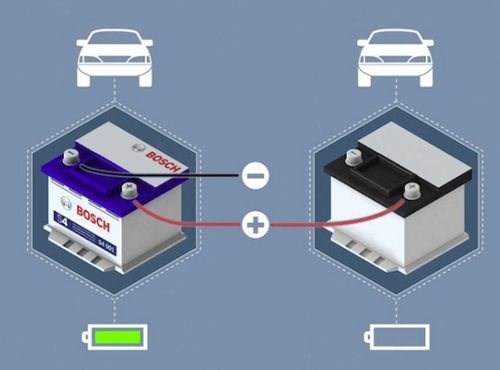

Первый вариант – ток от генератора поступает, на клеммах АКБ напряжение 12V, батарея разряжена. В этом случае нужно провести зачистку клемм и проводов. После этого нужно снова измерить уровень напряжения.

Если этот способ не помог, проверьте зарядку на клемме генерирующего устройства. Присоедините один щуп мультиметра к ней, а второй на массу. Если напряжение выше, чем на АКБ, нужно зачистить клеммы генератора. Кроме того, возможно, будет необходимо заменить провод от генератора на аккумулятор.

Второй вариант – аккумулятор разряжен, уровень тока на АКБ составляет 14V, но под нагрузкой просаживается. Такая ситуация возможна из-за проблем со шкивом, плохого натяжения ремня генератора, износом или поломками его подшипников.

Среди причин также могут быть проблемы с диодным мостом. Неисправность даже одного диода может привести к сбоям в напряжении. Поэтому нужно проверять его состояние. Также в данной ситуации следует провести диагностику обмотки статора.

Для этого нужно выключить зажигание и проверить мультиметром генератор, его диоды и другие элементы. Одновременно с этим проверяются щетки генератора. Они должны быть не менее 5 мм. Если длина меньше, их необходимо будет заменить.

Перегорание предохранителя тоже может привести к тому, что на батарею перестает поступать зарядка. Как правило, это Ф10 с номиналом 10 А. Проблема в большинстве случаев решается его заменой. Неисправности также могут быть в реле или замке зажигания. Для диагностики нужно провести прозвон мультиметром.

Иногда случается, что приборы работают после поворота ключа в замке зажигания, хотя зарядка не идет. Это решается снятием провода с клеммы генерирующего устройства и подключением его на кузов или минус. Если лампочка аккумулятора горит, то причины в неисправности обмотки возбуждения генератора.

Бывают случаи, что лампочка аккумулятора горит после поворота ключа в замке зажигания, но после этого не гаснет или мигает после запуска мотора. Значок показывает, что зарядка идет с перебоями или отсутствует. Самая частая причина – плохой контакт провода с разъемом на приборной панели.

Если вы провели все рекомендуемые проверки, но причину выявить не удалось, то нужно проводить диагностику реле-регулятора. Для этого подается ток на контакты, затем проверяется его уровень на щетках. Если напряжение 12В, то устройство в порядке. В противном случае реле-регулятор надо заменить.

Залипают шарики внутри индикатора заряженности

1. Лампа – блок предохранителей – зажигание – генератор – аккумулятор.


2. Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

Рекомендуем По сути, «глазок» или индикатор заряженности аккумулятора представляет собой упрощенный ареометр, который установлен только в одной секции аккумулятора.
