Ошибка Датчика Скорости Ваз 2109 Инжектор Проверка работоспособности

Что нужно для ремонта спидометра?

Итак, чтобы починить датчик скорости на ВАЗ, нам понадобятся:

Не у всех владельцев ВАЗ 21099 осталось руководство по эксплуатации автомобиля, однако если оно у вас имеется, следует тщательным образом изучить его перед ремонтом спидометра. Там найдется немало полезных советов, которые необходимо учесть при работе с машиной.

Неисправность датчика, которым замеряется максимальная скорость машины, проявляется следующим образом:

На некоторых автомобилях имеется кнопка для тестирования спидометра. Она находится рядом с самим устройством. Нажав ее, вы, возможно, исправите поломку. Однако в большинстве случаев кнопка не помогает, а потому нужно разобрать щиток приборов и найти механизм, обеспечивающий вращение стрелок датчика скорости, чтобы тщательно изучить его.

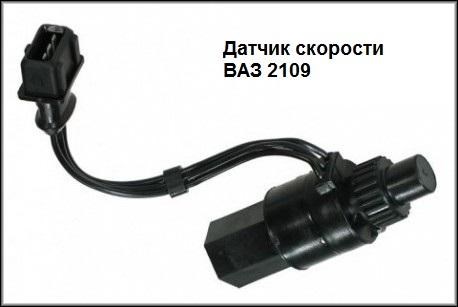

Замена датчика скорости ваз 21099

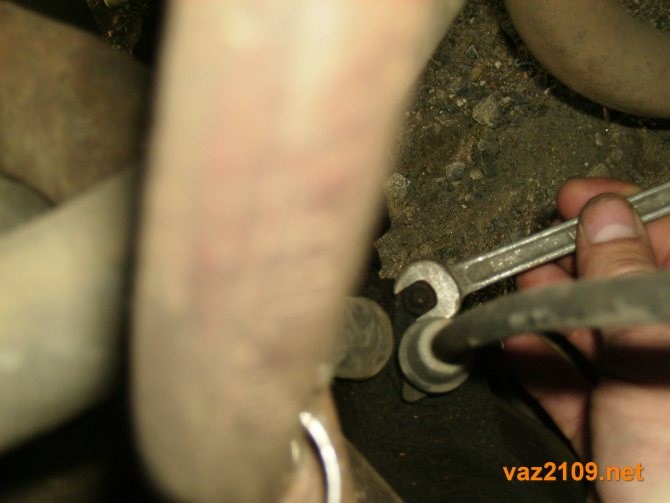

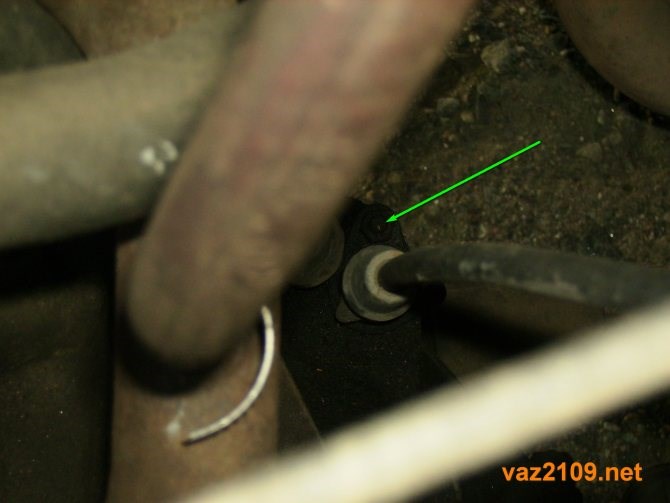

1. При помощи торцевого ключа открутите болт, удерживающий корпус привода спидометра.

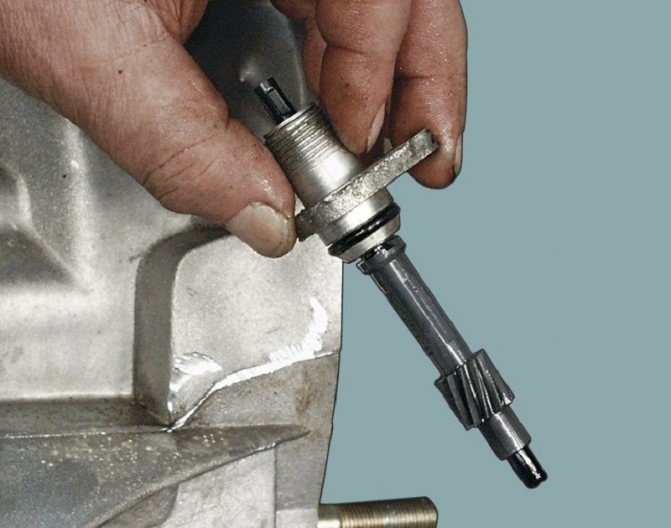

2. Затем подденьте его отверткой и достаньте привод.


3. Осмотрите ведомую шестерню, она сделана из пластика, поэтому на ней могут остаться следы износа. В таком случае лучше всего заменить деталь.


4. Проверьте уплотнительную резинку. Если на ней видны следы износа – проведите замену.


5. Затем оцените качество посадочного места для наконечника троса. Оно также не должно быть изношено и повреждено.


6. Загляните на место крепления привода на коробке передач, если там есть потеки масла, то необходимо заменить уплотнительные кольца. Они располагаются на корпусе.


7. Если вы решили заменить эти кольца, то вам нужно сначала вынуть ведомую шестерню, а затем вытолкнуть уплотнитель.


8. Вымочите эти детали в керосине. Если они не изношены, поставьте на место. Остальные детали также протрите керосином и установите на место.

Датчик скорости ваз 2109 инжектор признаки неисправности Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;


2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);


3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;


4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;


2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;


3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;


4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;


5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;


6. ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;


7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

1. постоянного запоминающего устройства (ПЗУ);


2. оперативного запоминающего устройства (ОЗУ);


3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Не работает спидометр на ВАЗ 21099 инжектор: причины, ремонт

Несколько слов о ремонте спидометра ВАЗ 2109

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной. Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. При движении не работает стрелка спидометра на ВАЗ 21099 с панелью от 2114 » НаДомкрат По всем вопросам пишите мне, я обязательно объясню все нюансы!

Датчик скорости ВАЗ 2114: неисправности, диагностика и замена датчика скорости

1. избегают прикосновений к штекерам ЭБУ;


2. не дотрагиваются руками до электронных компонентов на его платах;


3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

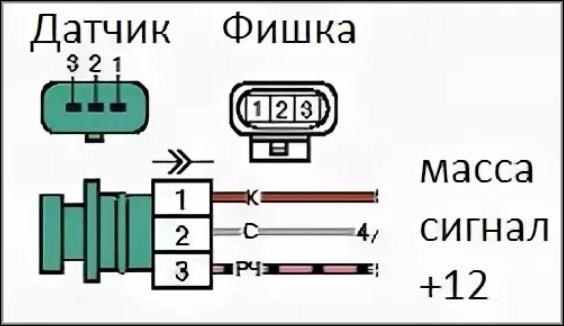

Распиновка датчика скорости ВАЗ и схема подключения ДС Замена датчика скорости ВАЗ: пошаговая инструкция:

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

• отсутствует стабильность холостого хода;


• неправильно функционирует или вообще не функционирует спидометр;


• увеличенный расход топлива;


• сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

Проверка датчика скорости

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;


• Холостой ход ведет себя нестабильно;


• Растет расход бензина;


• Мотор не выдает полную мощность.

Самостоятельная замена датчика Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

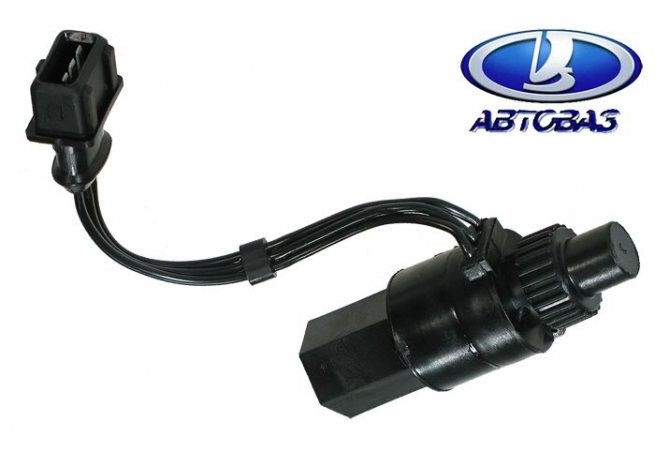

Замена датчика скорости

Узнав где находится ДС ВАЗ 2109 и приобретя качественную деталь для замены, можно приступать к операции по установке нового изделия. Эта несложная операция выполняется в такой последовательности:

• Открыть капот.


• Отключить минусовую клемму аккумулятора.


• Аккуратно снять разъем проводов, подключенных к датчику.


• Открутить неисправный датчик.


• Установить новый датчик.


• Подключить провода к ДС, а минусовую клемму к аккумулятору.

На этом замена ДС ВАЗ 2109 может считаться завершенной. Если все было сделано по инструкции, то после установки новой детали спидометр автомобиля будет работать в штатном режиме. Рекомендуется проверить работоспособность системы определения скорости при различных режимах движения автомобиля.

Магниторезистивные и оптоэлектронные датчики

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;


• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Как он работает ВАЖНО! Помимо самого датчика, так же рвутся контакты подходящие к нему, причём очень часто, т.к. находятся в свободном полёте. Во время снятия, не уроните шток в коробку, иначе придется ознакомится с: Как снять коробку передач?

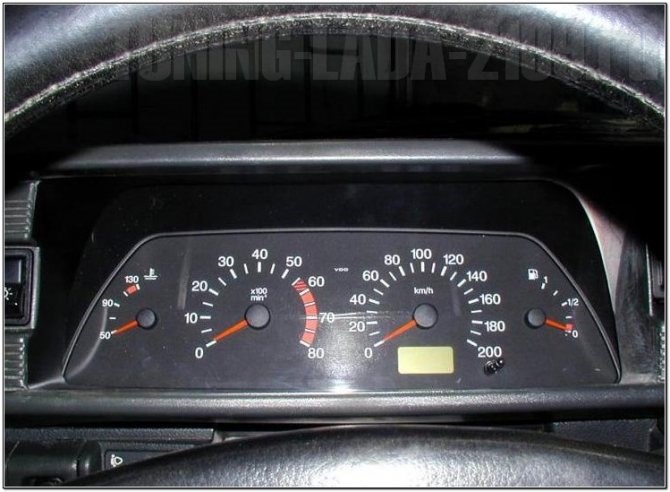

Тест панели приборов на видео (самодиагностика спидометра)

Кое-что мы не рассматриваем специально

Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.

Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.

Совет тем, у кого есть осциллограф

Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.

Совет тем, у кого есть осциллограф

• Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;


• Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;


• Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;


• Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен Если рассматривать датчик скорости 2114, схема работы сводится к считыванию и передаче информации на контроллер. Датчик скорости ВАЗ подключен к электронному спидометру и контроллеру.

Замена датчика скорости ВАЗ 2114 своими руками

После диагностики поломки датчика скорости, необходимо приступить к устранению неполадок. Если не сделать этого вовремя, электронный блок управления «заставит» работать ДВС автомобиля в аварийном режиме, что приведет не только к перерасходу топлива, но и к износу элементов топливной системы.

Замена датчика скорости — процедура не сложная и провести ее можно самостоятельно. Для этого потребуется:

• установить автомобиль на смотровую яму или подъемник;


• для доступа к датчику скорости необходимо открыть моторный отсек, подняв капот автомобиля, снять клемму массы с аккумулятора, отключить питание;


• демонтировать гофру воздуха, отсоединить от датчика провода и, провернув его корпус рукой против часовой стрелки, выкрутить элемент;


Рекомендуем также прочитать статью о том, что такое датчик коленвала. Из этой статьи вы узнаете, для чего нужен датчик коленчатого вала, какую функцию он выполняет, а также какие признаки датчика неисправности коленвала указывают на возникновение проблем с данным элементом.

Также после замены датчика скорости необходимо проверить его, запустив ДВС. Сначала оценивается работа двигателя автомобиля на холостом ходу, потом во время движения. Если во всех режимах после замены ДВС работает нормально, можно считать поломку полностью устраненной.

Тип №2

• датчик скорости ВАЗ 2114(2115) с механическим приводом от коробки переключения передач и электронным соединением с контроллером;


• датчик скорости ВАЗ 2114(2115) с механическим приводом от шестерни коробки переключения передач и тросовым приводом спидометра (наличие посадочного места для троса и бокового отвода).

Как работает датчик холостого хода в инжекторной системе Измеритель скорости, работа которого основана на эффекте Холла

Как поставить новый датчик скорости ВАЗ 2115 (пошагово)

1. Очищаем место установки датчика от грязи и пыли.


2. Затем выполняем установку нового датчика. В этом случае следует действовать осторожно, так как корпус контроллера сделан из пластика, так что даже несущественные механические воздействия способны вывести его из строя.


3. Далее вмонтируйте датчик в посадочное место таким образом, чтобы его пазы совпали со втулками, иначе вы не сможете зафиксировать девайс надежно.


4. Закрутите датчик по часовой стрелке. Не нужно сильно затягивать устройство.

Привод датчика скорости

Особенности работы

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;


• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;


• Увеличивается расход горючего;


• Мощность двигателя ощутимо снижается.

Датчик скорости Не экономьте на датчиках детонации, холостого хода или дроссельной заслонки ВАЗ 21099. И тогда инжектор сможет прослужить вам верой и правдой долгие годы.
